怎样用引导线扫描

用什么爱你 · 发表于 2008-10-15 01:01:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

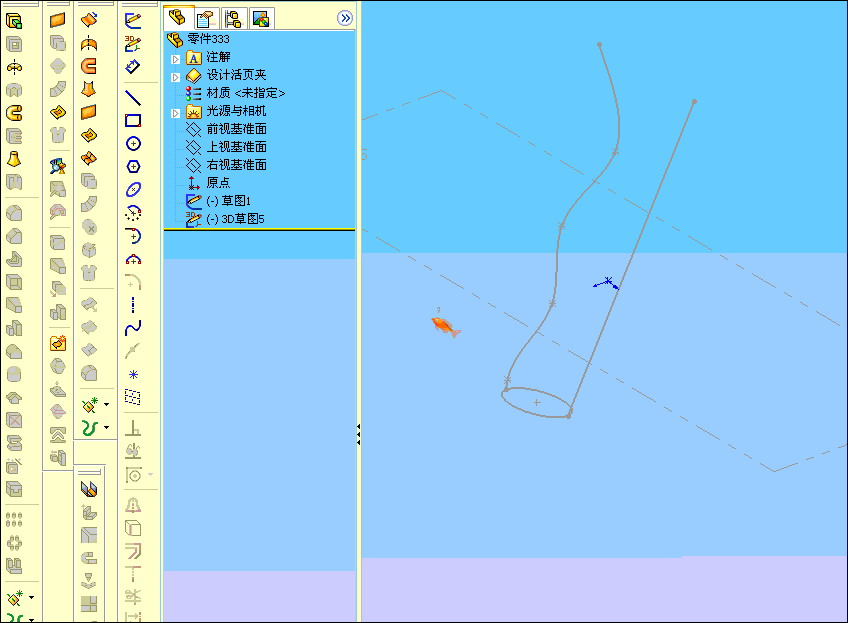

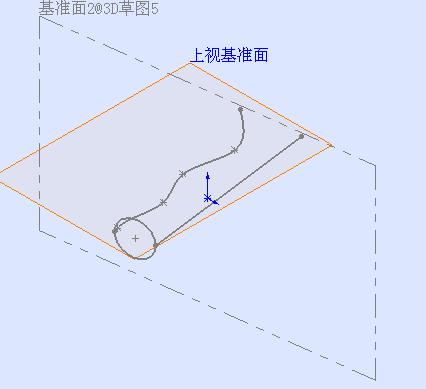

直线是路径线，圆是扫描剖面，样条曲线是引导线，想用引导线扫描，结果都不成功，不知道是什么原因，望大虾指点，同时希望可以加深对引导线的理解，谢谢

用什么爱你 · 发表于 2008-10-15 01:02:58

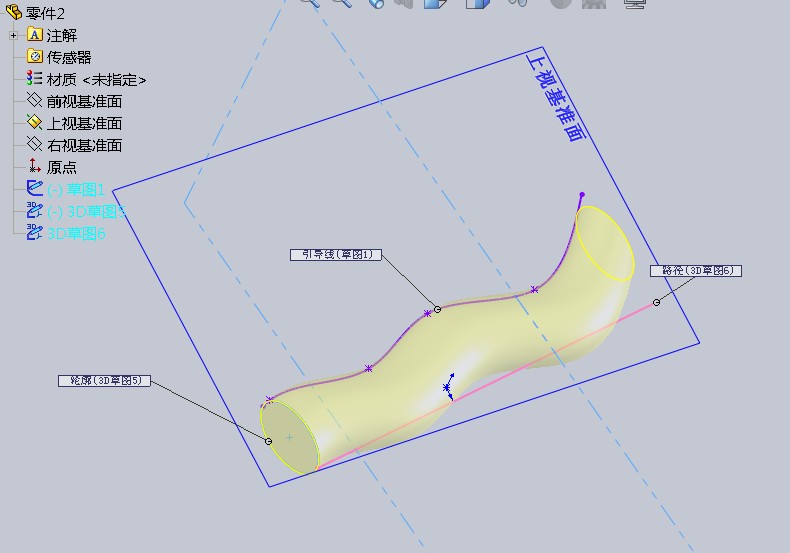

补充一下，零件2是源文件来的

weiszu · 发表于 2008-10-15 02:29:34

是不是这样，如果是的话就是以下的说明
SW里有规则的，不同的项目要有不同的草图，路径是它的方向

[ 本帖最后由 weiszu 于 2008-10-15 02:31 编辑 ]

阿紫 · 发表于 2008-10-15 07:57:47

楼主用了穿透命令了吗？

suning0127 · 发表于 2008-10-15 09:35:32

原帖由 weiszu 于 2008-10-15 02:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 y1 R6 @* K/ z; x+ p4 M. l$ k3 t. n是不是这样，如果是的话就是以下的说明
) [( W3 y) ^; m+ U, ySW里有规则的，不同的项目要有不同的草图，路径是它的方向

“不同的项目要有不同的草图”这可是不一定的

chenjun520601 · 发表于 2008-10-15 12:26:04

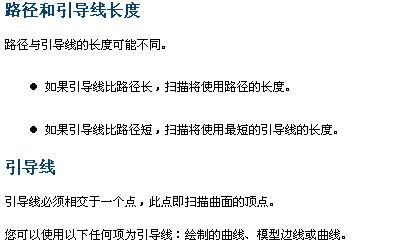

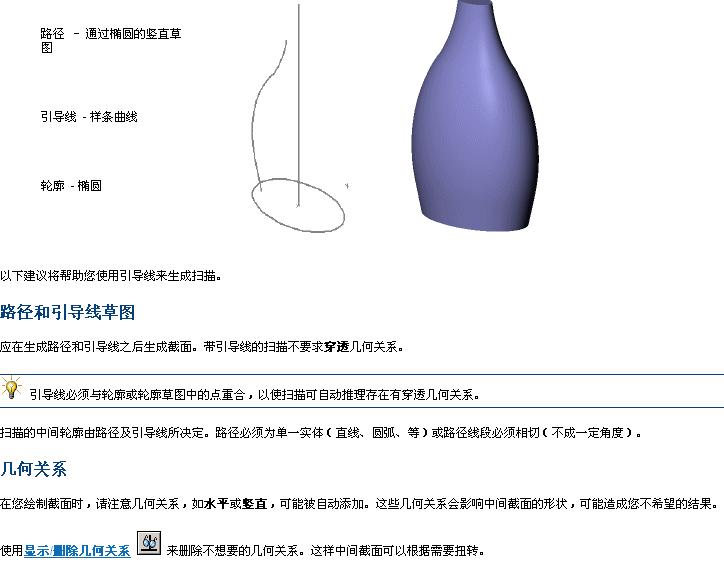

所谓的引导线是对边界的引导，如下所示：

[ 本帖最后由 chenjun521208 于 2008-10-15 13:37 编辑 ]

ymzhd · 发表于 2008-10-22 13:10:10

谢楼主

wendyfighting · 发表于 2008-10-22 13:37:50

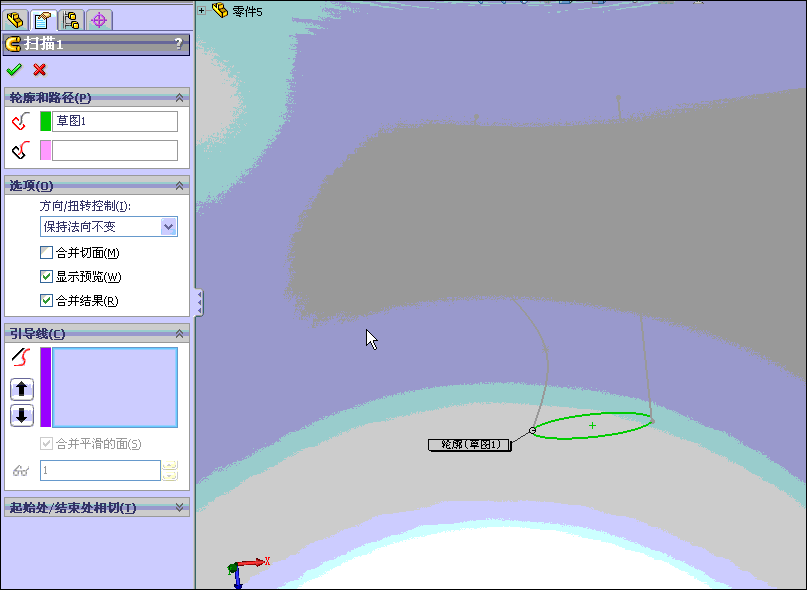

請問你的sw版本是多少的啊
我的是sw2006的，按照你的方法畵個3d草圖，掃描命令的圖標就是無效的啊

yjf8828 · 发表于 2008-10-22 14:00:40

扫描的不同选择产生的不同结果

wangjinglengyue · 发表于 2008-10-23 16:46:09

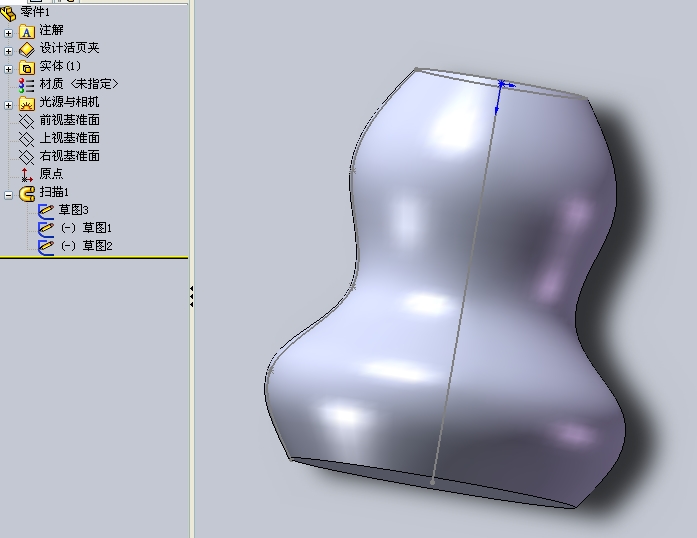

扫描要注意的地方：1、草图路径、草图轮廓和引导线应该分别为于不同的草图上，以楼主的模型为例应该有三个草图
2、为了避免不必要的错误，一般情况下草图的先后顺序为：路径----引导线-----轮廓，总之把轮廓放在最后
3、一定要加穿透的几何关系（某些特例重合也可以，穿透优先），轮廓所在的平面应该是与路径末端垂直的平面

零件1.rar (104.87 KB, 下载次数: 16)

草原飞鹰 · 发表于 2008-11-27 07:58:49

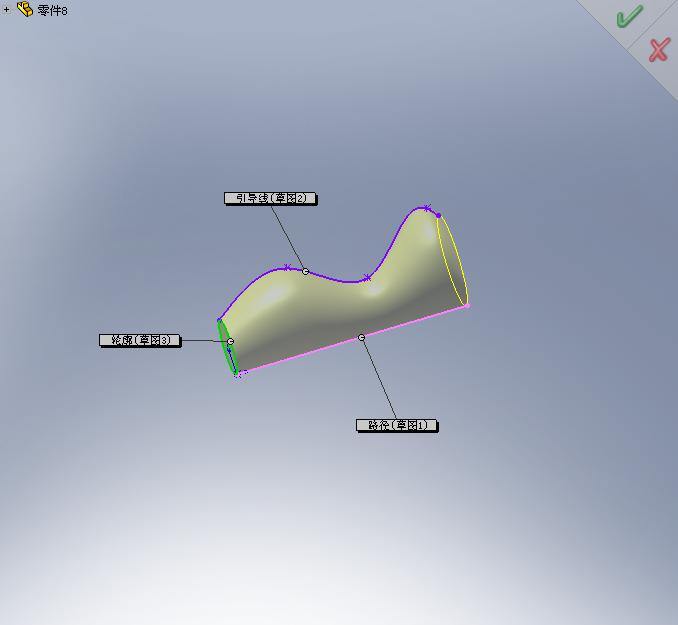

我在画图时也遇到1楼所说的情况,参照楼上各位大哥说的,还是没有达到预期效果,就是要求一边为曲线引导,另外一边是直线引导(路径)

junjun1986 · 发表于 2008-11-27 10:13:01

对引导线有了更深的认识，谢谢

5zjk · 发表于 2014-2-17 12:53:00

一不小心就出错

hecai · 发表于 2014-2-17 19:18:09

10楼的W兄总结得很到位，谢谢。

		自动登录	找回密码
密码			注册

通知

[求助] 怎样用引导线扫描

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

回复 5# suning0127 的帖子

按照楼上各位说的，我也做出来了。

浏览过的版块
