[分享] SW全自动工程图 可以抛弃CAD 效率！

[复制链接]
haibo9188
发表于 2008-10-11 14:17:57 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

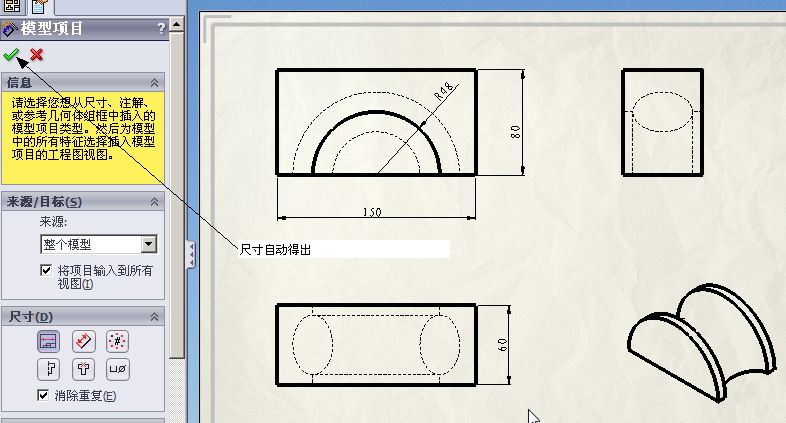

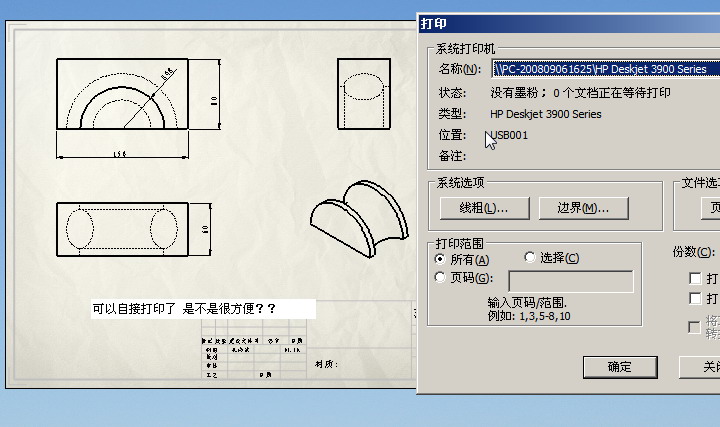

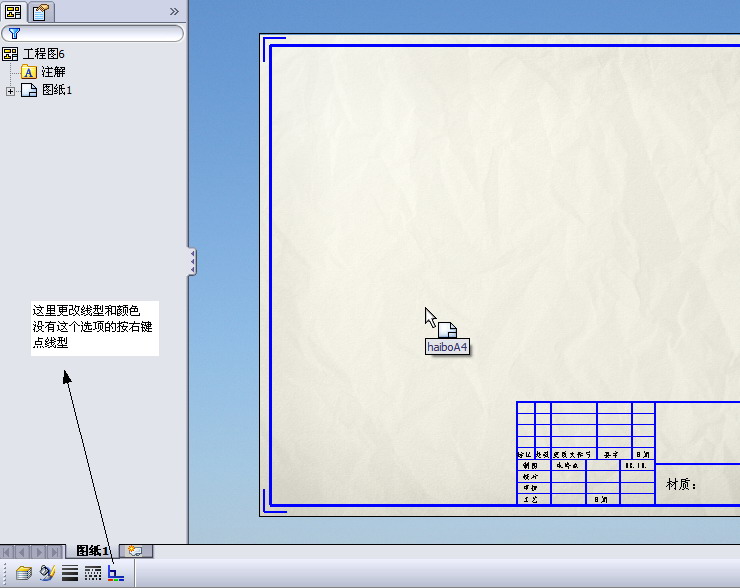

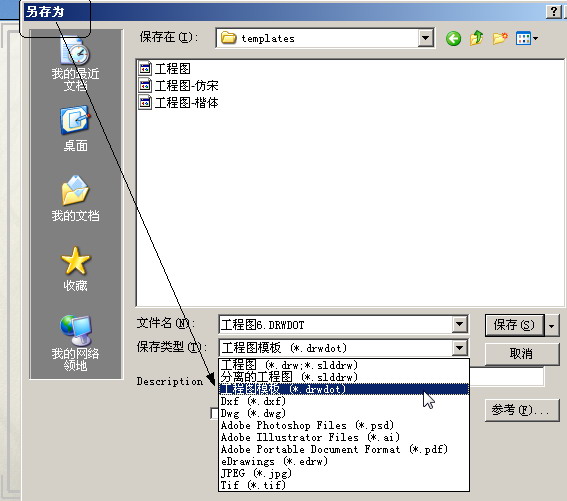

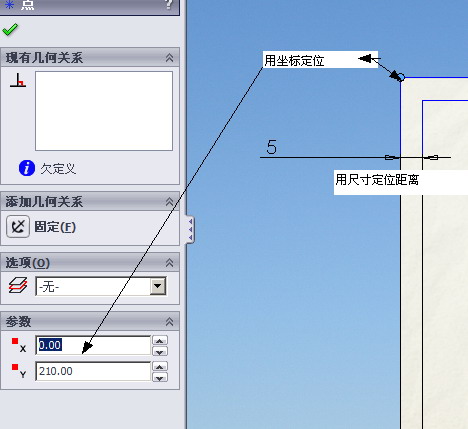

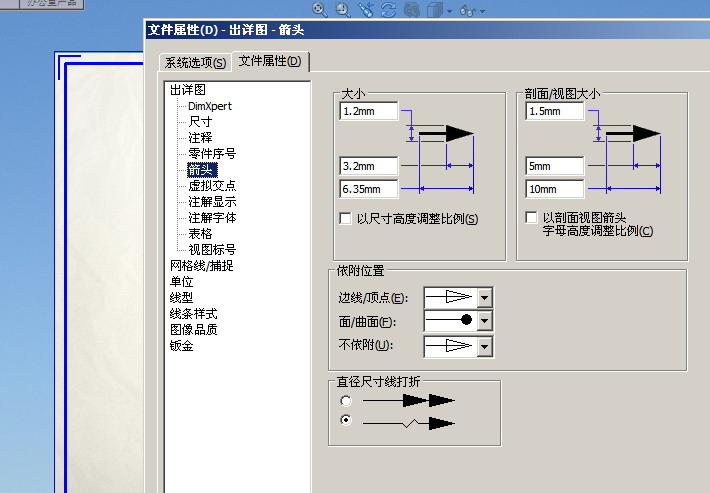

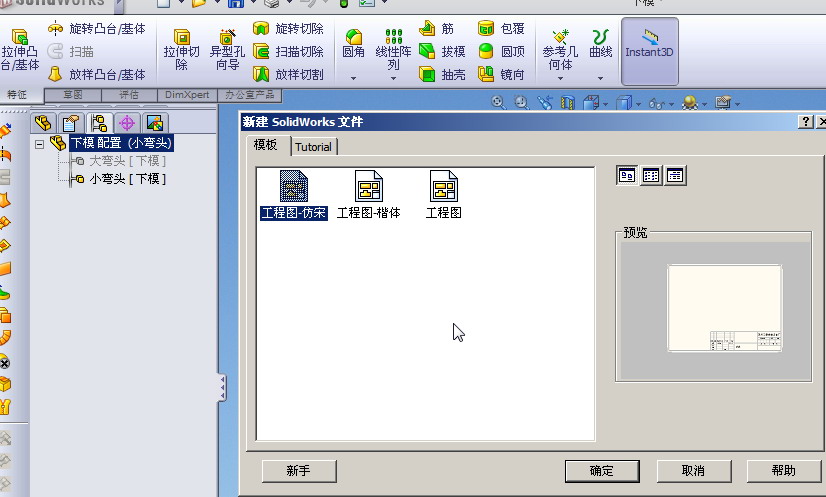

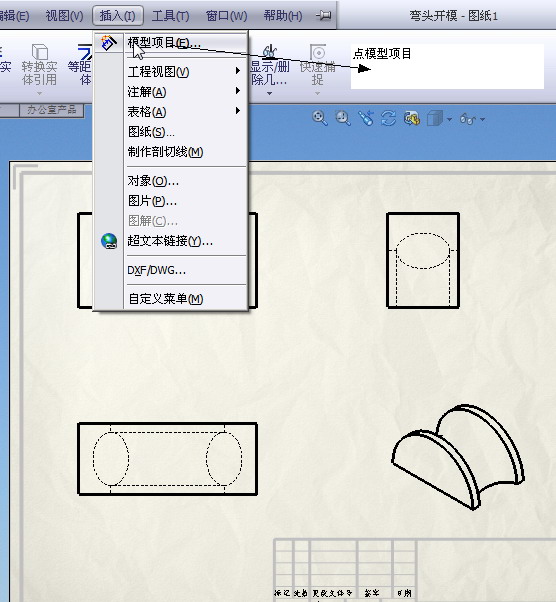

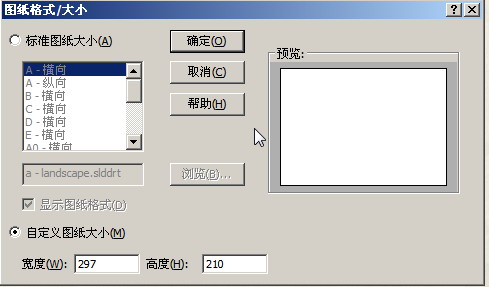

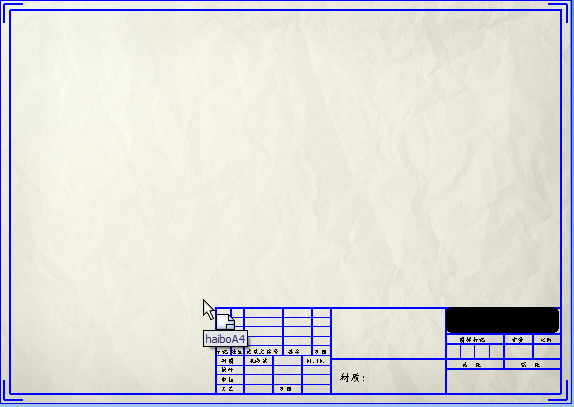

第一步新建一个工程图自己定义格式 不要英文的图框 定义大小 我定义的是A4 大小 297*210 按确定关掉模型视图 按 X 选择图纸1 按右键 编辑图纸 然后和画草图一样 画框框 注意这里的框框可以自己定义尺寸 画好后吧尺寸隐藏（选尺寸按右键）在系统选项设置好 字体 箭头 注意更改线型下面是我画好的图纸 和设置好的模板 出工程图飞快！！几分钟搞定一零件 和 图框！！！上传出问题 嘎嘎！
/ r- Y6 c3 K0 m$ @  ^! V. f4 Q, ?& W1 [7 \4 P9 M( G6 C
交流群 19483567
8 H6 s7 j' X* ]' X7 B2 s9 w4 |# l& M; F. H% d, U9 j: ~
[ 本帖最后由 haibo9188 于 2008-10-11 14:55 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
艾飞 + 3 原创，简单的图形可以

查看全部评分

回复

举报

haibo9188
 楼主| 发表于 2008-10-11 14:51:07 | 显示全部楼层 来自： 中国江苏苏州

技术交流群 ：19483567

下面我上传了 ！
回复 支持 反对

举报

山山薰
发表于 2008-10-11 15:16:59 | 显示全部楼层 来自： 中国重庆

写的不错

不错,适合新手们.   我始终没搞懂,为什么有人老叫SW工程图不如AUTO CAD?  ~~~水平问题.?
回复 支持 反对

举报

山山薰
发表于 2008-10-11 15:22:15 | 显示全部楼层 来自： 中国重庆

模型项目的选项是有研究的

模型项目的选项是有研究的,草图里标尺寸的时候也一样,工程图的尺寸是可以拖拽和复制的,等等,有很多技巧,要想完美的出图是有讲究的.大家应该多琢磨.4 O; U0 t) r5 s$ ]# D4 A
# c6 E3 e% T7 e9 r/ V
这里提醒一下.
回复 支持 反对

举报

aqbj
发表于 2008-10-11 15:24:10 | 显示全部楼层 来自： 中国广东东莞
好教材，我用的上！！多看几下！收藏！
回复 支持 反对

举报

153152867
发表于 2008-10-11 16:29:09 | 显示全部楼层 来自： 中国江苏苏州
谢谢楼主了，深刻反省中～
回复 支持 反对

举报

lihb0066
头像被屏蔽
发表于 2008-10-12 03:07:24 | 显示全部楼层 来自： 中国湖南衡阳
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

xzthome
发表于 2008-10-12 21:06:22 | 显示全部楼层 来自： 中国北京
sw的工程图很不错，熟练就行
回复 支持 反对

举报

rentao
发表于 2008-10-13 10:30:19 | 显示全部楼层 来自： 中国广东广州
打印没有CAD快
回复 支持 反对

举报

lidezyy
发表于 2008-10-13 11:27:24 | 显示全部楼层 来自： 中国广西玉林
我觉得还是用ＫＡＸＡ快！
回复 支持 反对

举报

xialan
发表于 2008-10-13 13:50:20 | 显示全部楼层 来自： 中国广东中山
不错哈，收藏下！
回复 支持 反对

举报

bugkillbug
发表于 2008-10-13 14:09:52 | 显示全部楼层 来自： 中国江苏苏州
这个能很好使用的人并不多（包括本人）。* H, |8 H( x) O% O& a# E6 P
曾经研究发现，模型项目的选项很有讲究。还有有时建模的顺序，技巧都有关系
回复 支持 反对

举报

461072733
发表于 2008-10-13 15:01:38 | 显示全部楼层 来自： 中国江苏苏州
如果CAD里面有公司图标的怎么弄啊，还有就是自动展开的尺寸与实际需要的会有相差
回复 支持 反对

举报

fangmc1980
发表于 2008-10-13 15:11:02 | 显示全部楼层 来自： 中国浙江宁波
bugkillbug说的很好，还有，自动标准，也和建模的加标注有关，总的来说，solidworks工程图相当不错，我们就在为一个企业做二次开发，工程图是一个非常重要的内容。
回复 支持 反对

举报

csluo
发表于 2008-10-13 15:24:38 | 显示全部楼层 来自： 中国上海
我们现在也在用SW做工程图  逐渐替代CAD
回复 支持 反对

举报

sunrays110
发表于 2008-10-13 16:13:45 | 显示全部楼层 来自： 中国浙江金华

它的工程图非常强大，完全可以胜任工作任务。

它的工程图非常强大，完全可以满足工作需求。" o" k' Q7 L$ w- ?
2 f1 r: _& v/ b, t# j
回复 支持 反对

举报

力力_dzq
发表于 2008-10-13 16:52:02 | 显示全部楼层 来自： 中国浙江金华
谢楼主,以前老是要把二维图纸转到AUTOCAD里去编辑,现看到楼主的提示,也学学用SW直接出工程图.
回复 支持 反对

举报

wlyly-123
发表于 2008-10-13 19:58:37 | 显示全部楼层 来自： 中国浙江杭州
一会去试试，貌似不错～
回复 支持 反对

举报

jinming227
发表于 2008-10-13 22:02:17 | 显示全部楼层 来自： 中国湖南益阳
原帖由 461072733 于 2008-10-13 15:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif# B, w. s. g8 i" g0 q! {
如果CAD里面有公司图标的怎么弄啊，还有就是自动展开的尺寸与实际需要的会有相差

) n! e. R& f. C& A图标可以从CAD里直接导入到图纸格式中，如果是图片的格式则可以插入图像对象！

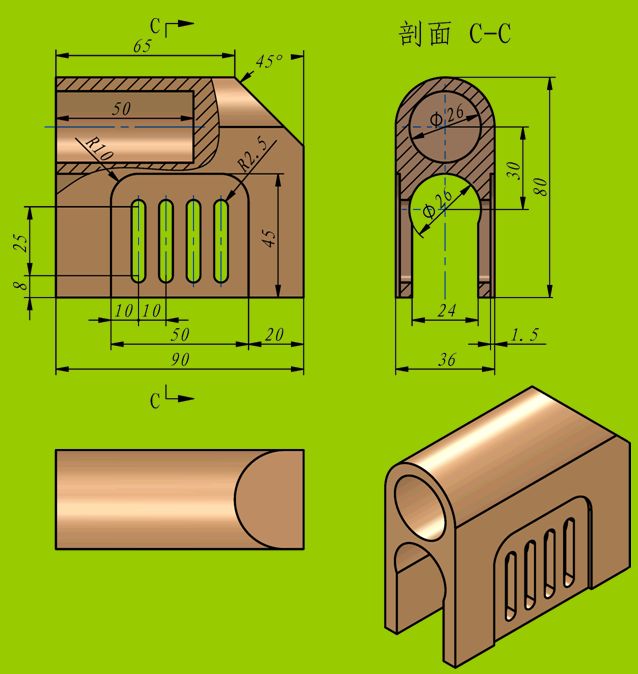

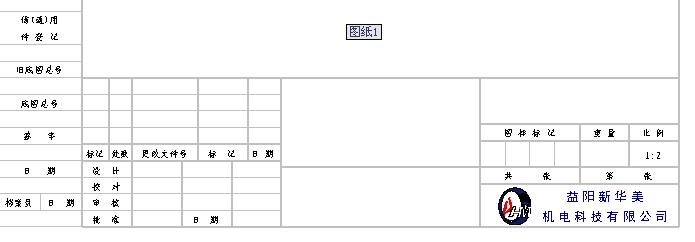

: P/ q: v' t  {5 M1 _4 @下图是我做的我们公司的工程图模板，我们公司的图标我是以图片的格式插入到图纸格式中的！
回复 支持 反对

举报

19720205
发表于 2008-10-14 09:43:08 | 显示全部楼层 来自： 中国浙江宁波
貎似不错,以前总觉得用AutoCAD出平面图方便些.! L! _- l, J9 X2 X- ~
看来还得重新审视一下了
回复 支持 反对

举报

RJP3208
发表于 2008-10-14 10:26:01 | 显示全部楼层 来自： 中国广东东莞
那要看出什么样的工程图,要是比较大的装配体,用SW工程图来出图很少有机子跑的动的,占的电脑资源太大了,简单的零件图还是可以用用,我认为SW工程图处理2D还是没CAD好!!!
回复 支持 反对

举报

sunshuihan
发表于 2008-10-14 11:44:07 | 显示全部楼层 来自： 中国江苏常州
我想就目前的形式来讲，好像还没有哪款三维软件的二维工程图能比得上CAD的！+ O  Y% A7 @3 g) ?7 i
个人看法！
回复 支持 反对

举报

gxwzcad
发表于 2008-10-14 13:02:19 | 显示全部楼层 来自： 中国广东佛山
不错哈，收藏下！
回复 支持 反对

举报

lishuguang1
发表于 2008-10-14 19:42:11 | 显示全部楼层 来自： 中国浙江杭州
不错，我需要，下来学学！
回复 支持 反对

举报

unakicc
发表于 2008-10-14 20:32:57 | 显示全部楼层 来自： 中国天津
不错 :) :) :) 顶
回复 支持 反对

举报
