[已解决] 类似这种机械动画,用CAXA如何制作

[复制链接]
发表于 2008-9-17 22:18:39 | 显示全部楼层 |阅读模式 来自: 中国河北石家庄

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
用3D的其他软件和FLASH制作不可行,最重要的是不能多方位观察。+ d0 q$ `, m& I# y
用VBA可以,但编程复杂,当然用LISP也可以,同样语句烦琐,看CAXA广告有动画制作,请问下图如何制作。" k* s7 W$ h/ }7 b
http://www.3dportal.cn/discuz/attachments/month_0809/20080908_06d771df2fbe2fcffd66LXp8ugRaJVkp.gif
发表于 2008-9-18 00:09:23 | 显示全部楼层 来自: 中国江西南昌
按楼主的动画已制作,见附件' v# X/ F, a' d& f
4 p5 q5 u1 J8 y
附件.rar (136.62 KB, 下载次数: 27)

评分

参与人数 1三维币 +3 收起 理由
小贾师傅 + 3 技术讨论。

查看全部评分

 楼主| 发表于 2008-9-18 00:31:41 | 显示全部楼层 来自: 中国河北石家庄
2楼的附件怎么打不开,2008圣诞版本,为什么说“老版本软件打开新版本文件”错误,是不是你用的2009板,请你从发一个兼容2008版的,谢谢了。
 楼主| 发表于 2008-9-18 17:55:56 | 显示全部楼层 来自: 中国河北石家庄
不好做吗?谁能告诉我CAXA做类似的模型到底可行吗?
发表于 2008-9-18 18:40:46 | 显示全部楼层 来自: 中国浙江宁波

回复 3# mimimao383 的帖子

置顶贴之“资然地图”中不是有很多动画教程吗,下来看看不就知道了。1 X' }9 F, d8 E( K# e4 ]
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1
发表于 2008-9-18 18:53:33 | 显示全部楼层 来自: 中国河南郑州
圣诞版是08版的第一版。
发表于 2008-9-18 20:38:24 | 显示全部楼层 来自: 中国浙江杭州
原帖由 mimimao383 于 2008-9-18 17:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ S9 q+ l: I, C( K) ^
不好做吗?谁能告诉我CAXA做类似的模型到底可行吗?
6 u& F1 H1 r7 V5 G1 c6 ^/ t, X
! S  @! I& M; {" u) p

% c. ~# _: d% _, f6 M你着话说的,你也把CAXA看的太弱了,或者是吧这类机械运动看的太复杂了。
$ I$ X! n3 E0 _, J& R: u* }* E5 M
+ H* F/ L" o. m1 e$ k具体做法:1。确定一个主动件,在这里可以选取圆盘或划块(以圆盘介绍)。
1 f4 s. h. v0 @) R2 K, s. h                  2。主动件的运动为绕轴旋转。& v, A6 `; V) Y. j6 o4 _
                  3。将连杆一端的孔同心约束到圆盘对应的柱上。
6 d% i3 Y* n, v0 ^8 U5 a, O8 R# N, s" {: [                   4。将划块的柱同心约束到连杆另一端的孔上。
2 f1 w& r* W* [  V                   5。最后使用尺寸约束,将连杆靠近划块一端的孔的中心到划块平行与连杆的边上。' W/ x; q3 E8 v8 C) K+ l
; h. M/ z$ W$ a' t- K1 j5 p
结束。
发表于 2008-9-18 21:01:56 | 显示全部楼层 来自: 中国浙江杭州

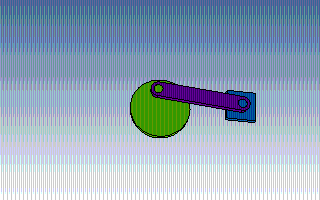

贴个图................

评分

参与人数 1三维币 +3 收起 理由
小贾师傅 + 3 技术讨论

查看全部评分

 楼主| 发表于 2008-9-18 23:11:08 | 显示全部楼层 来自: 中国河北石家庄

回复 5# dongchongxiacao 的帖子

看到了,我刚接触到CAXA,在比较它和VBA的动画过程。
发表于 2008-9-19 20:27:22 | 显示全部楼层 来自: 中国江西南昌
附件中的图是用实体设计2008r2.01制作的
发表于 2008-9-19 21:35:29 | 显示全部楼层 来自: 中国甘肃兰州
看看就知道了
发表于 2008-9-23 09:47:56 | 显示全部楼层 来自: 中国湖北武汉

谢谢大家的回答

谢谢大家的回答
