求教：像这样的图怎么画？

panda168 · 发表于 2008-9-11 16:02:02

您需要登录才可以下载或查看，没有帐号？注册

x

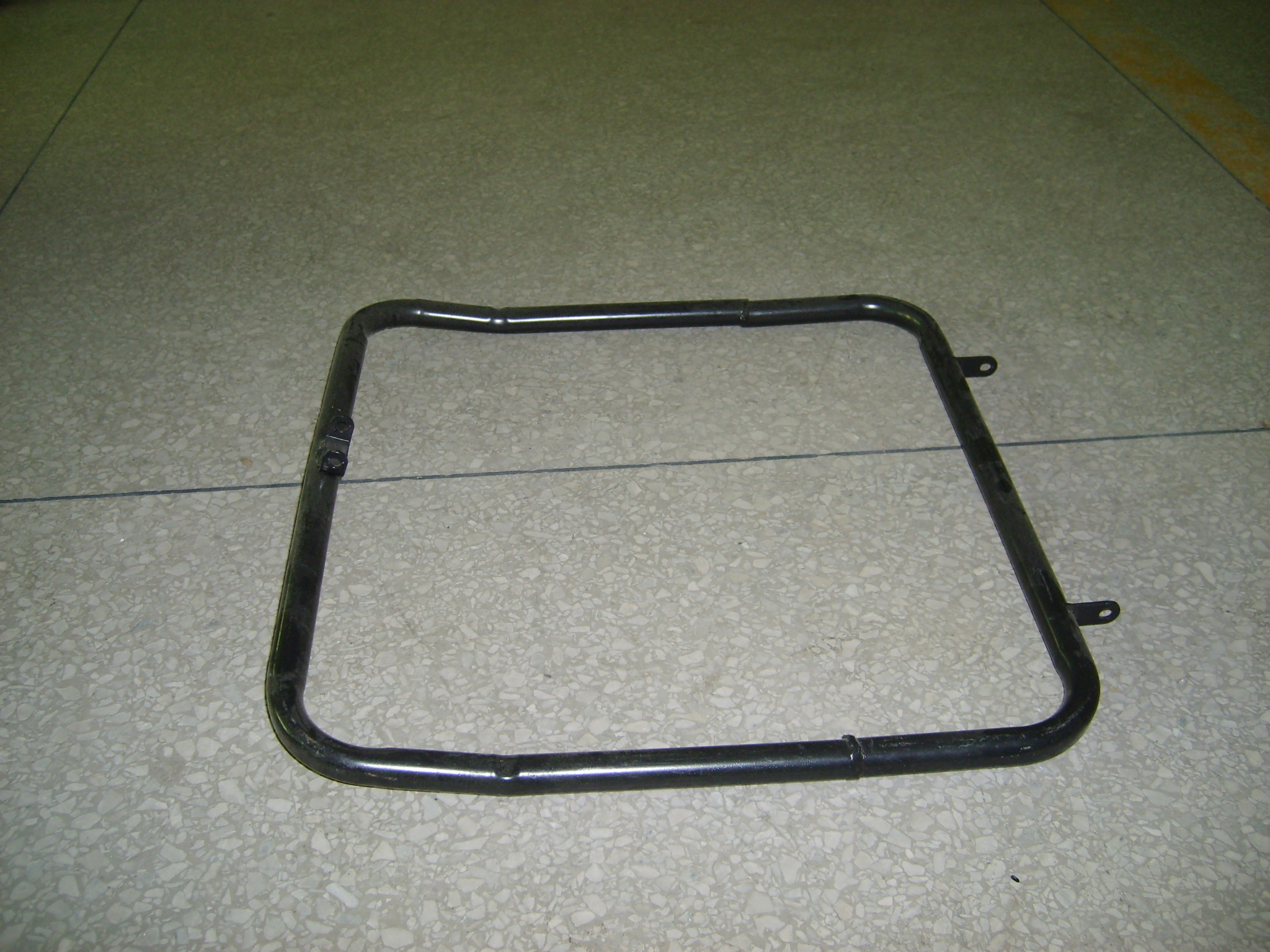

求教：像图中这样的管怎么画，好像要用曲面画，可我不知道该怎么画，一点头绪都没有，请问：有没有哪位高手可以指点迷津没？多谢！

WEI2856 · 发表于 2008-9-11 16:09:39

绘制空间曲线然后扫描啊当然焊接部分可以在焊接模块这种件这能测绘画，相信自己可以画出来啊哦楼主加油

阿郎 · 发表于 2008-9-11 16:15:51

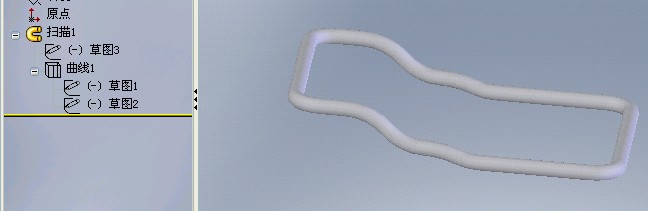

画好前视图,在画上视画,用曲线投影就右得到你想要的曲线.在扫描就OK!
你可加入15490778 群共同学习!

[ 本帖最后由阿郎于 2008-9-11 16:24 编辑 ]

suning0127 · 发表于 2008-9-11 16:19:02

用俯视图和前视图来作投影曲线即可

[ 本帖最后由 suning0127 于 2008-9-11 16:20 编辑 ]

lingyi8687 · 发表于 2008-9-11 16:28:10

就这么的简单？佩服。

faryli · 发表于 2008-9-11 20:55:30

谢谢,又学了招.学SW还没有细入呀

panda168 · 发表于 2008-9-12 16:35:51

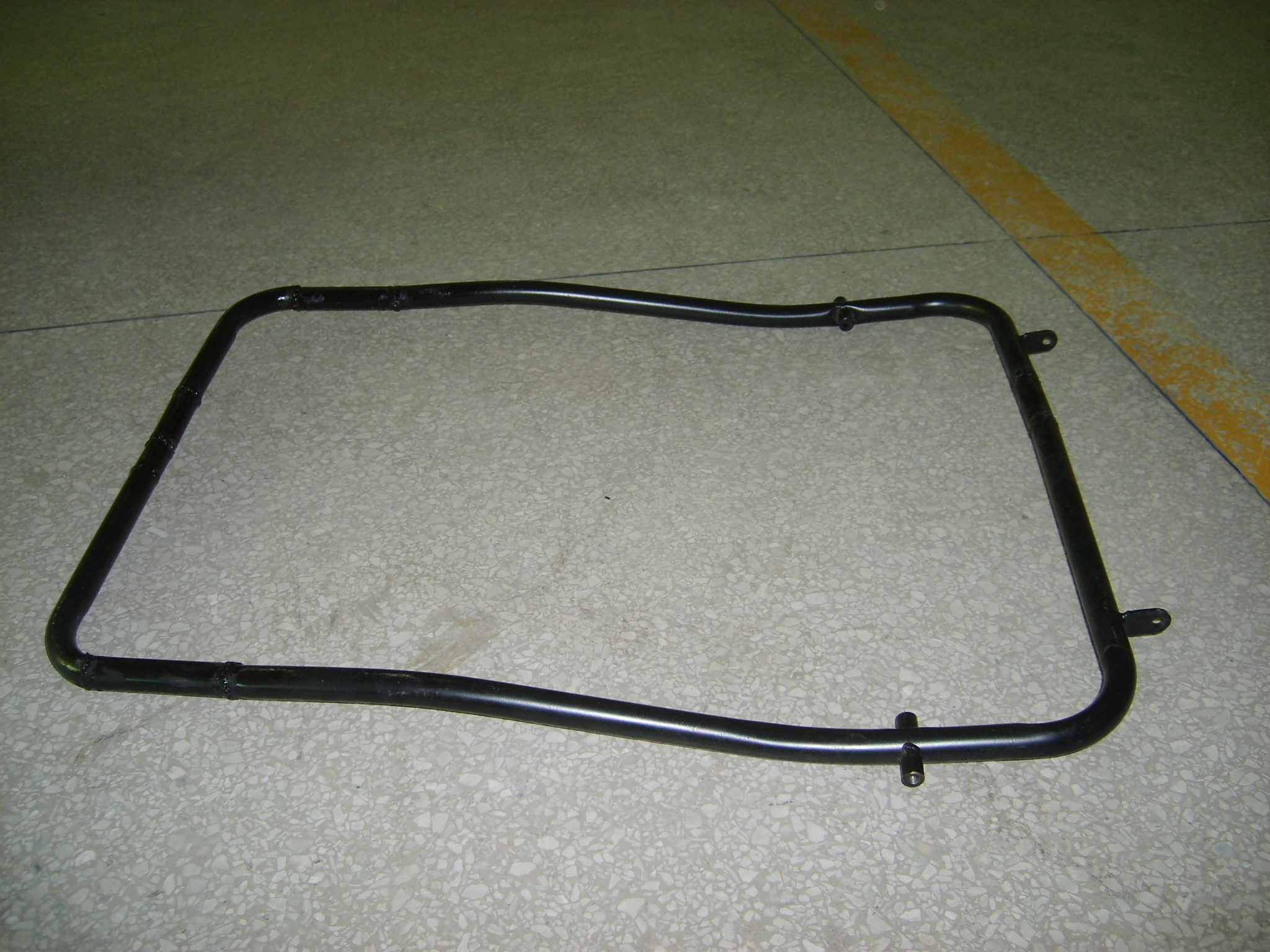

请教：我还有一个疑问，那就是，用“曲线”命令做出来的两边都是一模一样的弯曲的形状。但如下面的那个图所示：四个边中只有一个是曲线的怎么做呀？

bingshan · 发表于 2008-9-12 16:43:50

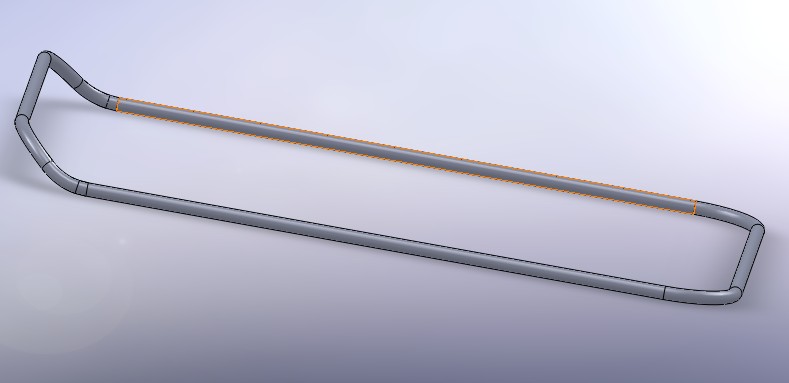

什么意思没懂？是这样吗？

suning0127 · 发表于 2008-9-12 16:45:09

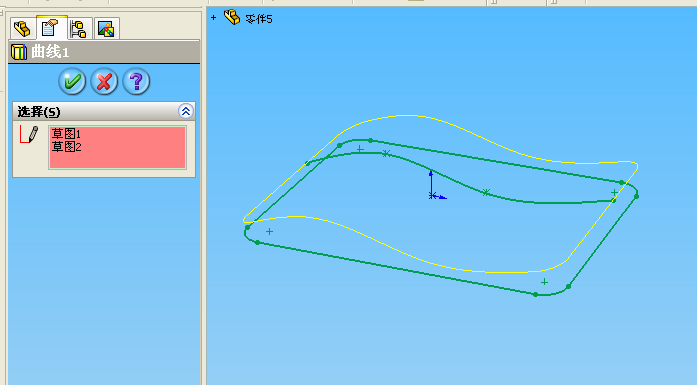

那就两边分别用投影曲线，然后再组合曲线

panda168 · 发表于 2008-9-12 16:57:51

是啊，就是琥珀先生所说的那样，请教：该怎么画？多谢！

panda168 · 发表于 2008-9-13 08:07:00

怎么没人回啊？
像琥珀先生所示范的，应该用的是“弯曲”命令吧？

hahap · 发表于 2008-9-13 08:54:29

用不着去弯，像你这种较规则的东西，用4楼朋友给出的方法最适合的，做出两个垂直平面草图（草图好画吧

），用“投影曲线”命令做出扫描路径，再画个与路径垂直的截图草图，就可以一扫而就。

浩南 · 发表于 2008-9-13 09:13:15

用三维草图和扫描应该可以吧

ningjuan1314 · 发表于 2008-9-13 10:09:10

俺是新手，有没有高手做个教程，照顾一下阿

ningjuan1314 · 发表于 2008-9-13 10:12:47

我倒是能用CAD画出这个来，那就是直接画空间曲线！
可是听到大师说投影曲线俺就晕了，俺是新手，能不能出个教程给俺看看，就是动画的那种！
谢谢了，俺就是投影曲线，又组合曲线不明白，帮帮忙阿，指教一下！

hahap · 发表于 2008-9-13 10:27:15

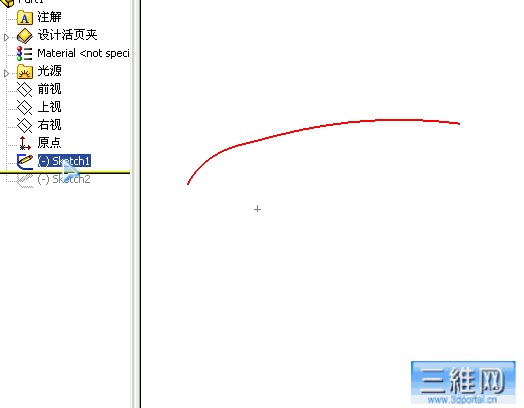

简单的动画演示：

[ 本帖最后由 hahap 于 2008-9-14 08:12 编辑 ]

panda168 · 发表于 2008-9-13 15:47:33

终于搞明白了，多谢各位高手指点！

:handshake 谢谢！大家辛苦了！

zj_dyh · 发表于 2008-9-14 00:31:28

原来方法这么多啊，呵呵

hdenergy · 发表于 2008-9-18 14:11:31

可以N种方法啊。

panda168 · 发表于 2008-9-18 15:21:35

明白了，已做出来了，呵呵，多谢各位高手指点！

andymdb · 发表于 2008-9-18 21:28:16

我觉得用3D草绘，然后用扫描，很简单的

chxihu · 发表于 2008-9-21 21:08:02

谢谢。学了一招。

hudi · 发表于 2008-9-21 22:01:02

这招好啊学习了
一直不知道还能同时投影多条线的

luo300 · 发表于 2008-9-22 20:56:53

自带的教程好像就有这个的，

bingshan · 发表于 2008-9-23 09:11:53

给你传个教程吧！
在问下，那位大哥知道怎么样做GIF的教程啊！

[ 本帖最后由 bingshan 于 2008-9-23 09:17 编辑 ]
