请问高手关于转2D图的问题

xyf0809 · 发表于 2008-8-30 19:23:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问高手！怎么在UG4。0里转出任意视角的CAD平面图，转出来的一定是要与任意视角相对应的2D线架图啊！请高手帮下忙解释下怎么弄！谢谢！

wangning123 · 发表于 2008-8-30 19:31:00

嘿嘿，有点笨，不明白你的意思！！！
有哪位知道的，传个教程啊！

tangxu12 · 发表于 2008-8-30 21:00:32

转到工程图里不就可以了

javalew · 发表于 2008-8-30 21:04:03

原帖由 xyf0809 于 2008-8-30 19:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 X* W6 ?5 o8 }( o$ {3 r8 U请问高手！怎么在UG4。0里转出任意视角的CAD平面图，转出来的一定是要与任意视角相对应的2D线架图啊！请高手帮下忙解释下怎么弄！谢谢！

在建模视图里将零件三维空间位置调整好，保存视图
进入制图模式下，插入刚才保存的三维空间视图，导出——>2D，指定要保存到的文件，选DWG或者DXF格式均可，选择制图模式，然后用CAD打开
就是你所需要的CAD平面视图

xyf0809 · 发表于 2008-8-31 10:08:36

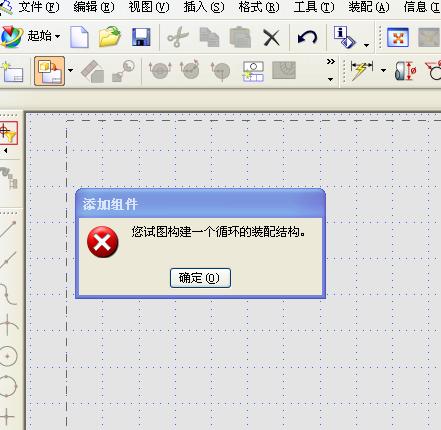

楼上那位高手，我按你的方法做了，先调整好3D空间视图的位置，然后保存，再进入制图模式下，接着就是按插入部件视图，选择刚刚保存的3D试图文件，马上就弹出如下对话框，请问怎么回事？

xyf0809 · 发表于 2008-8-31 10:12:08

原帖由 tangxu12 于 2008-8-30 21:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif o: X: A4 D# r: ~8 `# B$ p* r6 \
转到工程图里不就可以了

在制图里我只会转8个固定视角的2D图啊，请问怎么转任意视角的2D？

skj2004 · 发表于 2008-8-31 12:35:44

下午我把UG打开后告诉你

skj2004 · 发表于 2008-8-31 13:22:54

输出--------2D EXCHANGE--------OUTPUT TO MODELING \ OUTPUT AS DXF FILE
就OK了

xyf0809 · 发表于 2008-8-31 13:51:48

楼上那位高手，你的方法是怎么样的，能不能说具体点！

PJZ123 · 发表于 2008-9-1 17:14:44

好简单的呀！你会在制图里做成你想要的图的话,然后就文件，输出，2D转换，DWG就好了再用CAD打开刚转的图就好了

astrokylin · 发表于 2008-9-1 21:09:41

4楼正解继续讨论！
注意使用另存为

[ 本帖最后由 astrokylin 于 2009-2-18 19:50 编辑 ]

xyf0809 · 发表于 2008-9-7 10:29:27

谢谢各位``问题已解决
