大家帮忙看看下面两个stp三维图怎么得到其剖面视图

xurenbo · 发表于 2008-8-20 10:14:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以下两个stp图是通过三坐标扫描得到的，现在希望得到其剖视图，大家帮忙看看，多谢

yitianle · 发表于 2008-8-20 13:18:35

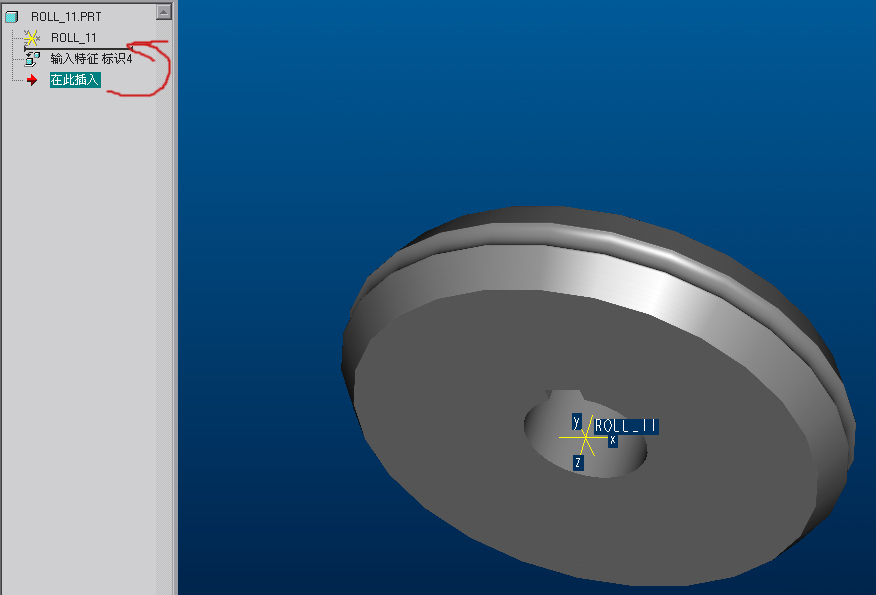

先打开文件，然后退回（见图），接着插入平面基准，然后再将箭头退回到原来位置，最后按正常创建剖面图一样创建剖面图

jjyy_li · 发表于 2008-8-20 15:24:28

请问楼主所谓的剖面图指的是三维里面的x截面还是二维工程剖面图？零件很简单啊，想得到尺寸的话直接测量就行了。

19829 · 发表于 2008-8-20 16:09:37

首先是建基准平面，没有基准平面无法建剖面。

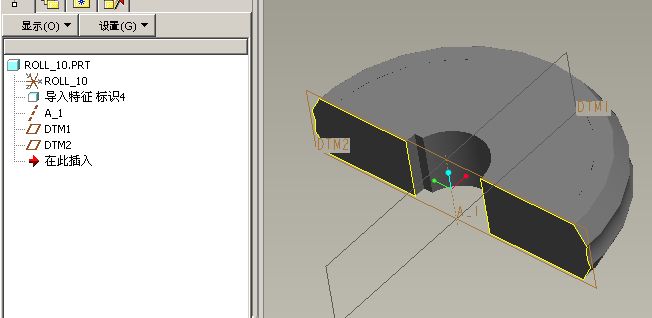

简单快捷的方法就是2楼说的，将箭头拉到坐标系下面点坐标系，然后点新建基准面，
这样三个基准平面同时创建出来，很快。呵呵

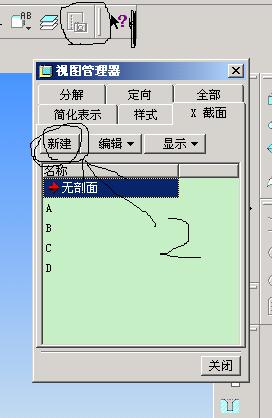

其次是建剖面，如下图，首先点1位置，挑出2，然后新建，要什么要的剖面自己制作就可以了。

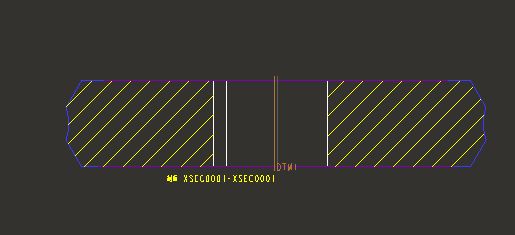

出工程图的时候，把你制作的剖面点出来及可以了。如三楼那样
