液压系统图中问题（附图）

六月北 · 发表于 2008-8-11 21:35:13

您需要登录才可以下载或查看，没有帐号？注册

x

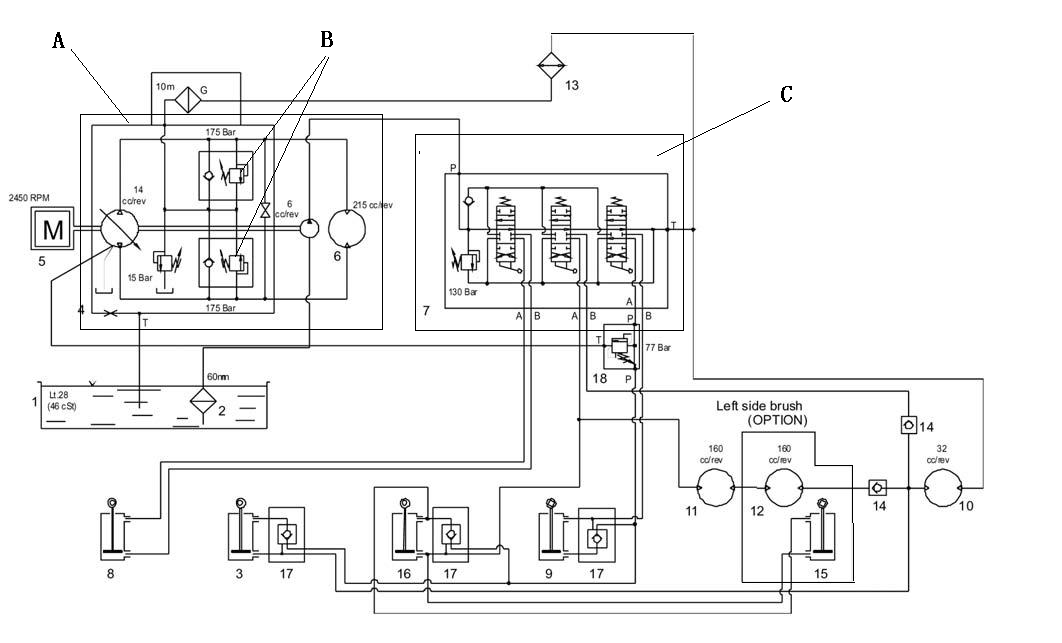

hehe 有两个大问题：（1）我不太明白A方块中B这两组阀所起到的作用啊！
还有（2） C中换向时具体的油路走向又是怎样的呢？
我只知道换向时外部油路的走向，内部的接口是怎样的就不知道了！！

yongdongji · 发表于 2008-8-11 22:13:49

1. b阀的作用有两个，1高压安全阀，2补油作用
2.换向时，过桥油口堵死，然后通过单向阀，后就和三位四通阀一样

cnyang98 · 发表于 2008-8-12 13:17:41

1.A方块中B这两组阀所起到的作用,就是闭式系统中的高压溢流和低压补油
请参看这个帖子,有详细介绍http://www.3dportal.cn/discuz/viewthread.php?tid=518550&extra=page%3D2%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D9

2.对阀内部油路的流动看液压动画的帖子如
http://www.3dportal.cn/discuz/viewthread.php?tid=168388&highlight=%D2%BA%D1%B9%B6%AF%BB%AD

六月北 · 发表于 2008-8-12 14:29:25

一级就是一级啊呵呵
一级棒！！
可是权限不够，不能看动画，郁闷！！！

六月北 · 发表于 2008-8-13 20:34:32

附件就是这张照片啊？我手上那个就这个原理图，没什么东西了啊？！！呵呵

zuozuo520 · 发表于 2008-8-14 10:07:43

闭式系统图看看以往发的帖子吧

xiaochong2000 · 发表于 2008-8-18 20:29:25

这个是一个标准的闭式回路的应用，不过做的比较不错的是利用了补油泵做了一些其他的工作
