工程图问题

奥克兰机械 · 发表于 2008-7-31 19:48:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

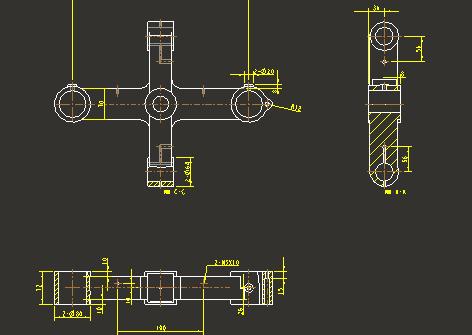

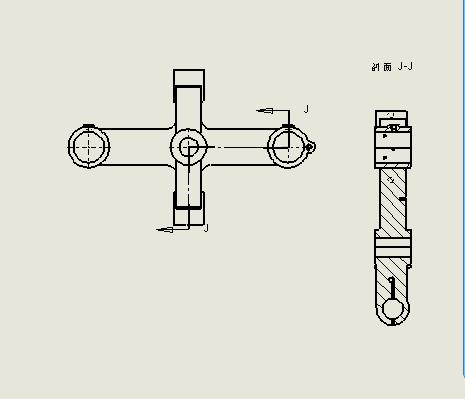

个位SW前辈由于自己自学SW不知在工程图里怎么才可以做出象上图几处的剖视图,上图我是用破衣做的感觉太繁琐了.想学学SW工程图里内容.可搞了好久也做不出来.特别是那旋转剖.下图是SW做的怎么旋转剖只能搞成这样呢!用断开剖的话标出来尺寸也不对了!请前辈们帮帮我怎么才可以做出象上图那样!我给PRT发上来给前辈们帮做下!谢谢你们了!

复件零件1.rar (352.22 KB, 下载次数: 6)

gneful · 发表于 2008-7-31 20:05:50

看似该用局部剖，而不是阶梯剖

Roy.xin · 发表于 2008-7-31 20:33:55

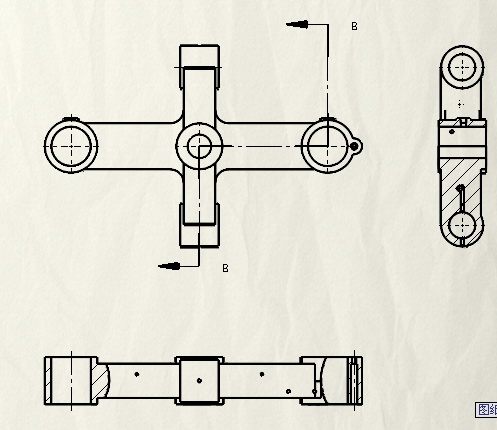

哪个尺寸会变化?我做了一下,看下图,不知是否符合要求

[ 本帖最后由 Roy.xin 于 2008-7-31 20:35 编辑 ]

奥克兰机械 · 发表于 2008-7-31 22:14:56

是那样的,我怎么做得老是象我上面那样呢!你可以说详细点是怎么做的吗!
谢谢前辈你了!

hongye3064 · 发表于 2008-7-31 22:38:17

谢谢前辈你了!111

Roy.xin · 发表于 2008-7-31 23:48:43

分离的工程图已经给你。
没什么特殊要求，常规操作。就是在画剖切线时，纵向长度要超过零件的纵向长度。
附件是2008SolidWorks格式的。
