[Pro/E教程] 『1091』3管补面

[复制链接]
发表于 2008-7-7 15:25:20 | 显示全部楼层 |阅读模式 来自: 中国广东东莞

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题:http://www.3dportal.cn/discuz/viewthread.php?tid=517632&extra=page%3D3
7 c  I1 y. i+ Q
& I) D$ a; f, z3 s% v  }$ Y3 I. `# ~, Y2 T7 V
刚做了这个题目,没想到做完就已经结束了,那我就来个教程,我也是新手,做的不对,还请多多指出。
* ]8 n2 ~& B& {$ \" B废话少说。2 ?' l1 {  z8 |( ?4 @) n1 ]
先分析下IGS面的结构,是个规则的结构,这就想到可以先做一半的一半,然后再镜像再镜像。
! M. G6 O7 r$ y7 M( L: J所以,第一步,剪切出面。
* z) ]+ f7 K1 A/ B" O8 Q+ D7 B3 O4 D5 v 3j1.jpg * D2 ~( M, @, J% |4 T
第二步,造型做线
3 W, s. D$ i2 B& ]8 | 3j2.jpg 4 S5 {6 g& F0 D6 {# ]
第三步  边界连接面
. ?* ^, ~+ x, y; n. _/ ^ 3j3.jpg   D1 A6 K8 q  r6 @+ C+ S0 Z3 e" K. n
第四步,剪切出如图的形状。
/ V. S+ l$ |' x4 H! G& U* ] 3j4.jpg

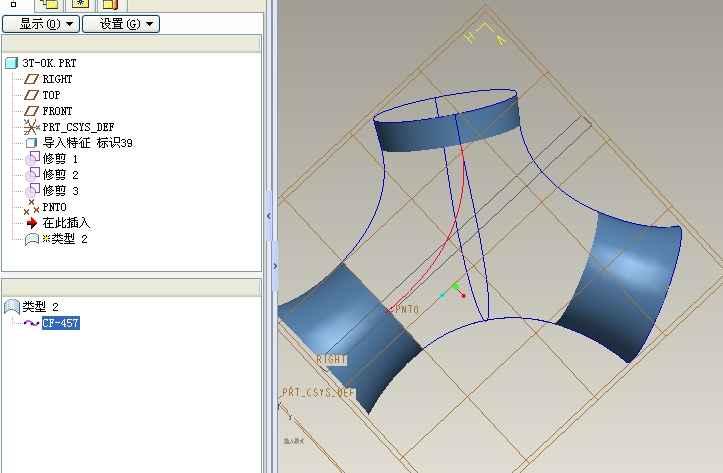

+ `1 [9 c! L2 ^5 u- c3 S7 w第五步,先做一个中间镜像面DTM3,然后再直接边界面连接
5 q" N; k! l  F) k: w* ~7 P( w" q  Q 3j5.jpg
, D* l: C( P1 Y+ E- ?0 o这个时候就大功告成了,镜像再镜像,合并再合并。, _7 }  R# h1 B7 T
最后来最终效果图。) p& {; h0 ^8 b" m& X  Z9 r; Y
3T.JPG 6 H7 N# m- G% H8 J, P$ w% p6 _
3T2.JPG ! c  w7 I" r9 W8 e# N/ u5 N/ ]: M
轻松加厚到9.9mm.* T6 A+ U/ Z. f+ V6 b
6 S8 G- G4 t4 E$ A& Z' p" B
最后说明,是PROE4.0的PRT
$ z/ P! x1 h$ ]4 R3 @1 e* @* }/ q3 t3 D( q
[ 本帖最后由 li5jun1 于 2008-11-26 10:18 编辑 ]

3t-ok-ok.prt.rar

664.9 KB, 下载次数: 250

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 好教程

查看全部评分

发表于 2009-5-21 11:21:16 | 显示全部楼层 来自: 中国北京

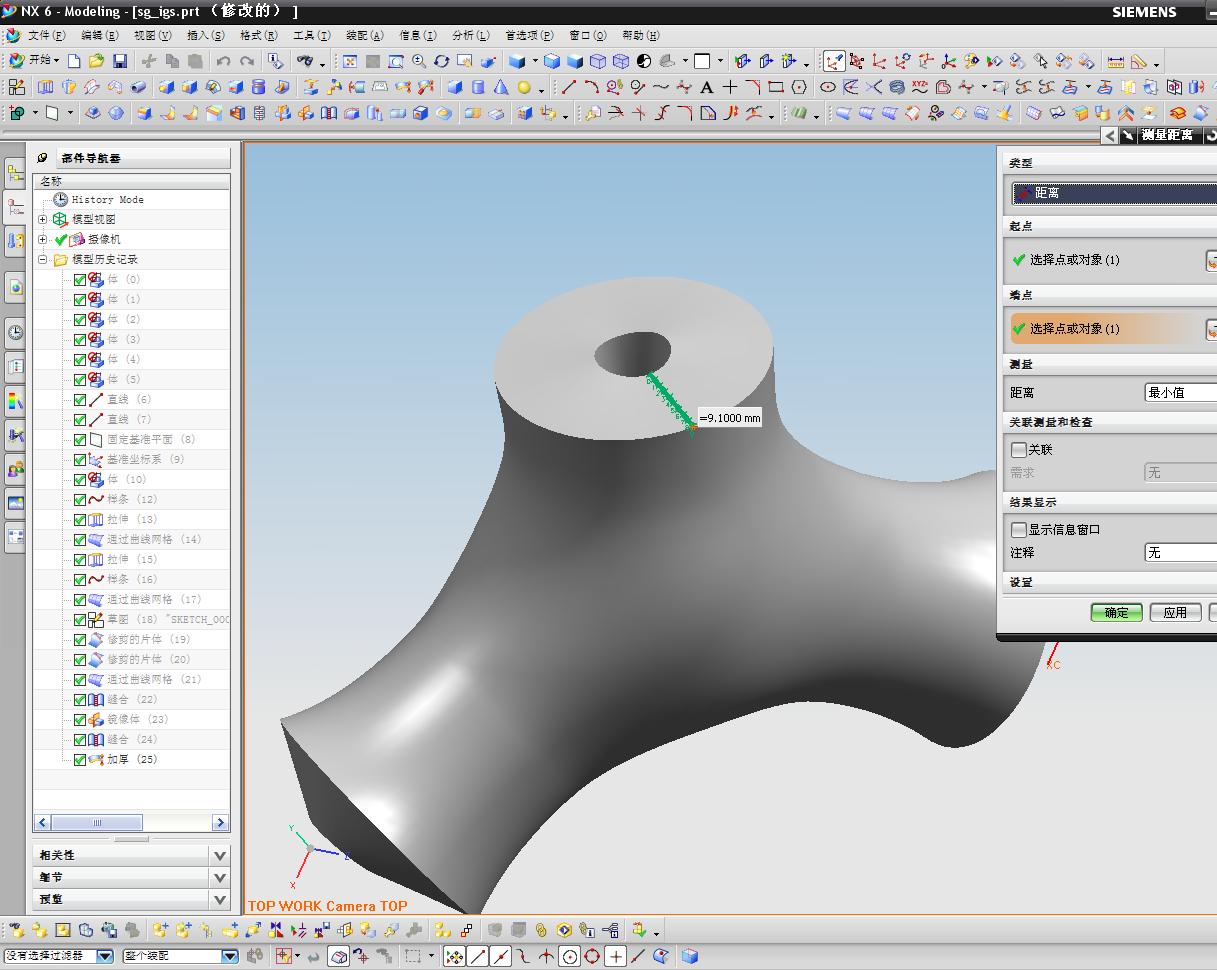

UG6.0 " z7 Y8 v; }: P5 m: E# q
加厚9.1 还要再努力!
; o0 [. [& V9 u. { 加厚9.1.JPG

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 22日前练习回复,4分。谢谢参与

查看全部评分

发表于 2009-5-21 14:50:31 | 显示全部楼层 来自: 中国广东佛山
加厚到9.9

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 22日前练习回复,4分。欢迎来本区按教程练

查看全部评分

发表于 2009-7-13 22:20:38 | 显示全部楼层 来自: 中国江苏南京
为什么都是4.0啊,打不开
发表于 2009-7-14 10:58:29 | 显示全部楼层 来自: 中国陕西西安

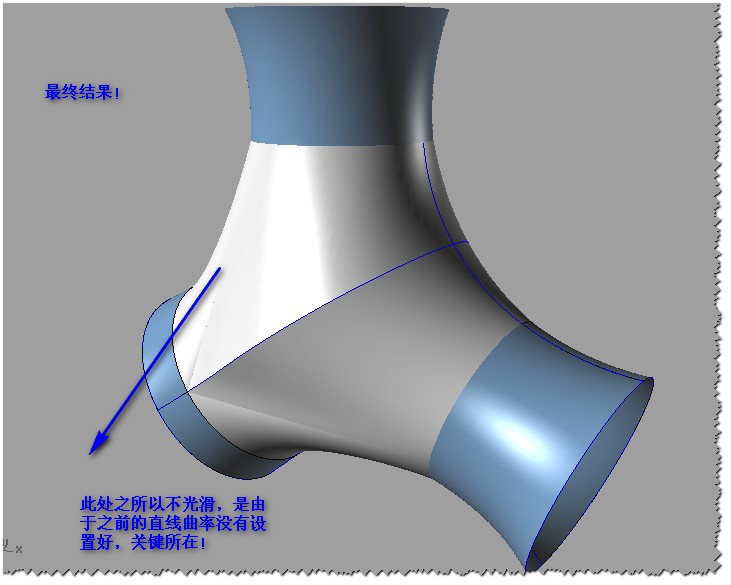

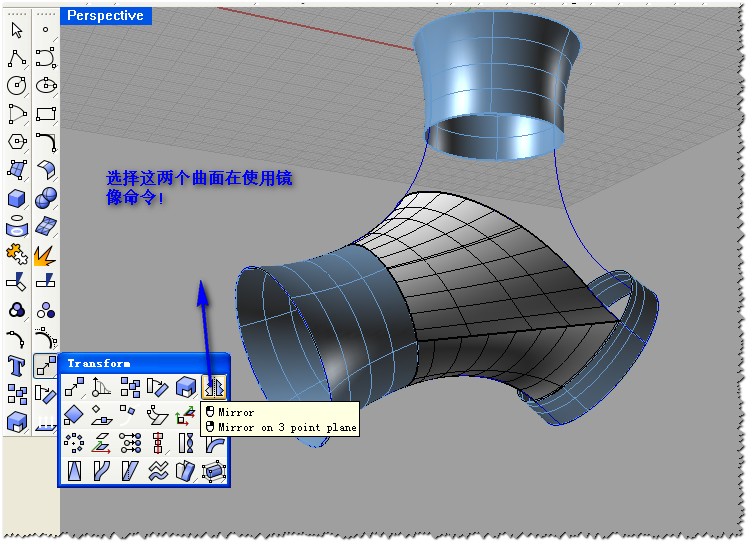

做个rhino的教程,只做到曲面,没有做实体!抛砖引玉吧!

Untitled.rar

83.38 KB, 下载次数: 9

评分

参与人数 1三维币 +10 收起 理由
刹车 + 10 教程!

查看全部评分

发表于 2009-8-25 09:52:44 | 显示全部楼层 来自: 中国广西梧州
曲目功夫很过硬啊
发表于 2009-12-6 16:12:33 | 显示全部楼层 来自: 中国广东佛山
楼主你是好样的,支持你的工作,希望你给大家带来更好的东西
发表于 2009-12-18 10:43:32 | 显示全部楼层 来自: 中国重庆

用CATIA做的

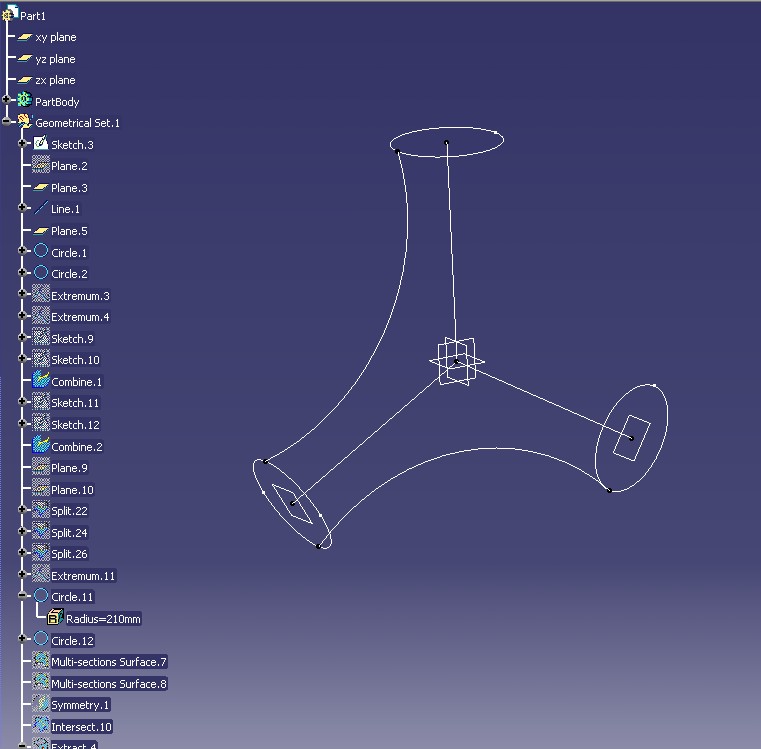

画曲线及草绘

画曲线及草绘

扫掠出三个管面

扫掠出三个管面

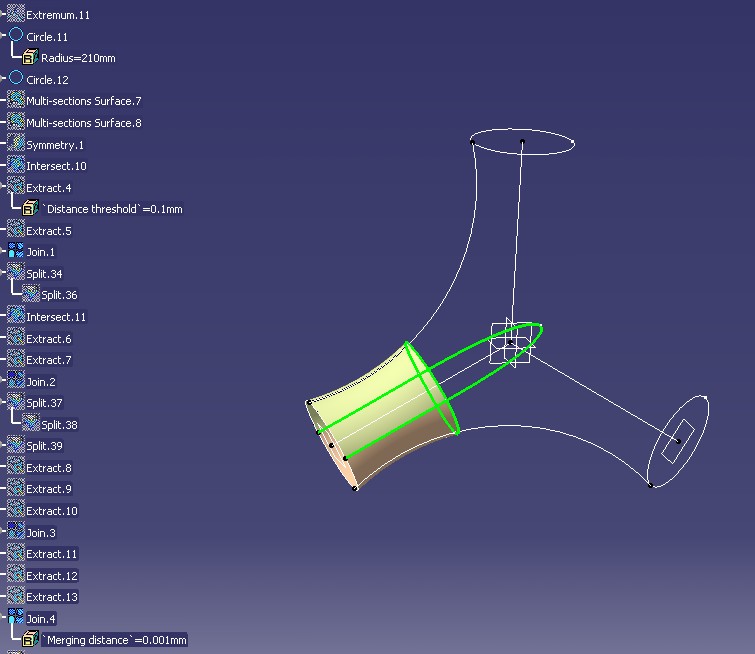

每两个管面相交并提取两条交线

每两个管面相交并提取两条交线

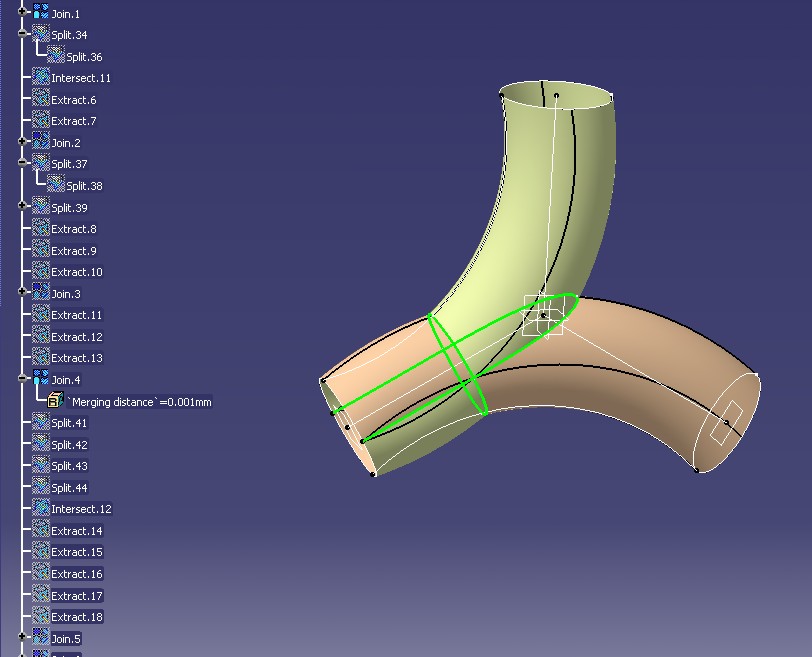

将上一步提取的交线将面切掉

将上一步提取的交线将面切掉

两两分别相交

两两分别相交

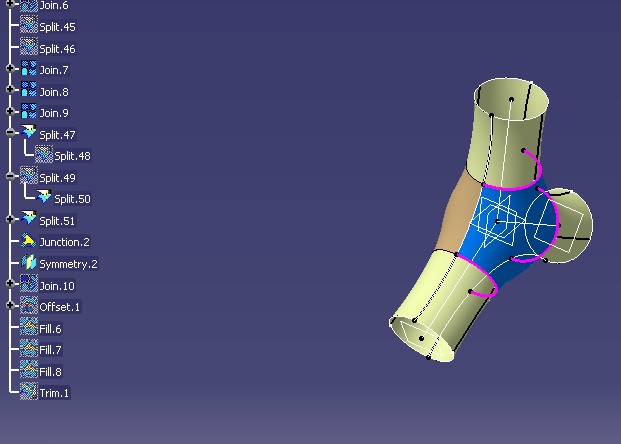

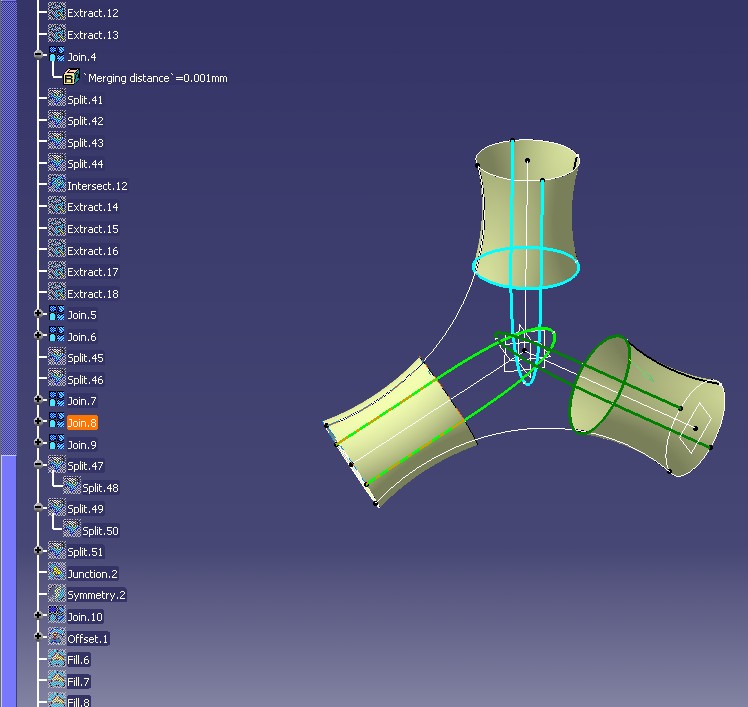

提取图示红色曲线,进行补面

提取图示红色曲线,进行补面

对称

对称

生成实体加壁厚

生成实体加壁厚
CATIA曲面功能确实比较强大哈
