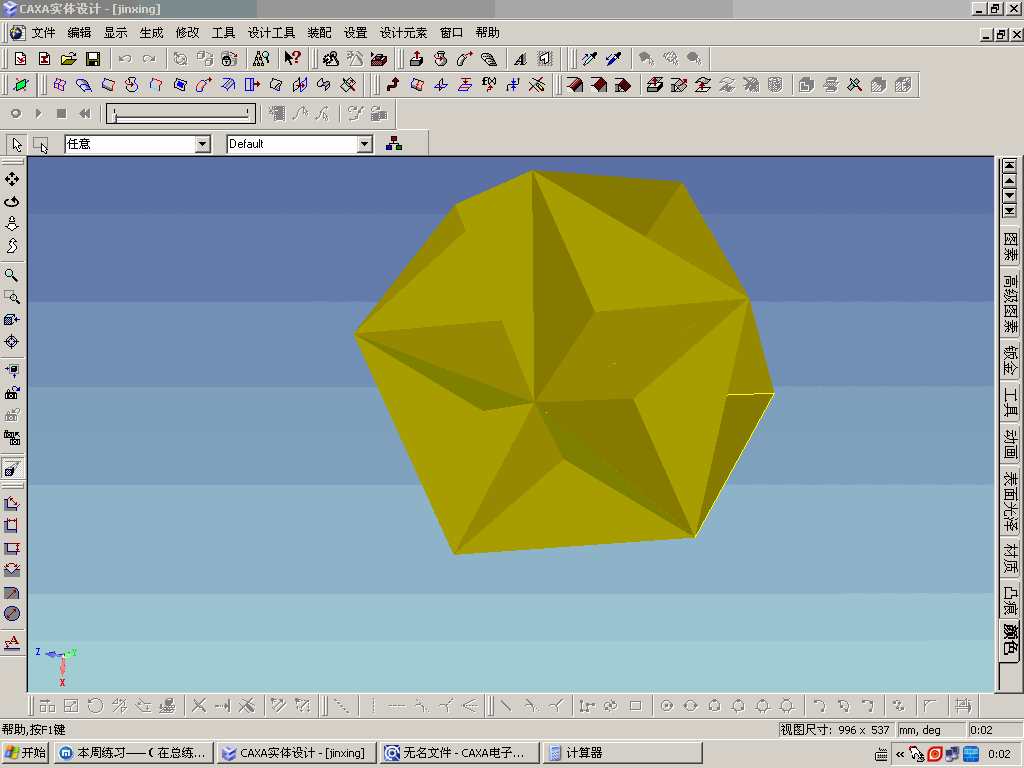

五角星练习——（在总练习区做的一个题）

yttdlyh

2008实体设计R2

2 R, S- c% H$ z3 u0 ]/ U8 `本周练习题，结束时间为6月30日23时59分。
* H. u& S1 n: T4 P7 y3 J1、做出后贴图的加3分，
( l! C9 p) V! _- d% A6 H2、上传源文件的再加2分，
3、制作教程的再再加3分，
& K1 O- W" S) s. W2 J上传源文件和教程请压缩后上传，权限设置为80，否则只给加3分!
3 R. F9 H( @. S- R# P) G' e: H希望大家踊跃参与，
& R" l# {  d. E1 I( S" I
  练习结束，权限已开放。
------------------------by  dongchongxiacao
                              2008.06.25。
* @! ?6 k' y$ G# R' _( e5 u( L5 b. E
+ o1 g' K# ^0 m4 f[ 本帖最后由 小贾师傅 于 2008-7-2 12:11 编辑 ]

木秀

高手啊，怎么做的？
9 a+ I1 a. c7 |1 d希望给个教程。

yttdlyh

先提个醒，用阵列，不要看 五角星的形状  ，要仔细看面。。

yttdlyh

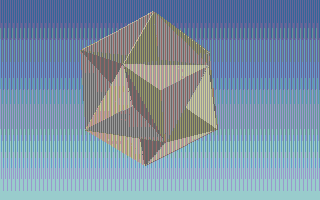

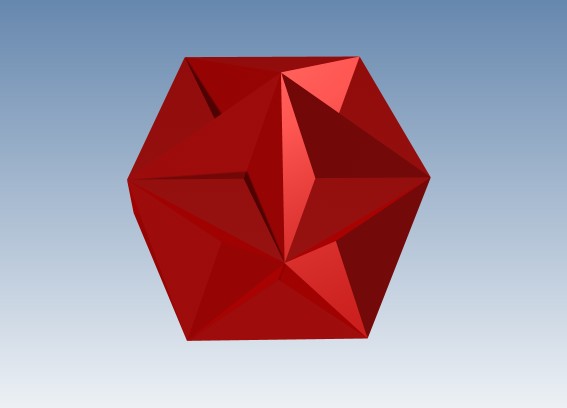

内接五角星
* j9 Y1 n; u" k+ v
[ 本帖最后由 dongchongxiacao 于 2008-7-1 09:13 编辑 ]

哈俗戒1965

[ 本帖最后由 dongchongxiacao 于 2008-7-1 09:14 编辑 ]

limengwudi

我昨天用数学计算器算了半个小时，算出来面与面之间的夹角α等于arccos[（cos72°)/(2tg36°*sin36°)],又通过查表算得α=69.005°，结果画到图上才发现不对……也不知道是公式错了还是我查表查错了……没办法只好手动调整角度了，画了一个差不多的，边界还不是很好。希望楼主能够说明角度的来源……

2 }3 o; K! O5 j, o7 S2 {4 ^
: Y8 y* i% k! w( n# h" v) v[ 本帖最后由 dongchongxiacao 于 2008-7-1 09:15 编辑 ]

哈俗戒1965

楼主的提醒已道破玄机。
; H, G. S. N. x& A6 w0 a朋友加油，顶起来。

dongchongxiacao

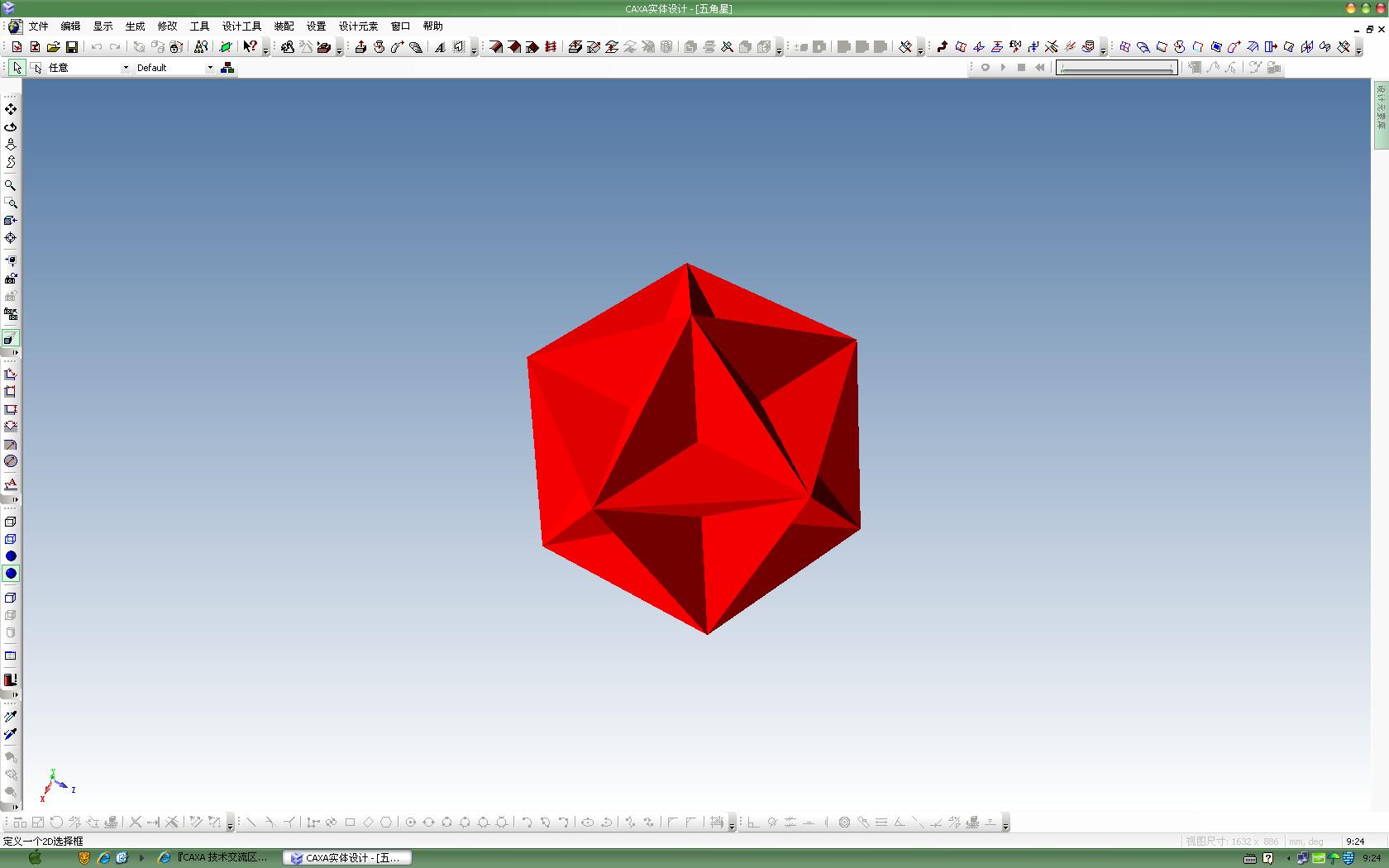

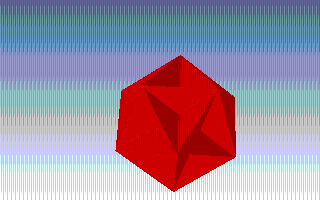

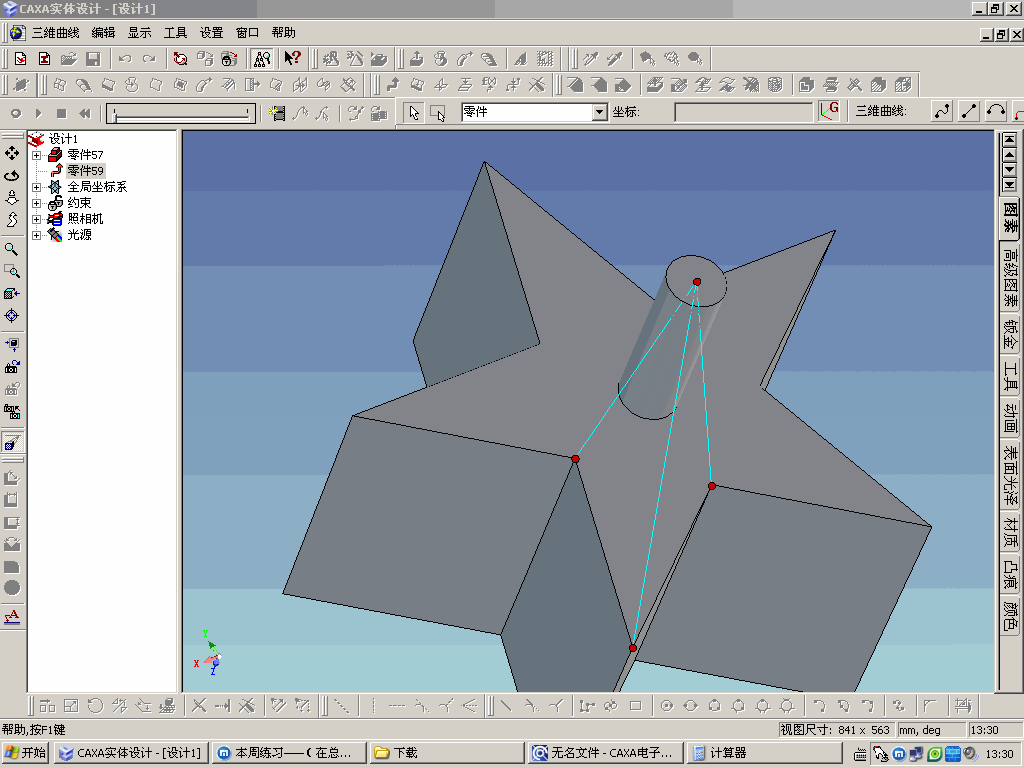

今天有空也做了一个试试。

[ 本帖最后由 dongchongxiacao 于 2008-7-1 09:16 编辑 ]

yttdlyh

制作过程

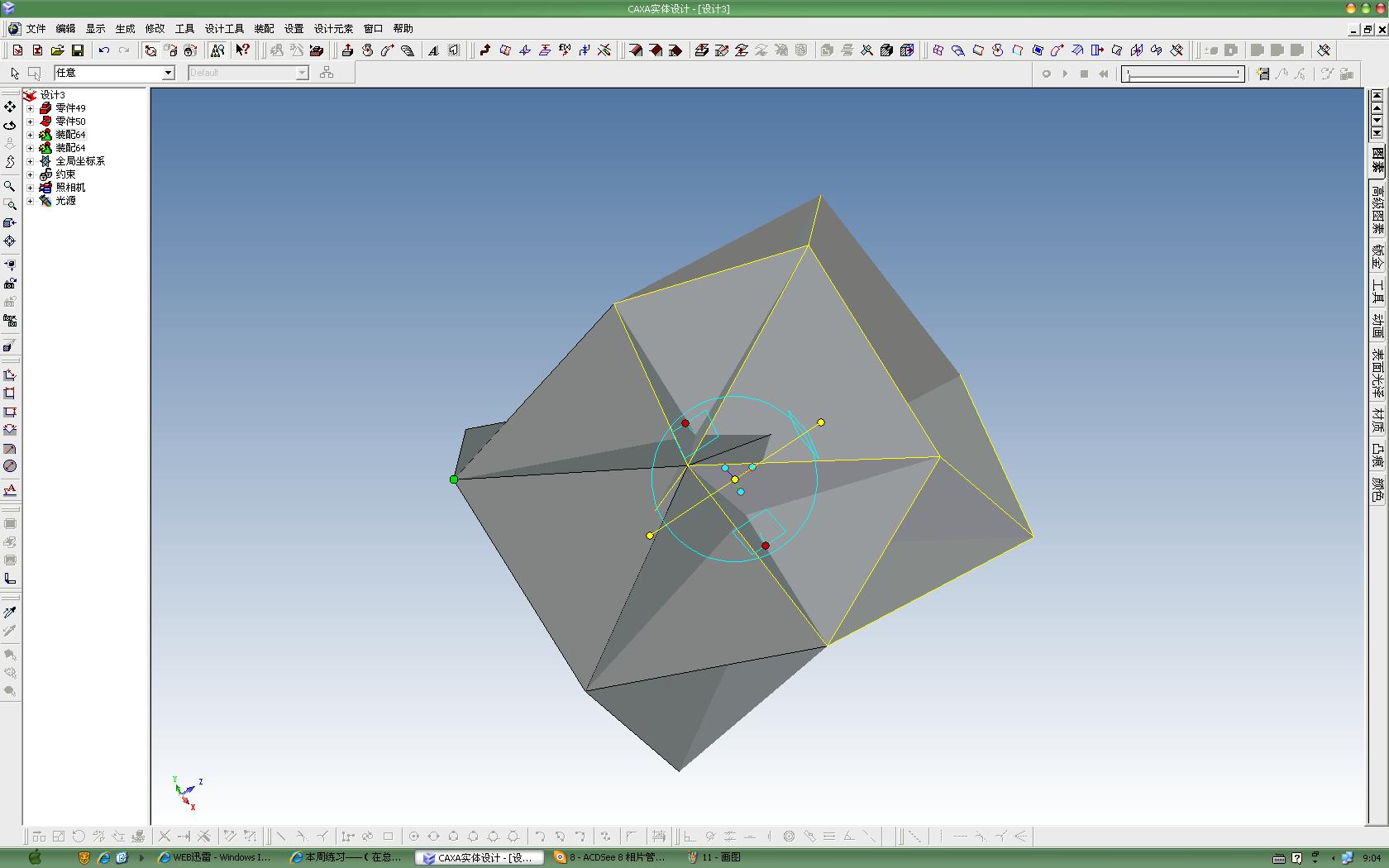

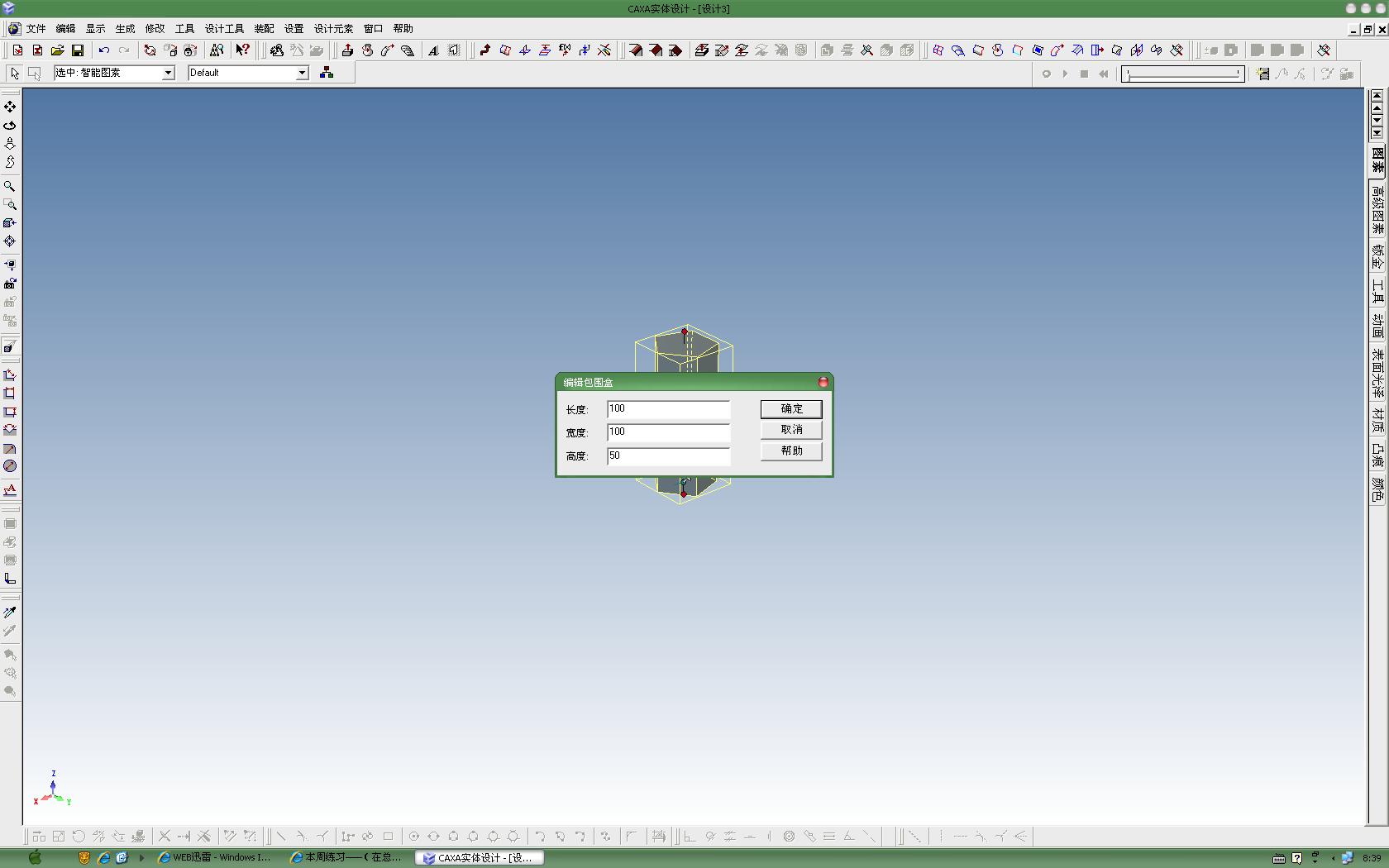

在图素里拖一多棱体，长度设定为100。

yttdlyh

制作过程2：

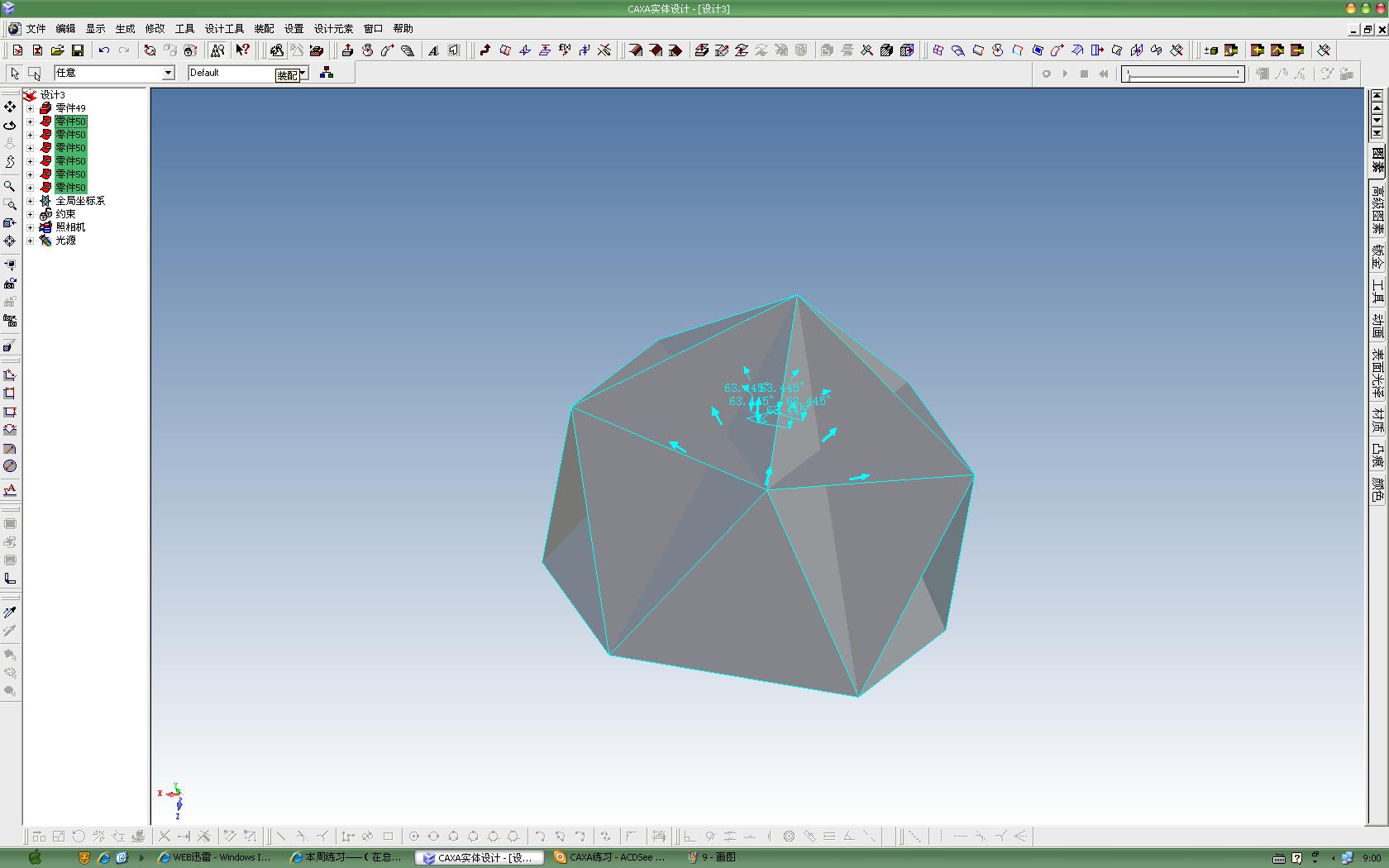

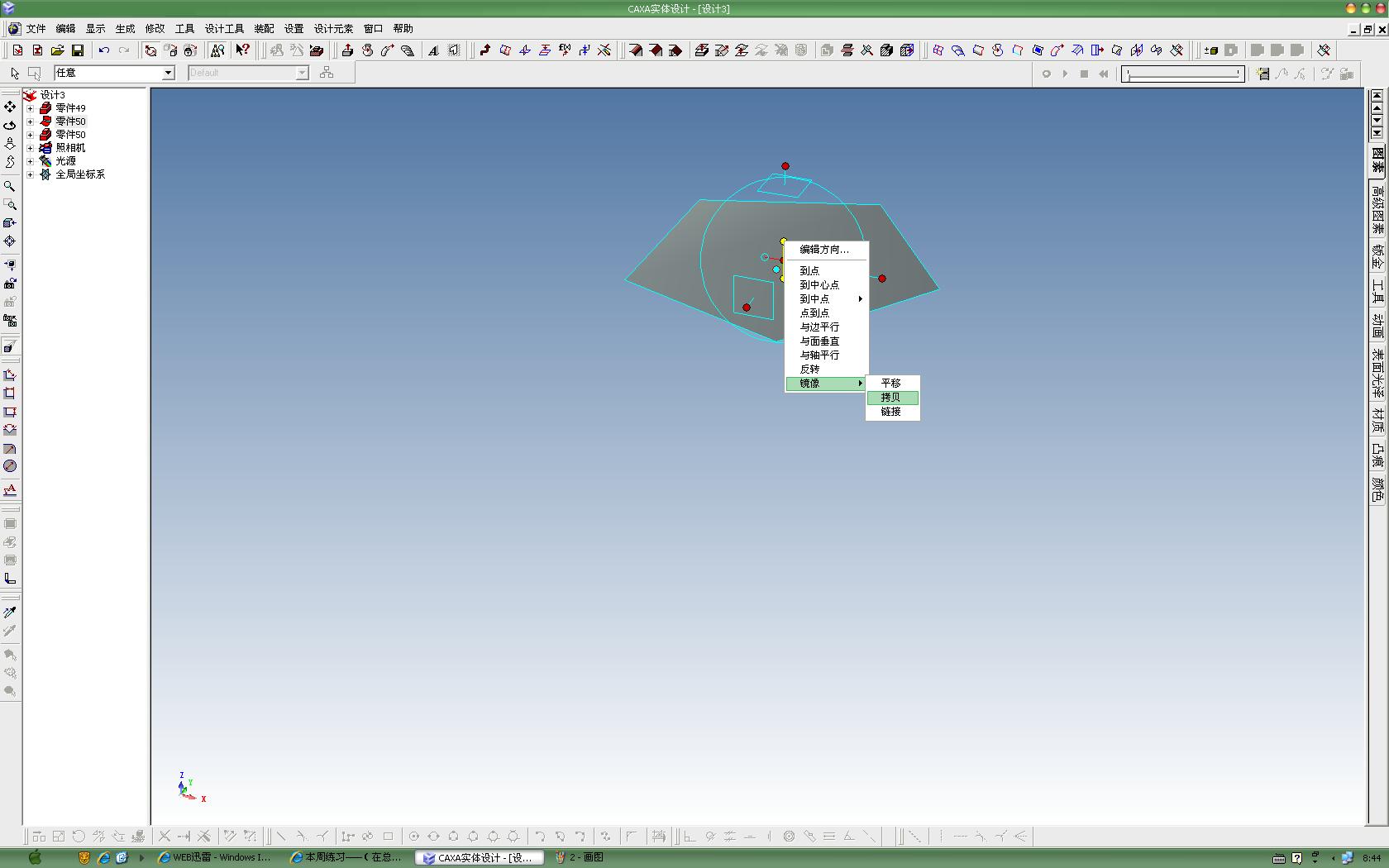

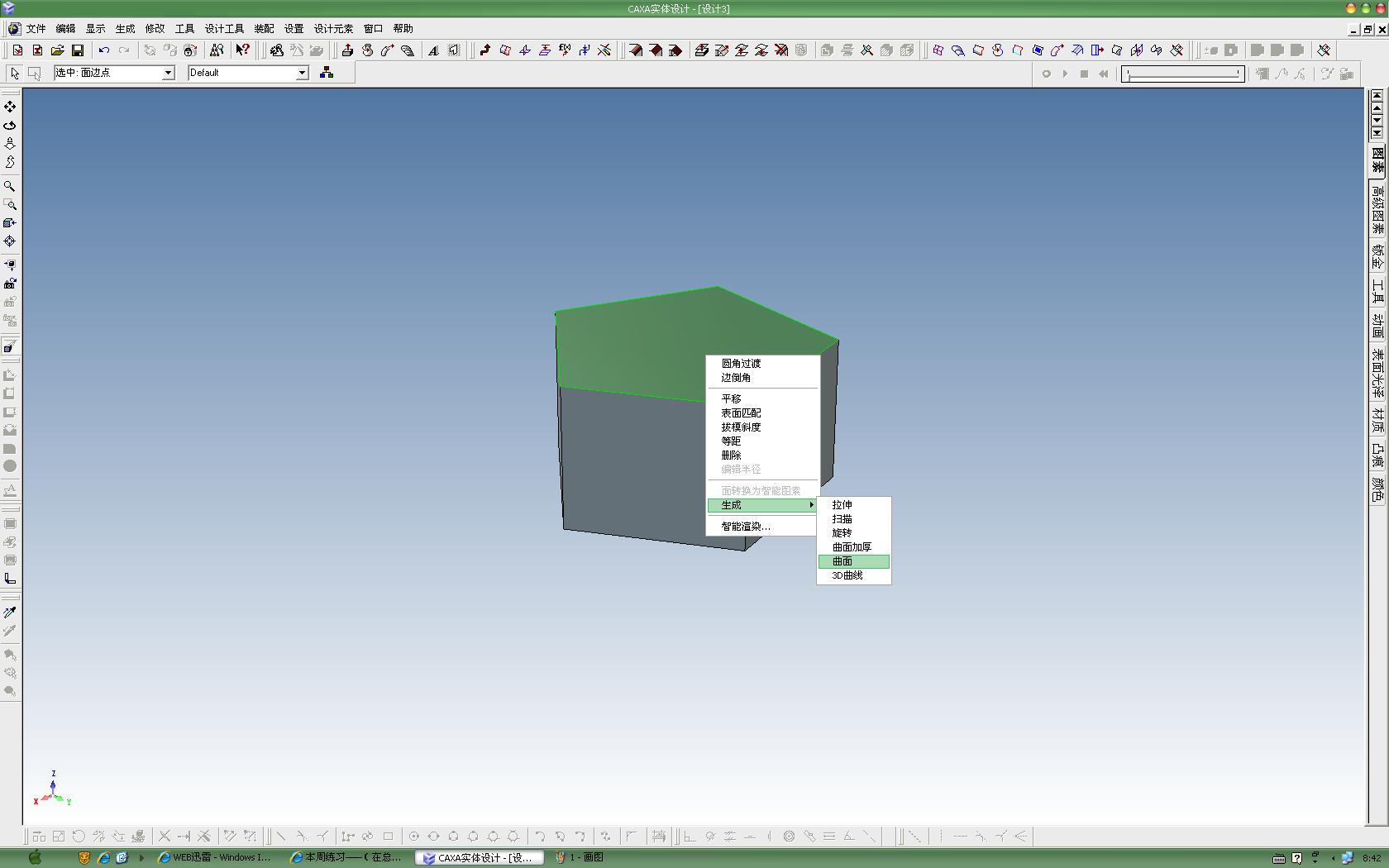

# N. i0 ~9 E1 ?) E1 K) A选择端面生成曲面

yttdlyh

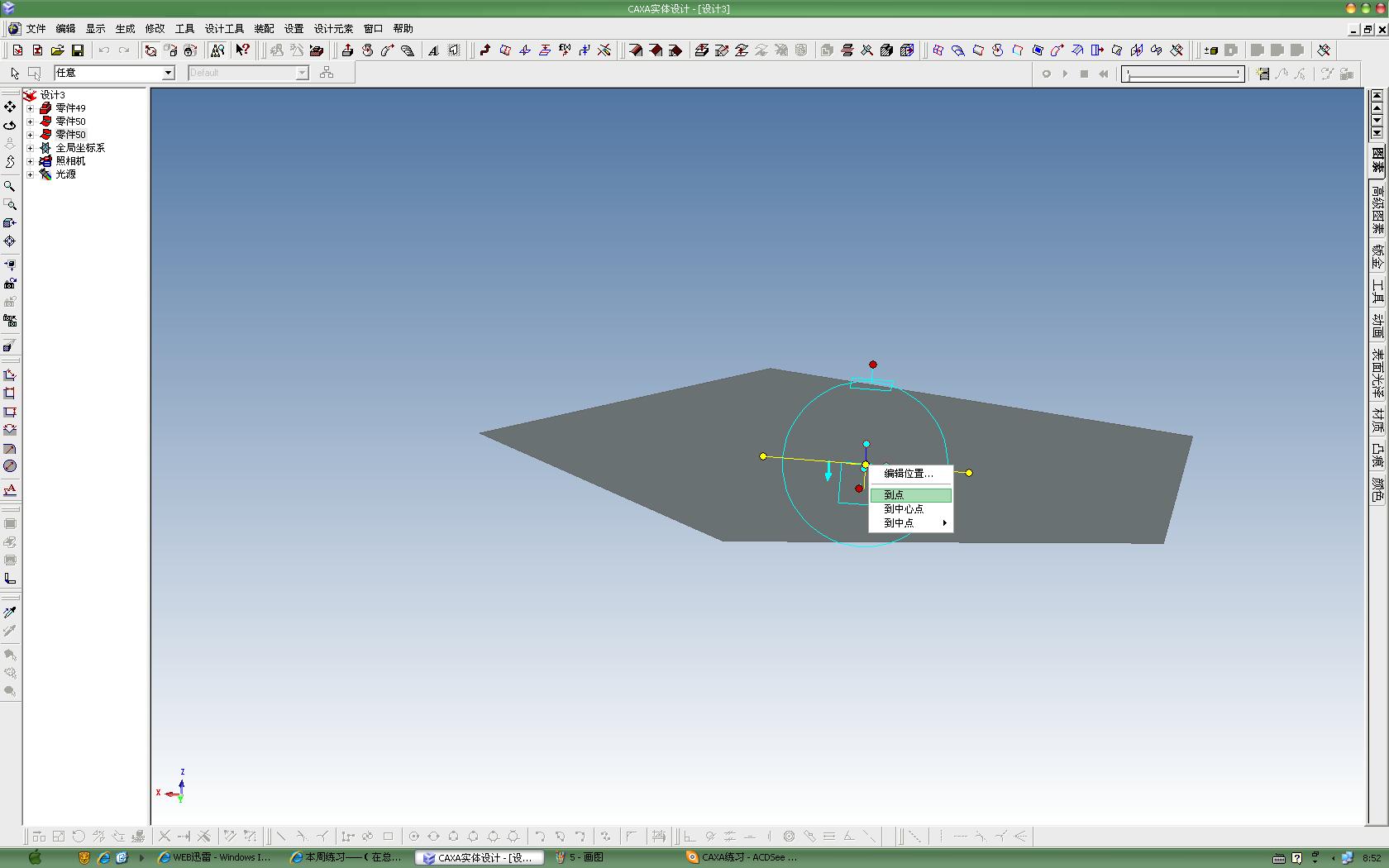

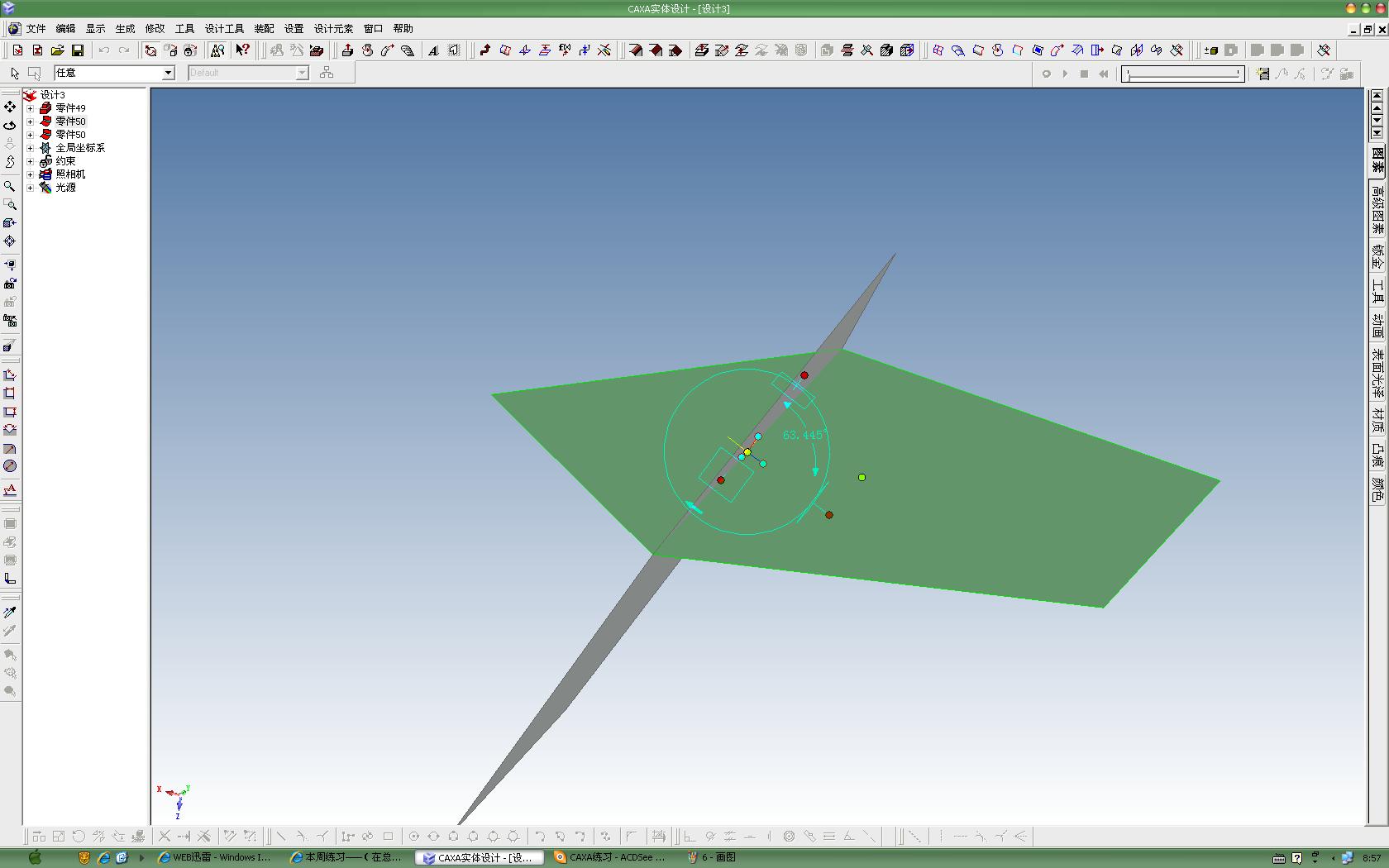

制作过程3：

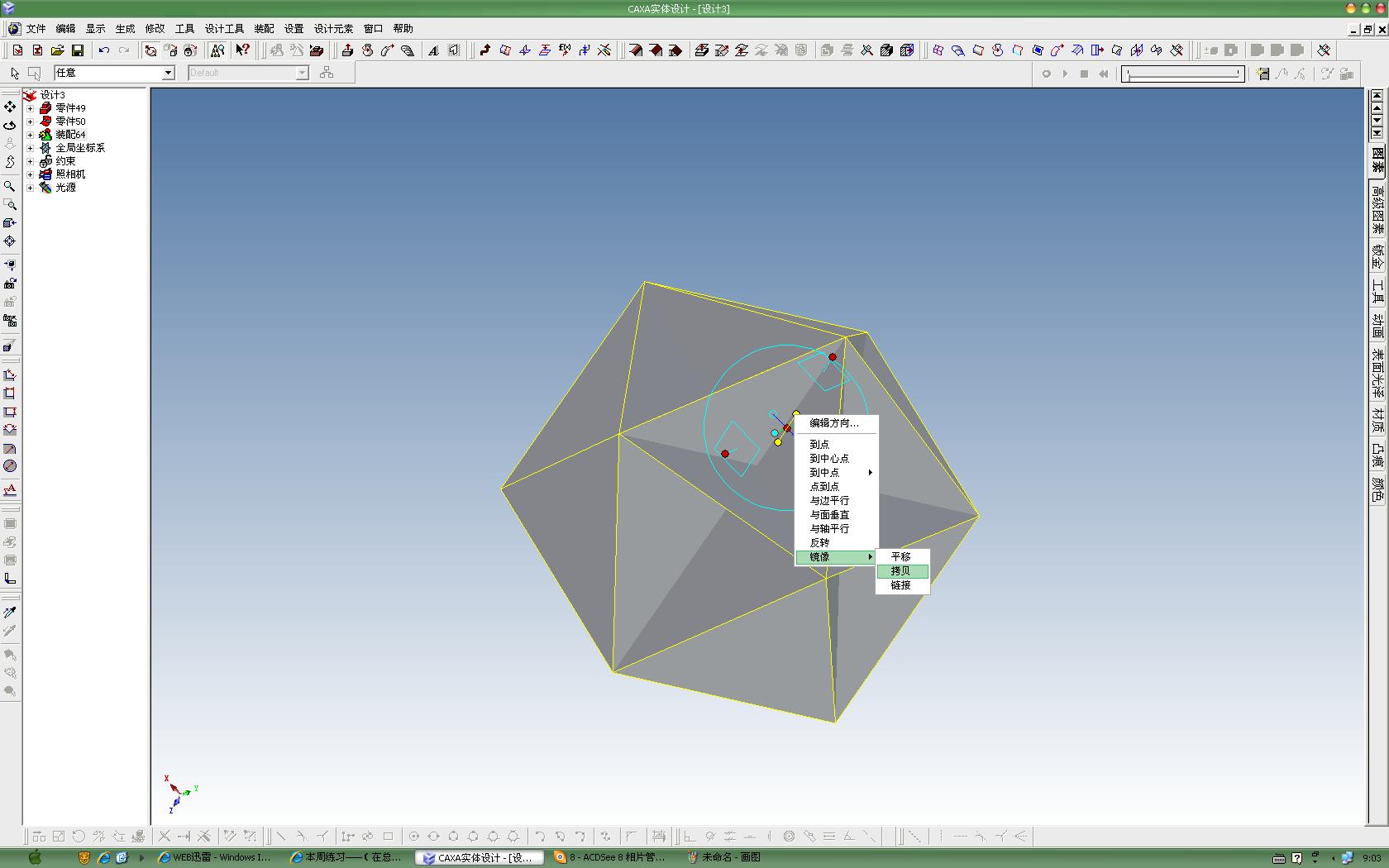

" u! x( z' T" d+ W拷贝一个曲面，并将定位点放在如图所示的顶点处。

yttdlyh

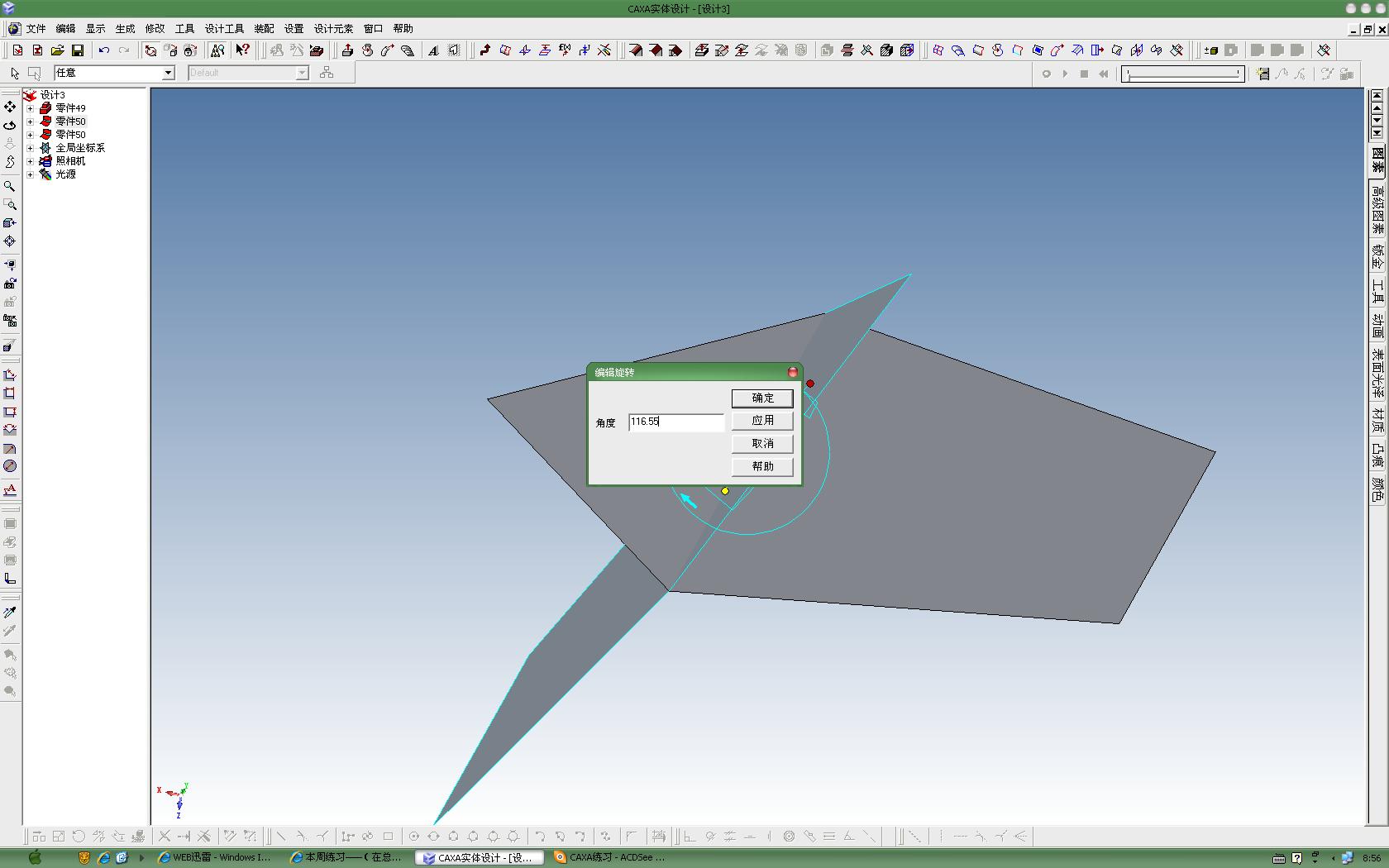

制作过程4：

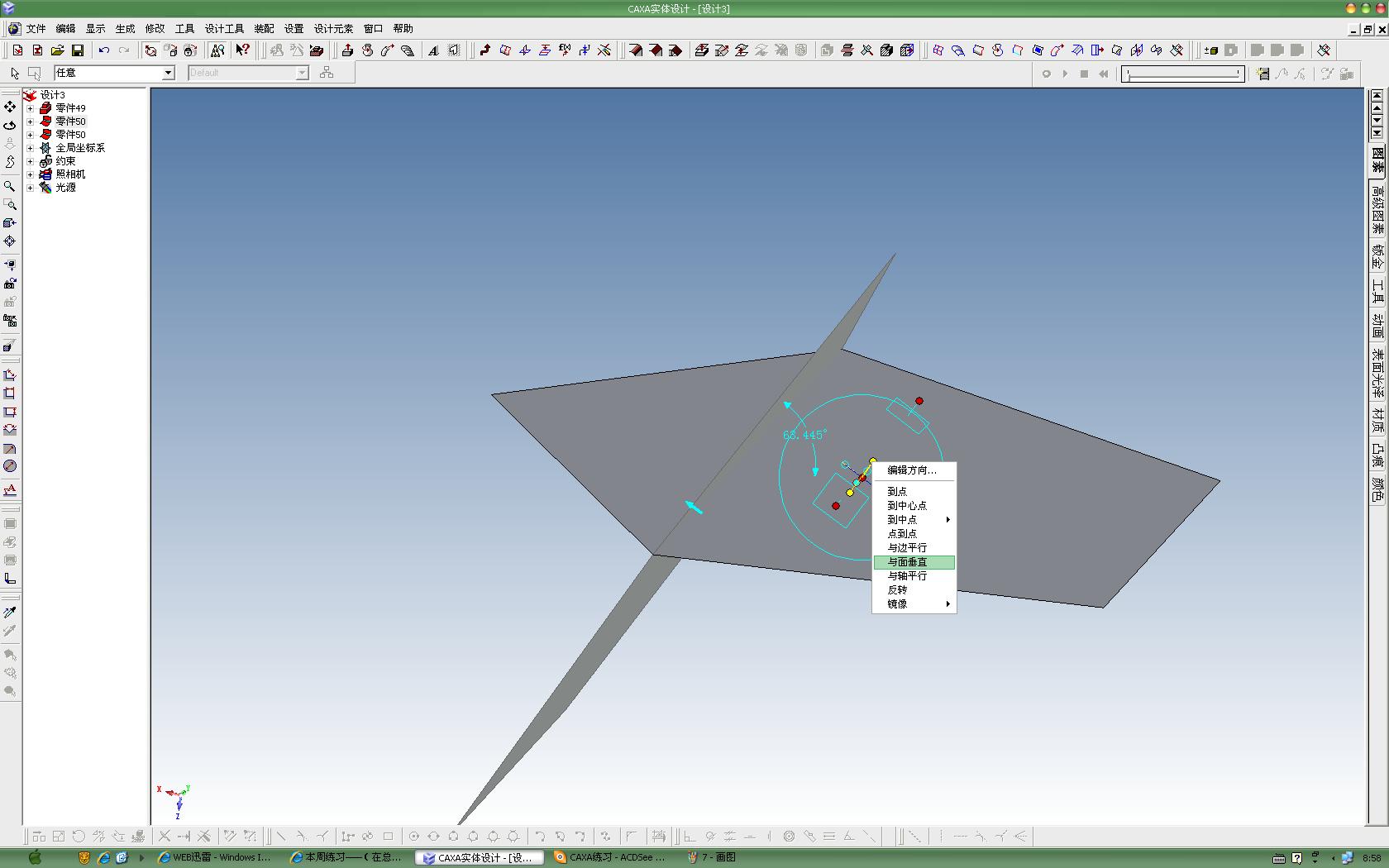

  U4 O  M9 B- O" a2 q  _% e0 A, j 旋转曲面，两曲面夹角为63.445

yttdlyh

制作过程5：

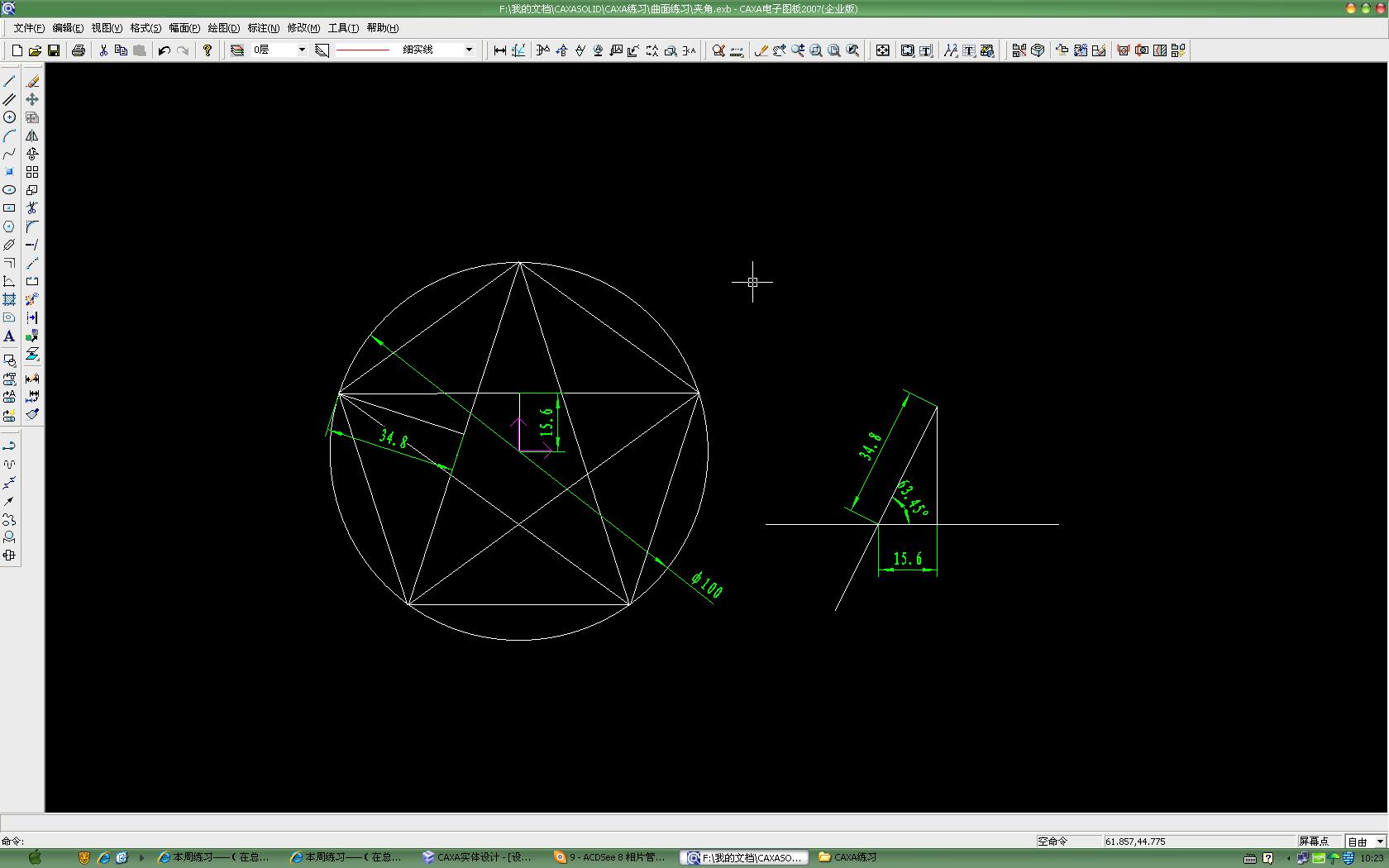

关于夹角的计算如图所示：

yttdlyh

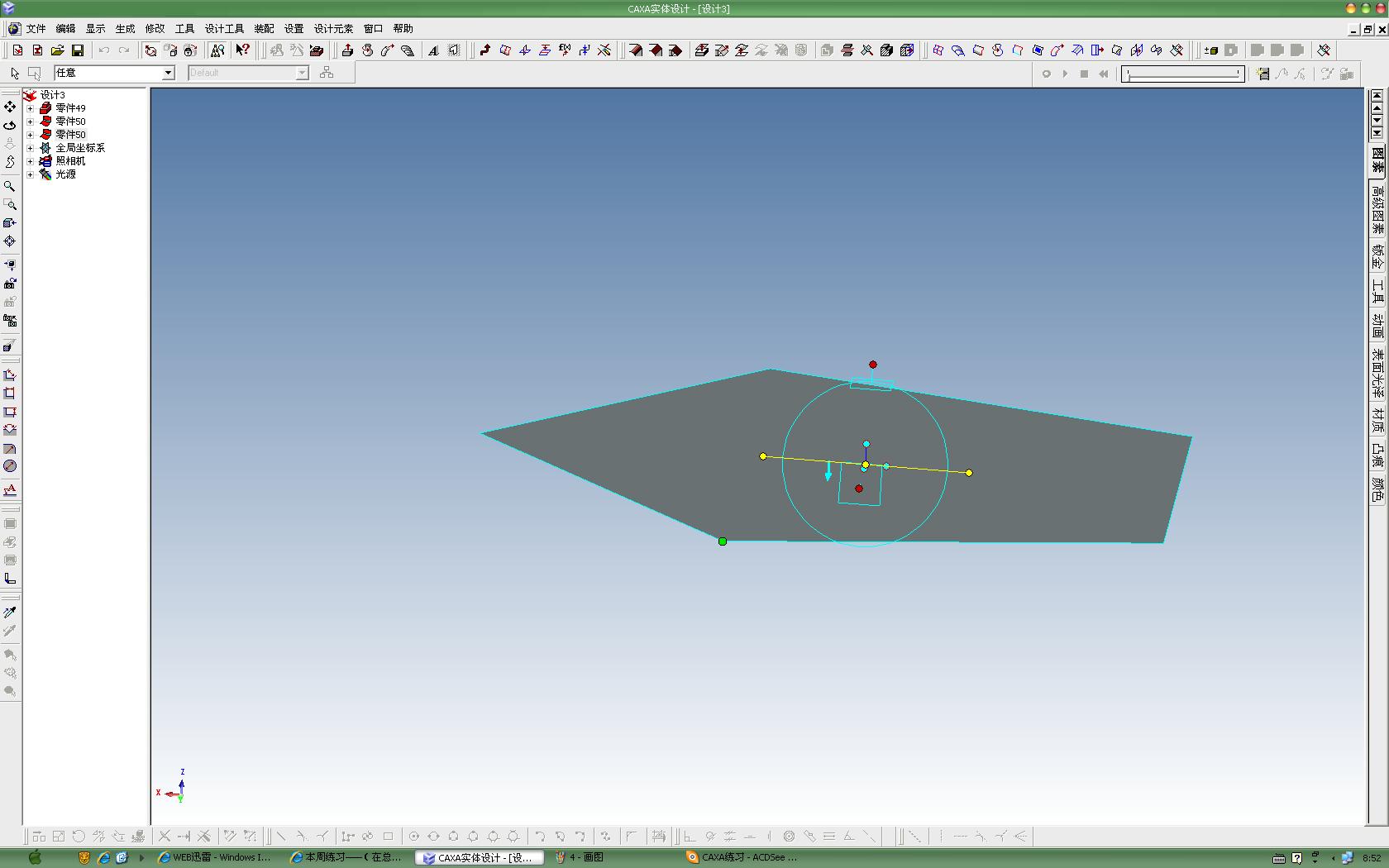

制作过程6

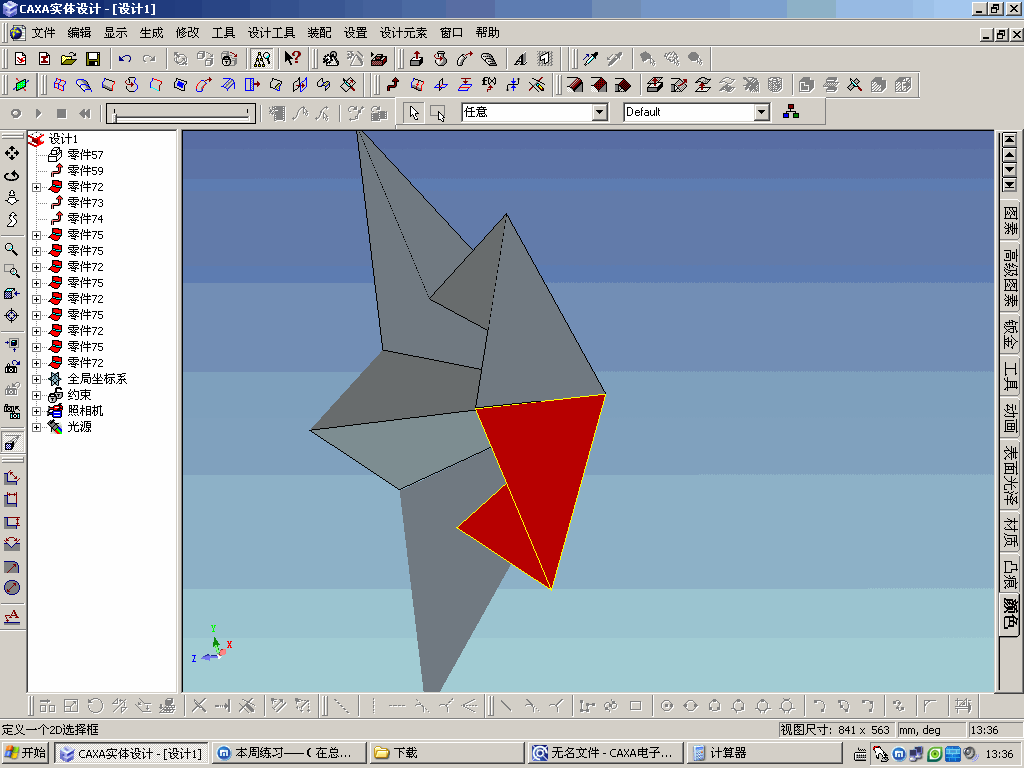

0 ^& j) ~# S( b2 C: ~! b将斜方向上的曲面的定位点放到水平方向曲面的中心点，调整方向与面垂直。

yttdlyh

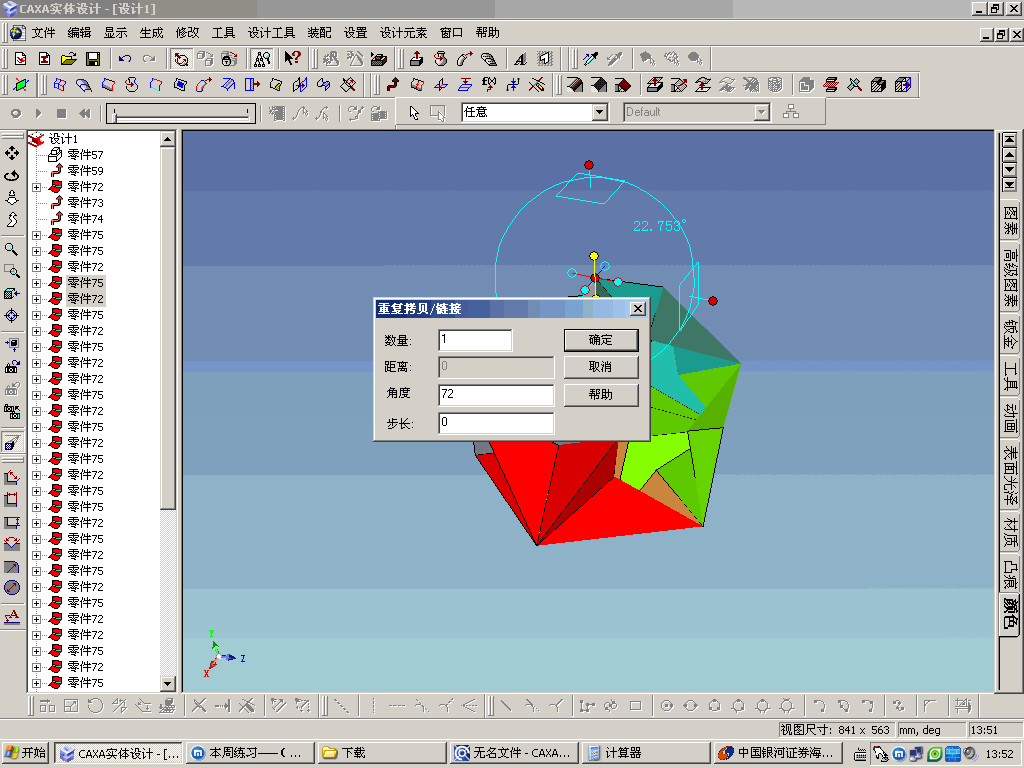

制作过程7

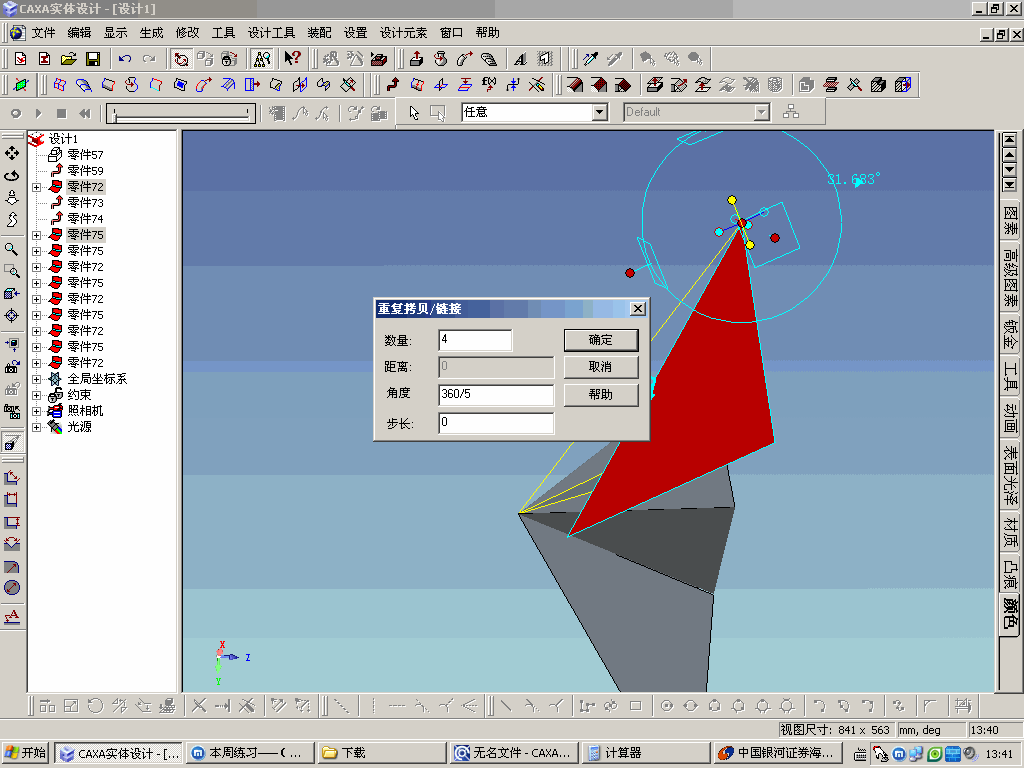

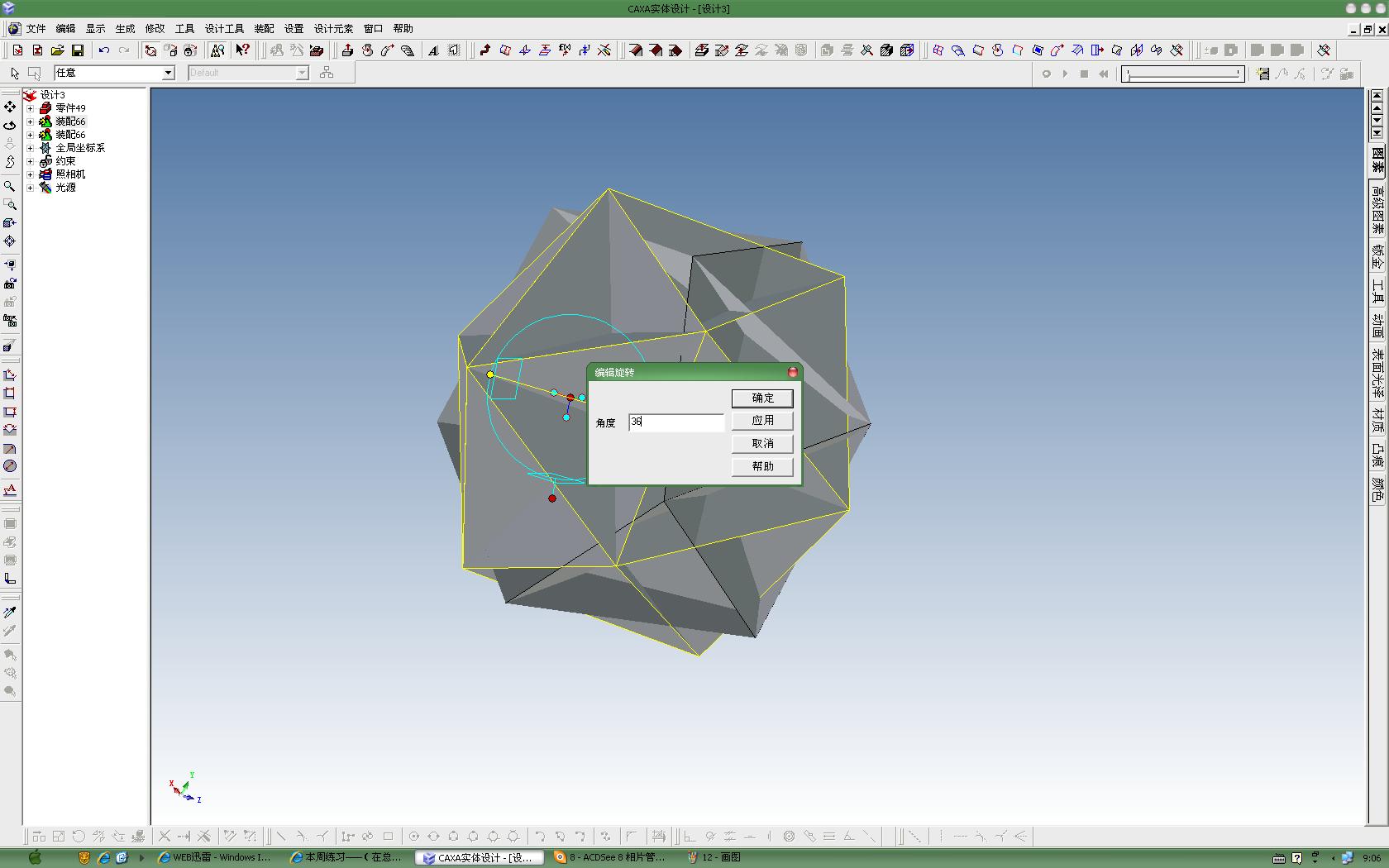

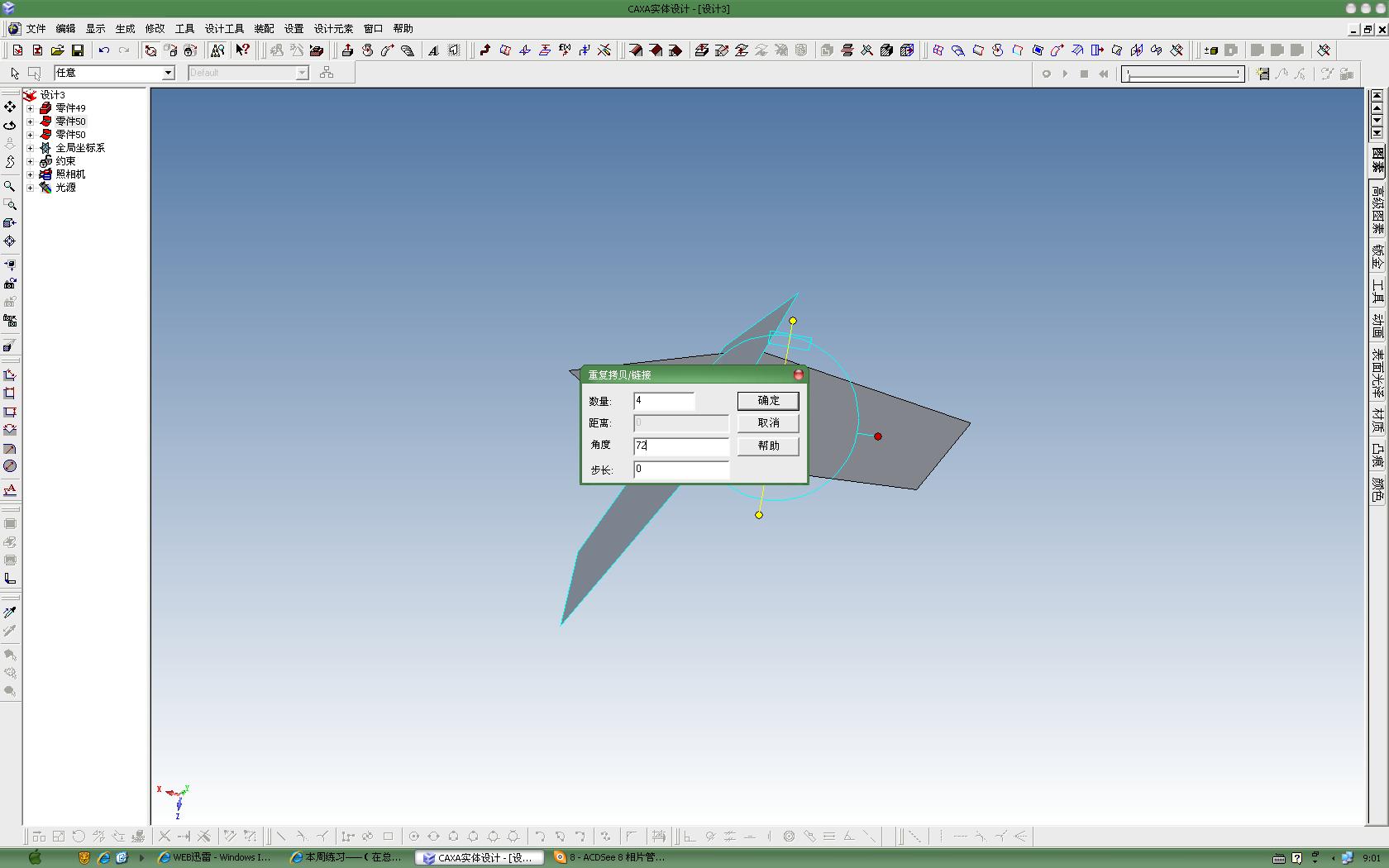

9 G1 e+ u6 ]/ j6 x( ~' [3 r0 I3 ^2 h拷贝4个角度72

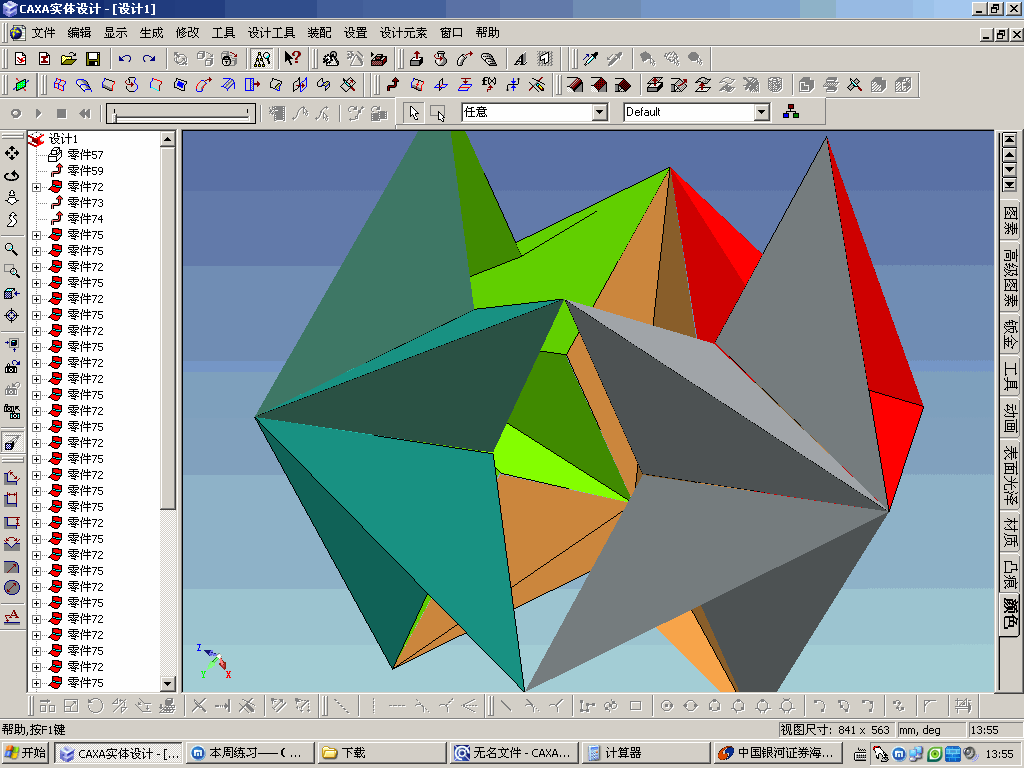

yttdlyh

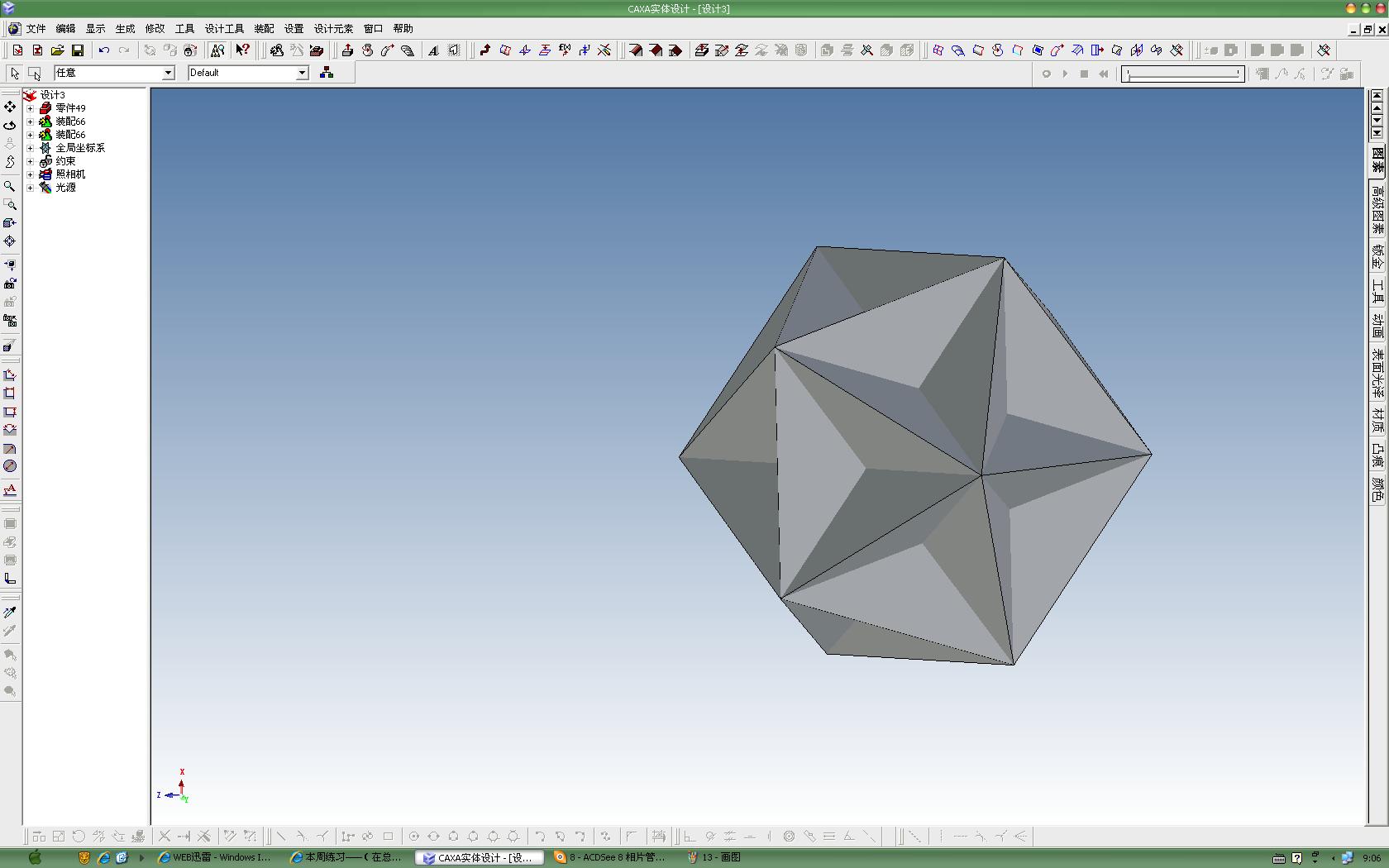

制作过程8
选择所有曲面装配成一个零件，镜像拷贝，移动到点。旋转36，完成。

yttdlyh

刚刚受dongchongxiacao版主的指教在本论坛上下载的屏幕录像专家_6制作的视频制作过程，有这东东制作过程就可以作成视频了，太好了!

limengwudi

原来角度是这么求出来的啊，看来是我求错了……白白走了那么多弯路……

哈俗戒1965

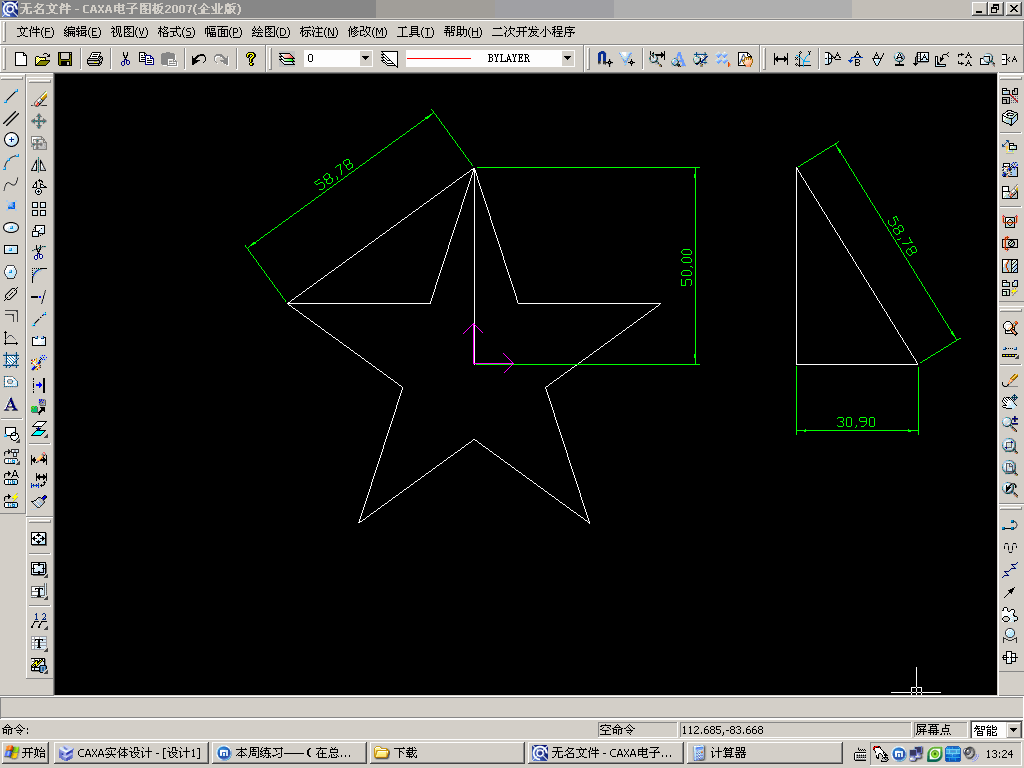

1、五角星边长58.78，投影长50，到投影面的高30.9045
: Q1 Z7 E. W6 S/ R
& x% E* c- B  }9 i9 M! i2、构建三维图素，圆柱高30.9045
( Q  j- K; N+ E" z( L4 e8 \8 B3 `: ^

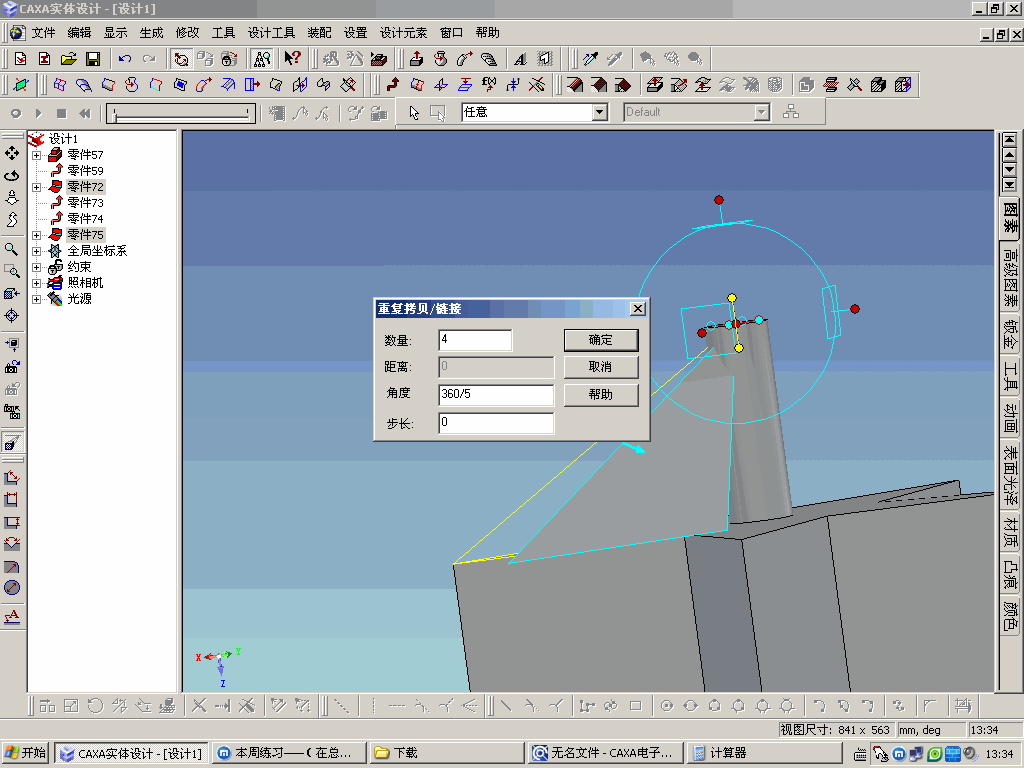

  W0 `3 H% N9 ]3、直纹面生成一个角，沿轴线拷贝
9 j3 t7 s' R0 n6 Z$ Z! _8 }

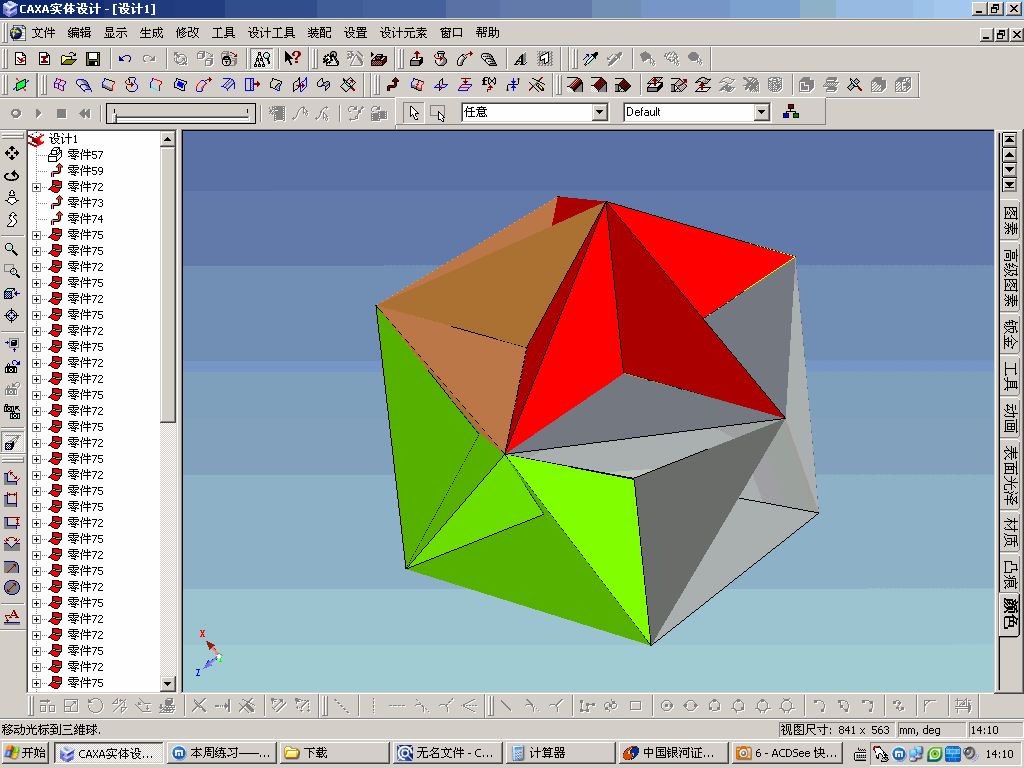

4形成五角星

' P7 i+ h8 j1 Q" m7 R5、选中一角，三维球移至底角，以此角为顶角，旋转轴垂直底面，拷贝。

2 ?( }- ~: F1 B9 O6、重复拷贝，直至所有角。


9 z( Z2 O: X% C- P! `
+ f% ]+ ?1 V5 P0 W7 z


' Y! B. r: X" ~3 X$ ^0 M% Z9 z此法不科学。应学楼主的方法。
