SW工程图中如何标注长圆孔？

hux0730 · 发表于 2008-6-13 16:06:57

您需要登录才可以下载或查看，没有帐号？注册

x

在slddrw中如何标注长圆孔，比如说3.2x5的一个销钉孔。需要加上中心线，然后写上3.2x5，该如何标注。
具体地说，就是如何自动生成中心线，然后标注上3.2x5的尺寸？

hux0730 · 发表于 2008-6-16 09:30:24

过了两天来看，怎么还是没有人应助或者讨论一下？？

顶一个先

zimo · 发表于 2008-6-16 09:49:50

不太明白“3.2x5的一个销钉孔”什么样子，是键槽还是锥孔？你贴个图上来吧！

jackwoocn · 发表于 2008-6-16 11:16:21

中心线,有中心线的生成工具啊,点中心线的孔的两边,中心线自动生成.
然后再智能标注就行啦.
如果不是这个意思,你贴个图上来.

linux1234 · 发表于 2008-6-16 13:58:48

这个问题在sw2009版中得到解决

jnshijin · 发表于 2008-6-16 14:52:33

表达不清楚,不知楼主说些什么.

396921331 · 发表于 2008-6-16 15:00:00

不明白楼主说什么……请楼主发张图来看看……

hux0730 · 发表于 2008-6-16 15:34:26

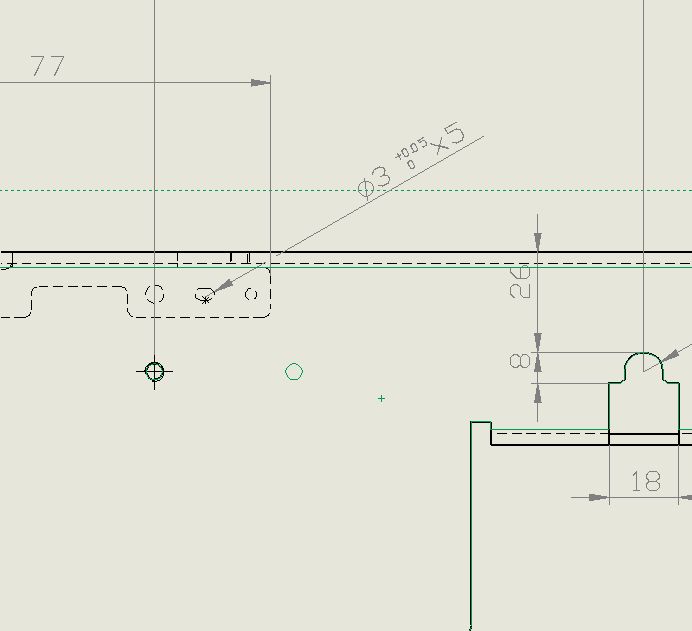

如图中的3x5的长圆孔，我使用了这种方法给标注了。只是没有加上中心线，准备自己用草图线段画上得了。

但现在的新问题是：
1.如何把3x5变成水平的？？
2.如何把长圆孔下部的那个草图点弄出不显示？

hux0730 · 发表于 2008-6-16 15:43:23

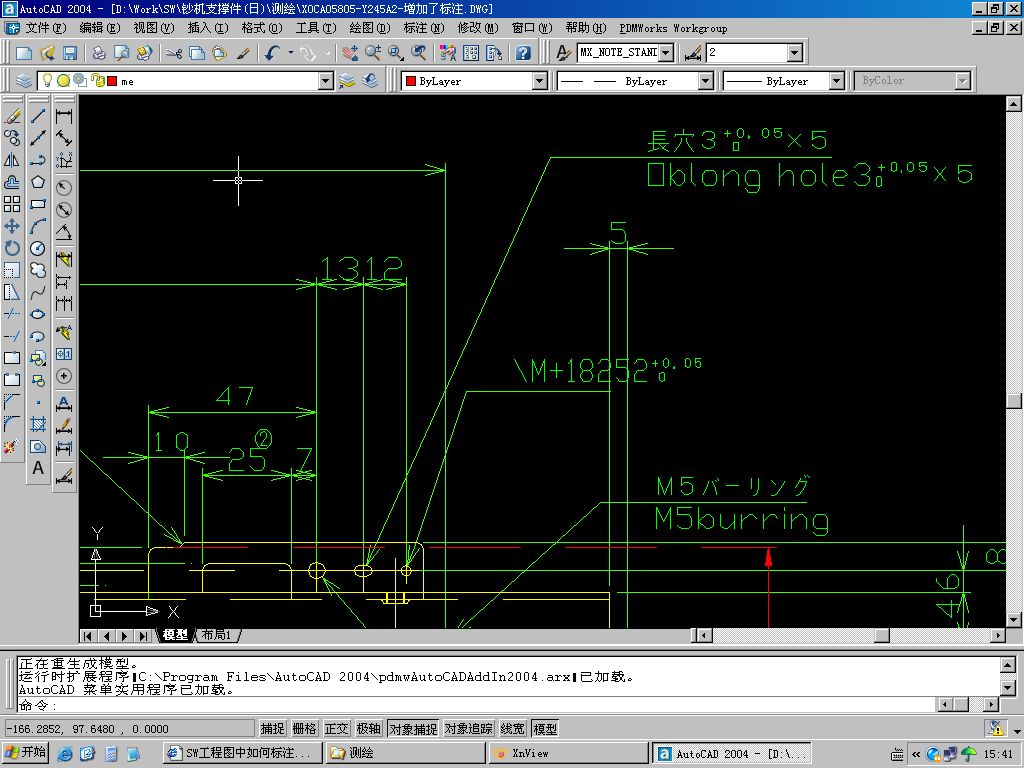

我希望标注成这种形式。两个孔中有间距，长圆孔的尺寸有指示。

图纸是日本的，没有整理，请大家原谅。

不知道说清楚没有。
