画外螺纹草图怎么画啊高手指点

wulisuo · 发表于 2008-6-8 22:17:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我画外螺纹的时候，做好基准面以后，再作草图，然后扫描切除，为什么老是生成不了螺纹阿，这个草图应该注意什么啊？

zimo · 发表于 2008-6-8 22:35:32

http://www.3dportal.cn/discuz/vi ... hlight=%C2%DD%CE%C6

guoquanfeng · 发表于 2008-6-9 06:20:17

用螺旋线和扫描切除画螺纹,见附件．
http://www.3dportal.cn/discuz/vi ... ight=%2Bguoquanfeng

wwwzzzvvv · 发表于 2008-6-9 07:12:09

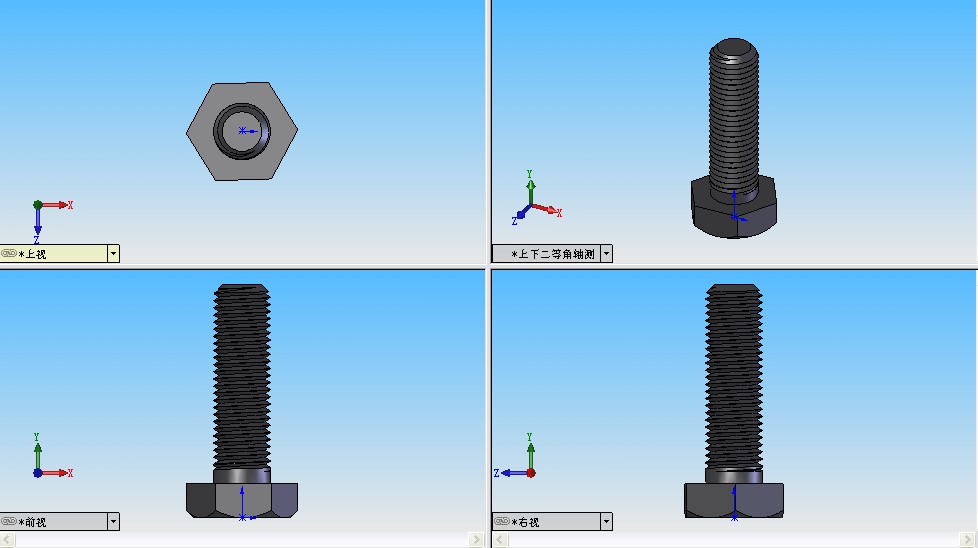

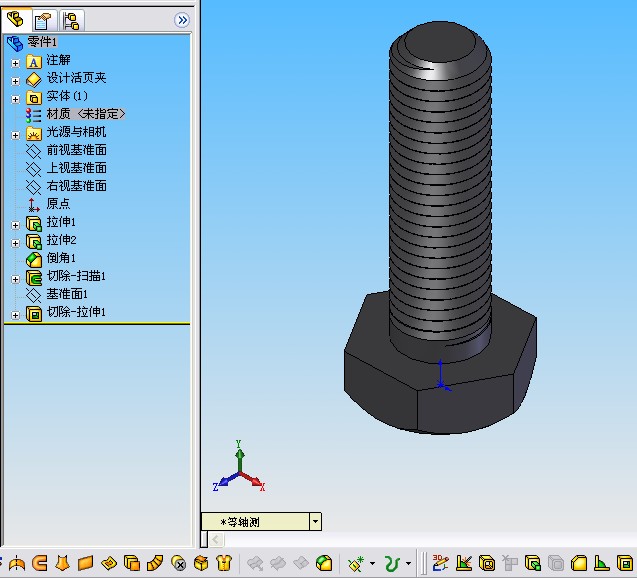

画的不是很好，做个参考吧。
如有不到之处敬请指正，谢谢。

wulisuo · 发表于 2008-6-9 17:44:59

画草图为什么老是穿不过螺旋线呢？

wwwzzzvvv · 发表于 2008-6-9 17:47:03

你贴个图看看，你说的不是很清楚

wulisuo · 发表于 2008-6-9 18:14:15

就是这个草图，怎么画啊，请指教！

zz435 · 发表于 2008-6-13 10:00:17

没看见楼主的图。
这里给个步骤：
1.绘制螺旋线中径圆草图；
2.生成螺旋线；
3.在中径圆草图基准面绘制牙型草图；
4.利用“穿透”几何关系，将牙型草图附到螺旋线上；
5.用旋转切除即可。

大洗衣盆 · 发表于 2008-6-13 10:03:36

穿透很重要啊.

demeng · 发表于 2008-6-13 20:44:02

不用去画，有螺纹注解可以用

aquarius · 发表于 2008-6-13 23:32:42

估计是草图没有穿过螺纹线，或者是在实体外切除了。。。。。

wwwzzzvvv · 发表于 2008-6-14 08:40:56

不好意思楼主，真看不到你的贴图，不会是隐形图吧。

:) :)

机械火 · 发表于 2008-6-14 09:05:57

原帖由 zz435 于 2008-6-13 10:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 @8 h0 y; b0 l4 O' ^7 D$ X& ~  R2 j
没看见楼主的图。- S; Q$ G% c& c+ c/ X& Y% R( \
这里给个步骤：
8 `7 Z& N  Q& H; Y8 p, \1.绘制螺旋线中径圆草图；
3 u3 v# A2 G2 Q& p2.生成螺旋线；
# n9 l3 O  y. E) v7 _1 F1 _5 r7 h3.在中径圆草图基准面绘制牙型草图；
) \# D! e; E3 z1 Z) ?4.利用“穿透”几何关系，将牙型草图附到螺旋线上；
' [6 u3 {" I1 }# c$ y' g5.用旋转切除即可。

够详细，第五步说成是扫描切除更好

fengyun5290 · 发表于 2008-6-14 09:10:30

现在都已经是标注件了

xiaogao021 · 发表于 2008-6-27 23:25:07

同意十楼的，可以用注解里的装饰螺纹线，不一定要画出实际的牙齿来，工程图时你怎么办？
