怎么把CAD的图在UG中变成实体

wanglaodao · 发表于 2008-6-5 12:41:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位老大:
怎么把CAD中的两个视图放在UG中并拉伸成一个实体!
这样就减轻很大的工作量了啊!

sxsanyi · 发表于 2008-6-5 13:19:33

把你要做的图发上来看一看。

junxiacad · 发表于 2008-6-5 13:32:39

你把CAD图转到UG中用拉伸相交即可!

mashi005 · 发表于 2008-6-5 13:33:30

放在不同的层中做就可以了

wlz1022 · 发表于 2008-6-5 16:32:59

把几个视图变换一下放置平面，或分别转到不同草图中，重新附着，分别拉伸求交。

newbfans · 发表于 2008-6-5 16:38:23

还是不太明白你的意思.
你要拿二维图做实体?那只能当草绘用了.

ccyccy01401 · 发表于 2008-6-5 16:53:05

我觉得简单的圆和方形可以，但是复杂的型面肯定会不行

y5923 · 发表于 2008-6-5 20:05:07

我是这样用的，大伙给点意见。把cad图处理一下，转到ug中，添加到草绘里修改，完整。拉伸、旋转、交集等。

我估计还没有全智能的处理方法。

如有更好的方法，分享一下。

阿帕奇 · 发表于 2008-6-5 22:29:36

首先一点，要求二维画的要标准。美国人喜欢这么做

yuansfxiao · 发表于 2008-6-6 09:46:45

各位能说的清楚点吗对与我们这些新手来说你们说的太简单了  我没办法理解啊

具体怎么转  在画CAD的时候有什么要求  是在不同的层画  还是不同的视图画  画的时候有什么要求？  不同的图之间有什么地方是有关联的然后用什么格式转到UG里面  转出来后怎么做

求大侠能够回答一下  谢谢

luohuayu · 发表于 2008-6-6 10:22:17

要按照一比一的尺寸来画，然后可以直接用UG导入CAD的文件，可以转到草图下面，这样以后编辑的时候方便一些，转到草图中可以用现有曲线的命令，如果不要修改只是建模的话，也可以不用转到草图下面，用编辑中的变换命令，使曲线的位置正确后就可以通过建模的方式使用了，做曲面要麻烦一些。

sxsanyi · 发表于 2008-6-6 12:37:56

发一个二维图转立体图的实例。

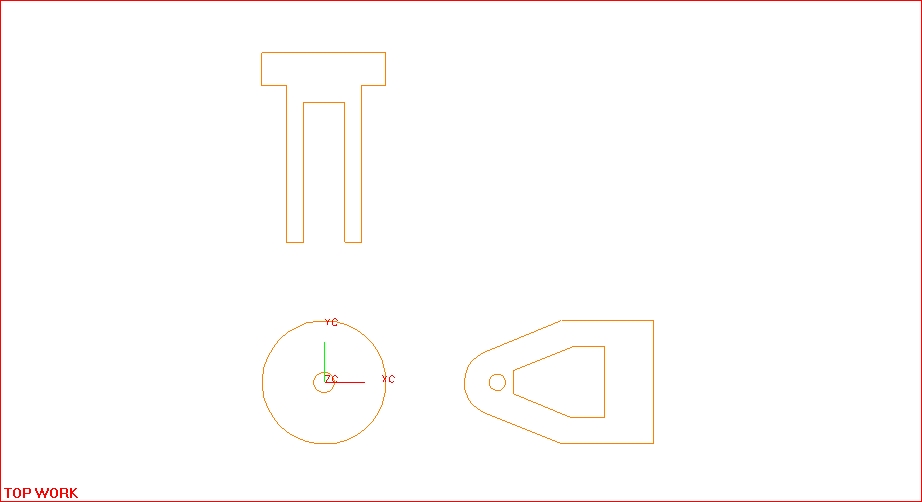

如图1所示，是一个从CAD 转过来的二维图。

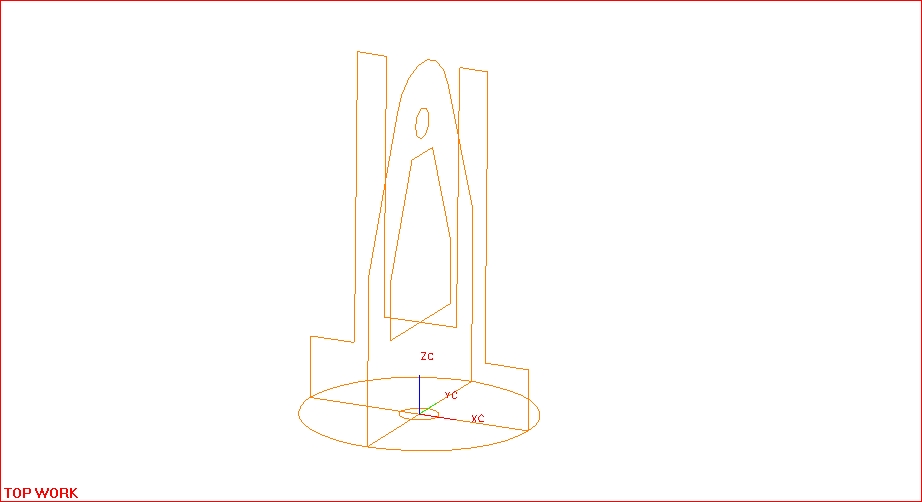

图2，把其中两个视图分别旋转90度，并移动到坐标原点。

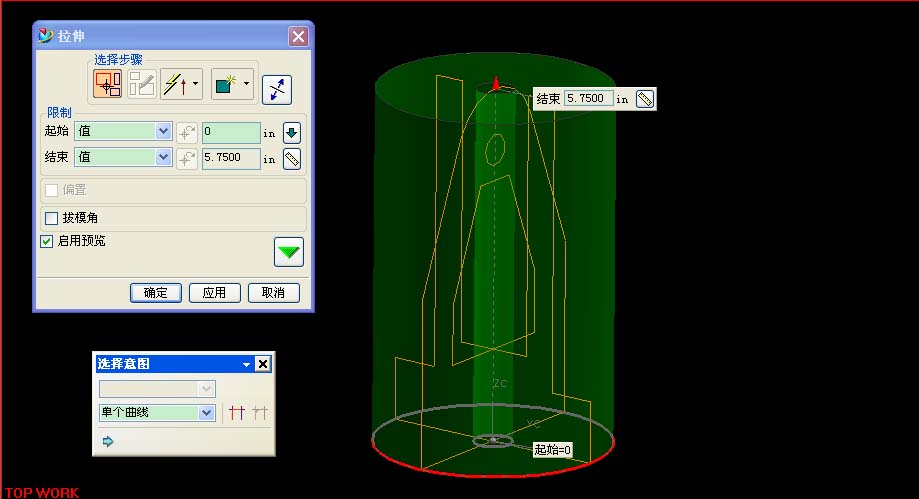

图3，拉伸底面的两个圆至指定高度。

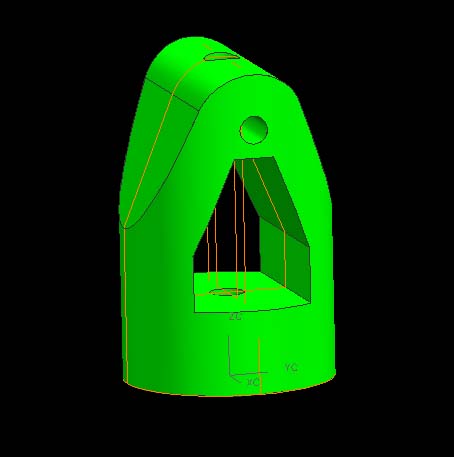

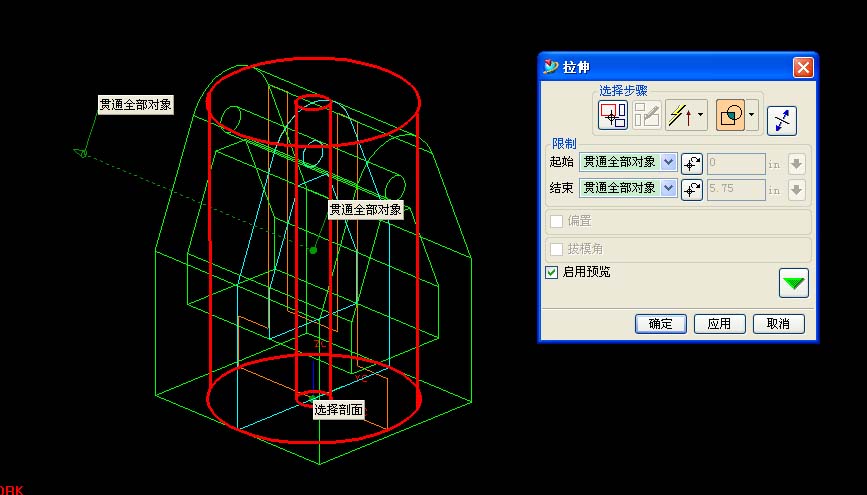

图4，选择其中的一个视图进行拉伸，并与前一部已拉伸的圆进行交运算，结果如图5所示。

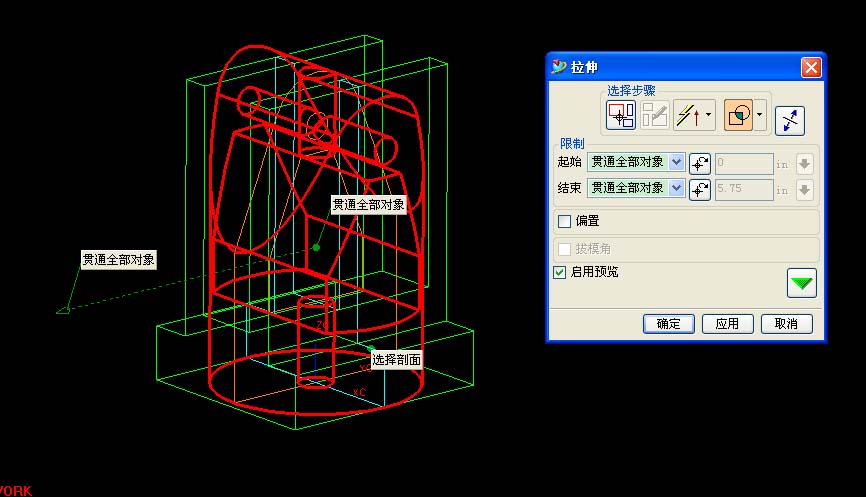

图6，选择另外的一个视图进行拉伸，与前一次拉伸的实体进行交运算。

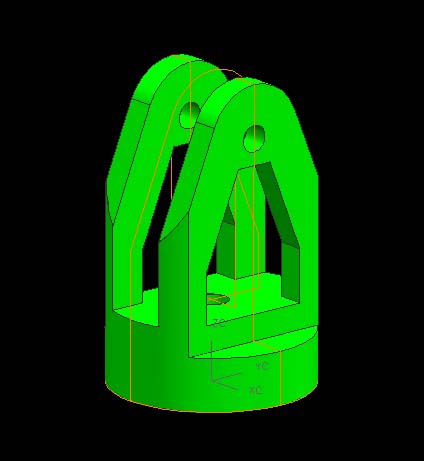

最终结果如图7所示。

wanglaodao · 发表于 2008-6-6 13:52:38

谢谢各位！我回去试试！

jickchen2008 · 发表于 2008-6-13 16:47:34

其实其原理就是：根据三个视图，同一比例尺寸做成2维图再转入UG，最后用拉伸或产品形状做成产品。

nornie · 发表于 2008-6-13 18:13:34

有带学习.怎么到入cad图还没有学会啊.请指教啊
