输出轴

sunping888 · 发表于 2008-5-28 21:38:54

您需要登录才可以下载或查看，没有帐号？注册

x

给出轴的各段直径1轴=40mm、2轴=45mm、3轴=50mm、4轴=50mm、5轴=52mm。
长度1轴95mm、2轴=100mm、3轴=48mm、4轴=10mm、5轴=16mm。

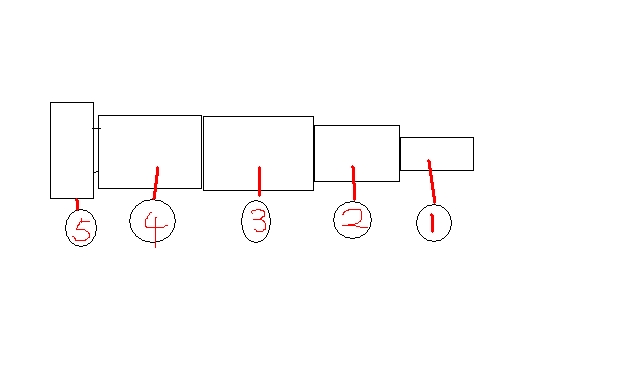

图如下：

哪位能提点意见。谢谢！

_________________________________________________________
请楼主，完善这个讨论话题。如果无完善意见，那就没有必要再讨论了。

liwei123 · 发表于 2008-5-29 00:05:39

不明白你的意思具体点

sunping888 · 发表于 2008-5-29 07:18:36

一级减速器的输出轴。

gaoyns · 发表于 2008-5-29 08:04:37

轴的用处多种多样，既没有公差要求，也没有表面粗糙度要求，要大家提哪方面的要求？图中台阶交会处看似砂轮越程槽，是否都要磨削，若不是，画成圆角受力较好。图画的不完整，既然是输出输就应有键槽，连轴中心线也不画，让人很费解。

lhf999 · 发表于 2008-5-29 08:45:19

只有一个意见：草图最好也是按照比例画，也要按照制图的规定，尤其现在是计算机制图，很容易做到的，转到正式图纸也方便，何必多一张图呢。

shifeng18 · 发表于 2008-5-29 09:09:50

一般轴的工作图让别人提意见，应该指出提意见的范围，或者将安装部件图附上以便看轴各部位的功能，必要时附输出转矩等等。否则我们的意见没有根据，也提不出来。

eastlakewater · 发表于 2008-5-29 12:57:07

你表明是输出轴
你输出什么啊？
如何输出？
一般的输出轴必须有键或则花键----------起承上启下的作用
你的那？
输出轴都有轴承档---------如果是50，那么52又是什么啊？轴承的安装尺寸？不对把。
如果是？长度又不对。你到底要如何输出？
-----------------------

zywzxxx · 发表于 2008-5-29 13:46:32

看来朋友的问题没有得到解决,别人也一头雾水啊!一根完整轴的图,应有尺寸,公差,行位公差.加工符号.等

FZH628 · 发表于 2008-5-29 14:20:19

装齿轮的键槽？输出轴端的键槽？锁紧螺纹？　---------

W19851229 · 发表于 2008-5-29 15:23:52

提示: 作者被禁止或删除内容自动屏蔽

helhy · 发表于 2008-5-29 17:11:12

楼主要不是个学生，要不就不是搞机械的。。你这个图完全没法看！建议去下载个机械设计手册先学习一下在做轴！
