当我用结构钢件来做图时，发现里面的规格好少，就只有那几种规格的，无法进行选择合适的规则。大家是如何做的？如果下一个结构件库放在哪里才能有用？

ldy188 · 发表于 2008-5-30 17:47:58

D:\Program Files\SolidWorks\data\weldment profiles
把你座的结构件放在上面的文件夹里就可以调用了。

guoquanfeng · 发表于 2008-5-30 18:38:05

结构钢件多查手册画截面是较容易的

简单的自我 · 发表于 2008-5-31 13:10:50

可是SLDLFP格试如何输入？

wwwzzzvvv · 发表于 2008-5-31 21:41:09

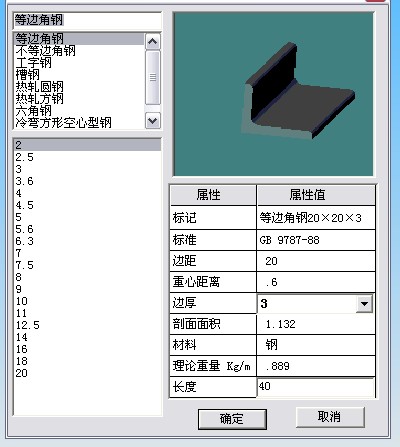

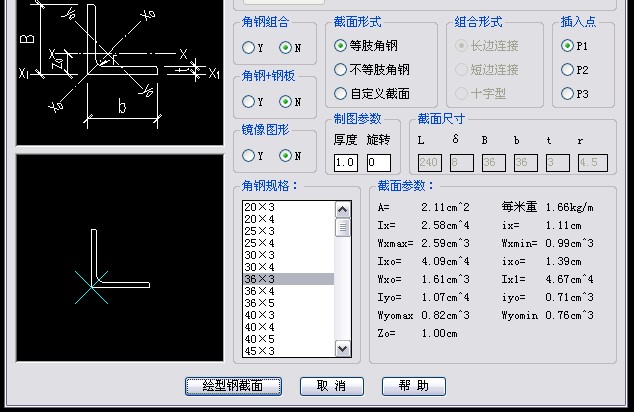

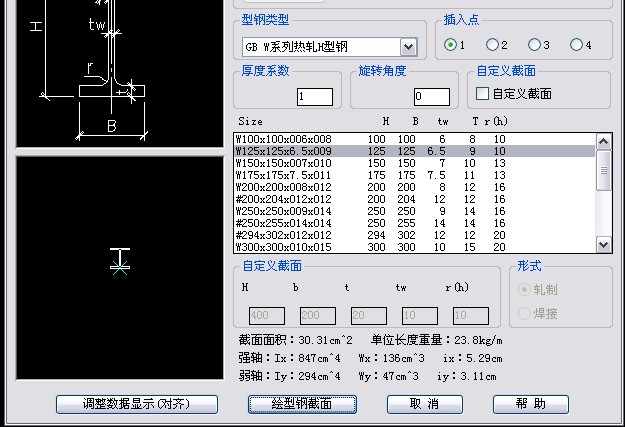

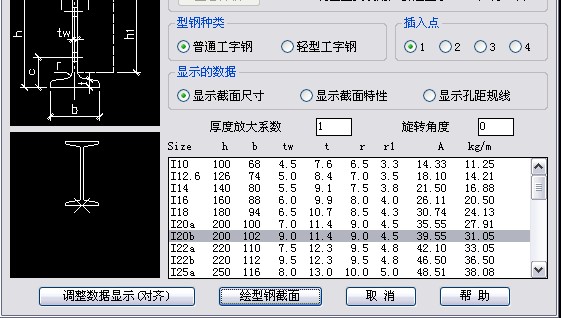

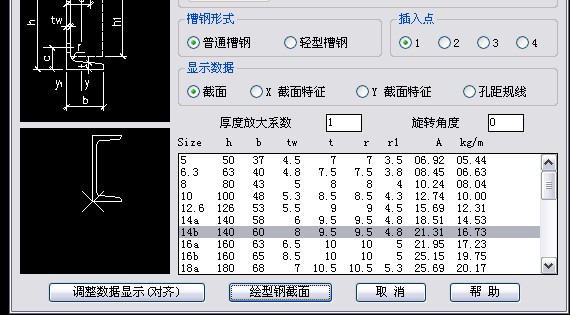

CAD插件里基本都有啊，或者用法恩特标准件插件。

简单的自我 · 发表于 2008-6-1 11:33:13

我没有法恩特插件呀。

wwwzzzvvv · 发表于 2008-6-1 11:58:20

你可以在论坛内找找，论坛里面有啊。

hahap · 发表于 2008-6-1 17:09:13

自己添加截面草图到库特征里即可，结构件文件夹在系统中的路径为：X:\Program Files\SolidWorks\data\weldment profiles\iso

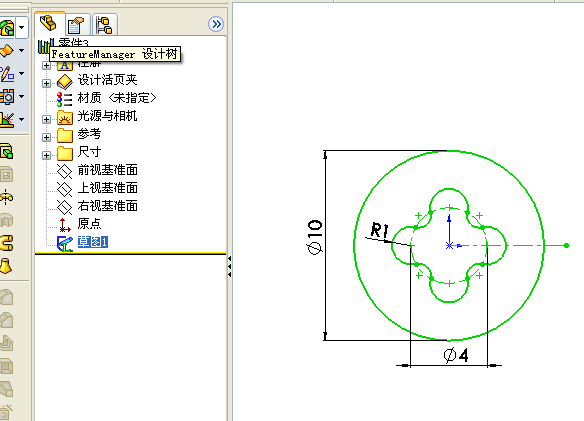

可以自己在里面新建一个文件夹，画好草图，

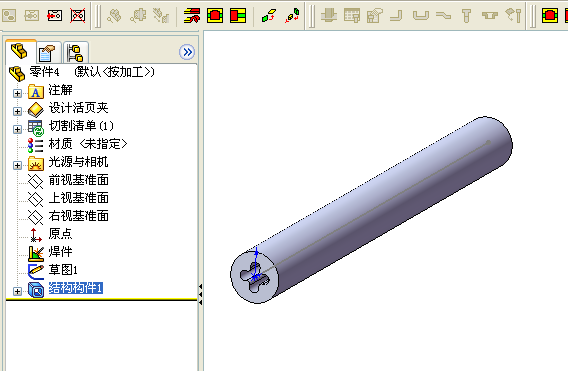

在设计库里“添加到库”，自己记住保存的路径及保存文件名。结构件的运用。

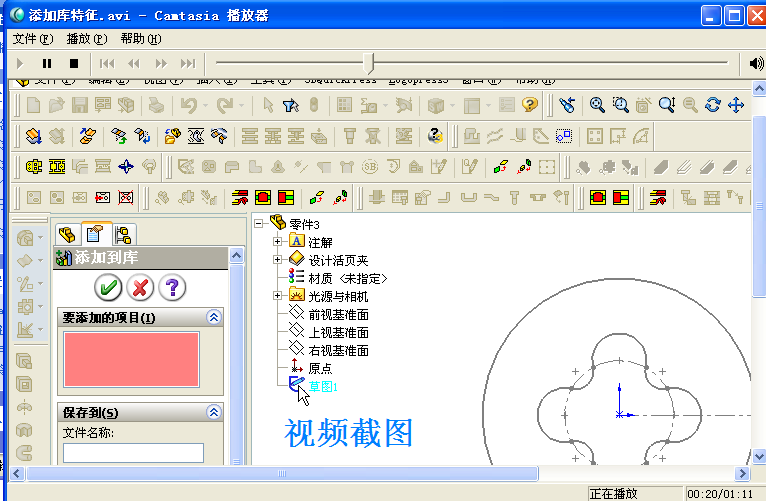

操作方法视频:

添加库特征.rar (1.91 MB, 下载次数: 1692)

简单的自我 · 发表于 2008-6-1 18:36:09

多谢你的详细解答，表示感谢。

zyf_000 · 发表于 2009-3-14 10:24:32

太好了，

:) :)

qmjvip · 发表于 2009-5-10 14:20:10

哈哈谢谢点评,很不错

CSD3111 · 发表于 2009-6-29 15:07:30

原帖由 hahap 于 2008-6-1 17:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif' B/ |! N! ?- z1 D% o1 F7 c
自己添加截面草图到库特征里即可，结构件文件夹在系统中的路径为：X:\Program Files\SolidWorks\data\weldment profiles\iso
$ }& h" [1 F6 |$ e8 L a7 [7 ]可以自己在里面新建一个文件夹，画好草图，
, r$ ]/ Q: q6 m. i) ]" E3 g6 c855507
4 B3 X1 l- ^1 M, c7 n
, `8 D+ G- q9 h0 Y) S" x. x# q& Y在设计库里“添加到库”，自己记 ...

谢谢，有用！

zzp_zjh · 发表于 2009-9-5 16:24:11

太感谢hahap的指点！！！！

huwenliang · 发表于 2009-9-5 20:40:19

是好办法。下载好好学习。

周和见 · 发表于 2009-9-5 21:10:16

8#是高手佩服

datafield · 发表于 2009-9-6 09:32:44

SW焊接自带库里好像没有钢板这些的，我看到工厂里经常会用一些钢板焊接一些铁箱，比如铸造的砂箱，或工人的工具柜什么的，这些零件用焊接画就可以了，但是找不到钢板的型材文件。

鸿浩 · 发表于 2010-1-7 12:42:25

三维网真强大，什么都可以在这里面找到，正需要呢，谢谢经验分享！

jiba35 · 发表于 2010-1-7 15:49:04

5#你说的CAD插件是不是要自己下啊？？？

在哪里下能告知么？？？？

ryyhui · 发表于 2010-3-9 11:41:23

用FNT的标准件，无法进行裁剪。。这是比较郁闷的

scwangfs · 发表于 2010-4-15 16:05:27

怎么添加各种尺寸

fansishang · 发表于 2010-4-15 19:49:47

谢谢楼主分享，

wang_518dx · 发表于 2010-5-31 17:06:47

三维网论坛很强大呀！

wang_518dx · 发表于 2010-5-31 17:07:23

谢谢楼主分享，楼主辛苦了！

hwbaxj1314 · 发表于 2010-8-16 12:41:02

哈哈哈···
终于弄出来了啊··
豪爽啊！

yzshe21 · 发表于 2010-8-16 13:03:33

我还以为FNT生成的结构件真不能裁剪呢。吓我一跳……
