如何绘制英制管螺纹孔？

wysir · 发表于 2008-5-15 10:07:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

小弟我找了半天也不晓得建模时怎么做英制管螺纹孔？
请高手指点，
谢谢！

GAOLIZHONG1974 · 发表于 2008-5-15 10:46:26

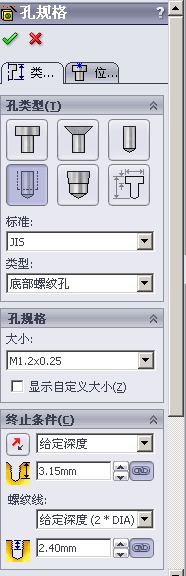

你在标准里选择英制孔就可以了，见图

wysir · 发表于 2008-5-15 11:23:47

画出来的孔径不正确啊，兄弟
我也这样画过
比如1/4的，我画出来测量底孔直径才8
实际是11.445啊

GAOLIZHONG1974 · 发表于 2008-5-15 11:38:35

原帖由 wysir 于 2008-5-15 11:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif& p9 q! H5 y# J* u* q! O2 [/ A
画出来的孔径不正确啊，兄弟
* p: `0 C3 m/ z/ n9 X! V我也这样画过, y* J8 J4 G" ?/ h: s4 e
比如1/4的，我画出来测量底孔直径才8+ K. a, G* G5 Z$ b y/ H, R2 u: i" W' e
实际是11.445啊

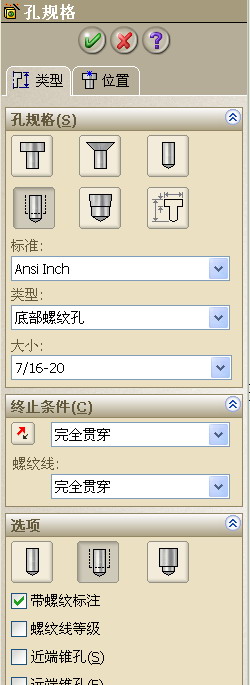

你写错了吧，1/4底孔不可能是8，我试验了一下，1/4－20，底孔是5.11，肯定比实际的1/4（6.35）要小，这是对的。

wysir · 发表于 2008-5-15 16:24:29

我想要的是英制管螺纹的孔啊,并不是普通的螺纹孔
查表小径的尺寸11.445 并不是25.4/4=6.35

GAOLIZHONG1974 · 发表于 2008-5-15 16:30:41

你是查的哪个表？是不是看错了

GAOLIZHONG1974 · 发表于 2008-5-15 16:50:18

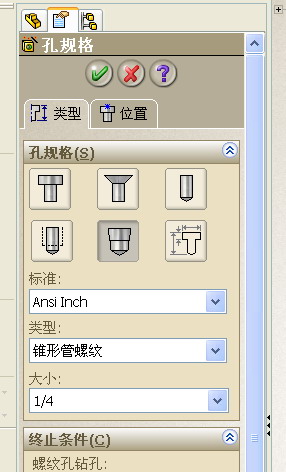

是我错了，应该用异形孔向导里的管螺纹孔，不能用螺纹孔。

wysir · 发表于 2008-5-22 17:31:16

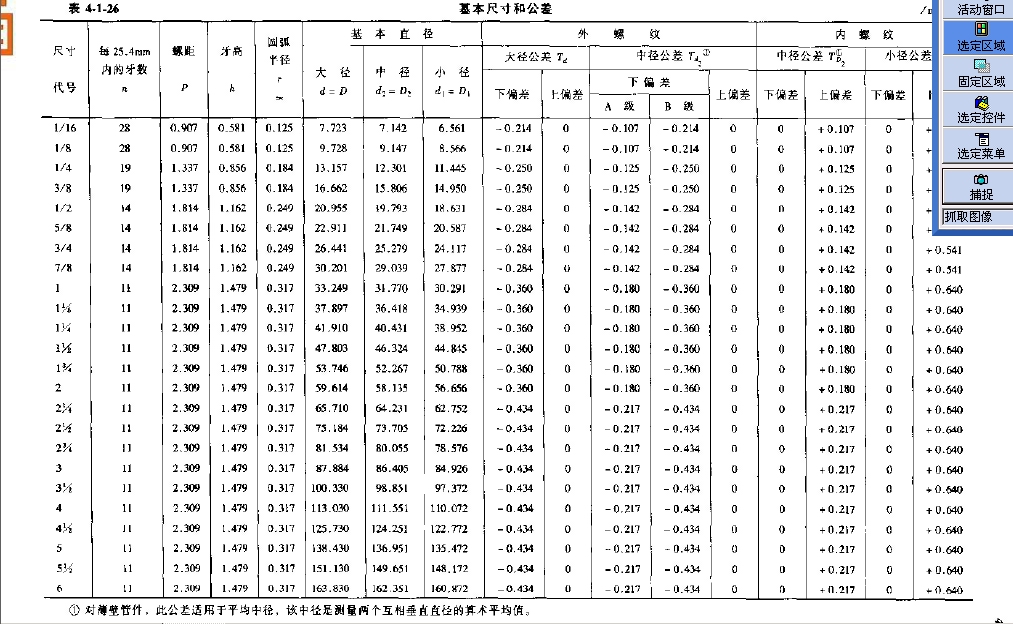

4楼的兄弟,请看此表,国标GB/T7307-2001

模具是什么 · 发表于 2008-9-16 16:11:43

兄弟没错的！~英制1/4的管螺纹的底也是应该11.2MM~!~!

feixiangquan · 发表于 2010-8-16 16:11:59

英制的外螺纹怎么画啊？
