用包覆切除的键槽怎么标不了尺寸

anping163 · 发表于 2008-4-28 14:11:54

您需要登录才可以下载或查看，没有帐号？注册

x

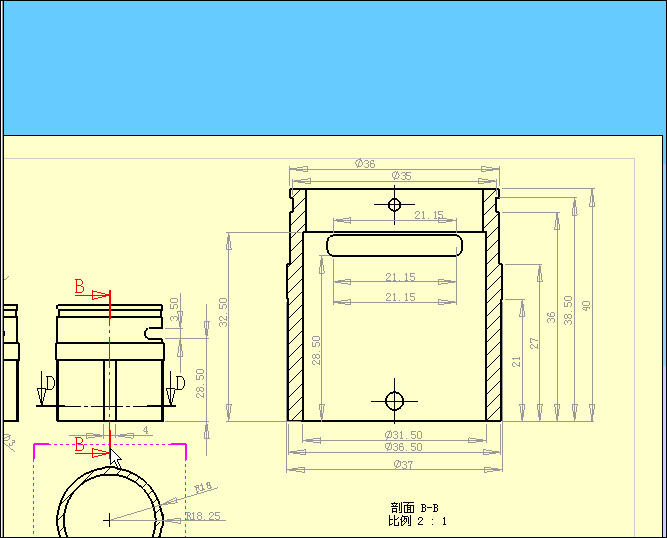

我用包覆在圆筒上切除的键槽怎么标不了尺寸，请教，那要如何解决

anping163 · 发表于 2008-4-28 14:16:34

我是用SW2006做的，然后用GGG。EXE，生成的JIF动画。

chengmu · 发表于 2008-4-28 14:44:07

因为包袱加切除本身已改变了原草图形状，是渐变的，所以，不宜标注尺寸。
如果用投影方法切槽，则可标注。

guoquanfeng · 发表于 2008-4-28 15:11:49

切除键槽我一般是选基准面进行拉伸切除

chengmu · 发表于 2008-4-28 15:18:37

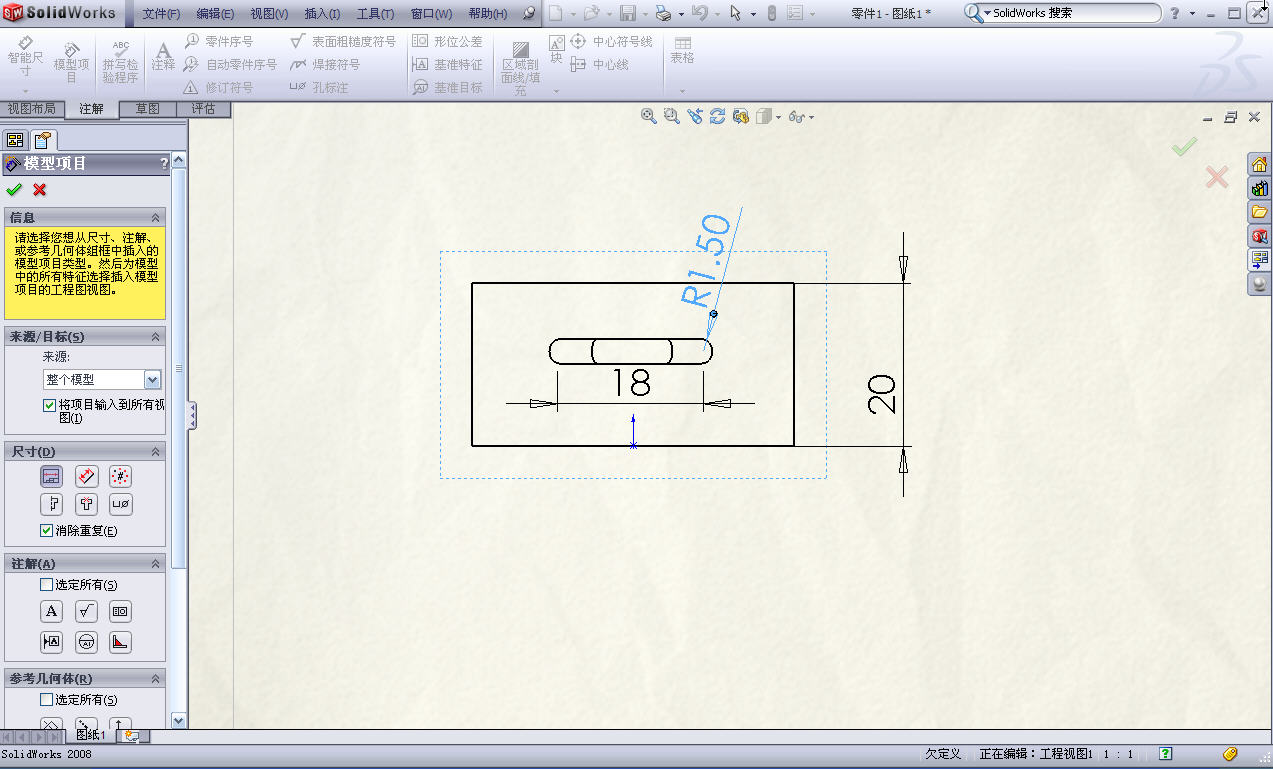

可以用“模型项目”进行标注

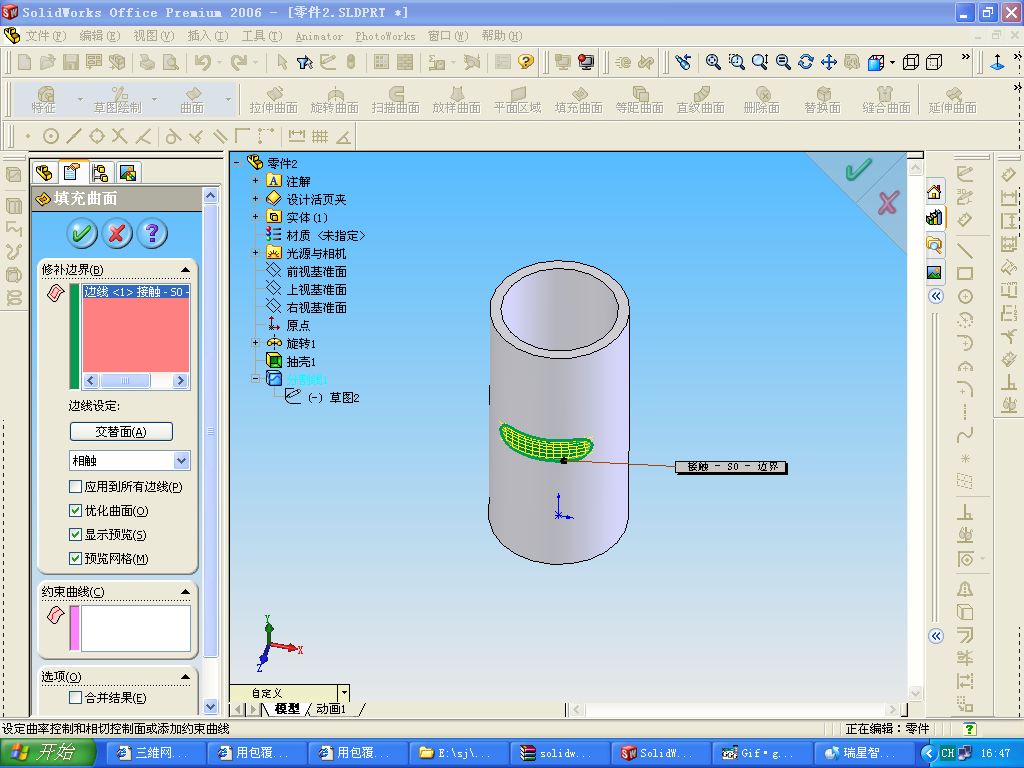

[localimg=1004,637]1[/localimg]

大洗衣盆 · 发表于 2008-4-28 15:31:30

楼主都是手动标注,这样不好.最好是自动标注,既楼上所说的项目标注.

这样即使模型尺寸改变,工程图此存也跟着改变.这样才是3D设计软件的优势.

如果象你这样手动标注,修改了.模型尺寸再重生工程图很容易出现无效尺寸.

稍后给你上PP..

anping163 · 发表于 2008-4-28 16:57:25

原帖由 anping163 于 2008-4-28 14:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif& _* t# A' I! S( c3 W ^
我是用SW2006做的，然后用GGG。EXE，生成的JIF动画。

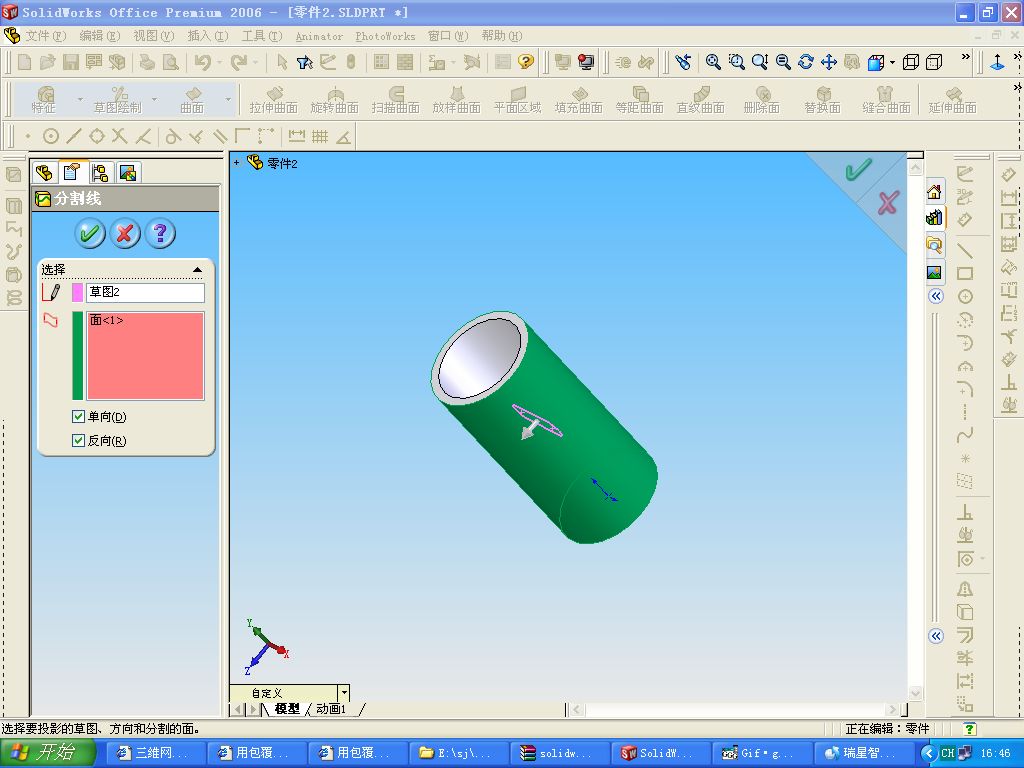

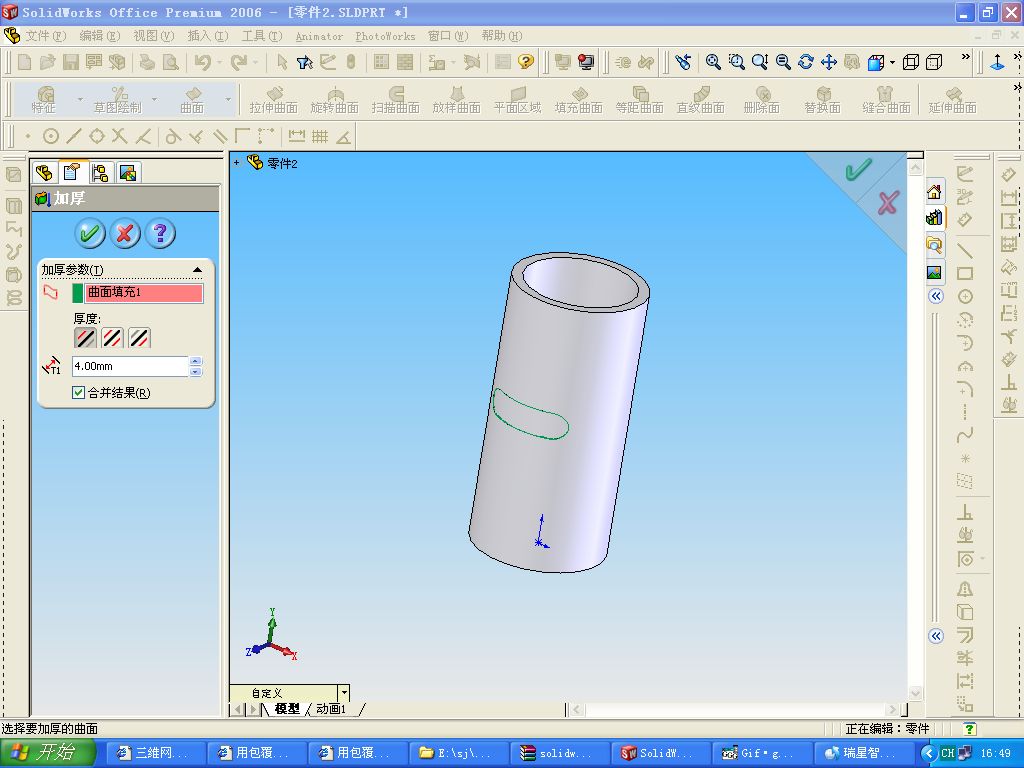

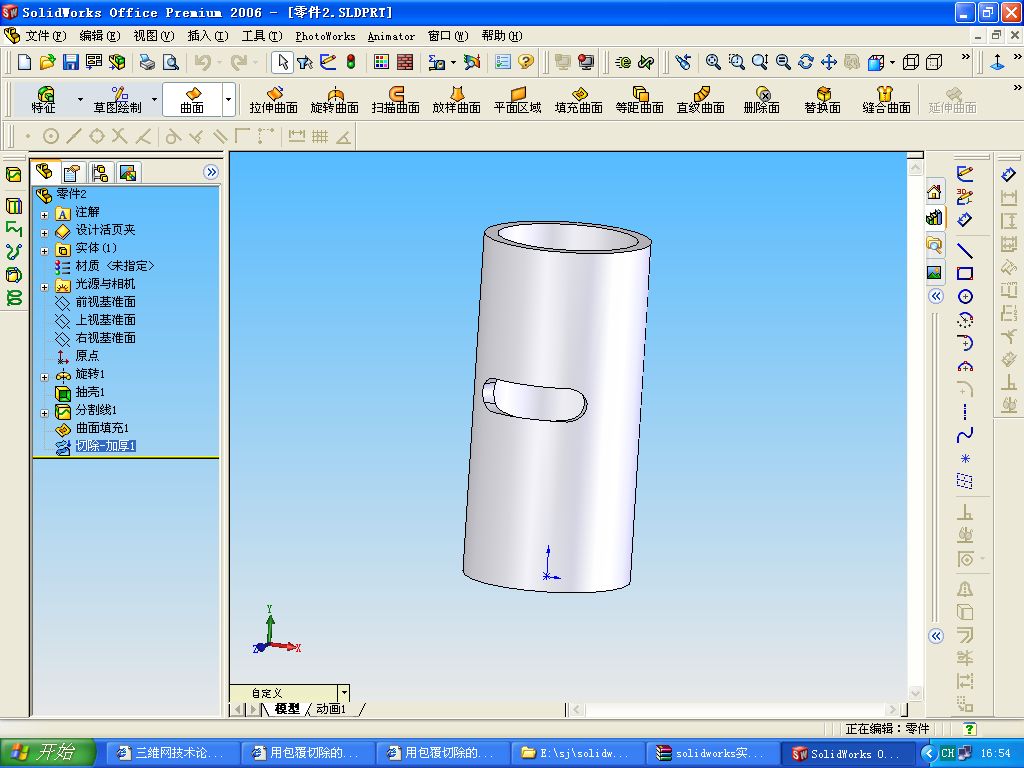

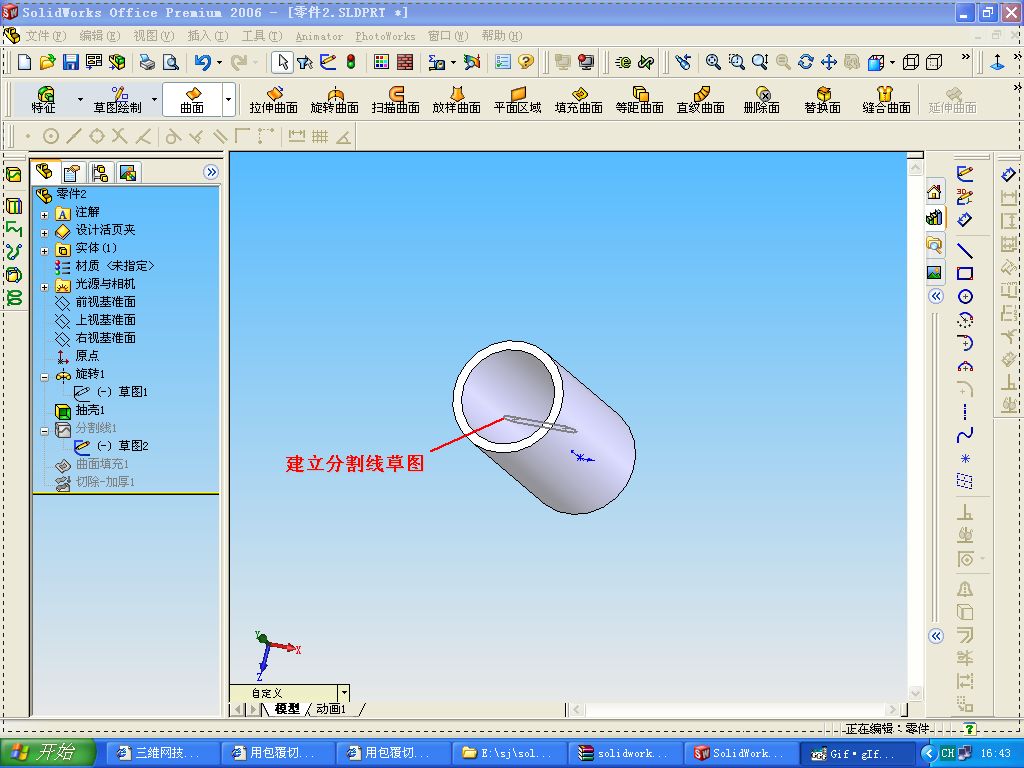

在概几个步骤如下，做出后，好像也不能标注。

大洗衣盆 · 发表于 2008-4-28 17:04:00

我做完了教程,可是上传到优酷不太清楚...

对付看下吧.

http://v.youku.com/v_show/id_XMjU3MDA0NjA=.html

大洗衣盆 · 发表于 2008-4-28 17:08:43

上传一下原文件吧.

10个附件.

[ 本帖最后由大洗衣盆于 2008-4-28 17:16 编辑 ]

anping163 · 发表于 2008-4-28 17:09:29

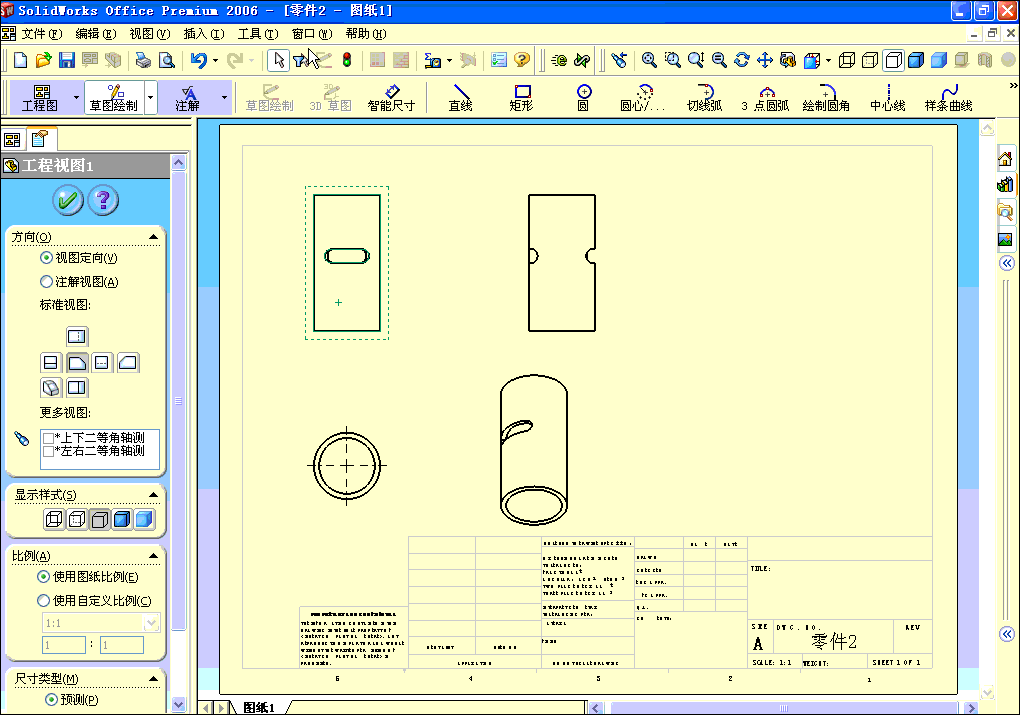

上面的零件，到工程图后，一是用楼上所说用“插入—模型项目”结果，一个尺寸也没有显示，后来用智能尺寸，切槽部份也标不出来。不是何故

jsmoka · 发表于 2008-5-25 23:44:00

呵呵,包覆也不怎么好用的哦!
