ＣＡＤ２００４里，标注重要尺寸，怎么设置的啊？

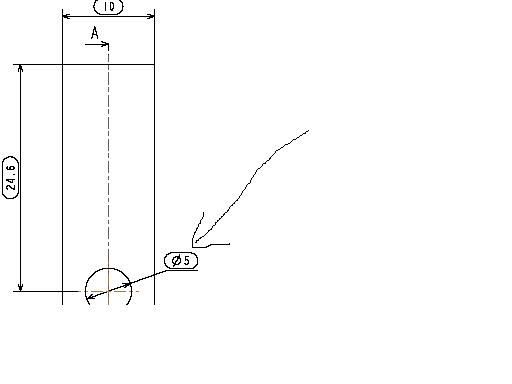

就是尺寸文字外边的那个框，见下图

47379794 · 发表于 2008-4-23 16:36:06

用方框代替不行吗？

47379794 · 发表于 2008-4-23 16:42:53

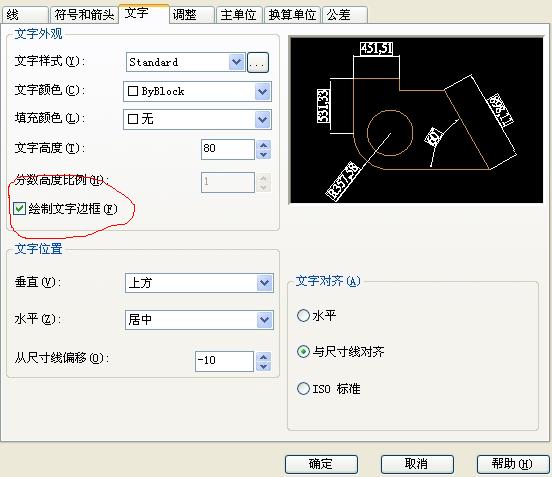

这样可以吗？

blackbird · 发表于 2008-4-23 16:52:52

补充一下：
加方框的尺寸不是重要尺寸，而是理论尺寸，一般需要跟公差配合标注

石小孟 · 发表于 2008-4-23 16:53:24

谢谢楼上2位。
只有方框？没有图中的形状吗，可以自己定义不？

blackbird · 发表于 2008-4-23 17:12:35

画机械图要符合国标，这样才好跟别人交流，自己画的符号别人看不懂
cad也没有准备其他符号，只能自己画一个

石小孟 · 发表于 2008-4-23 17:19:41

鬼老给的图纸，全是有这些“重要尺寸”的符号的，现在需要转化中文发下去，搞这个形状真烦

:mad:

blackbird · 发表于 2008-4-23 17:25:23

一个国家一个标准，如果不遵循国家标准就更麻烦了

kkk8002 · 发表于 2008-4-23 22:25:36

重要的尺寸都要标出公差的

石小孟 · 发表于 2008-4-24 07:59:42

公差好解决,主要是那个形状

lhf999 · 发表于 2008-4-24 08:28:14

简单一点，加上其他符号吧，比如前缀或后缀分别加上一个五角星号（☆），并注明“带☆的尺寸为重要尺寸。”

另外，3楼说的在标注样式里面设置的话是对所有尺寸有效，如果只有几个尺寸是需要这样标注的话反而不方便。

[ 本帖最后由 lhf999 于 2008-4-24 08:33 编辑 ]

大有茗堂 · 发表于 2008-9-22 16:52:37

原帖由 lhf999 于 2008-4-24 08:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 X* q. H/ \& g4 n简单一点，加上其他符号吧，比如前缀或后缀分别加上一个五角星号（☆），并注明“带☆的尺寸为重要尺寸。”
0 o9 o& ?5 k6 a8 @) [
4 f- e5 n: l. m4 s5 T$ ]* {# Q另外，3楼说的在标注样式里面设置的话是对所有尺寸有效，如果只有几个尺寸是需要这样标注的话反而不方便 ...

看来还是这个方法比较方便　
