如何才能在CAD中标注标准尺寸的方框符号

shenwenbin110 · 发表于 2008-3-31 18:47:05

您需要登录才可以下载或查看，没有帐号？注册

x

如何才能在CAD中标注标准尺寸的方框符号

[ 本帖最后由唐昕晨于 2008-4-5 11:49 编辑 ]

wsj249201 · 发表于 2008-3-31 18:53:51

原帖由 shenwenbin110 于 2008-3-31 18:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ F5 C* s( p7 F! r0 ]8 }如何才能在CAD中标注标准尺寸的方框符号

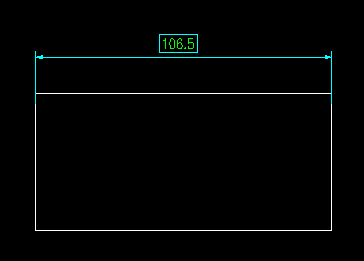

是这样的吗？

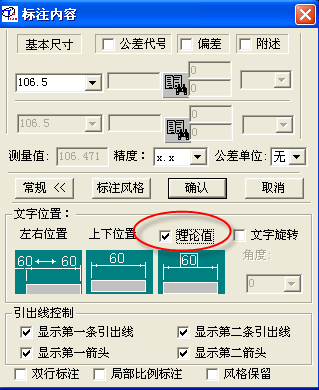

你可以适用清华天河软件的标注功能

，看下图的选择

lhf999 · 发表于 2008-4-1 10:04:18

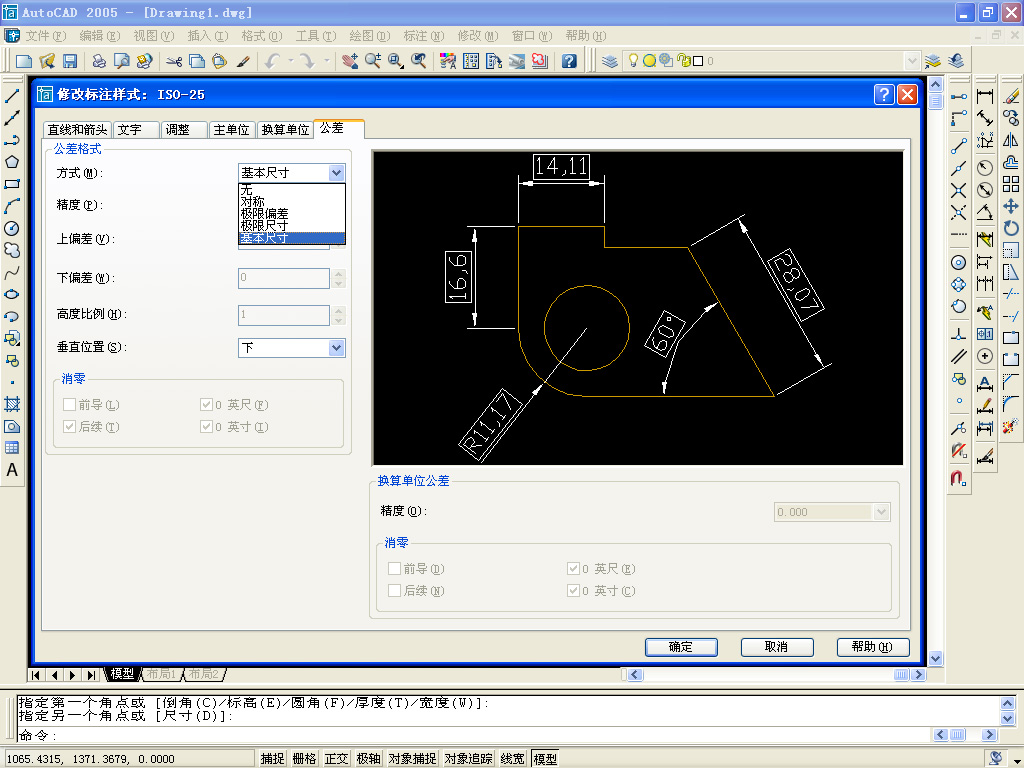

如果是AUTOCAD，在该尺寸的特性栏中的公差中“显示公差”选择“基本尺寸”即可。

drduying · 发表于 2008-4-1 10:59:55

回复 1# 的帖子

zyg203 · 发表于 2008-4-3 15:47:21

可以用燕秀工具箱,安装后打开CAD里面的命令直接就能标注成你需要的

唐昕晨 · 发表于 2008-4-3 18:43:31

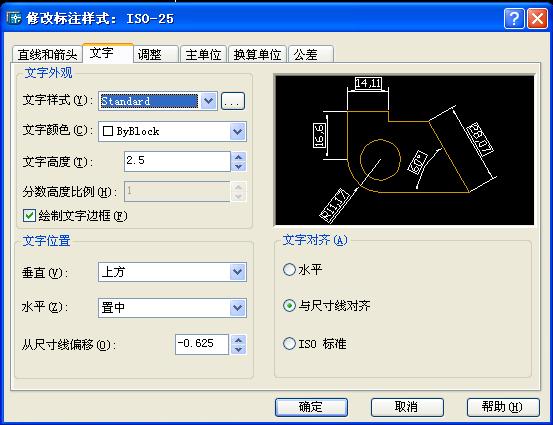

在“标注样式”里面修改“文字”－“绘制文字边框”

19720205 · 发表于 2008-4-12 13:28:22

又学习到了实用的知识技巧

shenjian5060 · 发表于 2008-4-13 15:29:10

看了许多,我还是觉得6#的方法最好.
