[原创] anycasting高压压铸如何设置冲头运动，想了解的请进

 关闭 [复制链接]
sunsim
发表于 2008-3-24 23:38:35 | 显示全部楼层 |阅读模式 来自： 中国浙江宁波

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
经过本人几天来不懈的努力与研究，现在终于把这个难题给解决了！！！ 1 w0 Y9 W0 z* t+ P9 k, q, i

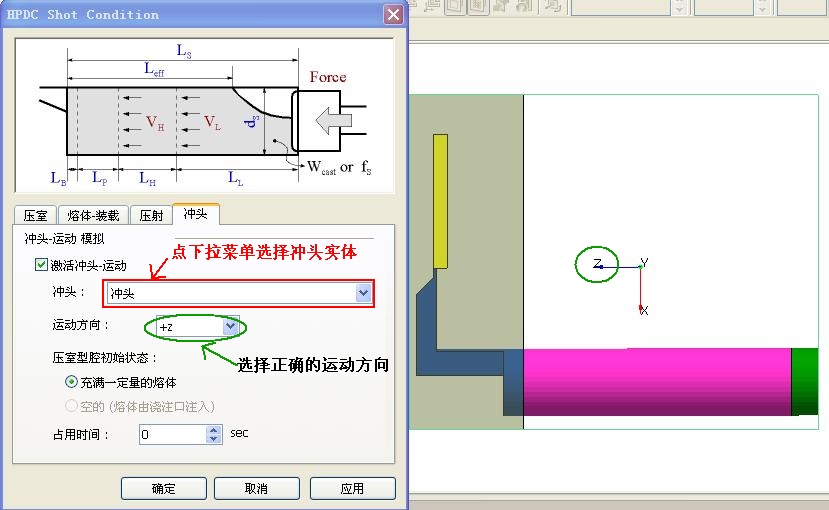

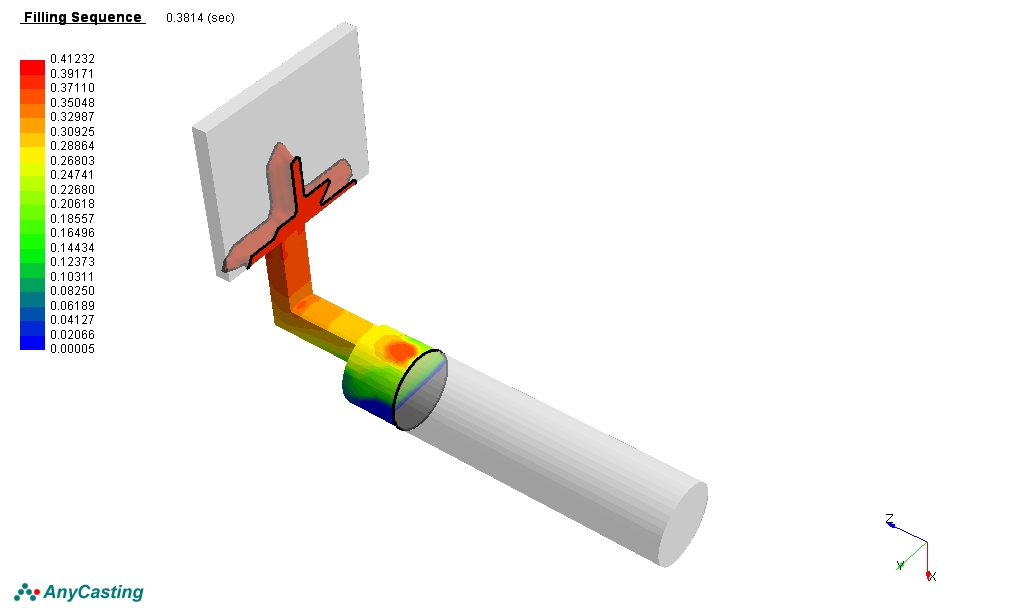

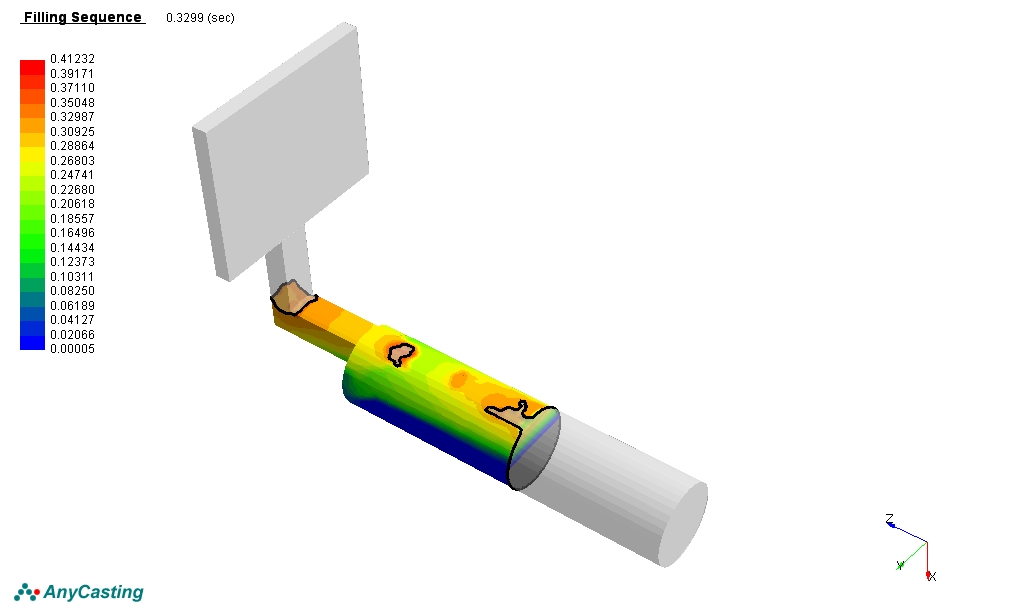

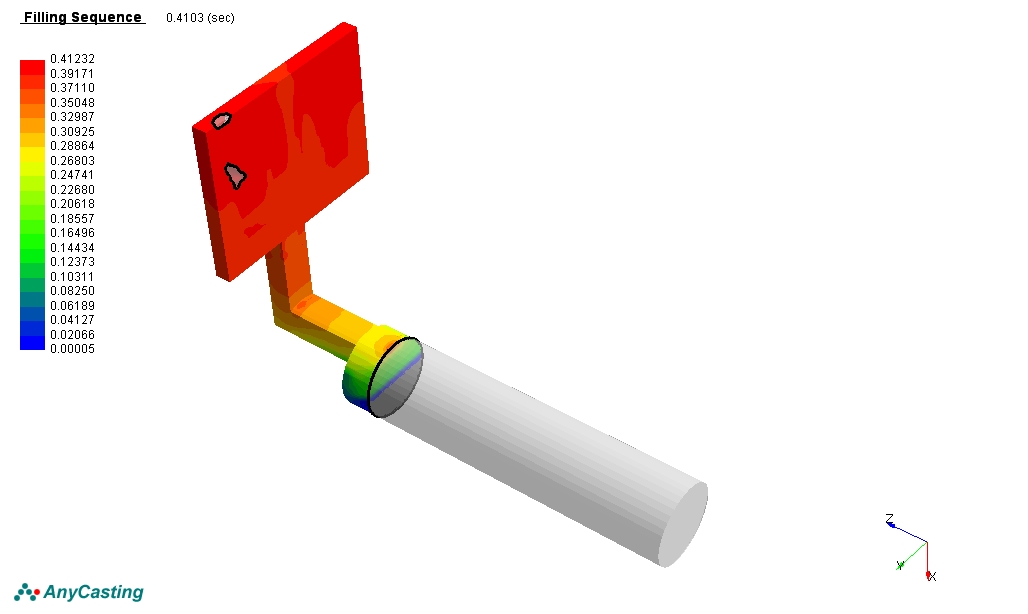

anycasting 冲头运动示例请看下面我做的一个简单的模拟。6 n- B+ M6 t- c6 q: r
压缩文件为冲头运动的视频文件。6 A: j( Q6 m0 w8 }- G0 A9 G+ q; j2 n

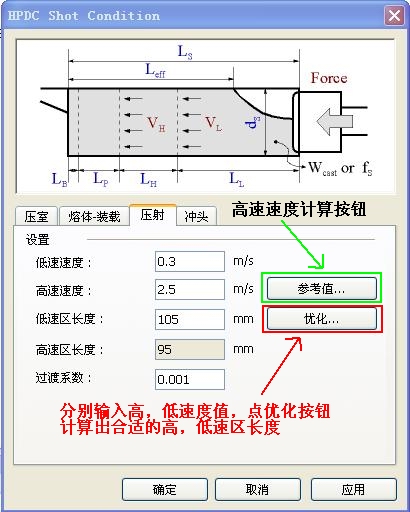

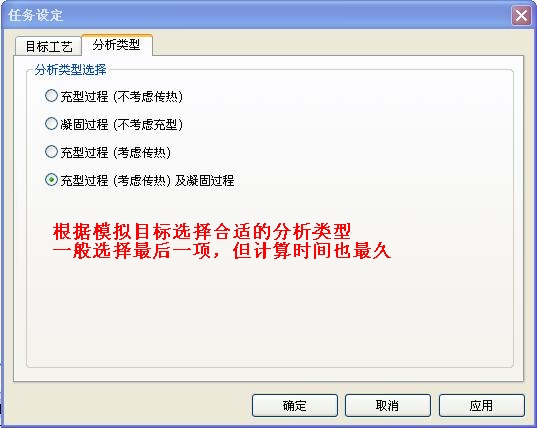

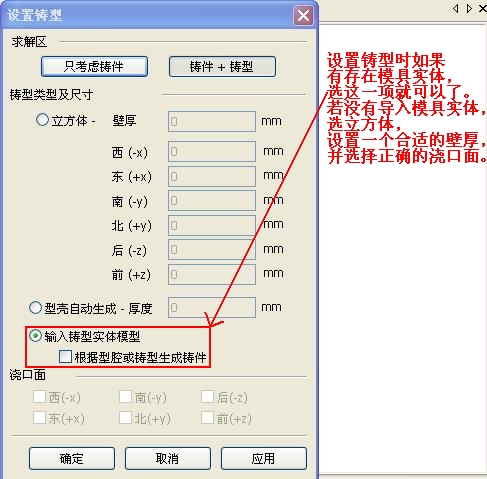

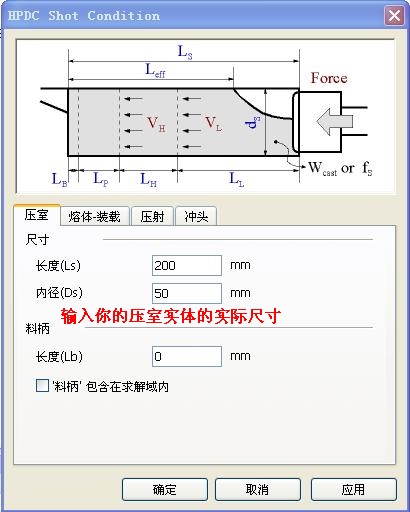

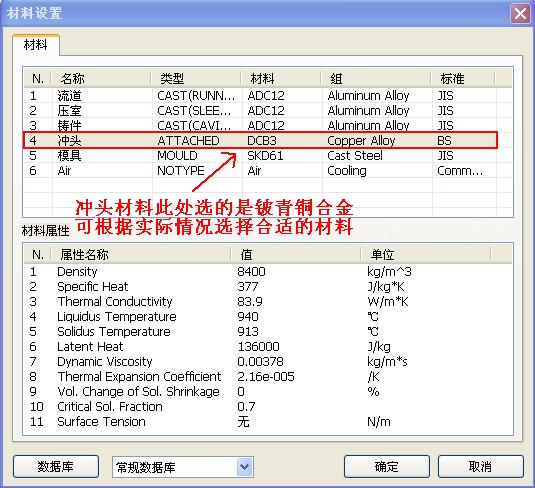

具体设置过程我会以图片加说明的形式贴上来，欢迎大家跟帖讨论。7 H9 J' s1 R8 s( N0 x
) G5 [: O& T/ s0 {
[ 本帖最后由 sunsim 于 2008-3-27 21:18 编辑 ]

冲头运动视频.rar

1.05 MB, 下载次数: 47
回复

举报

sunsim
 楼主| 发表于 2008-3-24 23:46:06 | 显示全部楼层 来自： 中国浙江宁波
有什么问题欢迎来我的QQ群讨论问题
+ p4 A6 h0 G" T9 n+ h群号：57525471
回复 支持 反对

举报

qwli
发表于 2008-3-25 07:33:43 | 显示全部楼层 来自： 中国浙江台州
能否分享您的努力成果good
2 g& A. Z9 ?4 a& `可以的话把这个过程全部分件发给咱，在此先谢过了+ b# V$ l3 e* c8 T+ q! f' U" x
E-MAIL:crezi088@163.cmo
回复 支持 反对

举报

qwli
发表于 2008-3-25 07:54:44 | 显示全部楼层 来自： 中国浙江台州

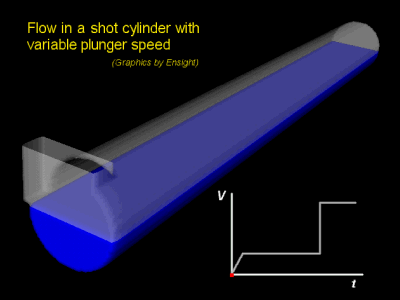

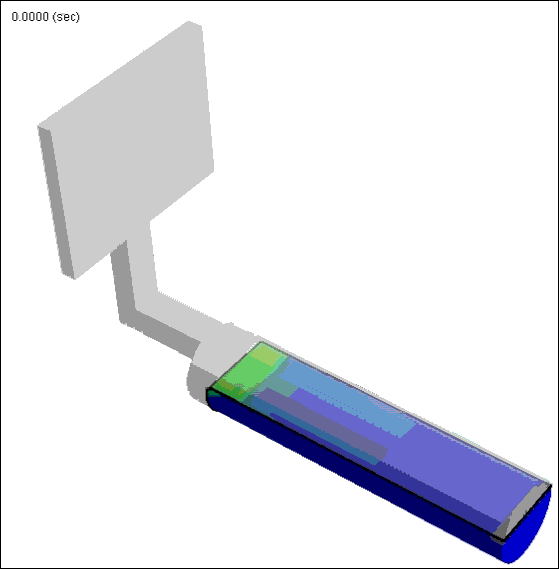

从其它网找的 冲头加速运动
回复 支持 反对

举报

harqi
发表于 2008-3-25 08:41:12 | 显示全部楼层 来自： 中国浙江温州
不错,楼主辛苦啦!     % ?% F0 e/ @/ g- h0 A5 S! K

0 d/ {/ K  j! W6 U+ j; W( \: b能否把anyPRE文件发上来学习一哈子！                .! T" F2 C6 S( u3 C8 h$ P0 @
6 H/ i* n- E3 Z
[ 本帖最后由 harqi 于 2008-3-25 08:44 编辑 ]
回复 支持 反对

举报

qwli
发表于 2008-3-25 08:51:55 | 显示全部楼层 来自： 中国浙江台州
原帖由 harqi 于 2008-3-25 08:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- z' J- n" W4 {+ O" \8 D不错,楼主辛苦啦!
% R% d) V" f( v2 M9 e6 S6 I, H. F2 g  N; G
能否把anyPRE文件发上来学习一哈子！                .
2 V2 r7 [3 ^* E4 ]9 v

0 Z. g: d: a7 }6 G" V  q, c/ Z矣老大没受到正版的技术支持
回复 支持 反对

举报

win99
发表于 2008-3-25 09:46:43 | 显示全部楼层 来自： 中国上海
呵呵,建议大家还是不要把主要精力放在这些细微末节上的追求吧, # q. }" R0 H7 {5 V2 s
如何设置和实际铸造工艺匹配的边界条件才是铸造模拟准确的前提.
, C* u8 ~* [% t% a压铸里面的压室里的熔体流动和压室卷气的关系非常复杂,  跟每次熔体添加量,冲头前进速度,速度变化的转变点什么的都关系极大.而且受认为因素影响很大.: Q$ V0 G4 N+ I$ {4 {
$ a+ [7 _/ c5 y
在这些方面花太多力气,无疑会误导你对真正需要花力气思考的地方,例如流道的变化比,走向,温度方面的考虑等.$ S9 V5 @) b7 ^) z7 ?+ Z

7 I9 ?1 c6 s3 w3 |1 e7 Q个人意见,欢迎拍砖.
回复 支持 反对

举报

qwli
发表于 2008-3-25 10:09:21 | 显示全部楼层 来自： 中国浙江台州
原帖由 win99 于 2008-3-25 09:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 }+ H8 J: S; ^5 D/ e0 o1 K! P4 ~+ g呵呵,建议大家还是不要把主要精力放在这些细微末节上的追求吧, # |4 W4 O* i+ V6 i" L  F
如何设置和实际铸造工艺匹配的边界条件才是铸造模拟准确的前提. 4 _& w8 r. T; g# P: v# `. j
压铸里面的压室里的熔体流动和压室卷气的关系非常复杂,  跟每次熔体添加量,冲头前进 ...

- p+ L* c2 m! a: o6 X
- a4 C. Y; z2 j& M  O: [您是代理最清楚这软件的关键所在，咱是玩家想有个完善的玩法6 u3 A! s5 ^/ b" S6 [
7 H8 ~* Q) I6 g: M7 u8 G- c7 o
但对于压铸来说冲头的大小与运动速度确存在着相关工艺匹配利害关系
: e4 n8 }7 R" K6 V1 F# R; d5 r/ @8 O$ A6 l
欢迎拍砖.
回复 支持 反对

举报

sunsim
 楼主| 发表于 2008-3-25 18:44:54 | 显示全部楼层 来自： 中国浙江宁波
楼上两位说的都比较有道理，个人觉得用好一个软件的前提当然是要学会并了解这个软件的所有功能
: y7 `$ s! R% J' o' I, U. n在这个基础上才能更好的在实际使用中发挥软件的优势。
回复 支持 反对

举报

thomacs
发表于 2008-3-25 20:17:42 | 显示全部楼层 来自： 中国广东佛山
原帖由 qwli 于 2008-3-25 07:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. y- b3 \7 K$ M, d. O能否分享您的努力成果good    7 `' X& b4 h1 j3 J2 k8 ?
可以的话把这个过程全部分件发给咱，在此先谢过了
8 {# {8 A" k3 dE-MAIL:crezi088@163.cmo
我也是一样.希望楼主能够无私奉献
回复 支持 反对

举报

thomacs
发表于 2008-3-25 22:55:09 | 显示全部楼层 来自： 中国广东佛山
我想知道压室实体的设置是否是这样:压室实体有两个,里面那个实心的设为SLEEVE,外面是个环筒状的实体,属性设为ATTACHED.在激活冲头运动时选的实体是外面的环筒状的实体
回复 支持 反对

举报

thomacs
发表于 2008-3-25 23:00:54 | 显示全部楼层 来自： 中国广东佛山
我刚才照着楼主的大概模型做了一个模拟,但模拟没有成功.强烈请求楼主把整个过程上传!
回复 支持 反对

举报

wlm508
发表于 2008-3-26 10:24:42 | 显示全部楼层 来自： 中国江苏苏州
楼主真了不起，上次我们的培训老师都说不可以，（anycasting代理公司的）
5 N0 Z9 b4 u+ r& m  A' x希望楼主共享，气死他们！
0 J5 Z2 V( h/ J. Y7 c1 ?9 ]1 n/ d& R6 S& t
[ 本帖最后由 wlm508 于 2008-3-26 10:28 编辑 ]
回复 支持 反对

举报

qwli
发表于 2008-3-26 10:40:20 | 显示全部楼层 来自： 中国浙江台州
原帖由 wlm508 于 2008-3-26 10:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" Y$ t1 l/ n: o* \9 B; K; g楼主真了不起，上次我们的培训老师都说不可以，（anycasting代理公司的）
8 b7 S' k1 ?9 v6 k( n* R希望楼主共享，气死他们！

" U, f7 S9 r; Q- h& m, }, H" F" S2 D1 a
这东西还是叫楼主给玩出来了，培训不如玩玩/ V* w. d- Z9 L+ T6 D1 q
! i( ^( _5 n) L' b5 }
不会吧！代理公司不如玩家 titter titter
回复 支持 反对

举报

harqi
发表于 2008-3-26 19:03:08 | 显示全部楼层 来自： 中国浙江温州
不知哪位二把刀啊？。。。。。。。。。。。。
回复 支持 反对

举报

阿帕奇
发表于 2008-3-26 21:46:56 | 显示全部楼层 来自： 中国黑龙江哈尔滨
那就来个斗法吧
回复 支持 反对

举报

sunsim
 楼主| 发表于 2008-3-26 22:12:56 | 显示全部楼层 来自： 中国浙江宁波
原帖由 thomacs 于 2008-3-25 22:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif& d3 t2 Y3 |6 X% e2 {
我想知道压室实体的设置是否是这样:压室实体有两个,里面那个实心的设为SLEEVE,外面是个环筒状的实体,属性设为ATTACHED.在激活冲头运动时选的实体是外面的环筒状的实体
) o& q# P$ S/ d. U5 Y

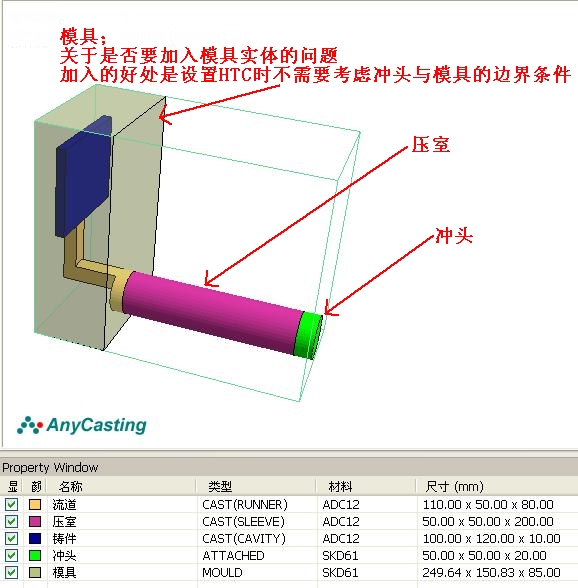

% H/ ~: @1 q5 B8 g# q/ g压室实体只要设置一个就行了，具体怎么设置类型请看我发的图
回复 支持 反对

举报

thomacs
发表于 2008-3-26 23:24:49 | 显示全部楼层 来自： 中国广东佛山

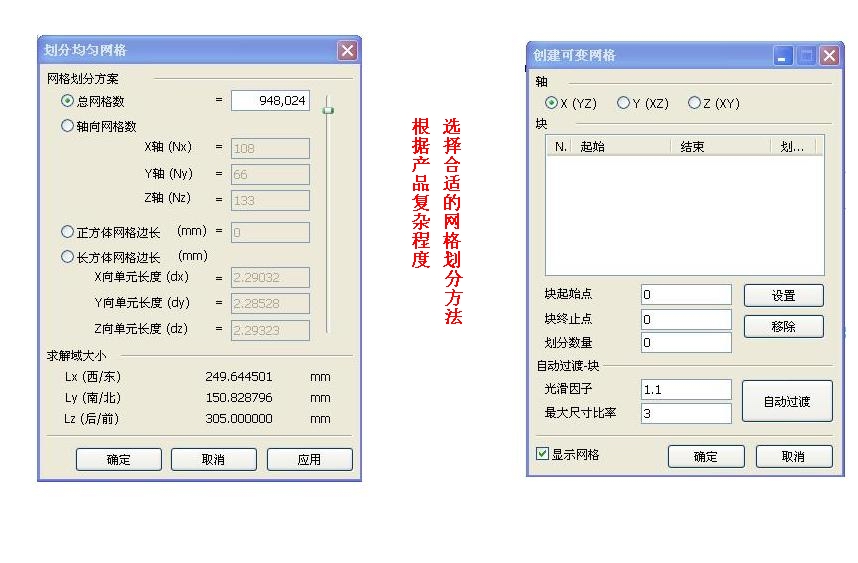

sunsim兄，多谢你不吝指教．划分网格与冲头设置有关糸吗？能否把这个模拟的gsc，即ＡＮＹＰＲＥ模块的文件上传以供参考？盼！
回复 支持 反对

举报

sunsim
 楼主| 发表于 2008-3-27 20:47:58 | 显示全部楼层 来自： 中国浙江宁波

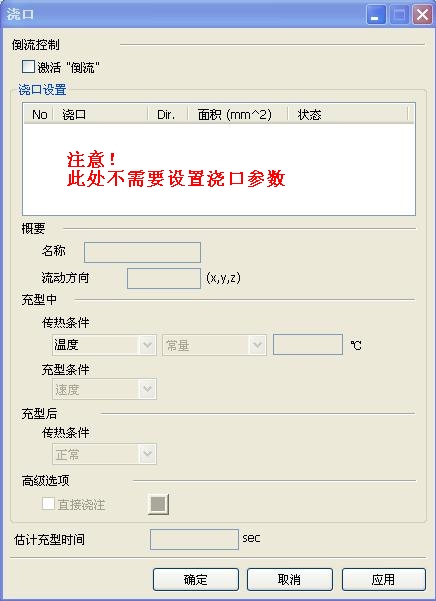

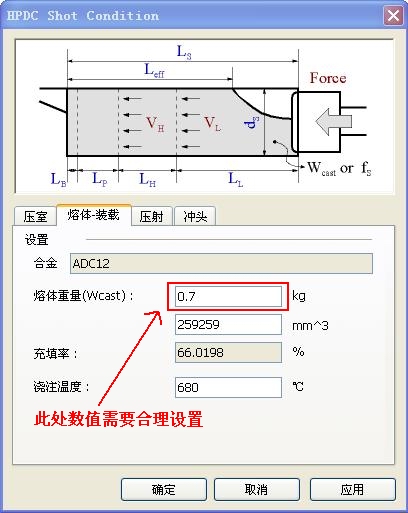

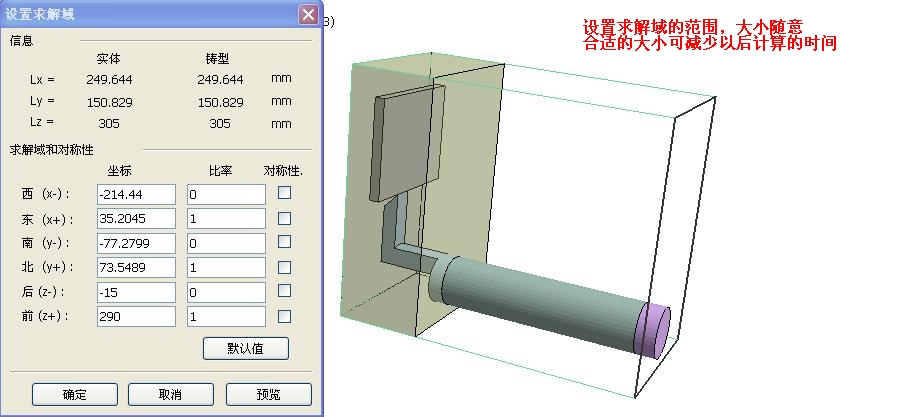

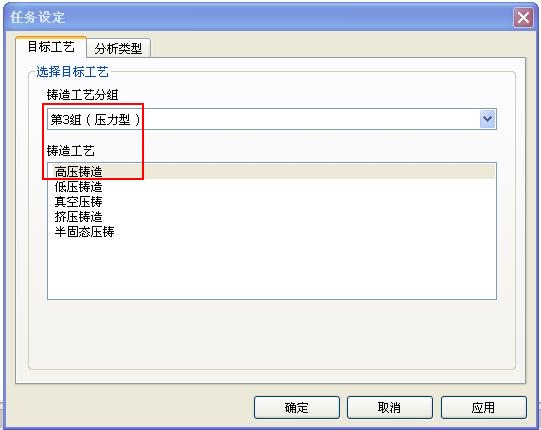

具体过程内容更新中。。。
回复 支持 反对

举报

tobyliang
发表于 2008-3-27 22:00:24 | 显示全部楼层 来自： 中国江苏苏州
想好好学习啊，没有点啊。
回复 支持 反对

举报

thomacs
发表于 2008-3-27 23:22:02 | 显示全部楼层 来自： 中国广东佛山
强烈要求给sunsim兄加分！
回复 支持 反对

举报

kfliao
发表于 2008-4-3 16:28:58 | 显示全部楼层 来自： 中国广东江门
楼主太牛了.good
回复 支持 反对

举报

zhoupinshan
发表于 2008-11-27 13:41:42 | 显示全部楼层 来自： 中国浙江宁波
受益 :good
回复 支持 反对

举报

mmphkqgs
发表于 2008-12-10 16:21:40 | 显示全部楼层 来自： 中国重庆
可惜我没时间学anycasting呀
回复 支持 反对

举报

12345fg
发表于 2008-12-30 19:31:43 | 显示全部楼层 来自： 中国江苏苏州
提供原始挡都好呀
回复 支持 反对

举报
