画的三通怎么不通？

sxlfr · 发表于 2008-3-19 21:29:43

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

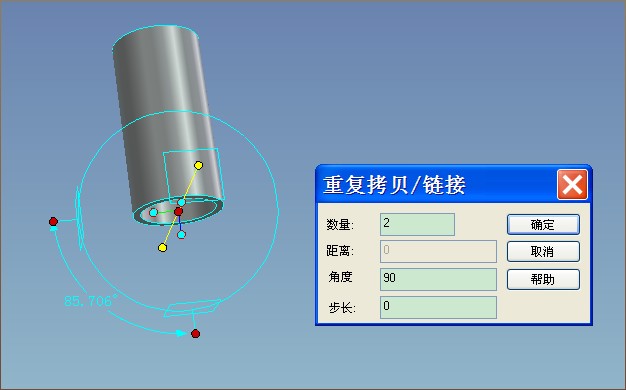

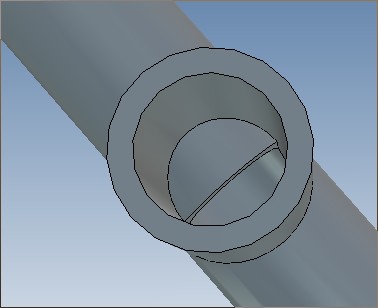

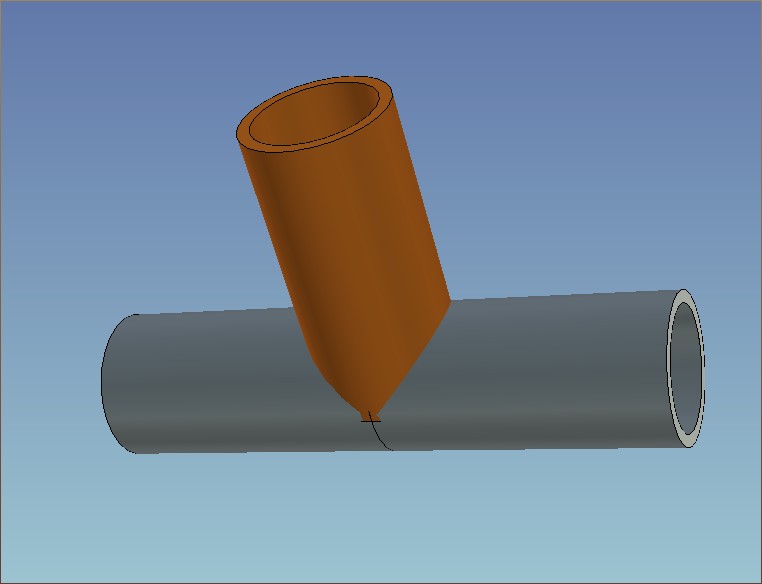

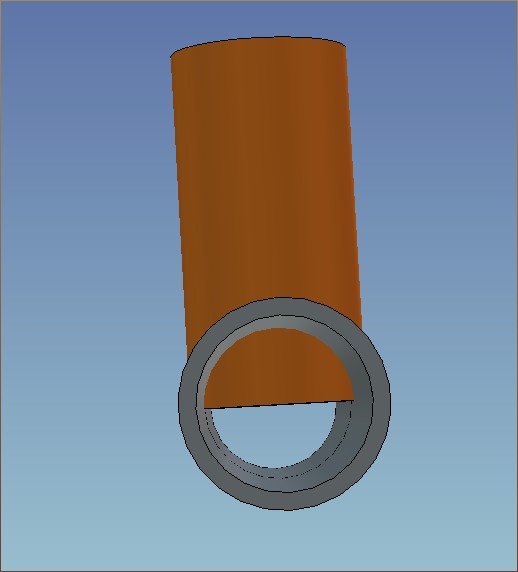

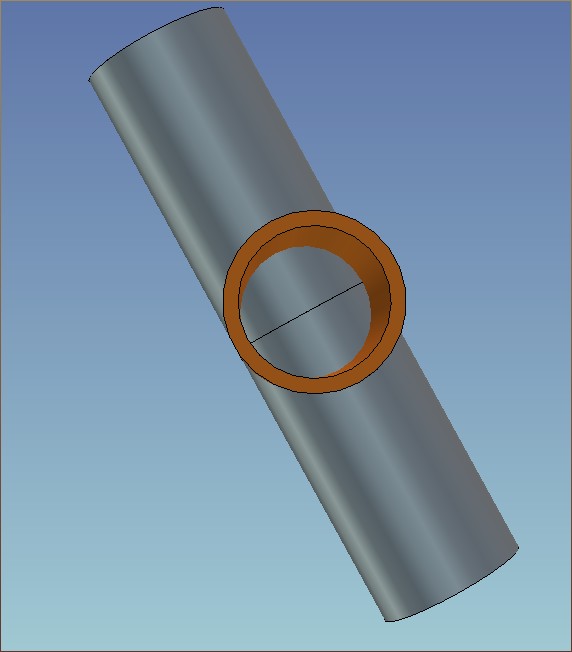

我用实体设计做了一个三通（如图1），（步骤：圆柱体+圆柱孔——用三维球旋转90°拷贝2个管——选其中主管的一个管的内孔拉长），可是在主管里的垂直黄管没有打通（如图2），垂直黄管也没有打通主管（如同3），请问这是怎么回事。
过去看别人的教程好像可以打通。

图1

图2

图3

dongchongxiacao · 发表于 2008-3-19 22:03:05

单单复制是不会打通的各管的连接，必须拖入孔类圆柱体分别将其割掉。

teayang · 发表于 2008-3-19 22:37:43

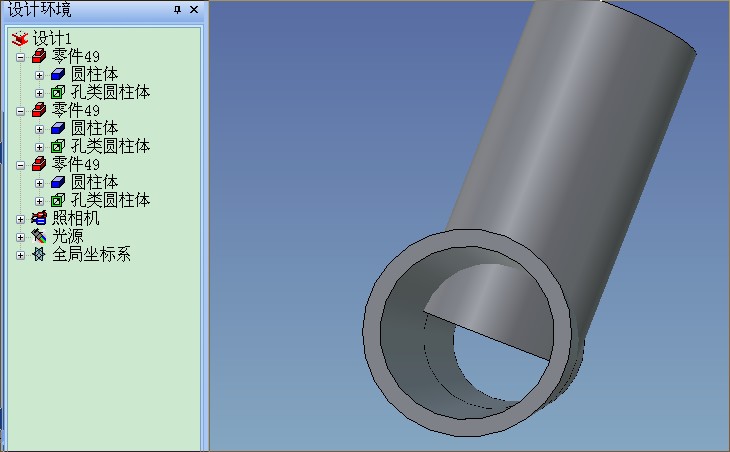

打开结构树图标，调整下孔类圆柱体的位置，就是把孔类圆柱体拉到最下面去。

sxlfr · 发表于 2008-3-19 23:19:31

没有明白楼上的意思。

[ 本帖最后由 sxlfr 于 2008-3-19 23:32 编辑 ]

sxlfr · 发表于 2008-3-19 23:35:16

原帖由 teayang 于 2008-3-19 22:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 a4 e; e' A l9 l) G$ x' B9 e
打开结构树图标，调整下孔类圆柱体的位置，就是把孔类圆柱体拉到最下面去。

我是用旋转-拷贝的方法。

[ 本帖最后由 sxlfr 于 2008-3-19 23:38 编辑 ]

deefguan · 发表于 2008-3-20 07:35:22

用圓柱實體做，完了抽殼也可以吧

小贾师傅 · 发表于 2008-3-20 07:45:13

我也认为抽壳法比较好。
先用实心圆柱体做成三通外形，进行布尔运算并集，抽壳时点三个圆柱端面......

sxlfr · 发表于 2008-3-20 09:50:05

谢谢楼上的朋友，用抽壳的方法做出来了。

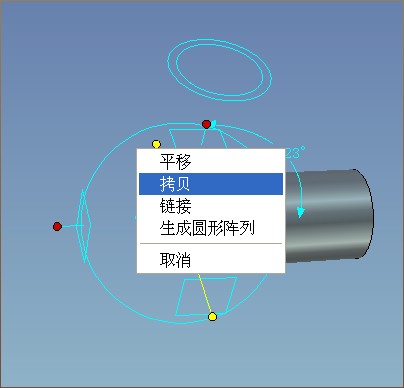

以前下载过一个教程是用旋转—拷贝的方法做的，就能实现抽壳的效果，而我照着做的时候就不行，把这个教程再附上各位看看他的技巧在哪里。

三通管制作.part1.rar (1.91 MB, 下载次数: 28)

wuteng66 · 发表于 2008-3-20 13:01:59

他用的不就是拉升除料吗？

sxlfr · 发表于 2008-3-20 14:52:21

原帖由 wuteng66 于 2008-3-20 13:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 F9 W w2 i0 L% T2 ~" Q
他用的不就是拉升除料吗？

我觉得也是拉伸除料，可用这种方法就是除不掉。

dongchongxiacao · 发表于 2008-3-20 15:22:53

原帖由 sxlfr 于 2008-3-20 14:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif \2 T% Y' d; P: u

: A2 u, O0 Y/ C& H3 Z& V8 J我觉得也是拉伸除料，可用这种方法就是除不掉。

兄弟，如果你的三通是由三个零件组成，你要注意除料的定位点必须选中你想除去的那个零件。

木秀 · 发表于 2008-3-20 15:33:31

原帖由 sxlfr 于 2008-3-20 14:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif- q# C& p7 ~- Q; S/ K- ^! l

- U7 x7 x/ R2 \! E7 s& K9 I$ k我觉得也是拉伸除料，可用这种方法就是除不掉。

除料方法不对。

waterwhite · 发表于 2008-3-20 15:45:46

旋转复制的时候在图素级别复制，
不要在零件级别，
然后直接拖放那个孔就可以了。

waterwhite · 发表于 2008-3-20 15:52:13

顺便补充一下，

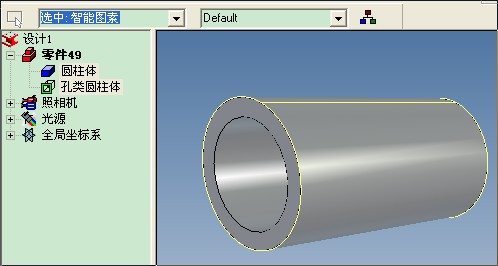

顺次单击实体，
轮廓线呈黄色时为装配级别，
轮廓线呈浅蓝色时为零件级别，
出现包围盒控制手柄时为图素级别，
再点一下就选中面、边、点了。

ahe · 发表于 2008-3-20 16:08:58

不必这么麻烦，用两个圆柱实体加两个圆柱孔即可。

sxlfr · 发表于 2008-3-20 16:58:59

原帖由 waterwhite 于 2008-3-20 15:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# i# u2 ]7 v4 [% b) q& e: ^旋转复制的时候在图素级别复制，( z/ E: W# R% f/ o' y2 D* {/ F% I) |
不要在零件级别，2 J& C# _* r" G( n6 i0 U9 G: U* P
然后直接拖放那个孔就可以了。

按图素级别复制的方法做了还是不行。

木秀 · 发表于 2008-3-20 17:00:17

观察你的目录树与录像的区别。

sxlfr · 发表于 2008-3-20 17:07:47

本人愚钝，没有看出不一样的地方，看看我复制后的目录树好像一样的。

小贾师傅 · 发表于 2008-3-21 08:30:56

楼主兄弟：我看过你上传的录像，发现问题出在最后的三维球旋转复制之前零件的选择上！

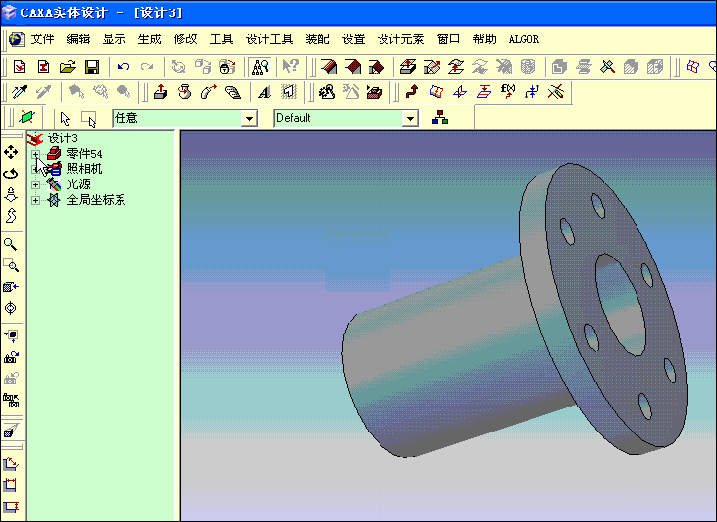

我把其中的那段录了下来。录像中的选择是打开目录树，展开零件，按shift键把零件下面的各个图素全部选中后再用三维球旋转复制的。而并非点中零件再复制。

waterwhite · 发表于 2008-3-21 08:41:16

原帖由 sxlfr 于 2008-3-20 17:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 ]8 Z* `0 @8 @
本人愚钝，没有看出不一样的地方，看看我复制后的目录树好像一样的。
- e; m2 N1 f0 V/ L: y4 T782922

复制后把原先那个孔拖长一点啊，
就把多余的部分切掉了。

xuwu531 · 发表于 2008-3-21 14:42:35

最简单的方法就是再用出料法去掉孔。

snicfh · 发表于 2008-4-10 18:50:43

这样的确麻烦，用抽壳简单些

若煦儿 · 发表于 2008-4-12 13:03:55

用钣金做也是麻烦些，但是可以直接出钣金展开图。

sxlfr · 发表于 2008-4-12 15:37:42

楼上各位看看我在8楼发的教程，教程里就可以用旋转-拷贝的方法做出三通，为什么我照着做就不行哪，请指教。

小贾师傅 · 发表于 2008-4-12 16:51:00

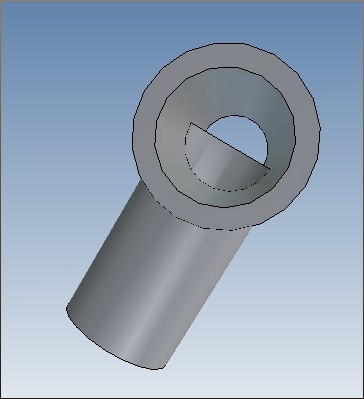

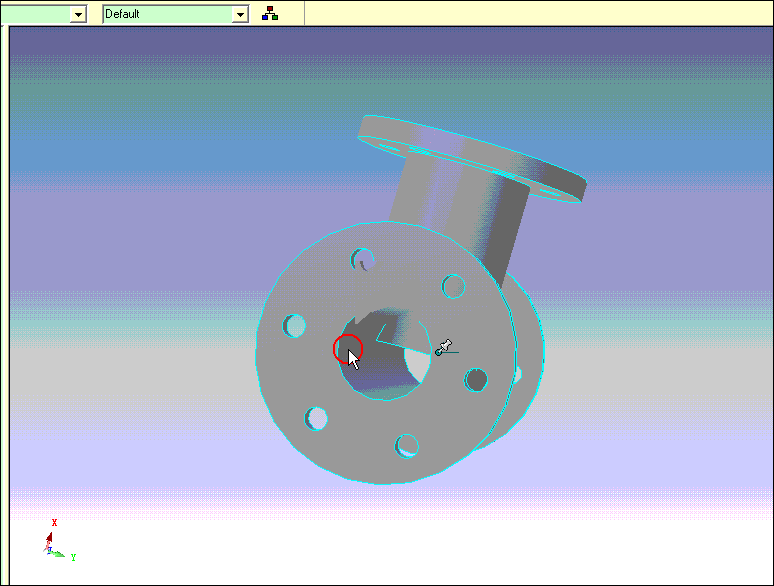

楼主兄弟呀，仔细看一下那个教程吧，他用三维球旋转复制后的三通也是不通的，后来又进行了一步对孔类圆柱体的拉伸——到点，把不通的部分“打”通了。

我把那段录下来了。
