[已解决] 用CAD如何画出以下图形

[复制链接]
发表于 2008-2-27 14:26:53 | 显示全部楼层 |阅读模式 来自: 中国浙江宁波

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
用CAD如何画出以下图形已知一个不规则四边形,上边长55,角度-25;左边长50,右边长20;下边长80,角度水平.- |& h+ G4 L" z0 `5 V7 f" k
请各位大虾帮助用CAD如何画出% J3 |1 D) A/ m7 U+ G( l
0 o& E! q, }4 L# U* l1 n
[ 本帖最后由 唐昕晨 于 2008-3-1 19:17 编辑 ]
发表于 2008-2-27 16:56:58 | 显示全部楼层 来自: 中国江苏南京
先画出底边和上边,然后左边和右边,左右边可以调整角度旋转直到和底边两个端点相交,其中也可以辅助于查询的功能
发表于 2008-2-27 16:57:39 | 显示全部楼层 来自: 中国江苏南京
最好把栅格的单位设置小一点
发表于 2008-2-27 20:01:46 | 显示全部楼层 来自: 中国山东烟台

画法

先画上边,再画右边20,过上边左端点圆R50,过右边下端点画线段80,旋转,端点与圆于一点,连接,测量线段80与水平角度,然后旋转此角即得。

画法.rar

12.27 KB, 下载次数: 23

 楼主| 发表于 2008-2-28 08:14:09 | 显示全部楼层 来自: 中国浙江宁波
4楼如何保证上边与水平25°角?请注意4条边之间均不垂直!!!
发表于 2008-2-28 08:55:54 | 显示全部楼层 来自: 中国上海
难点就在上边的角度和长度8 P* E: S. ~5 a6 S/ [6 I# @

1 W- Q. |% I3 @: h' ~9 L6 l+ z想来想去最好利用代码迭代运算,找出最贴近的位置
发表于 2008-2-28 15:29:18 | 显示全部楼层 来自: 中国浙江宁波

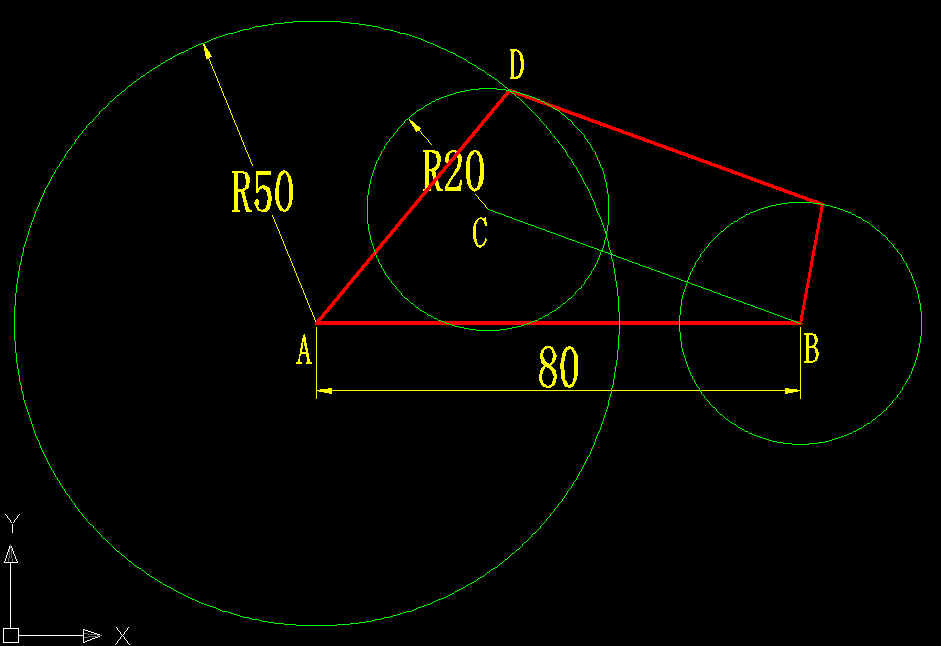

画水平线段AB=80,以圆心A半径50画圆1,作线段BC=55,角度CBA=25度,以C为圆心半径20作圆2交圆1于D(上面的交点),过D点复制线段BC,构成所求四边形

评分

参与人数 1三维币 +3 收起 理由
唐昕晨 + 3 应助

查看全部评分

发表于 2008-2-28 16:50:45 | 显示全部楼层 来自: 中国四川成都
高手指点了
" p3 c9 F  a5 A7 B( P& A我来再说下 混点积分
+ E. s4 H/ P; R先画下边
, N0 w3 t0 `3 M' L6 V, y) N0 g再在两端点画园
! {. H/ f  `% q. ~/ L- J. b然后画切线就行了
 楼主| 发表于 2008-2-28 17:25:22 | 显示全部楼层 来自: 中国浙江宁波
8楼没有理解题意!谢谢7楼!学习了!
发表于 2008-3-1 12:57:42 | 显示全部楼层 来自: 中国浙江金华
7楼高手啊, H4 h! a5 H9 }" m: K( ^
果然人才
发表于 2008-3-1 13:57:20 | 显示全部楼层 来自: 中国福建泉州
:) :) 画好了
. o7 A1 _2 N+ L& z/ f大家看下啊

Drawing1.rar

9.83 KB, 下载次数: 9

发表于 2008-3-1 20:57:44 | 显示全部楼层 来自: 中国辽宁大连
原帖由 四眼风情 于 2008-3-1 12:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif, ]- S  W; C7 k6 s5 ^! j
7楼高手啊
7 y4 X0 K' {& A' H4 j0 y' S果然人才
:handshake
发表于 2008-3-1 20:57:47 | 显示全部楼层 来自: 中国辽宁大连
果然都是高手 佩服
发表于 2008-3-7 22:29:03 | 显示全部楼层 来自: 中国广东广州
果然都是高手 佩服  佩服 佩服
头像被屏蔽
发表于 2008-3-7 22:49:57 | 显示全部楼层 来自: 德国
提示: 作者被禁止或删除 内容自动屏蔽
