寻一个关于CAD里标注的各个型号及意义

xdgyh · 发表于 2008-1-31 09:56:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

譬如垂直度同轴度平面度沉孔锪孔粗糙度光洁度等等

各类的标注方法

在论坛里搜索下没找到本区的置顶区帖子好象也没类似的完整的资料

368天 · 发表于 2008-1-31 10:02:01

这个去找一本大学的机械设计课本看看,会有帮助的

lanxin0013 · 发表于 2008-1-31 10:43:56

还是看书来得快，看完了，自己就可以在ＣＡＤ里标示了，不同的情况标示是不一样的，要是全部画出来的太麻烦了，看书就行

lhf999 · 发表于 2008-1-31 11:10:16

不明白你要问的是什么。列出来的这些东西是“型号”吗？究竟是要知道这些东西在CAD里面怎么标注，还是要了解“垂直度同轴度平面度沉孔锪孔粗糙度光洁度”这些东西的含义啊？

前面三个是形位公差，在AUTOCAD里面有的，沉孔、锪孔在尺寸标注时直接写上去即可，粗糙度按照国家标准的规定画出来做成块，或者找一下论坛里有人提供的现成的。光洁度是什么不用说了，现在画图不应该用到这个概念。

找本《机械制图手册》看看吧。

[ 本帖最后由 lhf999 于 2008-1-31 11:12 编辑 ]

2553161 · 发表于 2008-2-1 13:14:59

楼上分析的有道理，建议楼主安装一个辅助绘图软件：如INTECAD，机械工程师都挺不错的

xdgyh · 发表于 2008-2-3 14:54:48

沉孔没有专用的符号吗？我们国内只是用文字标明的？
譬如：正面沉孔φ11×90°？如果是国外是怎么表示的呢？

垂直度等应该也有符号标注的吧也是用汉字标明的？

xuezhongfei2002 · 发表于 2008-6-7 23:09:13

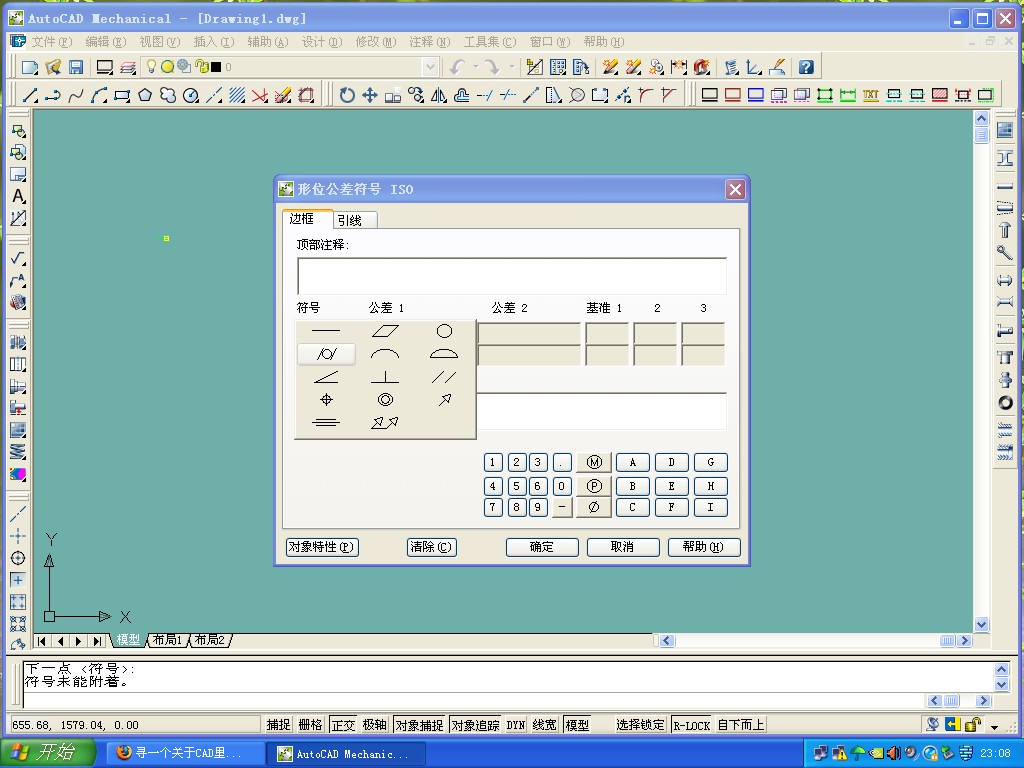

我在MDT里截图了，发给你看看，是不是你需要的
