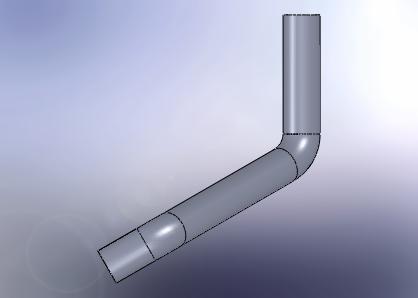

大师帮忙在看下！我怎么画都对不上尺寸啊！（是图有问题吗？）

bingshan · 发表于 2008-1-29 13:15:43

您需要登录才可以下载或查看，没有帐号？注册

x

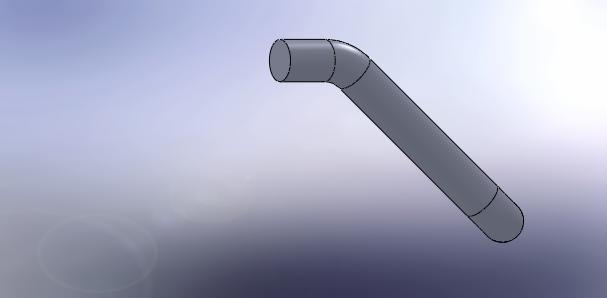

不是尺寸就是角度:L 对上尺寸角度变了，对上角度尺寸变了。。。

[ 本帖最后由 bingshan 于 2008-1-29 15:48 编辑 ]

bingshan · 发表于 2008-1-29 13:40:38

右下角的那个角度怎么定位啊！高手帮忙，最好能介绍下坐标定点画线的方法！SW应该有这功能吧！

hahap · 发表于 2008-1-29 14:19:15

分别在两个基准面上做出两个投影的2D草图，然后插入---曲线---投影曲线（用做好的两个草图），即可做出零件的扫描路径来了，可以参照这个：利用3D草图做出弯管的扫描路径

ndljf2001 · 发表于 2008-1-29 14:22:17

提示: 作者被禁止或删除内容自动屏蔽

bingshan · 发表于 2008-1-29 14:53:25

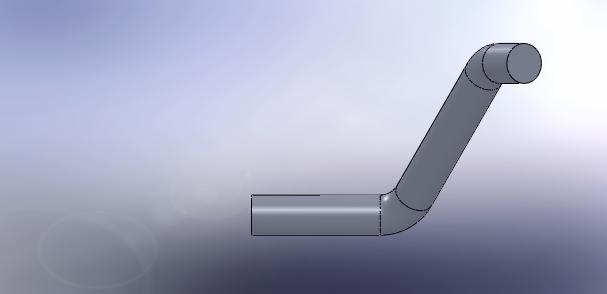

谁做个我看看啊！最好可以是教程，我做了下，可是有空间尺寸的无法定位基准面了。。

hahap · 发表于 2008-1-29 15:03:59

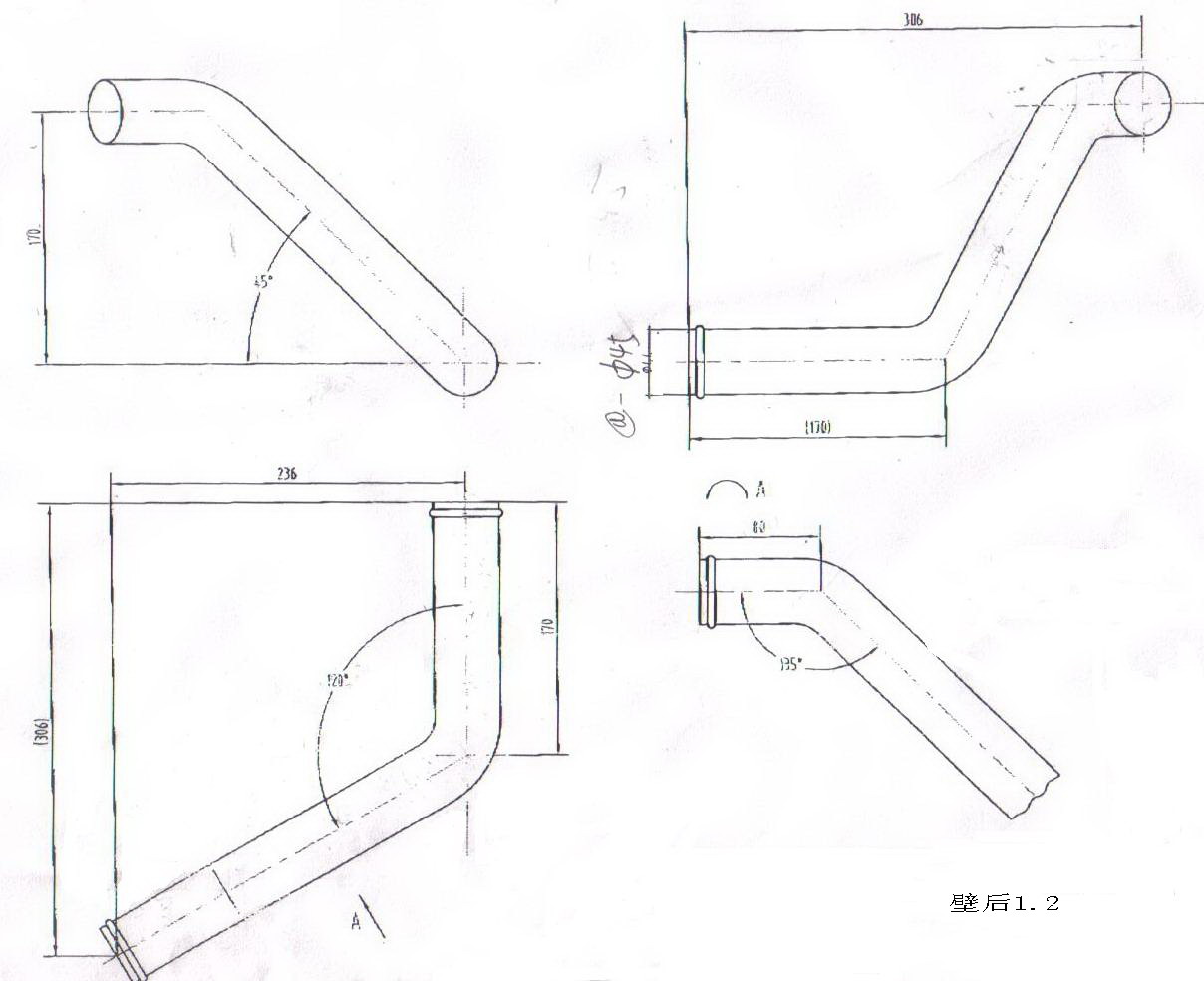

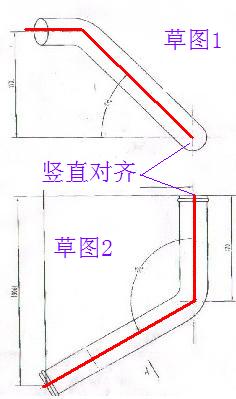

自己动手练习一个吧，参照下图做出现两个草图（分别在前视基准和上视基准面上），然后插入---曲线---投影曲线，即可得到3D曲线，再画出来零件的截面，扫描实体。

bingshan · 发表于 2008-1-29 15:16:31

这个我画的出来啊！我的目的是把它拆成直管和弯头啊！管子和弯头的直径都是45的，弯头的R为44的怎么才能得到拆开之后的各个零件的数据尺寸啊？

bingshan · 发表于 2008-1-29 15:18:51

6楼的大哥谢谢你的指教，但是比如说我要得到分段之后的直管长度，弯头的角度等数据怎么办葛，有什么办法吗？

hidingman · 发表于 2008-1-29 23:06:22

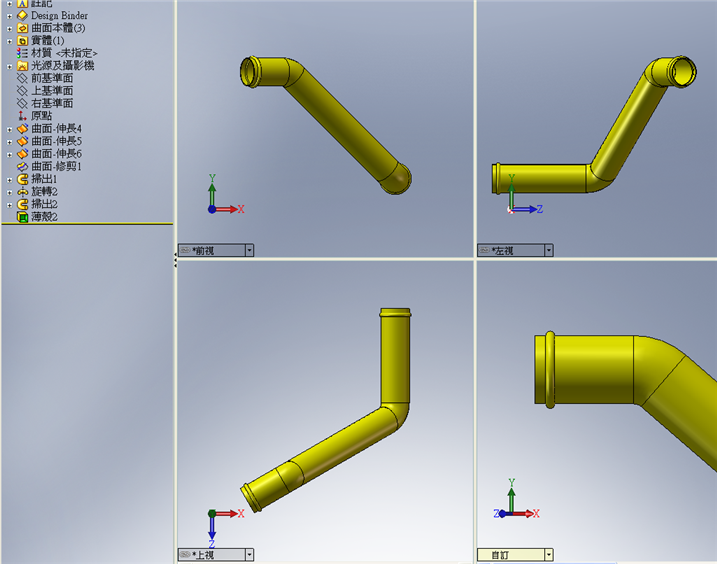

試試

titter titter

fe85poq357 · 发表于 2008-1-30 04:56:49

SolidWorks 2008 SP0 Multilingual)多国语言含繁简中文[ISO], eMule下载
http://www.nwk8.cn/read.php?tid=715&u=64

gnosgnahz · 发表于 2008-1-30 07:47:55

尺寸已经过定义了，A向上的尺寸10肯定无法保证的，应该将其作为参考尺寸。
