高手门，注意了，党考验你们的时候到了，

sghsghsgh2 · 发表于 2008-1-25 09:55:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

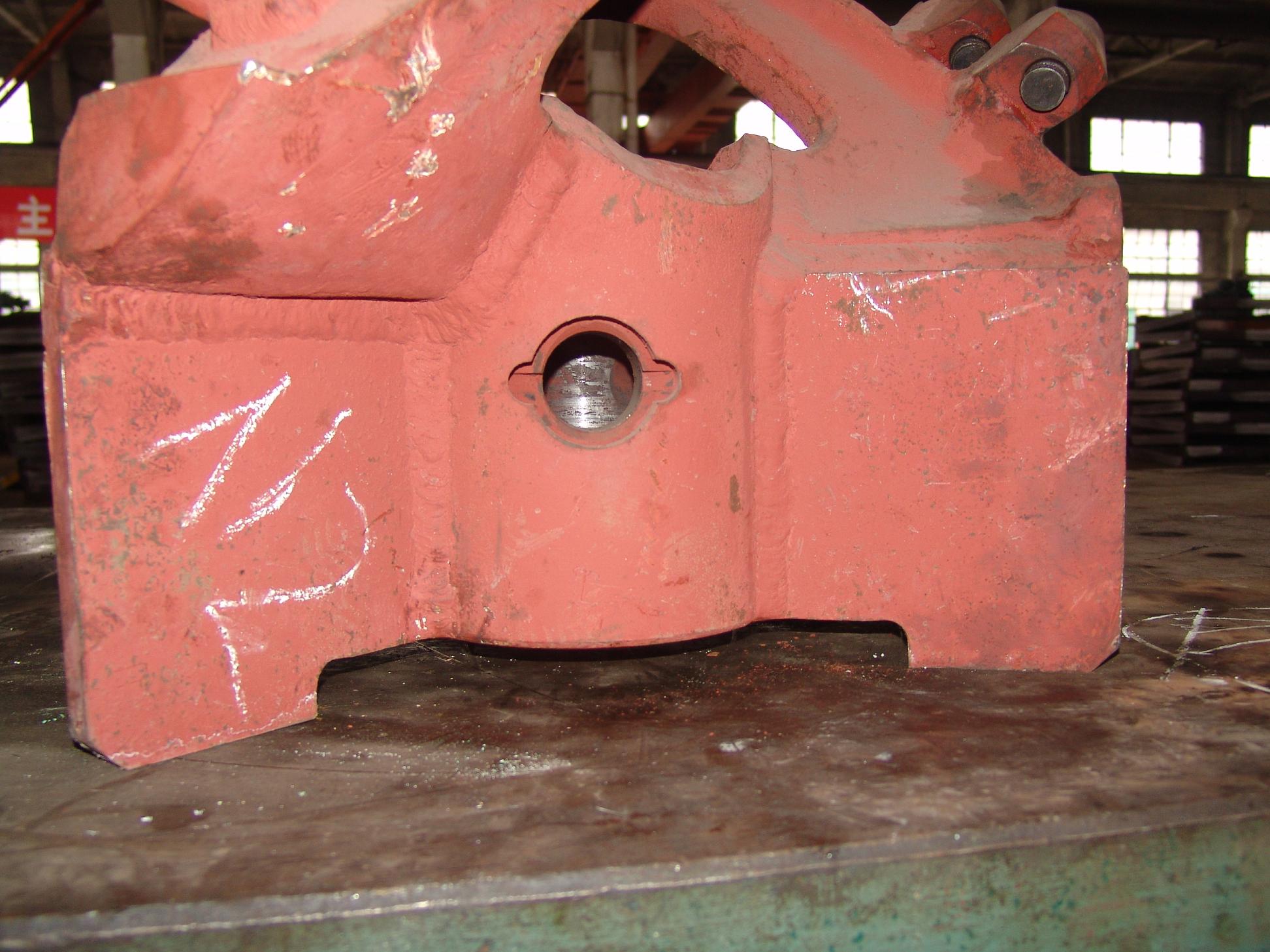

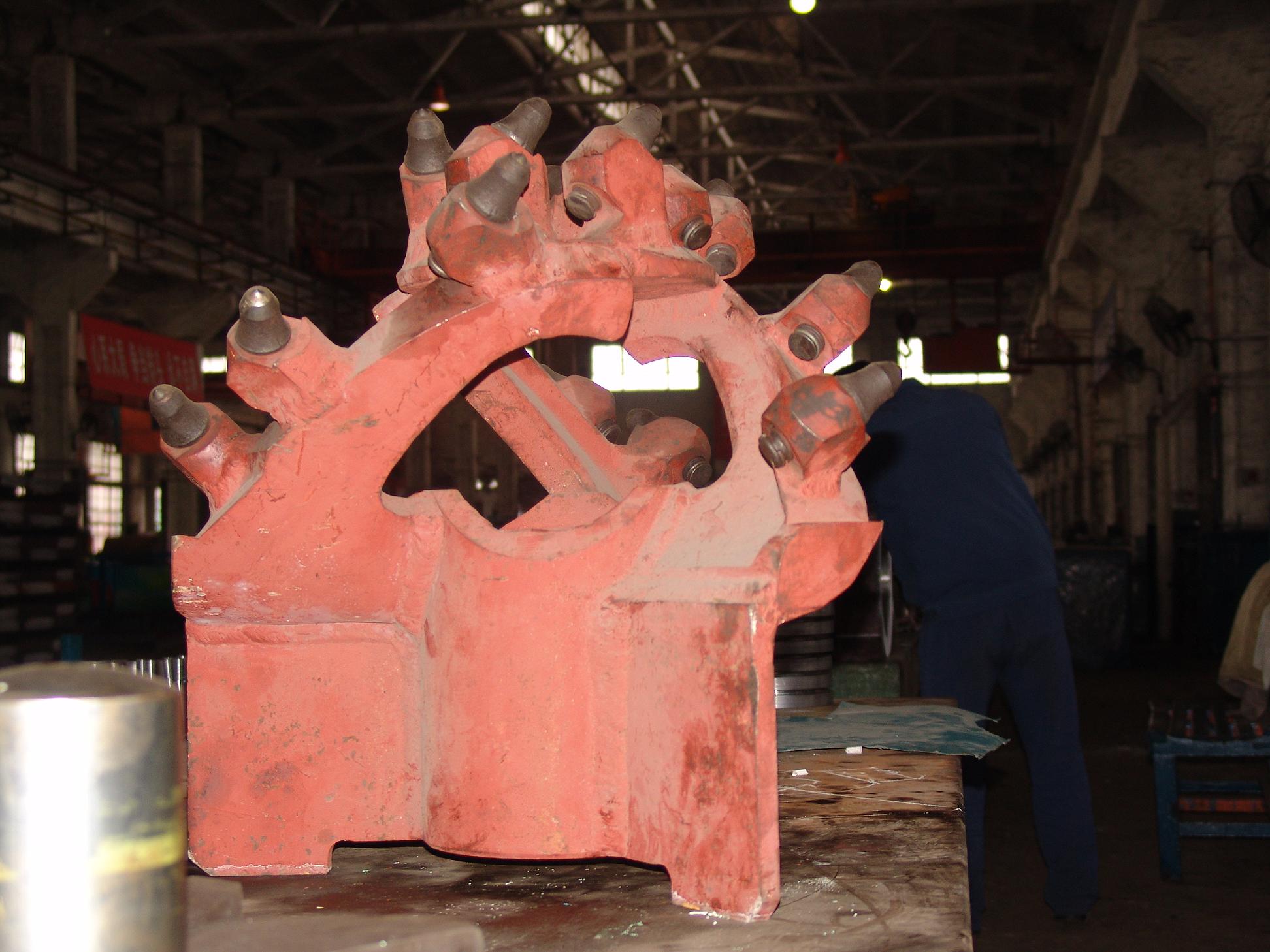

看剑了没，就是这么个东西，哪个高手能参照照片做出个类似的模型啊，求教了啊，本人QQ389217828，是从事矿山机械制造的，大家多多交流啊

spinachchang · 发表于 2008-1-25 11:12:41

楼主是想说什么啊，不太明白

ncshop · 发表于 2008-1-25 11:47:56

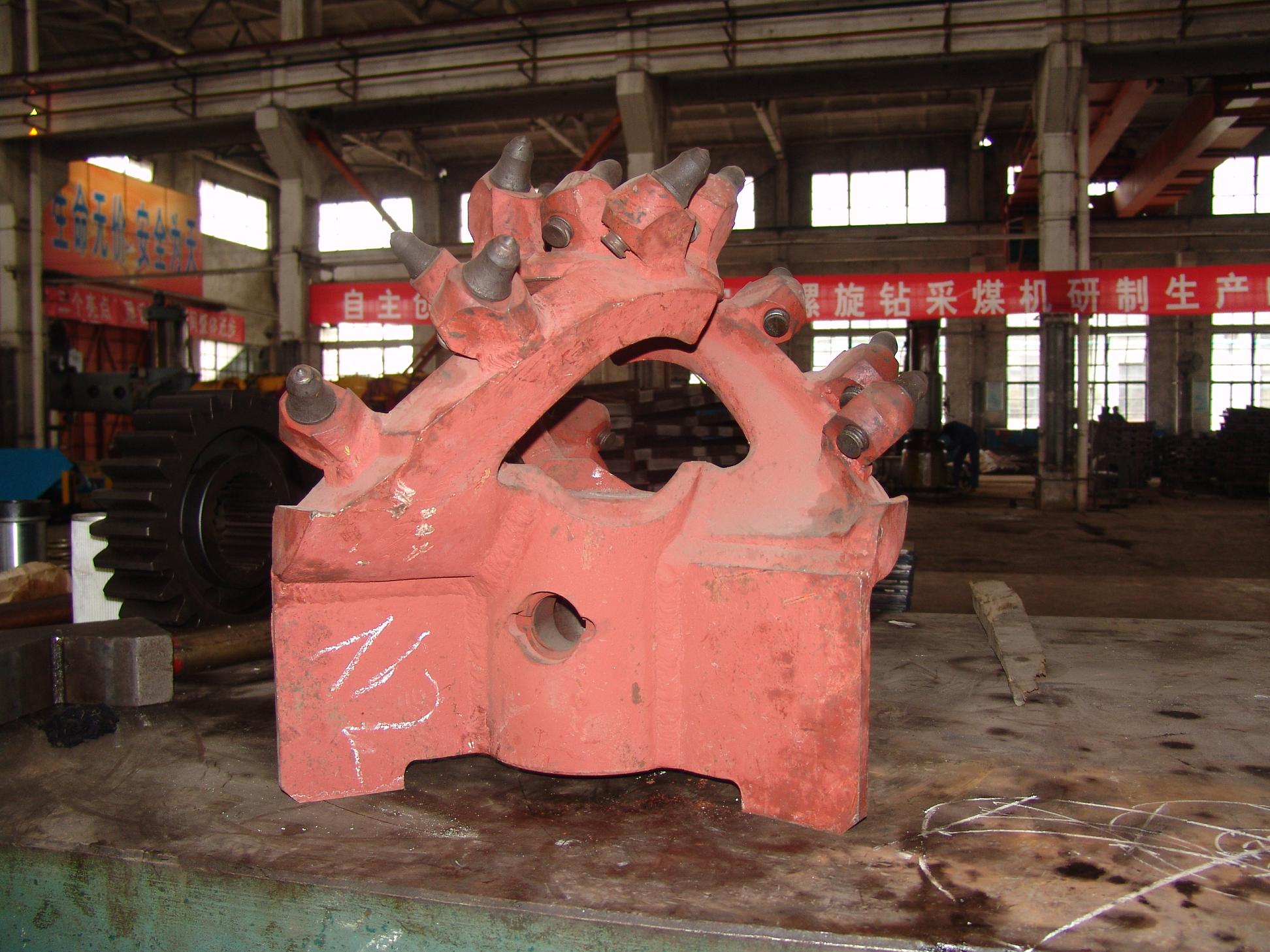

第一张照片写着了,采煤机的钻头

kylj016 · 发表于 2008-1-25 11:57:52

这玩意是挺复杂的啊

sghsghsgh2 · 发表于 2008-1-25 11:59:04

就是想让各位高手们，参照照片做个类似的模型，组焊件，只要相似就可，

liweisky · 发表于 2008-1-25 19:16:39

模型比较复杂，连参考尺寸都没有，这个没办法做

swwcenter · 发表于 2008-1-25 21:08:02

比较复杂，心有余力不足啊。

ltq59 · 发表于 2008-1-26 08:11:35

综掘机．．．．．．．

wangjianyu · 发表于 2008-1-26 08:14:11

啊,真复杂啊./比较难做吧

chenjun520601 · 发表于 2008-1-26 11:25:45

有点像洗刨机的洗刨那一部分~~如果楼主能给个CAD的参照尺寸的话，用SW做出来是没问题的~~没有尺寸的话很费时间的~~

CHENGJIZHAO · 发表于 2008-1-26 11:53:49

是不是叫牙轮钻，类似于石油钻采机械的牙轮钻。

jkfeiniu · 发表于 2008-1-26 12:35:39

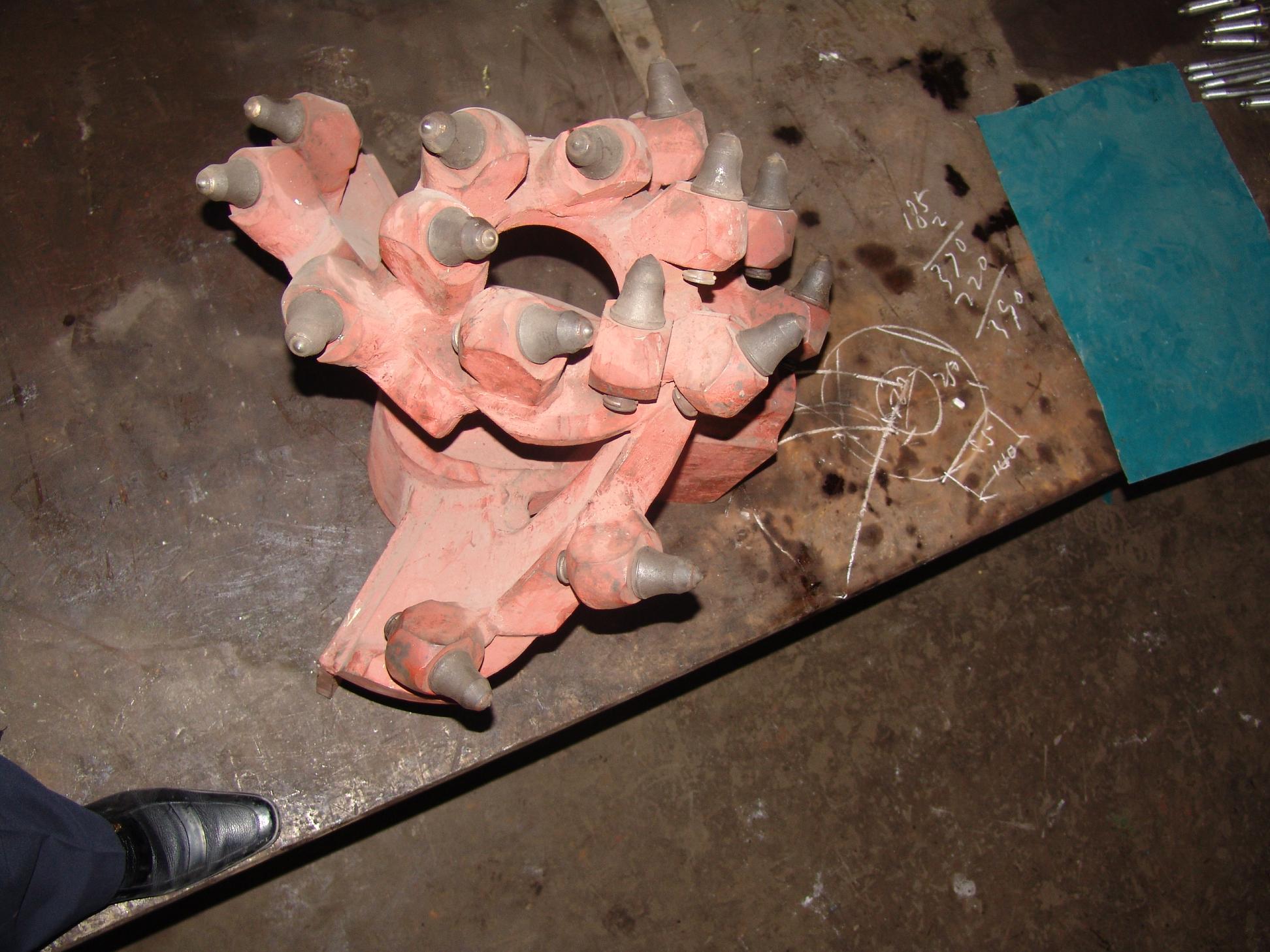

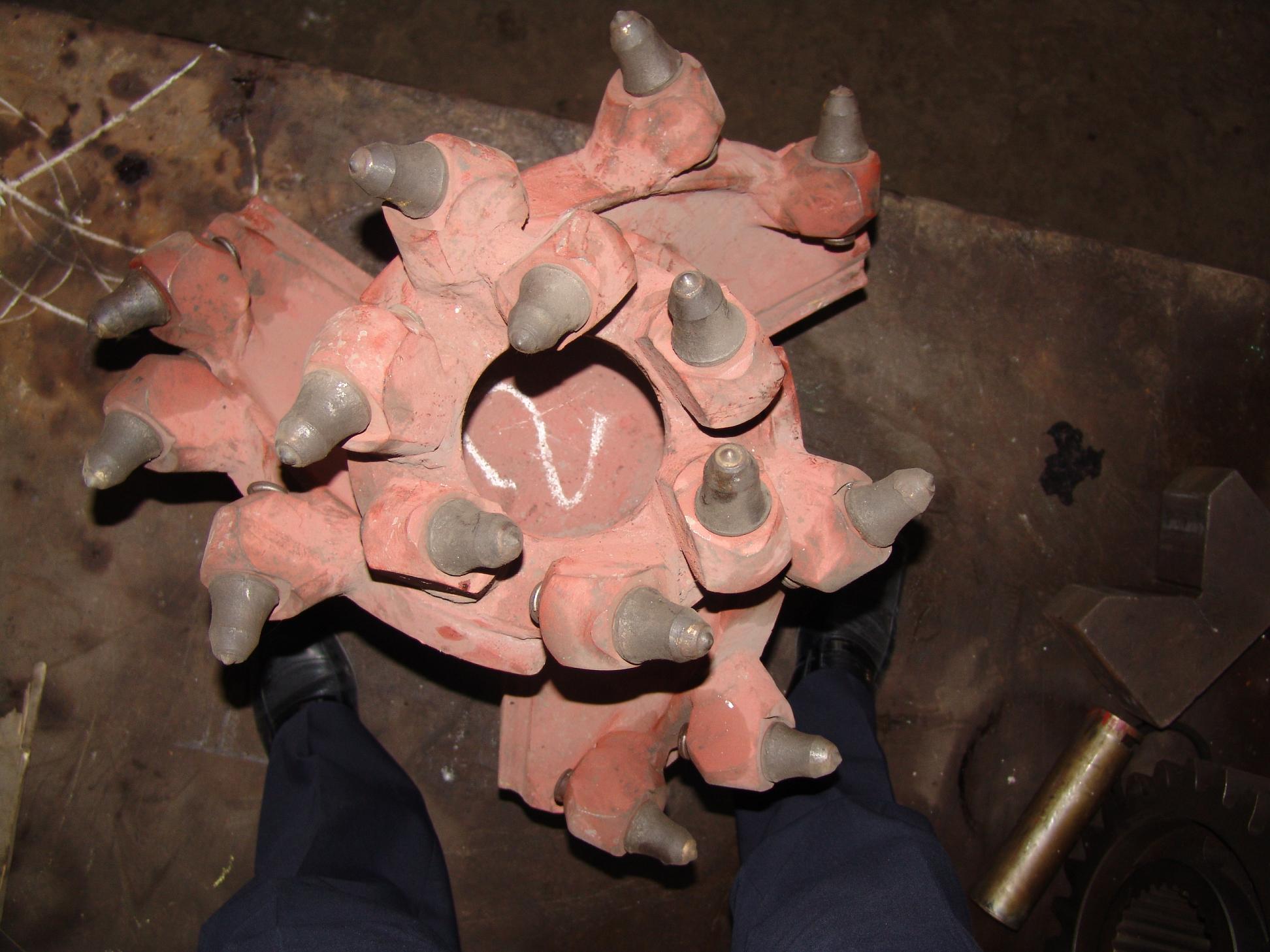

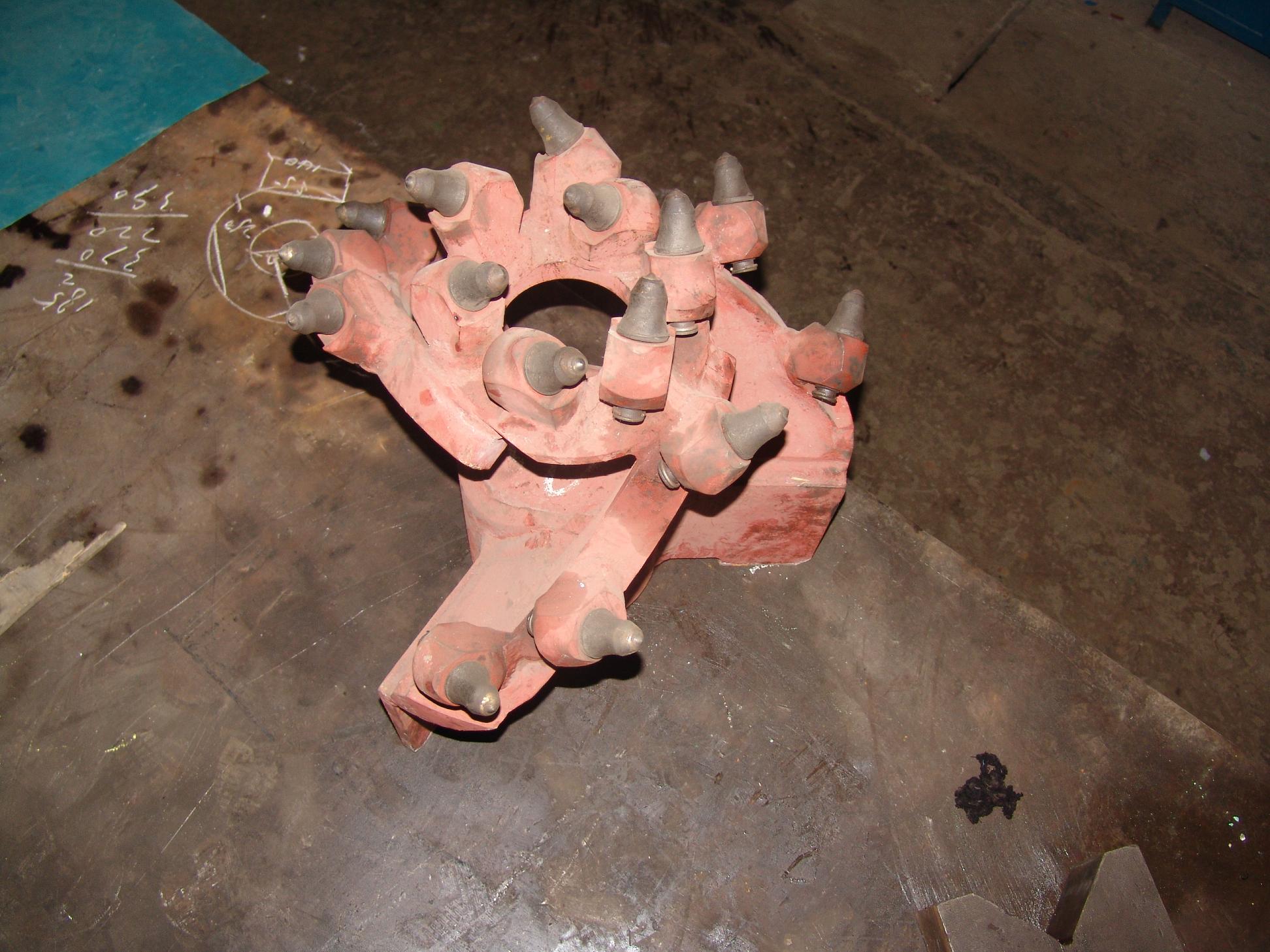

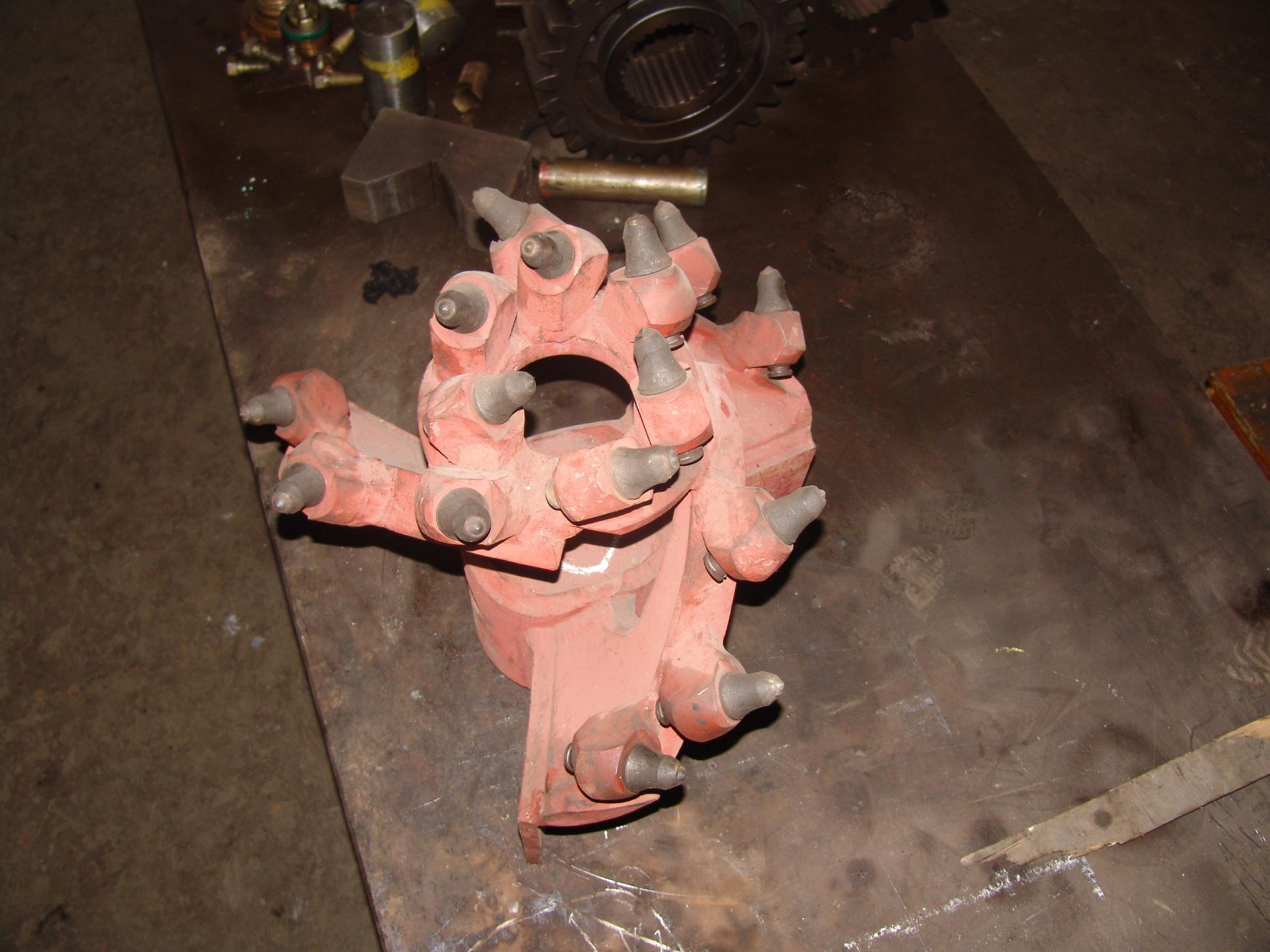

巨无霸采煤钻头，照片角度有些不妥。看起来好像是三翼多层结构牙齿是可换，每翼三个螺旋排列牙齿，顶部不规则环布６个牙齿，整体看三个翼部和底座和顶齿环有规律，但是没有尺寸不好建模。可以提供设计图纸吗。

tcsuowk · 发表于 2008-1-26 14:50:40

你是不是想偷人家的技术呀？
后边横幅上的字可是：自主知识产权。。。。

Znsol · 发表于 2008-1-26 14:58:33

这零件用SW三维造型并不难，主要是没有尺寸的标注，三维造型就花费时间了。
还有楼主这话说的有点悬，“注意了，党考验你们的时候到了，”什么意思！

lingxue218 · 发表于 2008-1-26 15:52:04

原帖由 Znsol 于 2008-1-26 14:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 G: I5 u0 z3 A+ G8 U4 ]4 P4 n
这零件用SW三维造型并不难，主要是没有尺寸的标注，三维造型就花费时间了。: \- l' A) o! l+ N. r# S
还有楼主这话说的有点悬，“注意了，党考验你们的时候到了，”什么意思！

楼上问的很搞笑啊，那句只是夸张手法的运用，我感觉这个用CAXA要简单一点，恩，定位简单

zbl_1045 · 发表于 2008-1-26 20:11:11

这个东西并不算太复杂，楼主可给一个总高度的实际尺寸，其余尺寸在ACAD上用手工描出就可以用比例推算出来。不过照相机拍的东西各边的成象角度不一样所以比例并非一常数，推算出来的尺寸可能有5%--10%的误差。
