[已解决] 在proe中，怎么画波纹管？

[复制链接]
liuweida
发表于 2008-1-19 15:38:00 | 显示全部楼层 |阅读模式 来自： 中国山东潍坊

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
在proe中，怎么画波纹管？
回复

举报

zhanglili167
发表于 2008-1-19 17:42:36 | 显示全部楼层 来自： 中国广东东莞
出个图片嘛，要不怎么知道要什么样的效果啊
回复 支持 1 反对 0

举报

第四夜
发表于 2008-1-19 21:46:59 | 显示全部楼层 来自： 中国湖北武汉
这个好象不是很难啊
回复 支持 1 反对 0

举报

xxyumingao
发表于 2008-1-29 12:37:27 | 显示全部楼层 来自： 中国湖南长沙
变截面扫描
回复 支持 1 反对 0

举报

josephy1
发表于 2008-1-29 13:07:49 | 显示全部楼层 来自： 中国台湾
原帖由 xxyumingao 于 2008-1-29 12:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 P& G% z9 W0 [$ \6 s
变截面扫描
" @" {" e7 |8 |5 s6 P
, h2 O, h6 S: Z5 o& |0 }! e4 P
同志樺的可能需要在家關係式OR圖形吧
回复 支持 1 反对 0

举报

WBDCY
发表于 2008-1-29 13:14:00 | 显示全部楼层 来自： 中国广东佛山

先用旋转再用骨架折弯

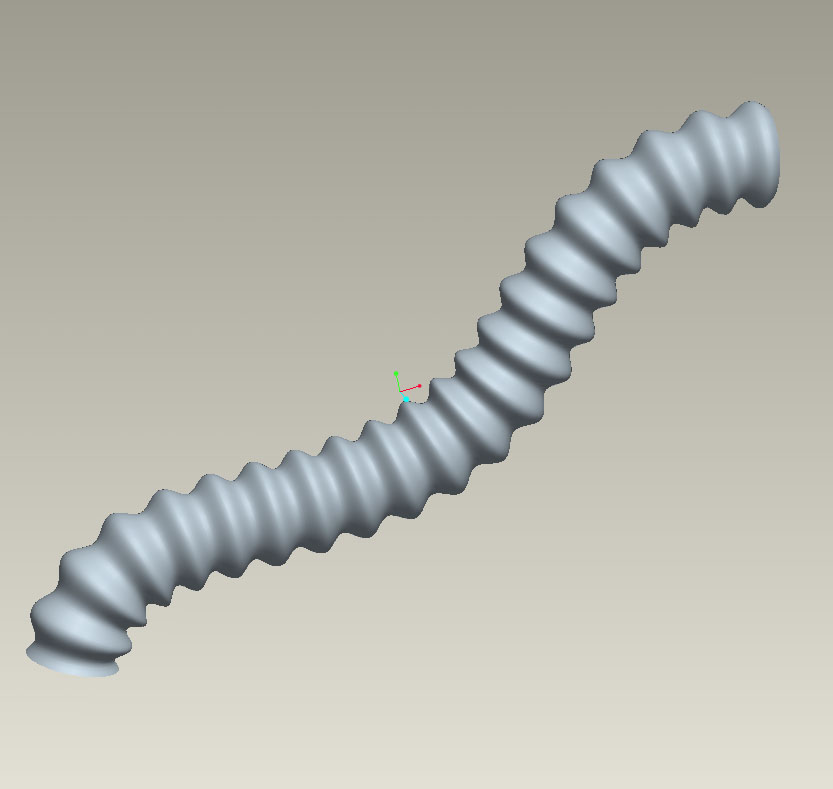

如图的效果来看一般只要用到旋转后再用骨架折弯就能做出来了。
回复 支持 反对

举报

lybfalcon
发表于 2008-1-29 13:33:05 | 显示全部楼层 来自： 中国
有哪位可以出过教程呢.! {7 |4 y) k' a" H$ r( C
看看怎么画.
回复 支持 反对

举报

xxyumingao
发表于 2008-1-29 14:13:05 | 显示全部楼层 来自： 中国湖南长沙
原帖由 josephy1 于 2008-1-29 13:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ q0 r4 H! i1 k! d$ X
! a" w3 L* e4 U: T" _- ~( j4 s
$ r% Y7 ?5 W; r% N' x- S同志樺的可能需要在家關係式OR圖形吧

& _4 ?( G; }  `& K9 f% F. J- h) u6 s/ [  Z5 o/ T  N4 K- ~" R

( J; E8 N+ w7 w: j是的，截面圓直徑加了個關系式sd4 = 50+10*sin(7200*trajpar)
回复 支持 反对

举报

dapk
发表于 2008-1-29 14:14:35 | 显示全部楼层 来自： 中国广东深圳
人家都说了是变截面扫描的嘛
8 f# S& @5 W* e, I# N先做一个轨迹线
回复 支持 反对

举报

dapk
发表于 2008-1-29 14:15:15 | 显示全部楼层 来自： 中国广东深圳
变截面扫描肯定要加关系式嘛
回复 支持 反对

举报

bluesky5358
发表于 2008-2-5 17:13:51 | 显示全部楼层 来自： 中国广东江门

回复 8# 的帖子

大虾，能说清楚一点吗？
回复 支持 反对

举报

alice-1
发表于 2008-2-5 18:02:58 | 显示全部楼层 来自： 中国台湾
掃描+參數
回复 支持 反对

举报

jybd88
发表于 2009-10-19 11:49:00 | 显示全部楼层 来自： 中国江苏无锡
贴点操作图上来吗
回复 支持 反对

举报

wangzhen08
发表于 2009-10-23 14:18:26 | 显示全部楼层 来自： 中国江苏南通
发个文件上来，我们才一看就明白呢
回复 支持 反对

举报

liyixun0431
发表于 2009-10-24 09:39:36 | 显示全部楼层 来自： 中国福建厦门
要能传个教程就 好了
回复 支持 反对

举报

wkabc
发表于 2009-10-24 12:20:05 | 显示全部楼层 来自： 中国广东东莞
最后上教程啊
回复 支持 反对

举报

zongmao.yang
发表于 2009-10-25 09:07:10 | 显示全部楼层 来自： 中国江苏苏州
几句话教会你 波纹管 的画法（有图）效果：- H% J1 E- z7 k" c
http://www.3dportal.cn/discuz/images/sanwei/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0807/20080725_884144ae6955d4a5b5abTkJM531Qj30q.jpg http://www.3dportal.cn/discuz/images/attachicons/image.gif 1.jpg (23.93 KB)! h. @" d% x- q+ f! d* [2 X
2008-7-25 23:46
: ^7 ?2 g' y$ ^) a6 s, x
8 K- ]' k& {3 M6 n+ ~. ~# W
) T6 _+ }: H# Z模型树：% f- f& J% e8 V4 H& ^4 `$ Y
http://www.3dportal.cn/discuz/images/sanwei/attachimg.gif http://www.3dportal.cn/discuz/attachments/month_0807/20080725_da412f38bc64a0581d91x5nQFD7D2lLI.jpg http://www.3dportal.cn/discuz/images/attachicons/image.gif 2.jpg (7.2 KB)% J% \! C: a+ Y! s  D3 h
2008-7-25 23:46
) k5 T" ?" P  I' [0 i" h/ c
1 i* M9 \" Z4 z  w- H, z- @9 Q, E
- A: |  c: M0 c- Y- I做法：7 @0 z2 X  a1 v$ e2 l) D3 s
首先草绘扫描轨迹,也就是波纹管的中心线.然后选中该曲线, 做"可变截面扫描", 然后进入截面绘制, 画一个圆. 为圆的直径制定参数，模仿如下格式:
- i: O0 a' F; J. P1 ~" jsd3=100+15*cos(trajpar*360*35) 各参数意思：
& C3 B' \1 L& z& ^. z3 D+ j% ysd3是你的管子直径参数
' Y& L4 |" y$ B2 K& |) x100是基准直径
* T: x, O  s6 D% ^# H15是波动幅度& z  a& S* s( H9 u. x1 u1 V6 ]- j
35是整个管子有35个波纹。5 t2 [+ w- k8 ~/ D2 `2 n  w$ ~
ok!
回复 支持 反对

举报

zongmao.yang
发表于 2009-10-25 09:09:33 | 显示全部楼层 来自： 中国江苏苏州
引用一下，以前也是按这个方法学的，论坛里有相关帖子，搜一下
回复 支持 反对

举报

xinhun1898
发表于 2009-10-25 09:28:56 | 显示全部楼层 来自： 中国北京
没学过，看来要学的东西还是很多啊
回复 支持 反对

举报

yu2000
发表于 2009-10-25 14:06:11 | 显示全部楼层 来自： 中国广东佛山
来学习。。。。。。。
回复 支持 反对

举报

418818248
发表于 2009-10-25 19:35:39 | 显示全部楼层 来自： 中国上海
17楼的是高手，怎样让它在装配中像弹簧一样伸缩呢
回复 支持 反对

举报
