[讨论] “象鼻”弯通钣金如何做![练习结束]

[复制链接]
guojayu320
发表于 2008-1-7 21:14:44 | 显示全部楼层 |阅读模式 来自： 中国江苏泰州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
大家好:哪位知道在CAXA里如何做万通之类的钣金件,主要求它的展开后的尺寸! :L
7 M( z9 i9 {7 k) s: t出题啦、出题啦！
5 `5 }7 f5 u4 K0 S# L3 O本贴中名称为“23，jpg”的图片，作为本周练习题了，用钣金功能做出后贴图的加5分，上传源文件的再加5分，制作教程的再再加10分，希望大家踊跃参与，上传源文件和教程请压缩后上传，权限设置为100，否则只给加5分。, K" L- d  k6 V6 |5 p
结束时间：1月18日23:59分
0 B2 h& H. U  ~* R* t----------------
9 z( Q! @) |6 i4 r: h7 u练习结束。源文件和教程权限已经开放。
* j. P3 {' y+ r2 F: q; t* t       -------------------------------------by 小贾师傅
* q2 W2 s# Z) M! F$ _- j1 U           -------------------------------------2008.01.19! D% e! l" ~) s9 g  S! j
0 g, ]* g; l* W% o  Z% r# {4 s& d+ P1 g/ @
[ 本帖最后由 小贾师傅CAXA 于 2008-1-19 16:39 编辑 ]

新题目，做出来加分

新题目，做出来加分
回复

举报

yql369963
发表于 2008-1-7 22:03:20 | 显示全部楼层 来自： 中国山东淄博
可以按照板金的多节圆柱连接的方法作出来，再裁减板金后展开就可以了。你试一试看看，不过有时候会出错，实体设计的板金展开功能不是很强。遗憾！ :L :L
回复 支持 反对

举报

yql369963
发表于 2008-1-7 23:50:51 | 显示全部楼层 来自： 中国山东淄博

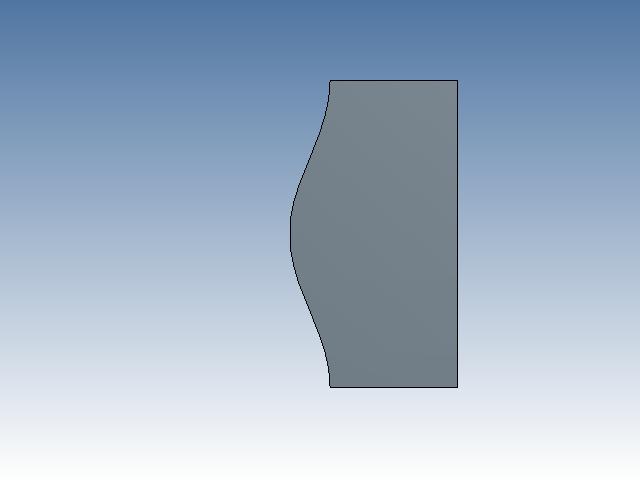

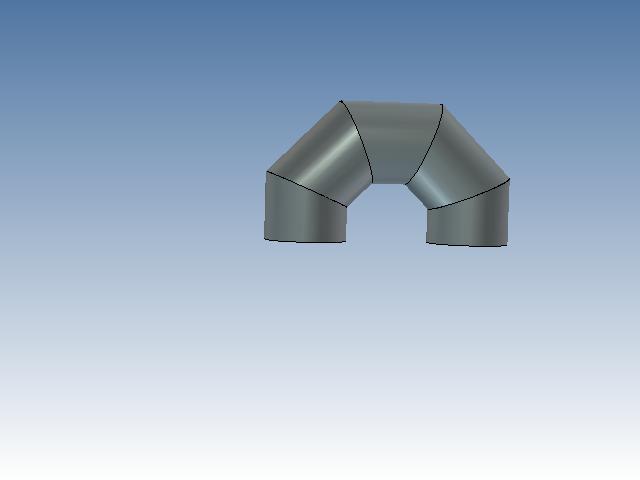

只能够做成附件中的情况。不知道能不能满足你的要求？
回复 支持 反对

举报

小贾师傅
发表于 2008-1-8 08:03:39 | 显示全部楼层 来自： 中国广东佛山
正如楼上所言，分段来做吧。还有，guojiayu320兄弟可以把你的图纸传个上来，
回复 支持 反对

举报

dongchongxiacao
发表于 2008-1-8 08:26:10 | 显示全部楼层 来自： 中国浙江宁波
此类钣金件在实体里只能做成3#的样子了，单个零件组成，分别展开求尺寸。
4 c5 E) D6 h; L: F% Z; x在实际工作中，象这类钣金件也是像3#那样焊接的，要想美观分段零件可以做得小一点，多做几个连接成圆弧状就漂亮多了。
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-9 12:58:16 | 显示全部楼层 来自： 中国江苏苏州
只是简单的一个弯通，直径是600，折弯的半径可以是500，3楼的可以达到我的效果，能否贴上教程，谢谢！ :handshake
回复 支持 反对

举报

fanfu
发表于 2008-1-9 15:24:41 | 显示全部楼层 来自： 中国河南郑州
实际的钣金大概也是按3楼的样子做，是个分段可能不一样而已。
回复 支持 反对

举报

yql369963
发表于 2008-1-9 21:49:27 | 显示全部楼层 来自： 中国山东淄博

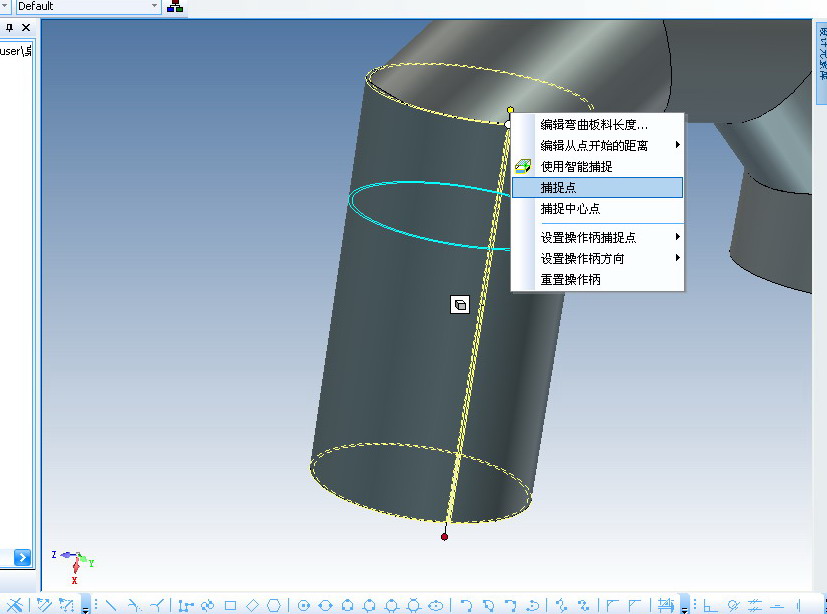

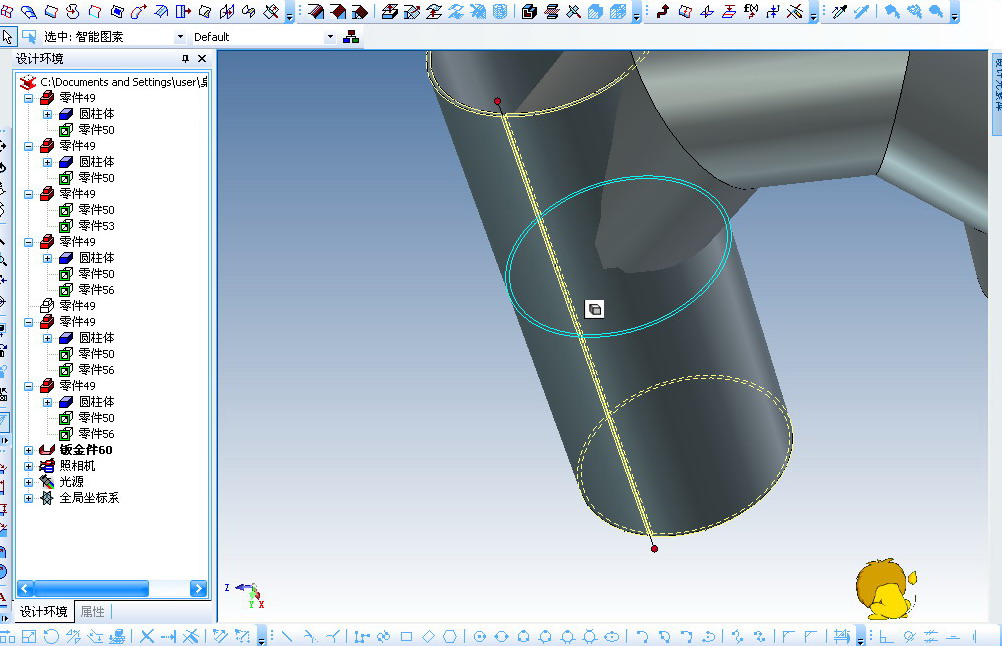

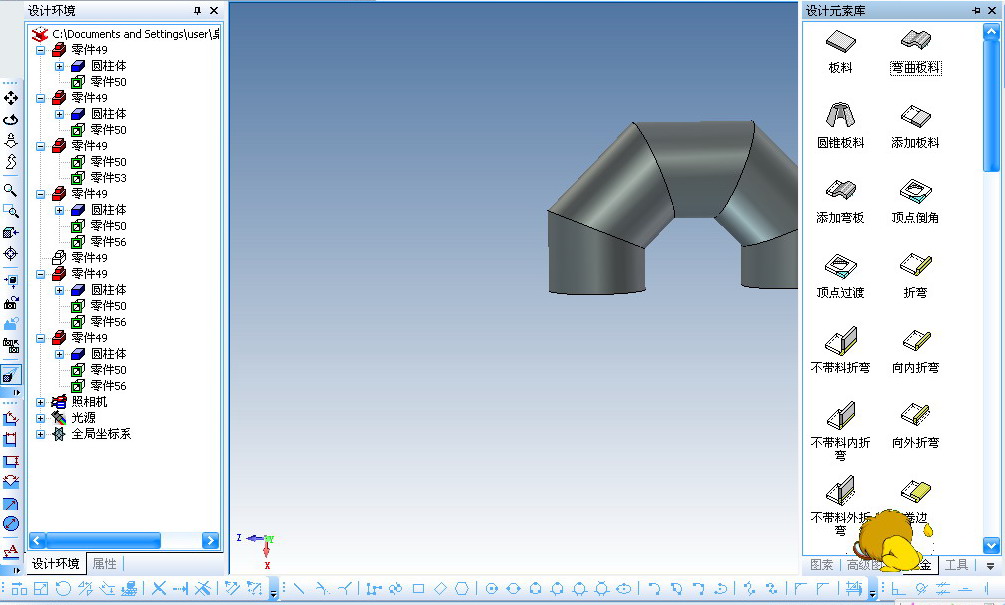

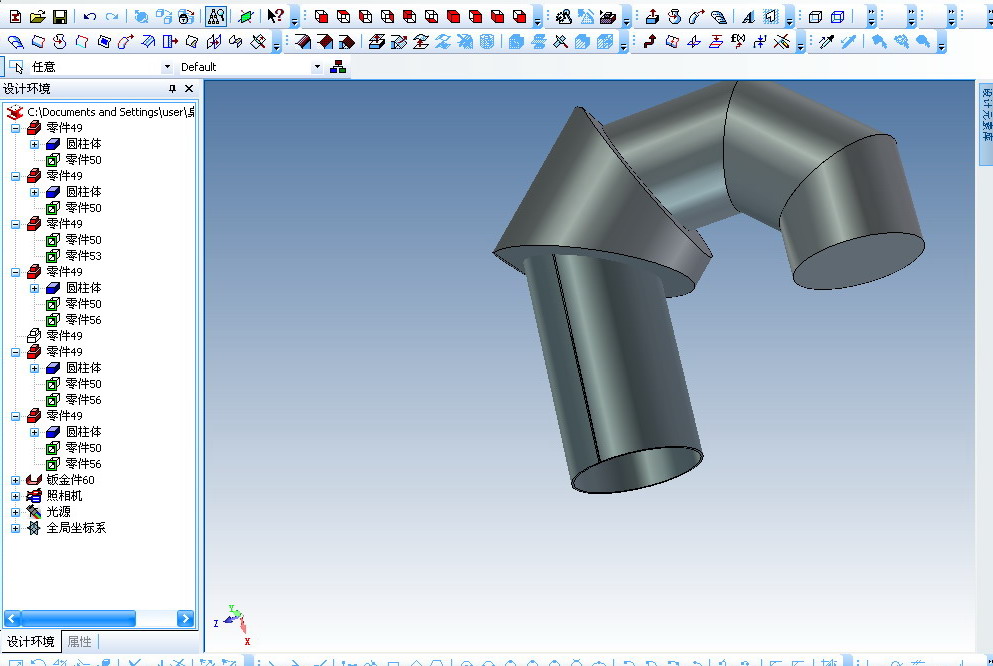

1.先做成弯通实体如图；
5 H6 T9 |' a4 F5 N$ M3 f2.加板金——选择“弯曲板料”，如图；& U: ^7 W1 ^6 l2 r) z

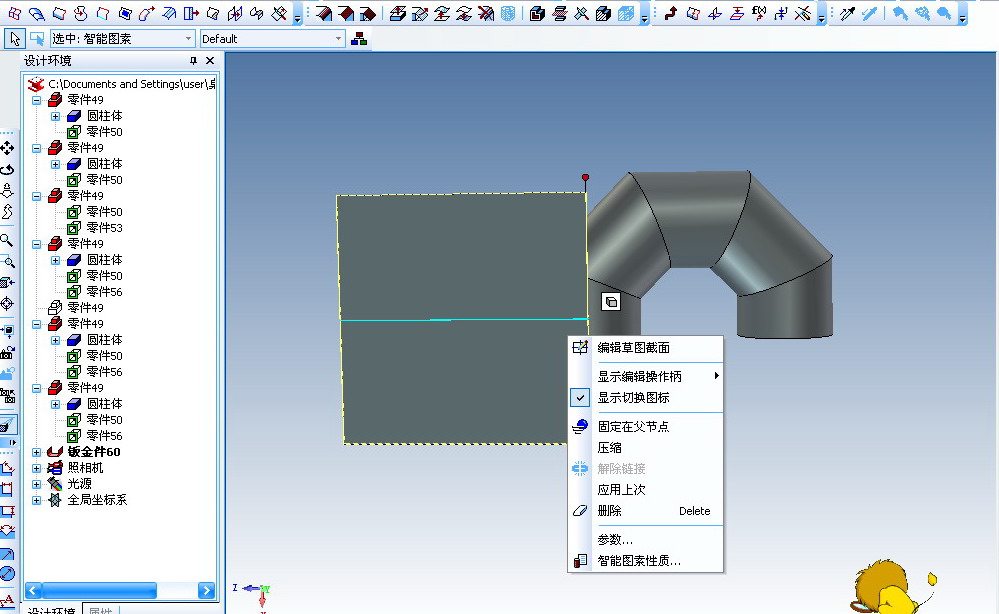

3.编辑板金截面二维图& l' d4 B( c" h: R* P1 R
4.以弯通表面轮廓线为导线；

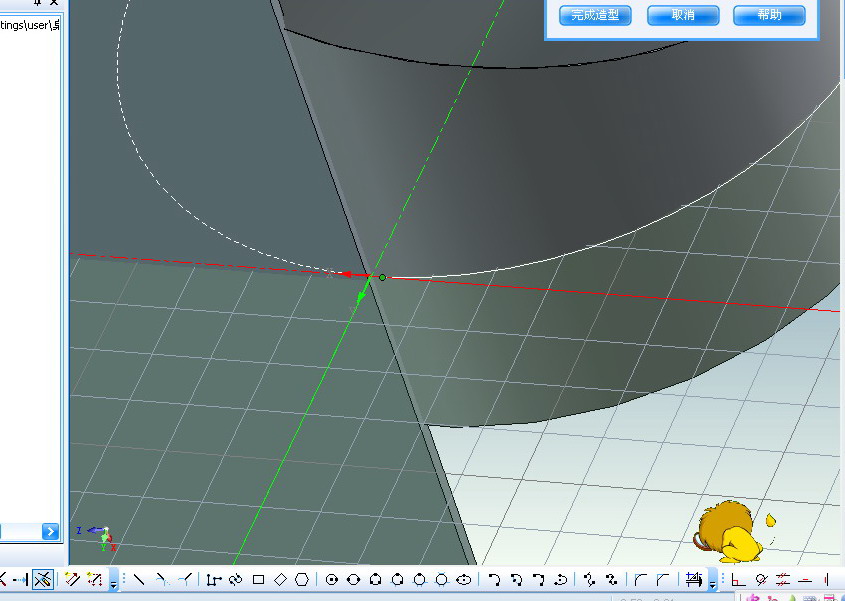

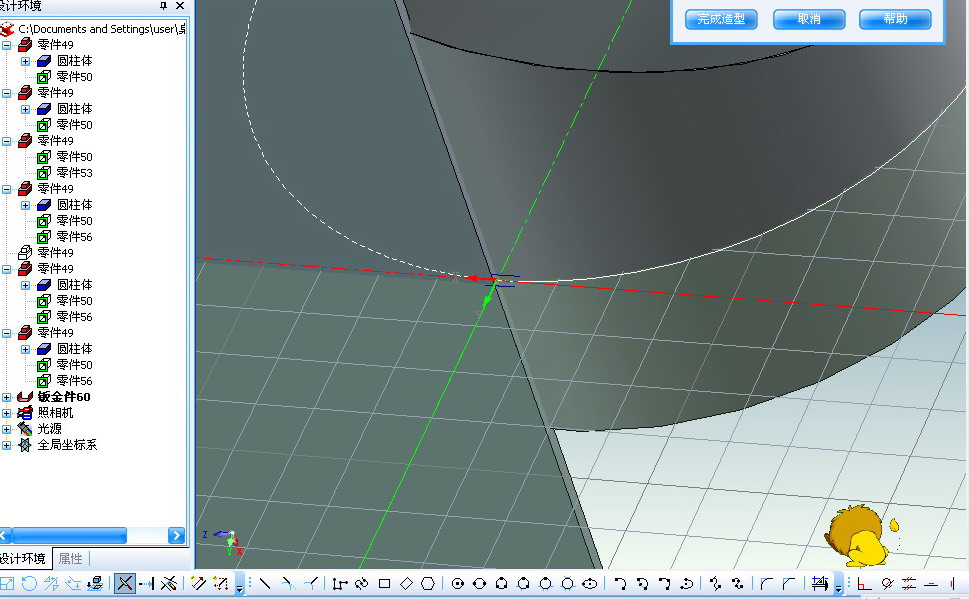

8 K1 I0 Q" {3 F5.打断导线圆，并删除一段（由于不可以是封闭导线）；
# _& z; R. ]6 a( \/ z/ \2 [& o4 A6.完成板金造型；

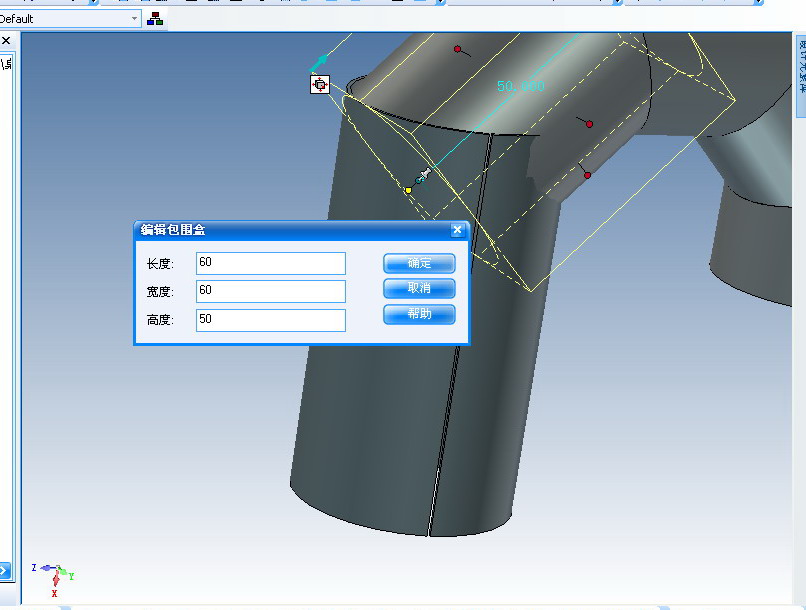

# m7 _) F  e! q( H7 B7.调整板金长度；
" _. z1 K; @+ k4 `  o# d8.加粗相邻实体；4 x) z& b& d; w) G

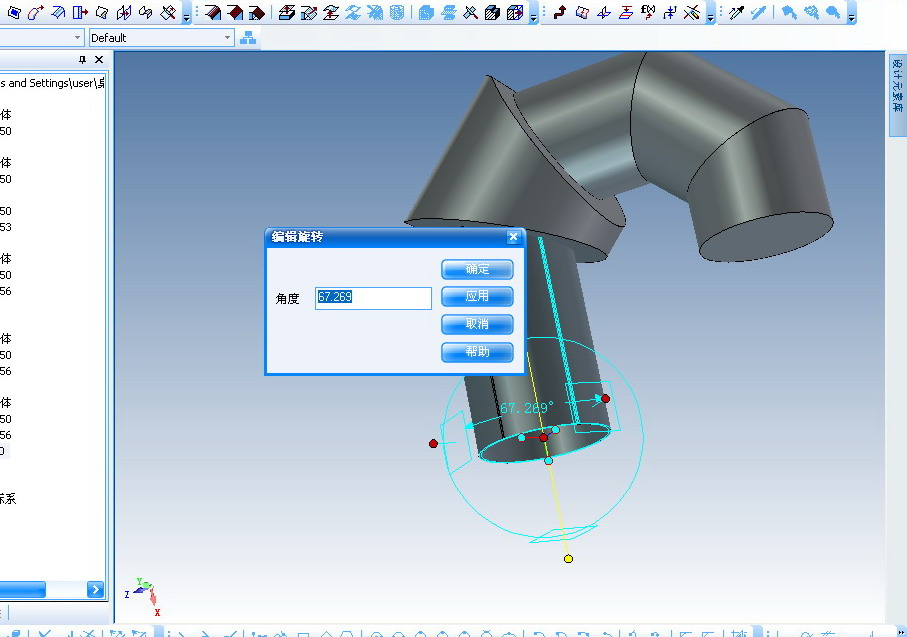

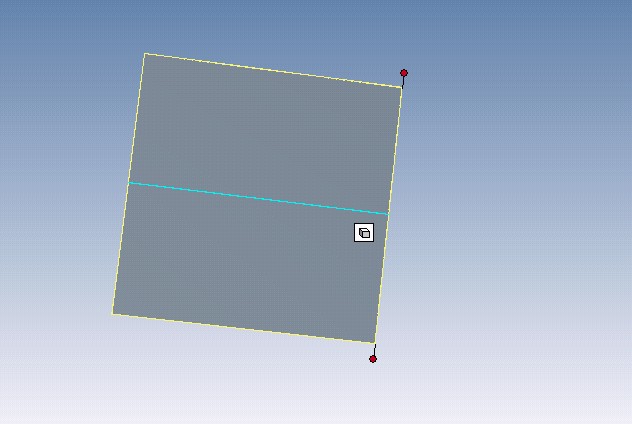

9.调整板金开口到中间位置（目的获得对称的板金展开图）；% }2 j+ q7 u( ~  ?! r

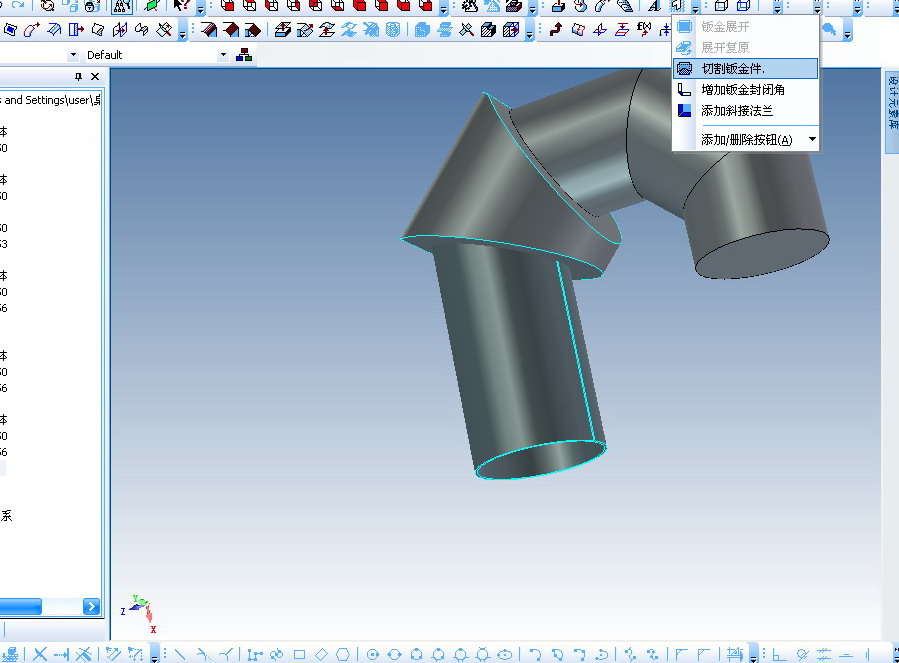

10.用相邻实体裁减板金；' d- h# R% W9 k: O& U6 _* l3 P) }
11.压缩相邻实体，得到裁减后的板金；! r8 s. r; c; P% M* S$ o

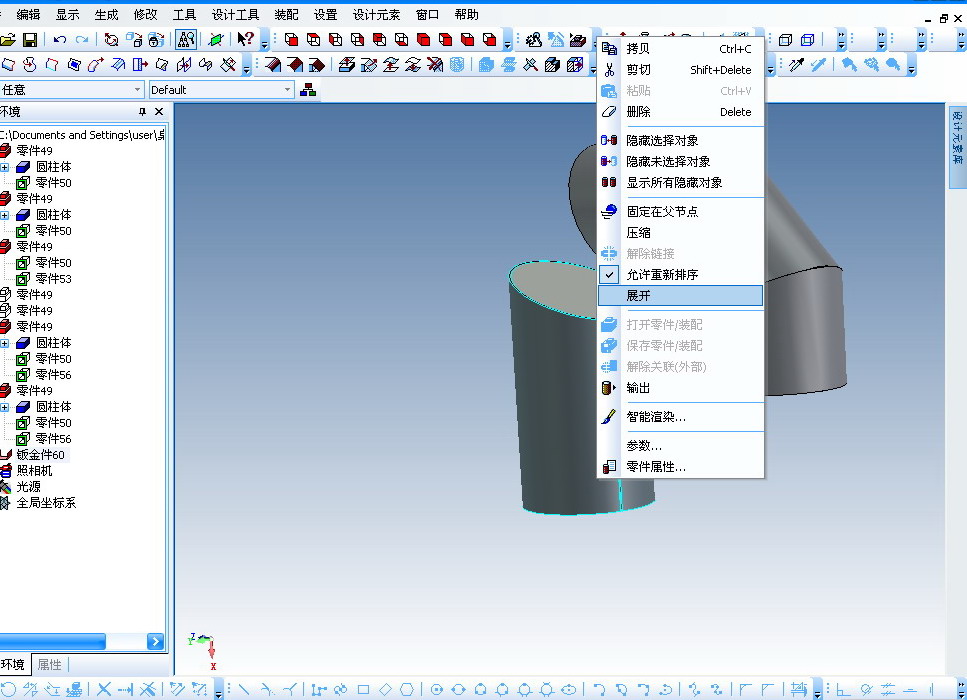

12.展开（不管是不是提示错误都确定）。如图所示。6 c- R$ p! s" Z' H2 b% c3 R" \

' O# [/ g: P2 D7 p; q, q[ 本帖最后由 yql369963 于 2008-1-9 21:53 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
小贾师傅CAXA + 5 应助，制作教程。

查看全部评分

回复 支持 反对

举报

yql369963
发表于 2008-1-9 21:51:20 | 显示全部楼层 来自： 中国山东淄博
有时候容易出错。你试试吧。祝你好运！ :lol: :lol:
回复 支持 反对

举报

yql369963
发表于 2008-1-9 21:54:50 | 显示全部楼层 来自： 中国山东淄博
上传图片很费劲。有问题再交流。
回复 支持 反对

举报

yql369963
发表于 2008-1-10 08:20:29 | 显示全部楼层 来自： 中国山东淄博
感谢版主加分，楼主不知道使用的怎样了？没有回音？？
回复 支持 反对

举报

hngyyf
发表于 2008-1-10 08:25:40 | 显示全部楼层 来自： 中国河南郑州

楼上的做个录像教程最好

楼上的做个录像教程最好
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 08:43:10 | 显示全部楼层 来自： 中国江苏苏州
感谢yql369963你花时间制作教程，在此谢过！ :loveliness:
回复 支持 反对

举报

yql369963
发表于 2008-1-10 10:04:19 | 显示全部楼层 来自： 中国山东淄博
原帖由 guojayu320 于 2008-1-10 08:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 e2 ]& w0 J& z$ ?0 m& q; z6 l感谢yql369963你花时间制作教程，在此谢过！ :loveliness:
6 c( G- x  a* d2 r2 e6 ?  V
6 d0 B! V8 i% H$ }( `" y/ P6 O2 u
不必客气！
0 z% |' H7 `: I1 i! y4 g' X
* H  ]# E4 o0 ~  }/ `' C此外，用07板比08板出问题少。我的是08试用版做的。
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 11:03:52 | 显示全部楼层 来自： 中国江苏无锡

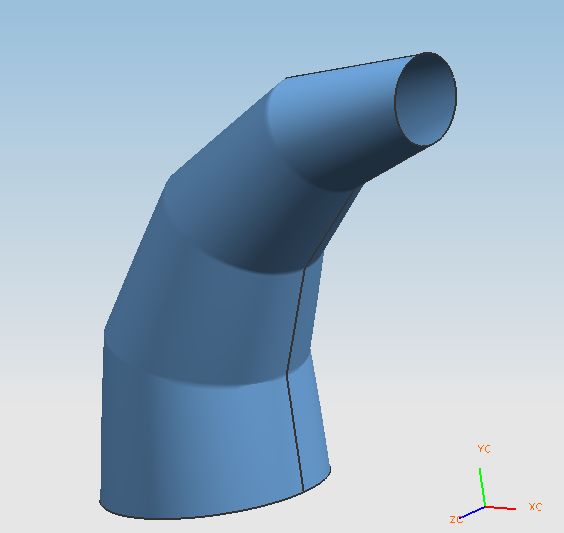

我也试做了一个，应该是这个效果了，做法有所不同！1 E6 H# N. }6 e( R) u
再次感谢yql369963的帮助！ :handshake
5 Q$ g# }" P$ |& n' A  E9 e; v% y( j- |; H8 A
[ 本帖最后由 guojayu320 于 2008-1-10 11:05 编辑 ]
回复 支持 反对

举报

yql369963
发表于 2008-1-10 11:25:22 | 显示全部楼层 来自： 中国山东淄博
原帖由 guojayu320 于 2008-1-10 11:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 ?) ]! C8 j3 _7 |3 K+ A1 J! k我也试做了一个，应该是这个效果了，做法有所不同！
0 q/ Y3 y& Q9 G9 B  O$ X再次感谢yql369963的帮助！ :handshake
8 Z3 ]2 w! E! z) v8 k% O+ m% e; r
& R% x" }8 ~! M3 g$ T$ K* m2 P, t  F
你作的更好。 :lol: :lol:
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 12:09:22 | 显示全部楼层 来自： 中国江苏无锡
有这样的效果应该可以了，呵呵呵，很感谢大家的参与！感谢贾兄！呵呵，CAXA版块有你更精彩！ :lol:
回复 支持 反对

举报

小贾师傅
发表于 2008-1-10 12:46:35 | 显示全部楼层 来自： 中国广东佛山
guojayu320兄弟：把你的制作过程贴个上来，讨论一下嘛。
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 13:30:44 | 显示全部楼层 来自： 中国江苏无锡
我的做法与yql369963很大不同，我制作了一个钣金体，其余是旋转复制的，有空一定奉上教程！一定！
回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 13:41:24 | 显示全部楼层 来自： 中国江苏无锡

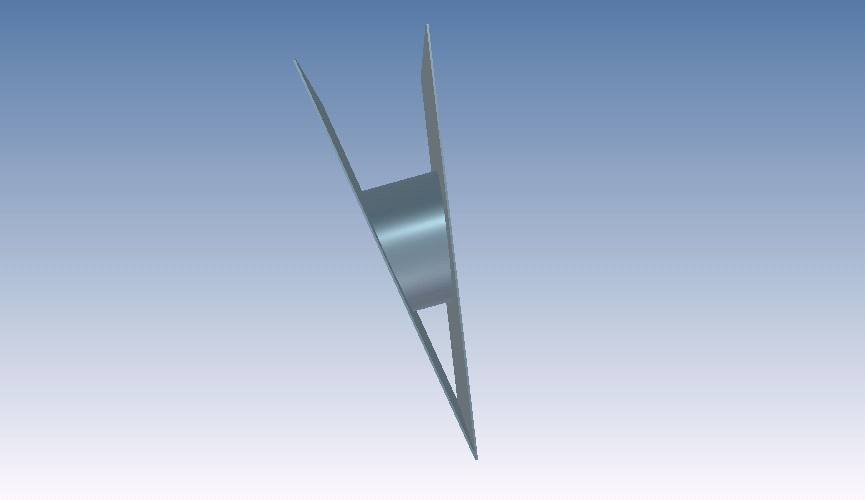

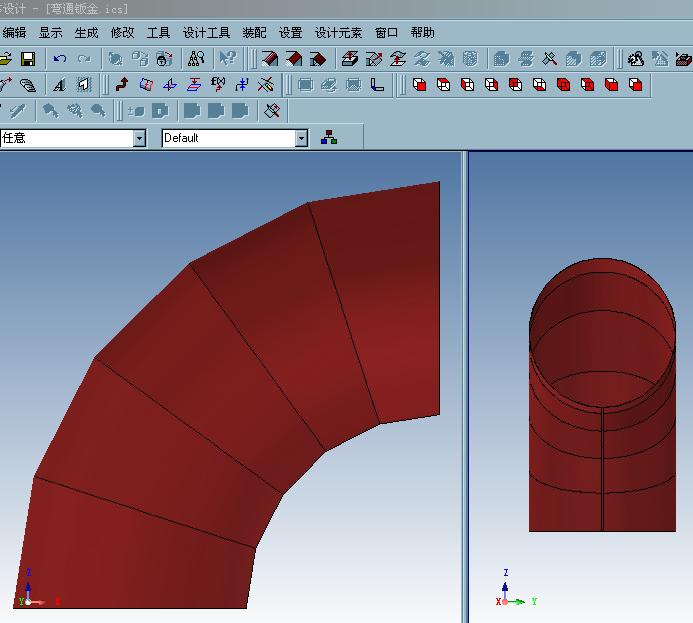

一，先用电子图板绘制想要的钣金件二维，将两个半圆等分9 X* y' D2 e( o: n- z8 c
二，导进CAXA实体，做钣金，用到的是弯曲板料，做出一个，
3 h* B# t! |! }5 y; G2 ~. X! Y: n三，然后做出减料的实体大小
+ \* x3 ~0 g1 M  W" A/ |四，用到旋转复制。做出来。
+ b5 \, Z" y3 g/ X# K. M1 k可能不是很详细，但基本是这样的，应该还有更简单的方法，期待！
: X7 z1 K4 U5 u3 Q1 E9 E8 [9 E5 m& c# t. I3 o8 o' i
[ 本帖最后由 guojayu320 于 2008-1-10 14:04 编辑 ]

评分

参与人数 1三维币 +4 收起 理由
小贾师傅CAXA + 4 技术讨论

查看全部评分

回复 支持 反对

举报

guojayu320
 楼主| 发表于 2008-1-10 14:25:07 | 显示全部楼层 来自： 中国江苏无锡
小弟，再接再励，看这个用CAXA钣金怎么做，应该也能只不过可能繁一点吧！yql369963 兄弟来看看哦
回复 支持 反对

举报

小贾师傅
发表于 2008-1-10 14:35:12 | 显示全部楼层 来自： 中国广东佛山
不错，这又出了个“象鼻子”的题目，欢迎大家继续讨论！
回复 支持 反对

举报

NJLUHC
发表于 2008-1-10 14:49:30 | 显示全部楼层 来自： 中国河北邢台
一直不明白钣金里的“折弯”与“不带料折弯”有什么区别？？
回复 支持 反对

举报

dongchongxiacao
发表于 2008-1-10 15:53:44 | 显示全部楼层 来自： 中国浙江宁波

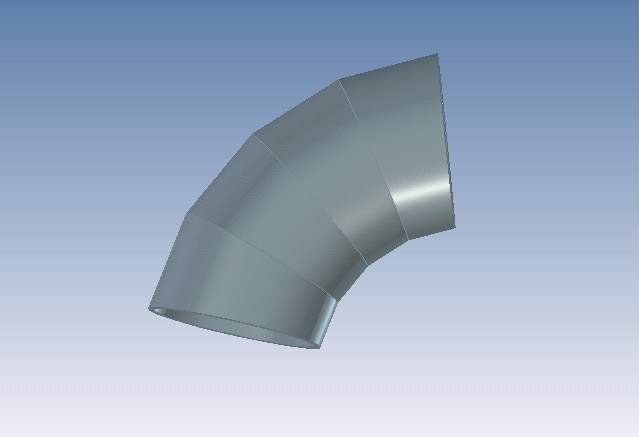

好机会，我也做了一个大概的样子试试。% T1 l4 u) W5 Z' L4 D! Y
我是这样做的：
( n+ U; S; R' z& L% {# O! h 1.jpg
9 i1 z  ]6 X) ` 2.jpg
! P2 D+ c; A) _# B' t8 d8 l 3.jpg ( ^8 `: K, e! y
4.jpg 9 H1 s& `- k& k( b1 B$ g
回复 支持 反对

举报

dongchongxiacao
发表于 2008-1-10 16:03:55 | 显示全部楼层 来自： 中国浙江宁波

回复 23# 的帖子

你再仔细瞧瞧，折弯有一个特点，它的弯曲半径是可以进行编辑的，而不带料折弯就不行了，展开后会多出一块板料，那一块板料不能展开，试试看。
0 r) b4 ^! F. [- m9 i/ m3 {! f1 o4 B7 t3 [4 r
[ 本帖最后由 dongchongxiacao 于 2008-1-11 10:24 编辑 ]
回复 支持 反对

举报
