[讨论] 关于工程图的明细表和标题栏的制作(请附上详细说明)

[复制链接]
xp4525244
发表于 2007-12-12 09:53:57 | 显示全部楼层 |阅读模式 来自： 中国辽宁沈阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

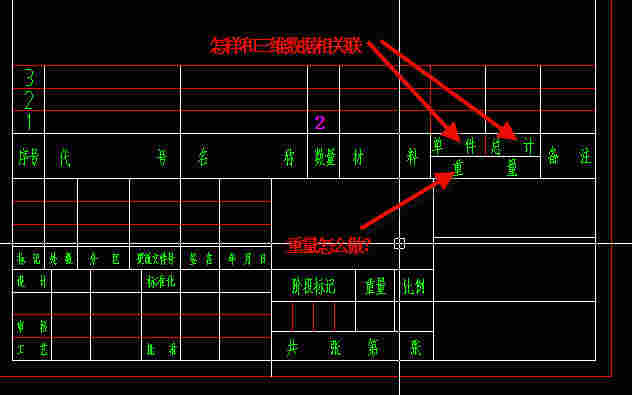

看了很多关于工程图的求助贴子,因为SE的帮助和教材少的可怜,所以大家对工程图的制作都有很多的疑问,但是大多数的疑问都在于如何制作符合企业的标题栏和明细表上,但是回答都很不详细,希望通过这帖子大家把自己的方法贴出来,做个总结.
- d5 O6 n3 ^' _* L- ^( L* T/ V& }       我对标题栏的制定也是看贴子上H版的讲解做的,但是到了明细表我就有点迷糊了,到现在也做不出下图这样的明细表,看见坛子里有人说得用2次开发做,难到SE真的不能做出来下图这样的明细么?我听朋友说在Inventor 里面能够做出来.有的是用CADTOOLS做的.有的说能把单重加进去,大家都有各自的方法来应对.所以希望大家能把这样的方法贴出来,不要在到求助贴子里面简单的说些白水的话了,我也知道大家时间是宝贵了,但是新手实在是没办法在书或帮助中得到这样的解答,所以发帖子来请大家帮帮忙,尽量详细点写,也算对新手的帮助了.谢谢各位高手.8 V* v- g2 n0 p

( K3 ]' x3 }/ f5 d1 E
9 Q; c9 W) w" f, V3 y% Y) }- `对了~~~还有点想说下~~就是我说的明细表里面的单重是自动生成的.
9 _, U& Y# x$ u5 d) m. I& B: l" m0 K8 _4 p/ I4 N8 Y, s! r
[ 本帖最后由 xp4525244 于 2007-12-13 10:51 编辑 ]
回复

举报

lianliang2005
头像被屏蔽
发表于 2007-12-12 10:16:56 | 显示全部楼层 来自： 中国福建厦门
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

W_AQ
发表于 2007-12-12 23:18:56 | 显示全部楼层 来自： 中国河北衡水
遇到同样问题，现在只能将总重出来，单重还不只如何解决。
回复 支持 反对

举报

yjcog
发表于 2007-12-13 09:15:36 | 显示全部楼层 来自： 中国广东深圳
楼主的问题在SW论坛我也见到过
回复 支持 反对

举报

htm525868
发表于 2007-12-13 09:53:33 | 显示全部楼层 来自： 中国陕西西安
首先说明，关于链接的部分，我目前知道的就是只能连接对应的零件图文件属性里（摘要）（统计）（项目）三个选项里对应的内容。统计里只有（访问）有效。
. \+ ?$ b2 B6 v6 u3 V  M- V! Y. V  e' c) \* X' e4 U( i

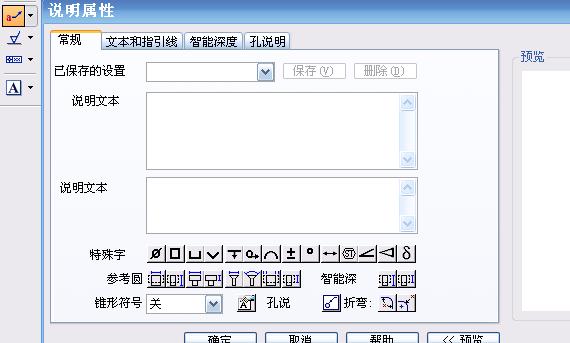

1、看第1张图，在工程图中点击说明键，出现的对话框中的说明文本里输入格式。
- s1 Z* F0 t6 D! x% G3 l' b8 z+ _: r具体的连接格式是:   %{ 输入对应连接的名称(如作者)|R1}
) e- o% ?5 T1 J5 m* `2 [+ z/ Q$ e* B. X: R7 b4 U: G

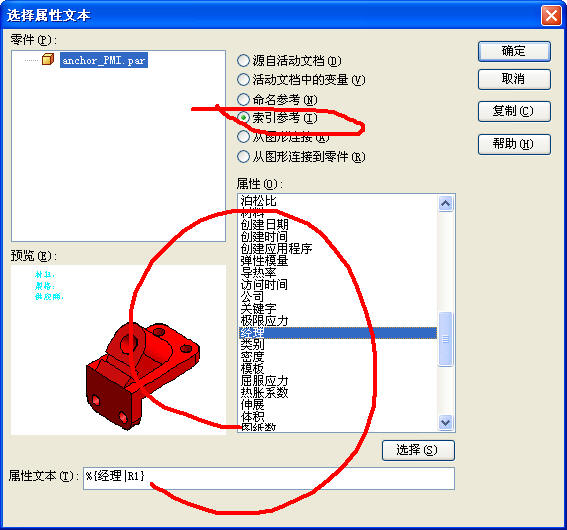

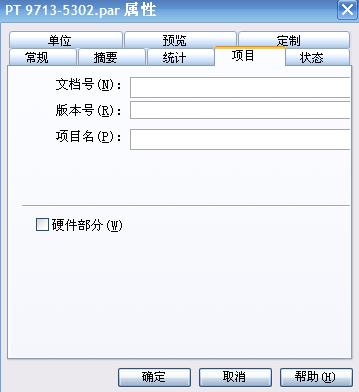

2、看第2至4张图

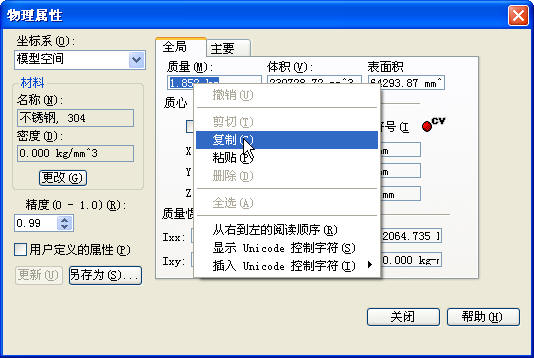

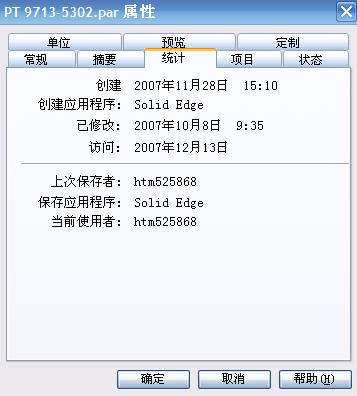

- Z% d. H) q+ J$ `1 [9 e/ e3 |这些是文件属性里能起到连接作用的内容。在对应的格式里输入文件属性里有的就可以，如输入，作者，标题，
回复 支持 反对

举报

dog007
发表于 2007-12-13 10:48:17 | 显示全部楼层 来自： 中国湖南株洲
SolidEdge的工程图带这个功能，注意修改母版即可，保持与PCCAD的格式一致，即国标一致，也可以直接使用它的国标。
4 @! G5 q3 i* C4 b9 S+ q在零件信息表里面有的。一把改好。
回复 支持 反对

举报

xp4525244
 楼主| 发表于 2007-12-13 11:03:07 | 显示全部楼层 来自： 中国辽宁沈阳
原帖由 dog007 于 2007-12-13 10:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif: I% f& p1 x% C
SolidEdge的工程图带这个功能，注意修改母版即可，保持与PCCAD的格式一致，即国标一致，也可以直接使用它的国标。1 d% @1 \9 ?1 h( i5 t% X0 G# v2 [( y
在零件信息表里面有的。一把改好。
2 ]8 p- i1 ~; ?- ]  D& v3 B5 n

6 L4 \7 j" Z/ u! J您能把自己做的东西发上来 么或者在详细的说明下好么?>
回复 支持 反对

举报

wtongong
发表于 2007-12-13 12:24:00 | 显示全部楼层 来自： 中国浙江温州
<明白了~~~~但是有什么用?>
回复 支持 反对

举报

xp4525244
 楼主| 发表于 2007-12-13 13:22:24 | 显示全部楼层 来自： 中国辽宁沈阳
原帖由 wtongong 于 2007-12-13 12:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif

) p; j9 Z/ G2 q
: J- Y) t6 u# d5 f% h- ]" C5 x) G! {; v1 C0 H+ C
没明白王工的意思~~~~
& T- `2 K6 H) Z我的意思是能做一个能把单重自动加进去的明细表并且符合我图纸的要求,但是听说要2次开发,但是看坛子上有很多对
. T! w% {. x6 }' K0 @9 sSE的工程图有疑问的帖子,但是有些回答的都很模糊,让新手无法下手去做.既然SE对工程图没有太详细教程,那么我就想发个帖子出来,把大家的思路都说说,以后对新人也有所帮助.
回复 支持 反对

举报

W_AQ
发表于 2007-12-15 17:14:44 | 显示全部楼层 来自： 中国河北衡水
当一个零件在装配体中的数量大于1时，SE系统自带的重量列是总重。
# r5 E" b& L2 k1 q$ ^5 O1 p( L& A不知如何设置能否将单重带出来。
回复 支持 反对

举报

xp4525244
 楼主| 发表于 2007-12-17 09:53:05 | 显示全部楼层 来自： 中国辽宁沈阳
难到没有人花点时间做下么~~~~?
回复 支持 反对

举报

Willie007
发表于 2007-12-19 18:23:34 | 显示全部楼层 来自： 中国河北保定

只有自己知道自己用什么样的模板

有人问过我如何作模版，在这里借此处做个简单答复吧! W7 L6 }4 ?; p8 u* Y* ?* C
我见过很多公司的明细表 格式没有两家是相同的 ) t& d) i; ?$ D9 W4 ^" X1 r
只有自己知道自己用什么样的模板
# e6 Q9 P( i2 P. m  o% n希望下面的东西能对大家有点用。
7 N- [: P, e( e8 s: W" @2 K1 `! d) X* U! G7 v: w
创建模版就是设置标准，以及建立与三维模型间的关联（属性的提取）的过程。' K# K# [# }- I5 x) {8 m/ O
涉及的问题：按照自己的要求修改、新建标准样式，指定要引用的模型属性。1 G* G0 l  @0 s$ J1 w2 P: `

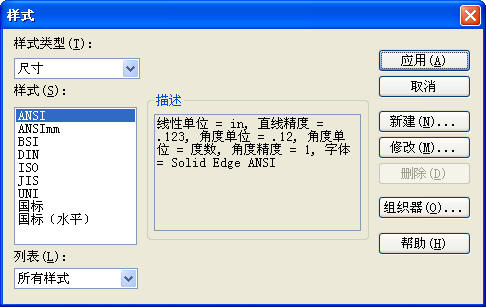

:) 在“格式”下拉菜单中的“样式”里设置相应标准
. F7 P. ]5 G4 c( p# R' ^' G) [0 c1 q& u, ^
w8.jpg - ?; }, w* \3 F( v' Q( Y

  ^/ W8 ]( g3 O/ V1 ^# i4 @" r! ]) l9 p( _% }4 K2 n, \

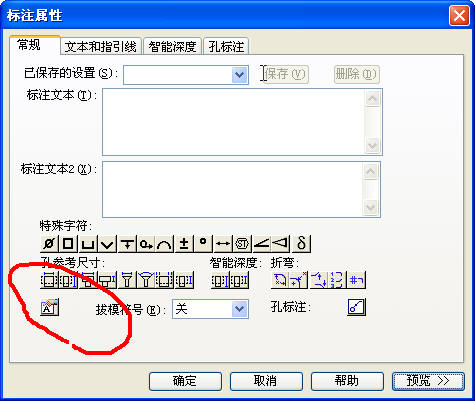

:) 在背景页里绘制图框、标题栏等相对不动的元素，使用“说明”（V20叫做“标注”）中的2 v# v2 C* `5 b  O& P
“属性文本”来指定要引用的属性位置，将结果放置到要填充的位置即可。  F- z2 `+ `8 z5 q- }; }, ~/ e" F

. _% u0 z- m& y w4.jpg * |4 {2 M0 |5 X- H' w& ^0 ~1 A

- I9 T- k, t8 q w5.jpg ! ^( _* y" b8 C# V! z
/ O8 _- M' z/ x2 P
/ ^8 n  y: w- ?2 ?
# E2 r' n, S+ q) X
8 T: f% x% W  m$ [" q# w6 t5 S: T- N w7.jpg : n8 _2 f6 ~. ?; {" H8 L

, z( z2 t  d' m  a8 Z2 g其他的，比如粗糙度、形位公差等等都可以将常用的保存在模板文件里
# e( }2 z# n7 J, i1 q2 p w9.jpg ( q. \8 p, U; d4 D; y) C/ n2 [# X
9 J9 ^& z7 X& b+ O  ^, ?3 v
都设置好以后关闭背景，保存文件到软件的模板文件内即可（\Program Files\Solid Edge V20\Template，版本不同位置可能会有区别）。（当然还可以自己指定用户模板文件夹位置）6 X" V: d& `9 T% C

6 l( y* d5 [2 Q' }8 `" E[ 本帖最后由 Willie007 于 2007-12-19 18:34 编辑 ]
回复 支持 反对

举报

Willie007
发表于 2007-12-19 18:25:36 | 显示全部楼层 来自： 中国河北保定

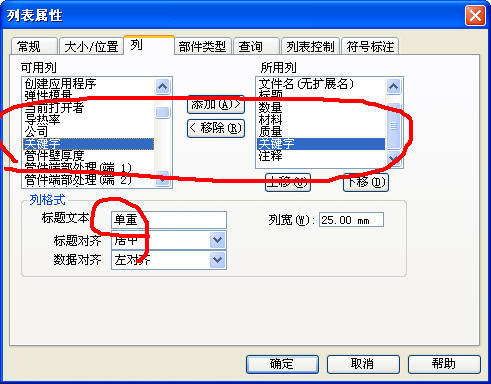

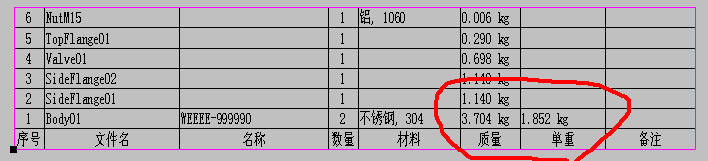

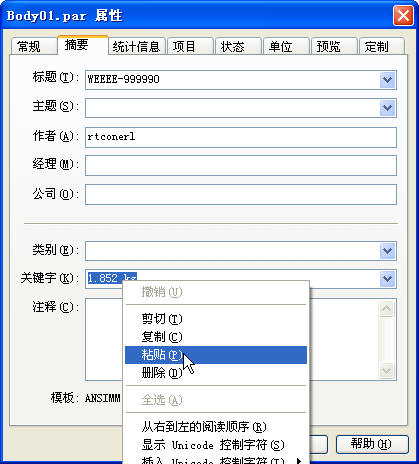

明细表里”单重“的问题已经有了定论：二次开发或者半自动填写。 :) :)
回复 支持 反对

举报

Willie007
发表于 2007-12-19 18:50:29 | 显示全部楼层 来自： 中国河北保定
# F' x+ _+ P8 U9 D
9 j3 J/ Y) U7 _2 {4 `# t9 \" W
. g& W7 w1 o- G1 K( ^. G! P e2.jpg & S. [+ w2 D7 K3 ?* G+ J& A

" ]5 a. M( c- |+ F* R+ H% I) r: }+ H4 J; V% E- i* E

3 F, P; R- @& k) j5 _ e3.jpg ) d5 q1 a5 |& F2 D  ~8 r, s% \
+ o; N3 H. \" [" h3 F8 U
  D9 }1 F& |6 S+ Q; ]1 i

评分

参与人数 1三维币 +5 收起 理由
sxw68 + 5 热心应助，新年快乐。

查看全部评分

回复 支持 反对

举报

xp4525244
 楼主| 发表于 2007-12-24 08:56:29 | 显示全部楼层 来自： 中国辽宁沈阳
非常感谢Willie007的指导,我基本已经知道这东西怎么做了.. R" p! a  ]: j. j
如果大家有什么别的方法也都发上来,大家学习学习,
回复 支持 反对

举报

lianliang2005
头像被屏蔽
发表于 2007-12-24 09:06:45 | 显示全部楼层 来自： 中国福建厦门
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

dreamytj
发表于 2008-1-2 10:23:56 | 显示全部楼层 来自： 中国广东深圳
请问  Willie007
& g! T& x; h& O明细栏的行高怎么设置，我找了好久没找到在哪设置。
回复 支持 反对

举报

Willie007
发表于 2008-1-2 10:31:34 | 显示全部楼层 来自： 中国北京
"大小/位置"项中文字大小加上间隙就是行高
回复 支持 反对

举报

dreamytj
发表于 2008-1-3 08:51:19 | 显示全部楼层 来自： 中国广东深圳
谢谢，SE真是好论坛。
回复 支持 反对

举报

davidsky
发表于 2008-1-14 12:42:42 | 显示全部楼层 来自： 中国江苏无锡
谢谢以上的问题和指点，这个问题我回去试试
回复 支持 反对

举报

assassin_007
发表于 2008-1-17 00:16:46 | 显示全部楼层 来自： 中国重庆
这个问题以前讨论过，单重需要做二次开发，其实很简单，调用一个计算质量的函数，将计算结果写到变量表，然后，将变量显示到自定义属性里就可以调用了。关于表头，很简单，SE的明细表的表头不显示，自己做一个不久得了？
回复 支持 反对

举报

spspspsp
发表于 2008-1-17 09:25:26 | 显示全部楼层 来自： 中国湖南邵阳
谢谢你楼主，讲得太精彩了。
回复 支持 反对

举报

xyzd13
发表于 2011-8-1 13:12:19 | 显示全部楼层 来自： LAN
看讲解还是没怎么明白，慢慢的到实践中去体会吧。
回复 支持 反对

举报

大有茗堂
发表于 2011-8-1 14:58:38 | 显示全部楼层 来自： 中国浙江丽水
一定要多用，多实践才行。
回复 支持 反对

举报
