[003]两拉伸建模教程

w_hs1

原题是以用SolidWorks建模为基础的，提目的原意是考核答题者对拉伸特征终止条件的认识。因此第一个拉伸只是为第二个拉伸创建终止条件，最后用第二个拉伸实现题意。
% A0 A6 ^+ U' d

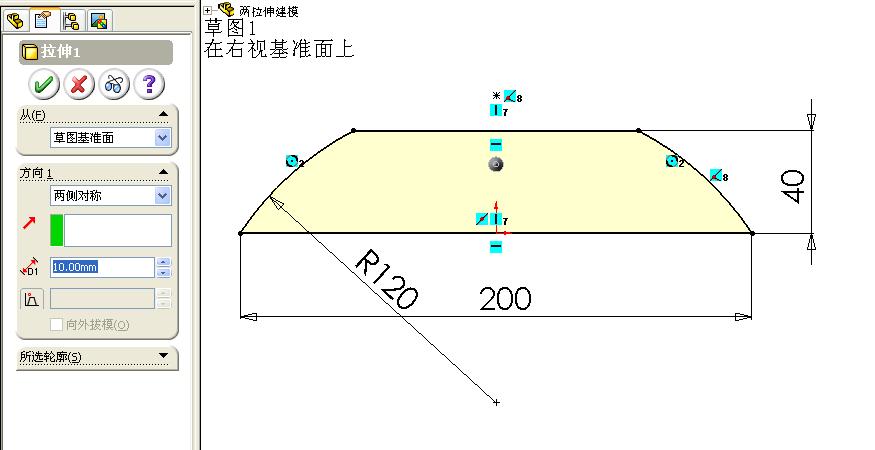

拉伸1用了一个小的拉伸量以及在草图1中作一个削顶的弓形都是为了使拉伸1生成的特征全部包含在最终实体内，不让最终结果产生多余部分。
: H2 b( ?2 e* c6 M2 {草图上部的一个点是为了在草图2中方便地确定圆弧尺寸而设置的。通常在草图中确定一些几何关系或辅助的几何元素可以减少尺寸的重复标注。

在草图1的基础上，草图2只要少量的几何关系不需要再添加任何尺寸。
2 b6 Z  U. y. _4 N! W由于在SW中拉伸到一面的终止面如果是由拉伸或旋转产生的平面、圆柱面、球面等常规的面支持面的延伸，也就是说本题中由拉伸1生成的两段小圆柱面完全可以当作无限长的整个圆柱面的终止面来使用。
- O' V- n8 g% ^* J" u8 [' Z

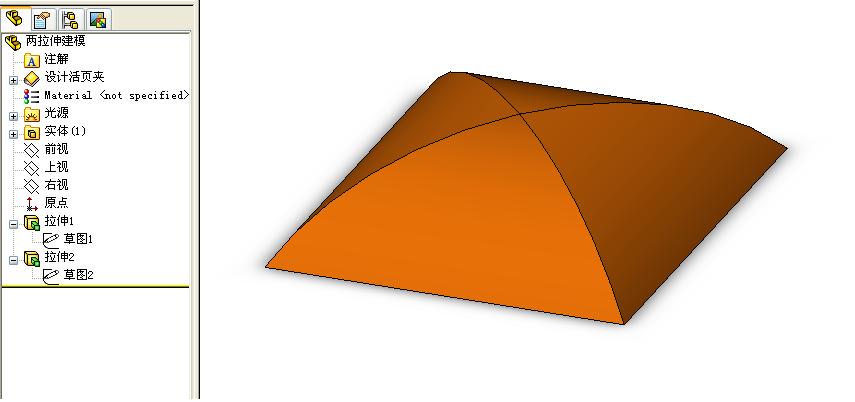

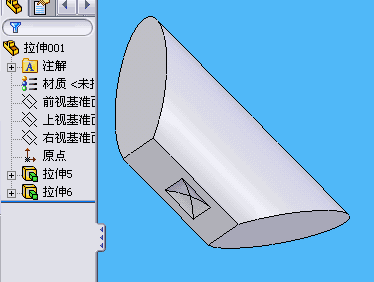

2 Z+ o, ]% K% g4 j拉伸2中的合并结果使整个模型只产生一个实体。
两拉伸建模.rar (33.91 KB, 下载次数: 223)

2007-12-1 06:13 上传

点击文件名下载附件
0 Z: S0 d$ d% T4 c- a
有的朋友的第一个拉伸采用面拉伸，这样使结果多了一个面（当然可以隐藏）。也有朋友没有使用合并实体，使结果成了两个实体。虽然题目中没有做出明确规定，因此不能说错，但是总使结果有点遗憾。
( R# I! V) ~/ C/ U5 E6 u

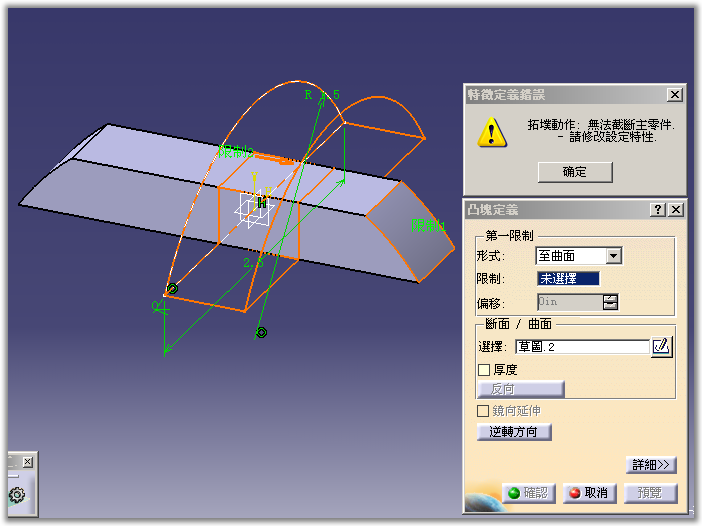

8 Y: r$ d5 k) Y+ c$ a由于答题者不一定是SW的使用者，在有些软件中是将去除材料（在SW中称为拉伸切除）也归入拉伸特征中，因此可以用一个拉伸生成基体，用另一个拉伸来去除多余材料，这样题目就变得太容易了，这不是题目要求两个拉伸都是添加材料的本意。
/ ]3 z/ J7 H$ T/ H" z4 k+ v. c0 |
有的软件可能将一个草图沿曲线成型，或草图延路径变化的成型也称作拉伸，其实这相当于SW中的扫描或放样，用这种做法只要一个特征就可以，但这与用拉伸特征建模有明显的区别，也不是题目的本意。

5 ]6 [. `, ?, F1 L( P( {9 J! s
% c# s8 |# e. A" d  V此题在SW中不是很难的，因为以前都反映我出题太难，所以此题是将我以前比较受欢迎的“一拉一切”题目简化而来，现在将原题奉上供感兴趣的朋友试试。
2 r2 W2 j1 C. O  E: f, _

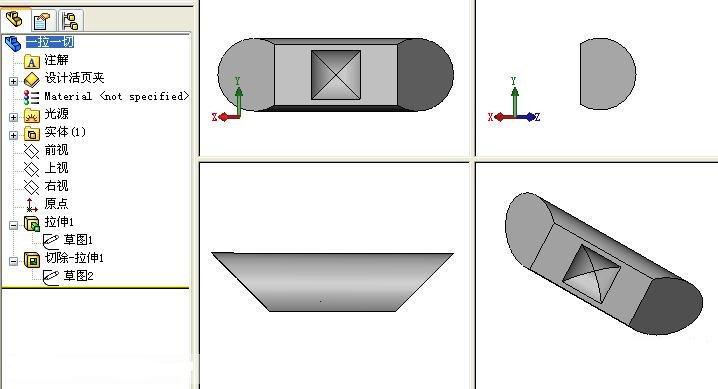

& v+ W- m& j! p' Q, m本题要求用一次拉伸和一次拉伸切除（去除材料）作出图示模型，只有一个实体，没有曲面，不用方程式。
