如何设置去除阶梯剖中多余线

evtepe · 发表于 2007-12-1 00:23:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

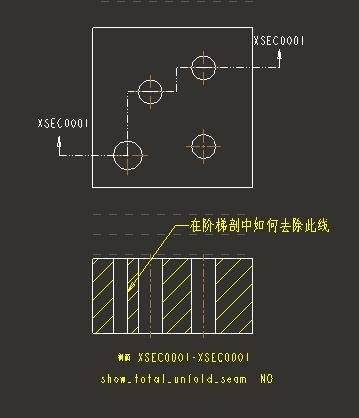

在阶梯剖中如何设置去除剖视图上剖切平面转折处多余的线？谢谢！

[ 本帖最后由 evtepe 于 2007-12-1 18:32 编辑 ]

kfsbc · 发表于 2007-12-1 15:34:15

这种阶梯剖方法就是错误的

evtepe · 发表于 2007-12-1 16:23:58

原帖由 kfsbc 于 2007-12-1 15:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; a7 E n2 l7 I8 ~5 s0 {这种阶梯剖方法就是错误的

请问仁兄此话何解？

721VENUS · 发表于 2007-12-1 16:36:11

呵呵我想应该是错的哦,一个完整特征在剖后变成了不一样了~!~!~!~!~!~!~!就是你要去线的那个地方,,,,.....

evtepe · 发表于 2007-12-1 16:54:45

原帖由 721VENUS 于 2007-12-1 16:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif& f! d' ]- k. t. T y! t
呵呵我想应该是错的哦,一个完整特征在剖后变成了不一样了~!~!~!~!~!~!~!就是你要去线的那个地方,,,,.....

用几个平行的剖切平面剖开机件的方法称为阶梯剖。由于剖切平面是假想的，在剖视图上剖切平面转折处不应画线，另外剖视图内不应出现不完整要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界。

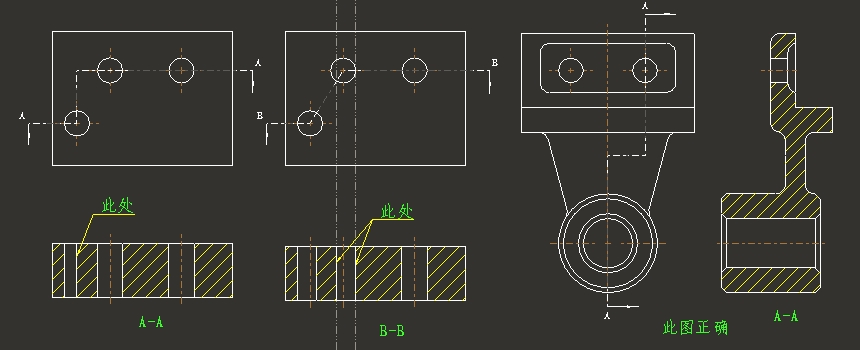

图是随意画的，在PROE中只要是采用此种剖时，均会多出线来，不想把视图转换，那样和模型就没有关联了。
烦请高手解答！

721VENUS · 发表于 2007-12-1 17:03:31

呵呵,你说的没有错,但是剖的地方不应该有重叠的啊???具体有什么标准我也不清楚.....偶太菜了..~!

evtepe · 发表于 2007-12-3 21:11:23

再问一次，请高手帮忙，不胜感激！

cdssy · 发表于 2007-12-8 17:19:21

我也是有同样的问题，真不知该怎么办了。但一定是有办法解决的，肯定是CONFIG没设置好，望大家努力

qq12142111 · 发表于 2007-12-8 21:17:28

全部展开画法即可解决.

a9917 · 发表于 2007-12-8 23:59:42

好像欧美的制图标准中都是这样的，比如把圆角相切处的线条画出来，这和我们在学校学的不一样

evtepe · 发表于 2007-12-9 00:35:20

原帖由 qq12142111 于 2007-12-8 21:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 R3 L4 q- n+ ]+ e; E7 B8 y全部展开画法即可解决.

全部展开后以前多线的地方又少了一条线，成了一个缺口，也不对啊。
请详细说说。

小鸡登 · 发表于 2009-11-28 10:27:40

这个问题都好像是无法解决的

sunyanwei · 发表于 2009-11-28 10:34:36

在活动绘图---绘图选项中设置show_total_unfold_seam 为 no，就可以了
