[已解决] 实体设计画的箱体如何看到内部?

[复制链接]
发表于 2007-9-24 09:48:25 | 显示全部楼层 |阅读模式 来自: 中国山西临汾

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
画了一个减速箱,请问如何将它局部剖开看到里面的东西?
, y" H, }, z8 i0 M
0 ~1 I8 k+ `" q4 S/ K- B[ 本帖最后由 小贾师傅CAXA 于 2007-10-8 17:18 编辑 ]
发表于 2007-9-24 10:26:14 | 显示全部楼层 来自: 中国江苏无锡
你可以用到实体里的截面工具。进行操作。

评分

参与人数 1三维币 +2 收起 理由
小贾师傅CAXA + 2 技术讨论

查看全部评分

 楼主| 发表于 2007-9-24 10:38:50 | 显示全部楼层 来自: 中国山西临汾
谢谢回复,取截面好像是全部剖开而不是局部剖开。
发表于 2007-9-24 10:49:32 | 显示全部楼层 来自: 中国河北邢台
用抽壳就行了。点击零件_修改_抽壳或点击零件_单击右键_抽壳。
 楼主| 发表于 2007-9-24 11:25:04 | 显示全部楼层 来自: 中国山西临汾
试了一下抽壳结果只是抽掉了一个面,不知道如何用抽壳实现局部剖开。1 I! I3 K$ m( }
用截面可以剖开,只是不知道如何局部剖,比如去掉箱体的一个角。
发表于 2007-9-24 11:59:35 | 显示全部楼层 来自: 中国四川成都
有个笨办法,在箱体角上加一个 “ 空心长方体 ”  图素

评分

参与人数 1三维币 +3 收起 理由
小贾师傅CAXA + 3 方法简单。

查看全部评分

 楼主| 发表于 2007-9-24 12:03:36 | 显示全部楼层 来自: 中国山西临汾
原帖由 l_taoo 于 2007-9-24 11:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 z4 p- `) l$ O& h- v0 w* X
有个笨办法,在箱体角上加一个 “ 空心长方体 ”  图素
5 K% d: |" H& G
这个办法不错,只是一个“ 空心长方体 ”  只能打通一个实体,不能同时打通多个实体。
发表于 2007-9-24 12:39:35 | 显示全部楼层 来自: 中国江苏常州

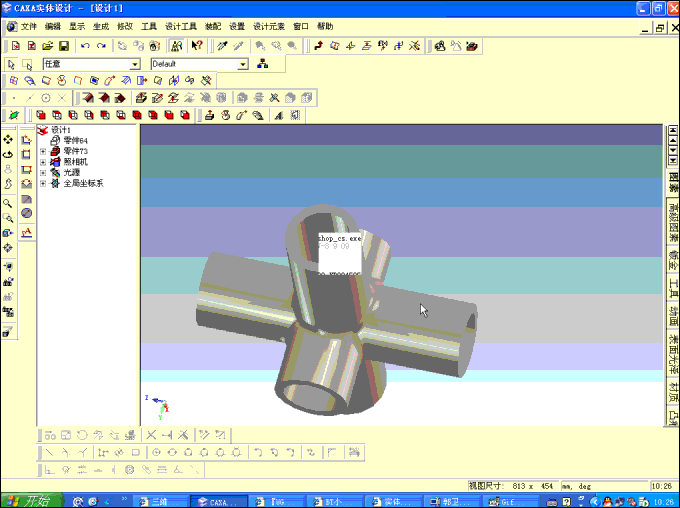

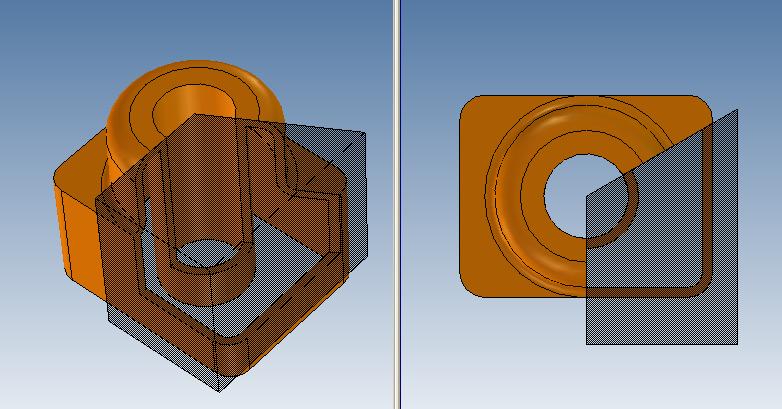

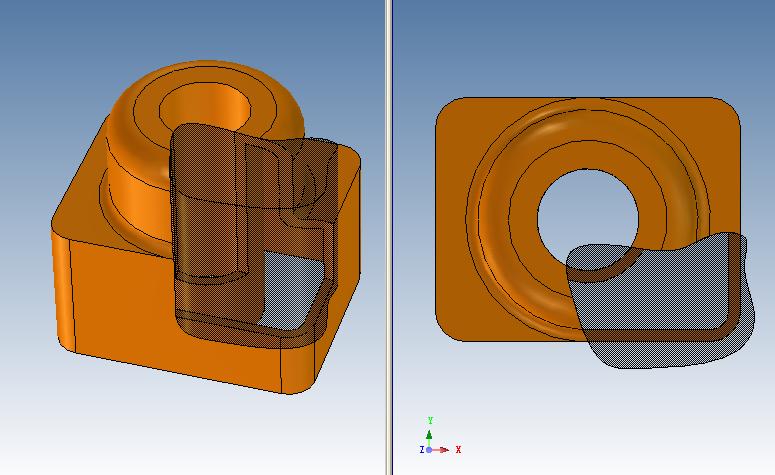

实体设计的剖视功能还是很强大的。选项很多,规则的,不规则的,全剖,半剖,局部剖,用户指定剖,都是可以做到的,也可以用几个块剖切组合成你要的效果

评分

参与人数 1三维币 +3 收起 理由
小贾师傅CAXA + 3 技术讨论

查看全部评分

发表于 2007-9-24 13:27:14 | 显示全部楼层 来自: 中国江苏无锡
选择零件分割就可以自由对实体操作了!
发表于 2007-9-24 14:45:50 | 显示全部楼层 来自: 中国山东淄博
本人认为还是用剖视的功能比较好。
 楼主| 发表于 2007-9-24 15:11:26 | 显示全部楼层 来自: 中国山西临汾
学习了截面功能还不错,谢谢各位指教。- }( a* S' j: G5 N* \
  c% Y2 a; g+ ?4 \! G- x. M
[ 本帖最后由 sxlfr 于 2007-9-24 16:58 编辑 ]
发表于 2007-9-24 19:08:57 | 显示全部楼层 来自: 中国江西南昌
可以选择隐藏部件吗?或者将外壳的视图透明度调高呀?
发表于 2007-9-24 20:41:34 | 显示全部楼层 来自: 中国江苏无锡
哈哈,用到今天我才知道原来实体可以这么剖切。好强啊! :lol:
发表于 2007-9-24 23:04:18 | 显示全部楼层 来自: 中国江西南昌
剖视是用哪个命令?没用过,想知道。
发表于 2007-9-25 07:39:27 | 显示全部楼层 来自: 中国山东淄博
原帖由 木秀 于 2007-9-24 23:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! L3 W. S5 z* L" W( V/ W剖视是用哪个命令?没用过,想知道。

( B' b) @: }0 [" |9 h1 \' z+ t' g/ M% e* H2 {* U" c8 W& z
这个小图标了
发表于 2007-9-25 11:44:01 | 显示全部楼层 来自: 中国江西南昌
原帖由 www191710 于 2007-9-25 07:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif% d% j6 k# d! ~% F! J$ x0 J

  L7 E' G2 J- c$ j4 M4 V( N  W* F& ]1 S# H: X  u+ W! |5 s, _" I- a& x
这个小图标了

# \; g" e* l+ j( H4 c( O. R$ q" G7 A  y& n% A+ c$ P6 Z1 U
rhj0354朋友用的好像不是这个命令,你仔细看看,他用的剖视是一个虚的实体,而截面命令出来的是一个虚的面。
 楼主| 发表于 2007-9-25 11:52:24 | 显示全部楼层 来自: 中国山西临汾
原帖由 木秀 于 2007-9-25 11:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif! _/ b; n: |6 I) w5 F' f  \$ q; w
/ Y% c' M8 g1 c+ Y6 ~

2 h; {0 u  A1 [; U# D6 X1 s5 o- Nrhj0354朋友用的好像不是这个命令,你仔细看看,他用的剖视是一个虚的实体,而截面命令出来的是一个虚的面。

$ W+ @0 ~1 E# ~+ v, h& v2 x0 k请问,剖视功能在那里调用?
发表于 2007-9-25 14:07:36 | 显示全部楼层 来自: 中国江西南昌
原帖由 sxlfr 于 2007-9-25 11:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 k3 B# q: B$ h, |' P' M0 P( X5 c" y. h; G/ }
请问,剖视功能在那里调用?

$ `1 a1 L4 m! W: [  x  O
, C+ C! t& J: `+ Q% j4 g我也不知道,这不是在请教吗?
发表于 2007-9-25 15:27:28 | 显示全部楼层 来自: 中国江苏常州
原帖由 木秀 于 2007-9-25 11:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 ~; T! H3 J8 c, P# M0 |' c" @

  x3 {7 }; e1 L) k8 M% N. Y: A& z9 y- A4 K! P7 L- u, Q9 @) s: U1 M+ C" h
rhj0354朋友用的好像不是这个命令,你仔细看看,他用的剖视是一个虚的实体,而截面命令出来的是一个虚的面。
( K7 q  T/ _4 l
) J! p  h7 L- \# U% W
我就用是的那个图标,命令出来后,选择用块剖切,然后对块进行编辑的结果
 楼主| 发表于 2007-9-25 15:43:33 | 显示全部楼层 来自: 中国山西临汾
原来如此剖视就是截面实现的,剖视的虚的实体可以隐藏或是压缩。
发表于 2007-9-25 23:28:59 | 显示全部楼层 来自: 中国江西南昌
明白了,谢谢各位。 :) :)
发表于 2007-10-8 11:24:22 | 显示全部楼层 来自: 中国陕西榆林
内容不错,增加了认识。
发表于 2008-5-24 17:15:55 | 显示全部楼层 来自: 中国陕西咸阳
在一般情况下,用截面功能就能实现
发表于 2008-5-25 17:45:49 | 显示全部楼层 来自: 中国北京
截面一渲染就没了
- @! C( O) k8 f# F; N还是除料长方体好
发表于 2008-6-5 17:37:33 | 显示全部楼层 来自: 中国河北保定
又长见识了,还没有使用过截面
