如何将曲面转换成实体?

syc_chun · 发表于 2007-9-24 00:21:43

您需要登录才可以下载或查看，没有帐号？注册

x

我用3D草图命令绘制一张3D草图,却不知道如何能将它转化成实体..我记得在PROE中有包络曲面后可生成实体,但在solidworks中却不知道怎么处理.
请教3维网的同仁了.谢谢.

hahap · 发表于 2007-9-24 00:24:11

SW曲面可以加厚变成实体.

syc_chun · 发表于 2007-9-24 00:33:31

我不知道如何将图复制粘贴到回复中.我的3D图是一个底面为三角形的尖顶的3D草图.我试过加厚,但没有成功.

syc_chun · 发表于 2007-9-24 00:50:09

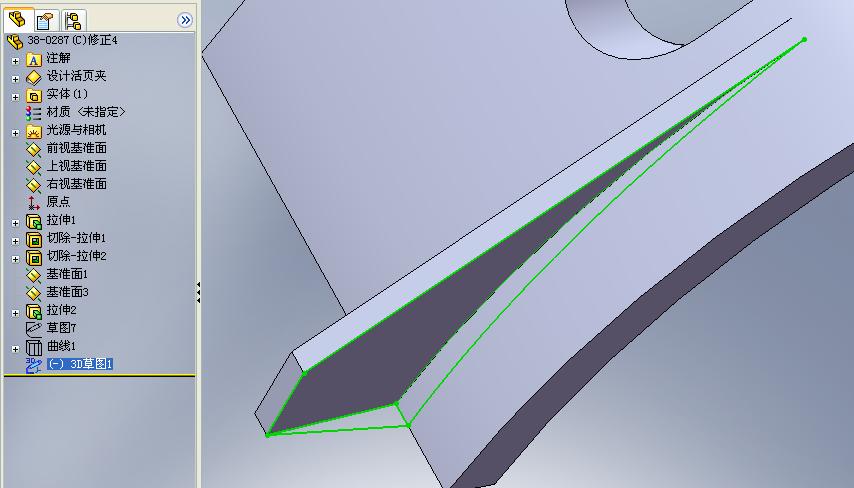

详细可见附件(图中绿色部分).选择3D草图后,加厚命令的图标就是虚的.按照这个图形,即使将四个面填充成曲面之后,也无法做成实体.在这里我只想知道如何才能利用曲面或3D草图形成类似的实体(因为通过拉伸命令我已经解决).

wsy0805 · 发表于 2007-9-24 08:18:53

可以用缝合曲面生成实体呀

hahap · 发表于 2007-9-24 10:02:29

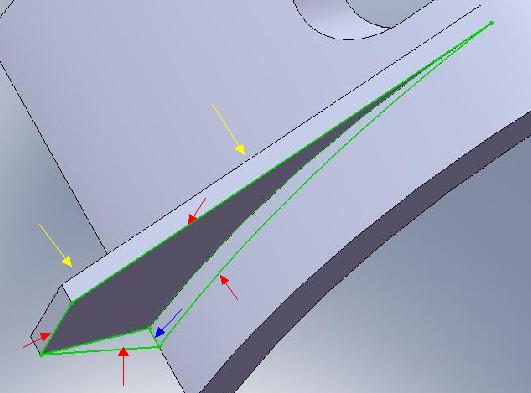

你试下用3D草图(红箭头)拉伸实体方向(蓝箭头),拉伸到面(黄箭头).

[ 本帖最后由 hahap 于 2007-9-24 10:15 编辑 ]

syc_chun · 发表于 2007-9-24 11:56:08

HAHAP,谢谢你.等晚上有空我好好试试.感谢您的帮忙.谢谢.

asencwx · 发表于 2007-9-24 14:57:38

拉伸应该可以，选方向，拉伸到实体，要不然的话，就只能先做面，再缝合，组合了

auzone · 发表于 2007-9-25 20:14:45

solidworks中有缝合功能吗?

mr.lee · 发表于 2007-9-25 20:22:18

原帖由 auzone 于 2007-9-25 20:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 A6 ]: n: l: ~; L: I Nsolidworks中有缝合功能吗?

你有没用过sw呀？这还用问，当然有啦！

sxbd1974 · 发表于 2008-5-27 21:23:09

曲面缝合后就变成实体了吗
