请求高手能提供这张图纸的绘制流程

syc_chun · 发表于 2007-9-20 22:58:34

您需要登录才可以下载或查看，没有帐号？注册

x

我这有一张图.由于自己是新手,画了2天都没搞下来.哪位大哥帮忙给个指导.若能给画一下,让小弟学习,那个感激涕零了.在此我先谢谢各位大哥的慷慨了.我的EMAIL:syc_chun@tom.com

38-0287(C).pdf (514.22 KB, 下载次数: 104)

w_hs1 · 发表于 2007-9-21 08:42:39

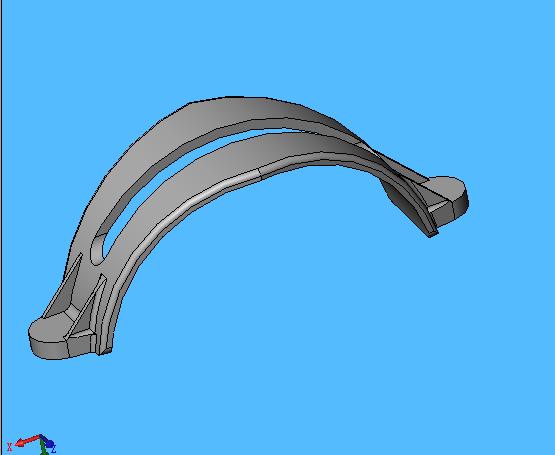

1、按左下图除筋板外的形状作拉伸；
2、按左上图切出外形；
3、切出半圆形上面的槽；
4、做出有关圆角；
5、用筋特征作出筋板；
6、在筋板处作圆角。

作图还望自己做，否则起不到学习的效果。

wsy0805 · 发表于 2007-9-21 09:45:16

水平有限，画不好呀．呵呵

fanlll · 发表于 2007-9-21 12:39:27

不一定要用钣金来做了，要看你想怎么做了，只要能达到最后想要的效果就行了!

3dportal_sky · 发表于 2007-9-21 12:49:06

其实方法是多样,最重要是能做出和方便以后的调整.

chenjun520601 · 发表于 2007-9-22 10:03:08

对呀，其实可多方法都可以做出来的~~扫描或者放样都可以的呀~~楼主可以多试几种方法~~

syc_chun · 发表于 2007-9-23 23:58:09

谢谢各位.我自己是做了,只是做好之后,倒圆角老是失败.

yuansong1997 · 发表于 2007-9-29 17:00:24

厉害
这样也行

xiaxiaohui · 发表于 2007-9-30 10:40:29

我用sw做还是有点困难，用PROE就没什么了
