[已解决] SAE花键

[复制链接]
发表于 2007-9-8 08:48:39 | 显示全部楼层 |阅读模式 来自: 中国江苏扬州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
有一进口油泵,花键参数为SAE A   径节16/32  齿数11   压力角30  它的大径和小径是多少啊?英文版的资料很难读懂。
发表于 2007-9-8 09:13:42 | 显示全部楼层 来自: 中国浙江宁波
给你个链接看看是你要找的吗?. m" z0 Y4 {; d6 @4 T: g; Z
http://www.3dportal.cn/discuz/viewthread.php?tid=110446&page=1&fromuid=150055#pid4723758 ]* a& W( H7 d  `- n

% Y4 v/ C+ B" i, J' }6 ^' \) j[ 本帖最后由 sealive_leafage 于 2007-9-8 09:17 编辑 ]
发表于 2007-9-8 09:13:44 | 显示全部楼层 来自: 中国广东广州
http://www.3dportal.cn/discuz/viewthread.php?tid=304542
# }3 W8 z7 ^8 \4 D. s呵呵,答案在这个地址了
 楼主| 发表于 2007-9-8 10:00:17 | 显示全部楼层 来自: 中国江苏扬州
答案是对了,只可惜全是E文的,有没人能直接解答啊?
发表于 2007-9-8 23:03:07 | 显示全部楼层 来自: 中国黑龙江佳木斯
大径是18.255小径是16.668, B. L( z! v1 A5 S. Z
根据分度圆用25.4/16及齿顶用25.4/32的换算关系算的,: u' k( y2 ?8 \  f: c1 M9 k! ~

2 p9 ~8 w4 {  f1 y9 g4 ?[ 本帖最后由 qq12142111 于 2007-9-8 23:14 编辑 ]
发表于 2007-9-9 13:56:28 | 显示全部楼层 来自: 中国辽宁大连
根据m=25.4/Dp进行计算,其中m,Dp分别是模数和径节。其他尺寸计算方法主要是齿顶系数的取法,楼主看一下相关的计算手册吧。
发表于 2007-9-9 21:10:02 | 显示全部楼层 来自: 中国广东深圳
我也遇到过一次油泵输出轴为SAE花键的,那时候也是困扰了我好几天,从网上下载了一些资料都是英文的,好不容易看明白了一些,出了个图,但是后来来的油泵却是平键的,等于白做了。我将我当时出的图纸贴上,有兴趣的请帮忙看下对不对。按照我查的公式,楼主这个花键大径应该是19.05,小径15.32。- S/ S6 f. s2 @% G' ~/ i# C
0 K% x1 R, n: f- n) f" `& _) S' |
[ 本帖最后由 ejunccc 于 2007-9-11 12:36 编辑 ]

COUPLE.pdf

196.6 KB, 下载次数: 54

发表于 2007-9-10 10:45:59 | 显示全部楼层 来自: 中国江苏常州
楼上的,你的图不错,只是公差不全
 楼主| 发表于 2007-9-10 15:19:44 | 显示全部楼层 来自: 中国江苏扬州

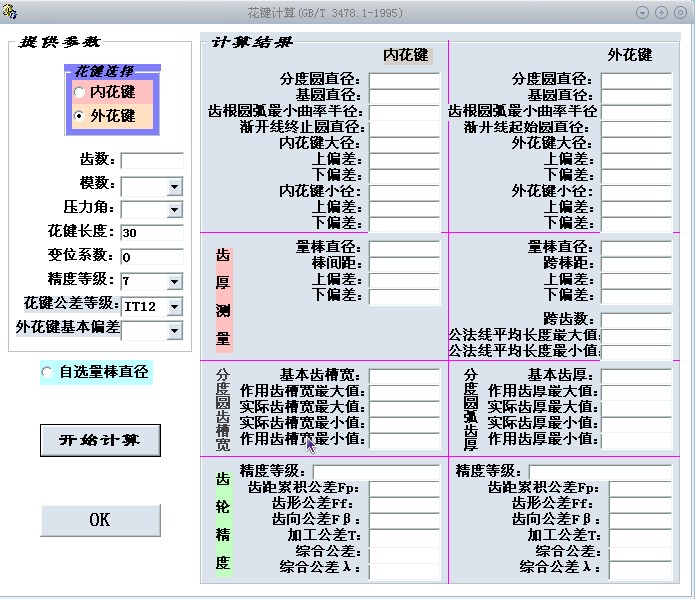

有没有类似于国人开发的直接输入参数即可显示所查尺寸的小软件包啊?
发表于 2007-9-10 15:46:42 | 显示全部楼层 来自: 中国河南郑州
大径是18.255小径是16.668
# x  ~8 j/ e! g. e$ v; K* j根据分度圆用25.4/16及齿顶用25.4/32的换算关系算的,

评分

参与人数 1三维币 -3 收起 理由
晨砂 -3 复制他人发言

查看全部评分

 楼主| 发表于 2007-9-10 15:49:04 | 显示全部楼层 来自: 中国江苏扬州

回复 #5 qq12142111 的帖子

测量下来好象不对啊,小径不到16啊
发表于 2007-9-10 21:20:02 | 显示全部楼层 来自: 中国黑龙江佳木斯
楼主你好"
( [- h0 p0 h. w! Y我不敢肯定我算得对不对,但"奇数齿"你是如何测小径的,还有,小径非定位面,可能有加工误差.
 楼主| 发表于 2007-9-11 10:23:56 | 显示全部楼层 来自: 中国江苏扬州
原帖由 qq12142111 于 2007-9-10 21:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  N# A! Y) m# v' ]2 r5 o& I. e$ ~楼主你好"
; f9 @4 @$ a: I, B我不敢肯定我算得对不对,但"奇数齿"你是如何测小径的,还有,小径非定位面,可能有加工误差.
  x$ A. e+ ~- ^+ U2 i& G1 y
因为没有参数,所以我们现在加工时采用了线切割的方法,奇数齿一样是可以测量的啊。不知你是怎么样计算的,能否告之计算步骤及方法?多谢了
 楼主| 发表于 2007-9-11 10:25:32 | 显示全部楼层 来自: 中国江苏扬州
呵呵,没注意到,居然出现几种结果了
发表于 2007-9-11 12:44:55 | 显示全部楼层 来自: 中国广东深圳
楼主可参照附件中的SAE花键标准

ANSI B92.1-1970 SAE花键标准1.pdf

215.24 KB, 下载次数: 53

 楼主| 发表于 2007-9-11 13:31:06 | 显示全部楼层 来自: 中国江苏扬州
多谢ejunccc 的热心帮助,很有启发,多谢三维网!!
发表于 2007-9-11 13:47:20 | 显示全部楼层 来自: 中国福建厦门
好资料,谢谢!很早就想知道这个资料,今天才了解
 楼主| 发表于 2007-9-13 16:33:31 | 显示全部楼层 来自: 中国江苏扬州
仔细看了一下整个过程,怎么都算不到以上的结果,哪位能贴出计算过程吗?7 }- m4 e. j5 E

' P" `8 |; x* z" n! x[ 本帖最后由 中南海 于 2007-9-13 16:34 编辑 ]
发表于 2009-3-16 18:55:37 | 显示全部楼层 来自: 中国浙江台州
这些天这个SAE搞得我头都大了,希望能下点有用的东西.谢谢啦.
发表于 2009-5-18 14:49:45 | 显示全部楼层 来自: 中国上海

回复 6# songwei 的帖子

我也在求助这个问题,
发表于 2009-5-18 14:50:39 | 显示全部楼层 来自: 中国上海

回复 15# ejunccc 的帖子

下不了,哭!
发表于 2011-2-27 10:04:19 | 显示全部楼层 来自: 中国安徽宣城
谢谢大家了,呵呵
发表于 2011-3-2 15:23:28 | 显示全部楼层 来自: 中国山东烟台
下来看看,痛苦也
发表于 2011-3-11 22:45:40 | 显示全部楼层 来自: 中国湖南长沙
美标花键的标准已修订为97??版了,不要再参照1970版的
