在cad上这个三维立体图怎么画

hkp

我有一个产品急须三维立体图画法(尺寸可以不理)
- j* v. _8 k: J& T( G- Q. n/ [由于水平有限特此求助学习学习
* K$ S  {- H' x; Q( E产品上方为等六边形,下方为圆

4 g8 v8 F# D( g; N/ c$ E- {0 S[ 本帖最后由 ★新手★ 于 2007-9-8 10:30 编辑 ]

hkp

我的HKP_GOOD@126.COM
  l# X# x$ |+ J烦请发到这里

) N- Y4 W4 p: F9 B! N6 G" G[ 本帖最后由 hkp 于 2007-9-8 08:44 编辑 ]

sealive_leafage

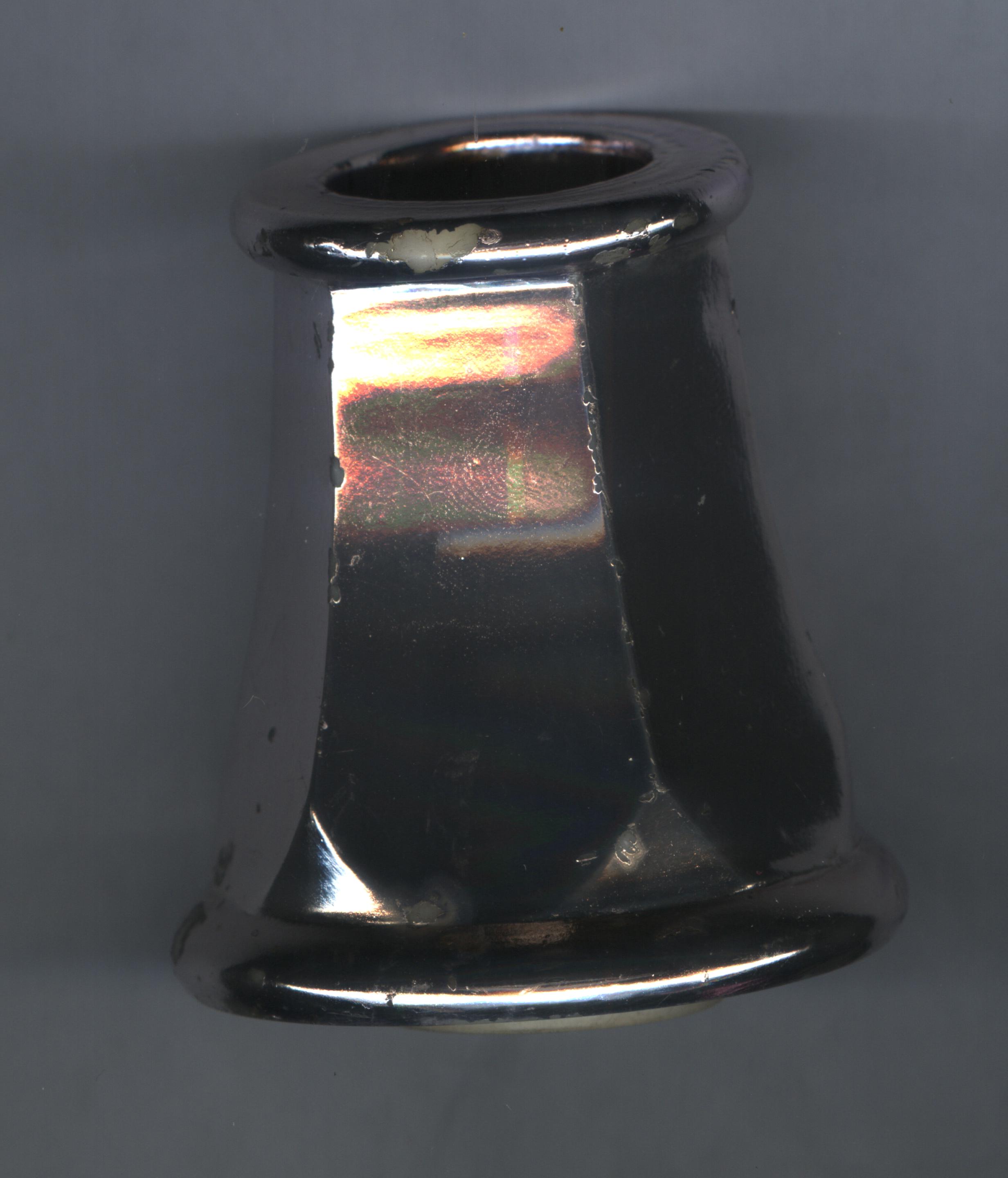

看的不是十分清楚，看看是否类似这个东西；
+ ~8 O; |6 d2 l  Y9 i, L) zhttp://www.3dportal.cn/discuz/viewthread.php?tid=351725&page=1&fromuid=150055#pid1577698

caslee

侧面好像是带弧线的面是吧 那你就以它的边界做一个面来revolve一下 然后可以得到一个实体
然后阵列成六个和你实际的体相交就可以了
" @0 A$ V- D. C5 I, o7 _3 P其实就是四个体求个布尔运算
仔细想不是很难的！！

wuchangyuan

旋转出一个实体后，再用去处方法可以得到。好像基准面需要设定6个。

maoyangmy

你需要实体造型还是曲面造型???两者建模方式不太一样

David_dai

麻烦以后缩小点，否则 太可怕了
* {: }& ~% W/ z: C, b/ ~大家都不方便

hkp

是啊
) x8 X3 D! w6 ~8 H上传时时间有点紧就没有整理了
) h+ @7 F: }+ j5 \3 n麻烦大家了
: P9 B8 h- S& M# U
" D( }+ M+ G1 G, k7 a[ 本帖最后由 hkp 于 2007-9-8 16:17 编辑 ]

podsoul

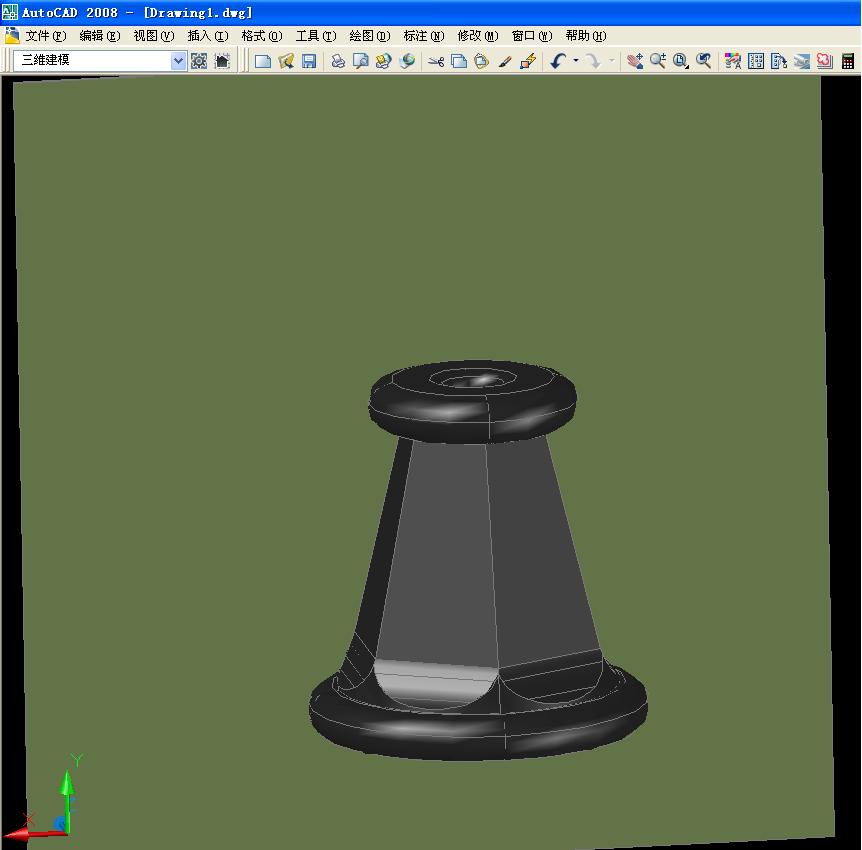

我也时间仓促  你说的不要求尺寸的啊  呵呵  画了一个  凑合用吧

wyi

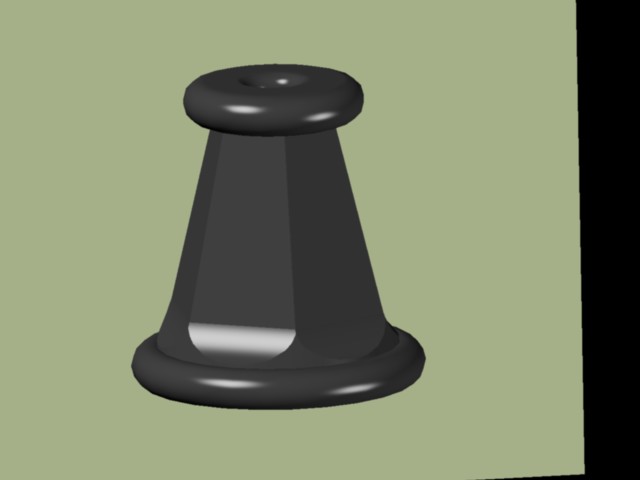

看看这个有点像噢,
. k& M' s1 q0 i/ b& h' r. w  u
$ I; o, q, o2 ~4 }. C6 b* x1 ~6 J( I- }

yinglaiming

好功夫。。。。。。。

hkp

嗯！辛苦了
多多 指教

zgpwm

我看还是用Inventor画，然后转换一下。
