一个小零件,在CAD中如何做三维图

jiemu5 · 发表于 2007-9-4 09:48:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

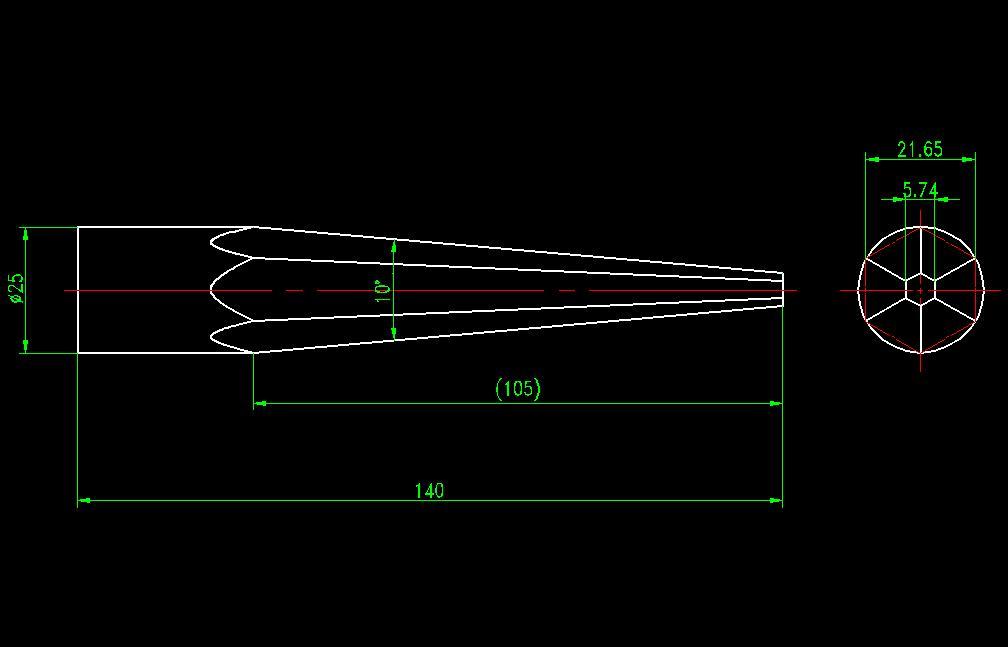

我想在AUTOCAD中做这个三维图
结果没思路,哪位高手解说一下,或者帮我做个传上来好下载.

sealive_leafage · 发表于 2007-9-4 10:59:51

1、画个直径25，高35圆柱；
2、圆柱上圆面画对边为21.65的六边形，拉伸，倾斜角5度，高度105；
3、将此锥体拷贝到任意为临时放一下；
4、偏移锥体的大的正六边形面到圆柱的下圆面；
5、1和4步创建的实体求交集；
6、将3步创建的实体移过来，放在5步的交集后的实体对应的原来的位置
7、合并两实体即可；
不知道怎么通过求并、差、交集一步创建出此实体，所以搞的有点麻烦，好久不用ACAD做三维了；

[ 本帖最后由 sealive_leafage 于 2007-9-4 11:09 编辑 ]

dengruiwen · 发表于 2007-9-4 11:07:07

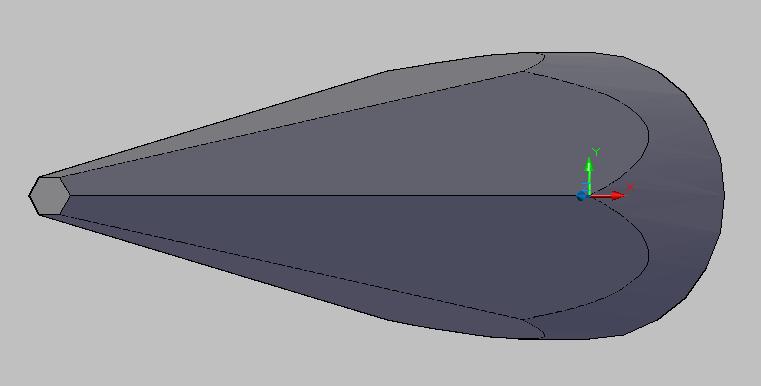

我做的仅仅只是代表个思路问题也许有些尺寸和楼主的不一样一个是原文件一个是录象文件

jiemu5 · 发表于 2007-9-4 11:09:54

谢谢楼上的
那是相当强
向你学习

woaishuijia · 发表于 2007-9-4 13:19:50

其实可以再简单一些的：
先做一个Φ25*140的圆柱，再在其中一个端面上以其圆心为中心画外切于直径5.74圆的六边形，拉伸该六边形，倾斜角-4.33287395°高度140，两实体交集。OK

hkp · 发表于 2007-9-8 16:11:58

学习学习
还要努力才行啊

田zhigang · 发表于 2007-12-7 15:24:54

谢谢夏冰上传的录象。

earn88899 · 发表于 2007-12-7 16:30:03

在其它三维软件中建模，再导入cad

gulang2066 · 发表于 2007-12-11 14:37:09

好好学习
天天向上
