[已答复] 如何在螺旋面上精确除料

[复制链接]
发表于 2007-8-11 19:46:10 | 显示全部楼层 |阅读模式 来自: 中国湖南怀化

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问高手怎样在螺旋面上精确除料啊?我要除十个均布在螺旋面上的孔,沿螺旋分布。知道的指点一下啊,我用了沿曲线阵列,老是出错  。希望大家给些确确实实的帮助,不要说“可以做好”等等的空话。做个实例出来看看。
发表于 2007-8-12 07:48:24 | 显示全部楼层 来自: 中国浙江温州
发表于 2007-8-12 08:19:14 | 显示全部楼层 来自: 中国浙江温州
发表于 2007-8-12 11:08:35 | 显示全部楼层 来自: 中国浙江温州
回#1楼:: q( S5 ?0 ]3 D
请问你要这样的东西有何用?你们能生产吗?
发表于 2007-8-12 12:26:46 | 显示全部楼层 来自: 中国河北保定
平面也可以加厚吗
发表于 2007-8-12 13:12:40 | 显示全部楼层 来自: 中国浙江温州
回#5楼:& J+ u0 c* f% _# S6 i/ B
平面既然可薄壁,必定就可以加厚
发表于 2007-8-12 14:11:57 | 显示全部楼层 来自: 中国河北保定
原帖由 wtongong 于 2007-8-12 13:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif, j  Z$ u' M# O6 _. i" Y( A# t
回#5楼:
9 o6 O0 K* p( p9 ~! L平面既然可薄壁,必定就可以加厚

0 a1 h2 o* v6 k) l! m* Z( H你的作品里创建的是哪个平面呢?作用是什么
 楼主| 发表于 2007-8-13 12:04:32 | 显示全部楼层 来自: 中国湖南怀化

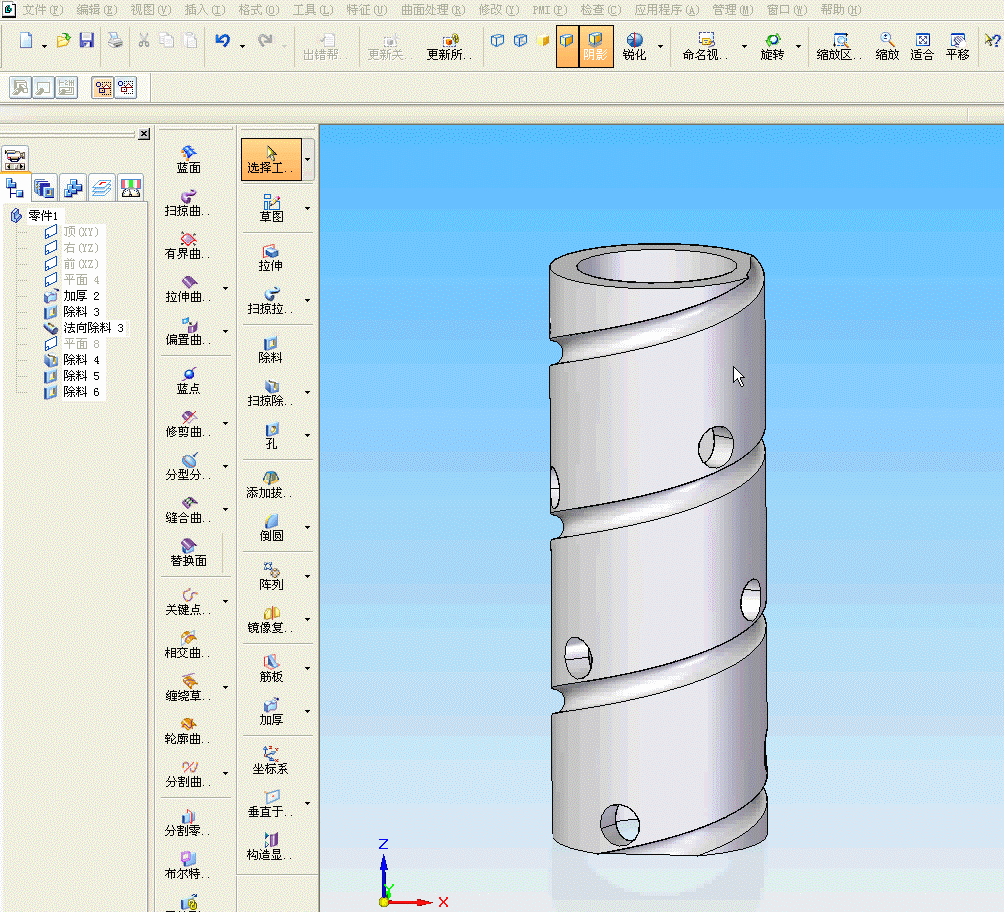

这个图才是我要的,我用的是V16的,好多功能没有哦,哪位高手可以按我的这个图把孔做出来不?谢谢了。                            上面高手们画的真好,不知道V16的有没有这个功能。 螺旋轴.rar (450.74 KB, 下载次数: 35)
 楼主| 发表于 2007-8-13 12:05:20 | 显示全部楼层 来自: 中国湖南怀化
孔要沿螺旋均匀分布,间距200
发表于 2007-8-13 13:49:21 | 显示全部楼层 来自: 中国上海
可以考虑在做的时候使用曲线阵列,然后,阵列方式选择“全部”,试一下吧!
 楼主| 发表于 2007-8-13 15:57:22 | 显示全部楼层 来自: 中国湖南怀化
试了,搞了几次曲线阵列,就是老是出错,不知道是什么问题。每一个都试完了,还是做不出,请高手帮帮忙哦
发表于 2007-8-13 16:06:53 | 显示全部楼层 来自: 中国河北保定
原帖由 wtongong 于 2007-8-12 13:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 b+ d/ l0 x& d5 y: R9 P6 N回#5楼:# S  J. r+ @+ t6 V* f; `' Q
平面既然可薄壁,必定就可以加厚

% u' _* S" u( A6 B/ U我新建立的平面为什么加厚命令不可选,是灰色的按钮呢
发表于 2007-8-13 18:21:51 | 显示全部楼层 来自: 中国四川乐山
这个图才是我要的,我用的是V16的,好多功能没有哦,哪位高手可以按我的这个图把孔做出来不?谢谢了。                            上面高手们画的真好,不知道V16的有没有这个功能

评分

参与人数 1三维币 -3 收起 理由
江南有雪 -3 复制他人#8发言

查看全部评分

发表于 2007-8-14 06:44:35 | 显示全部楼层 来自: 中国浙江温州
回#8楼1 n# o9 e! p+ M: |) J2 f
     你的压缩包里没有东西,请再发!
发表于 2007-8-14 09:17:04 | 显示全部楼层 来自: 中国河北保定
原帖由 wtongong 于 2007-8-12 13:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" d% u' c- O6 b) I8 [+ G回#5楼:: a4 r8 E; \' U4 z3 N6 k' D. z
平面既然可薄壁,必定就可以加厚

! Q: F% i. @( S) N- S9 j9 B; |6 @: q曲面可以加厚,平面怎么也可以加厚,该如何操作呢
发表于 2007-8-14 15:57:36 | 显示全部楼层 来自: 中国北京
回楼上

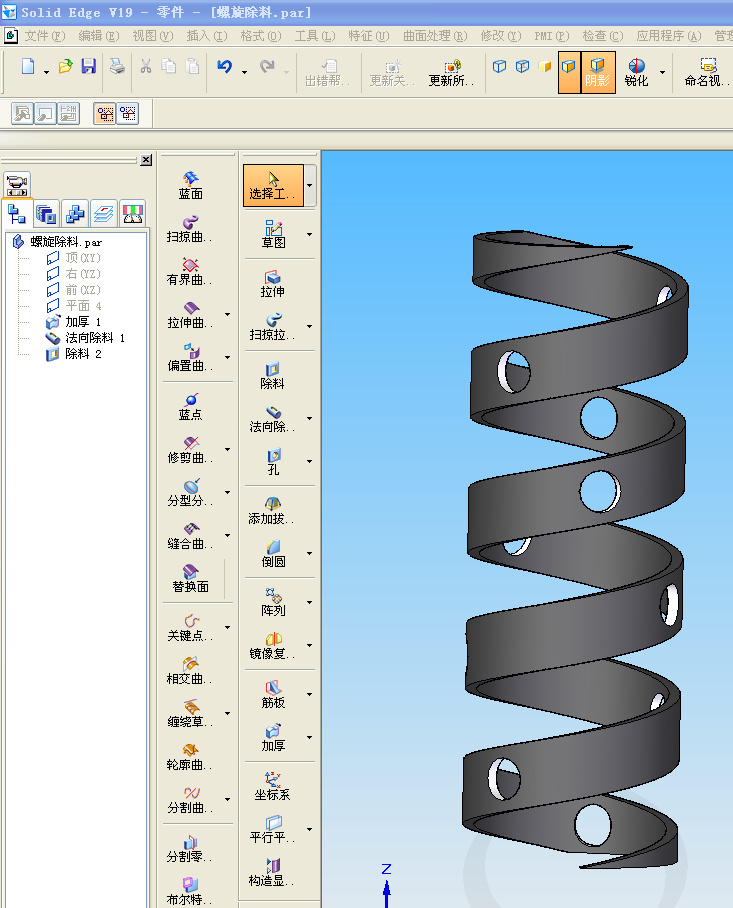

% \! z+ e/ C- N" N- K3 `4 t多翻看下面类似的地方(红色圈内)你会发现更多
6 W7 _) I  a: ]0 T3 Q  |1 }, V' K2 g; O4 E
6 }6 O: {, A8 p7 s0 \
3 o4 E$ L- {; r6 Y3 N% o' V# Q0 d, b" C4 z, B+ S

' Q4 l  D3 {& h1 b& E
$ K+ L& s' y" C* n0 J1 w0 J q4.JPG
1 v) j  d2 F6 D) x3 O! A& k0 g: b, I& R- E0 }1 @4 t; ^$ [. J/ q
[ 本帖最后由 Willie007 于 2007-8-14 15:58 编辑 ]
发表于 2007-8-14 16:38:11 | 显示全部楼层 来自: 中国河北保定
原帖由 Willie007 于 2007-8-14 15:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif& h9 y" Z! ?# ^- L6 s1 ?
回楼上
  x3 m0 u7 s2 q多翻看下面类似的地方(红色圈内)你会发现更多
; P1 n8 e# y6 A" k* `  V# z7 D6 p% {, z% x7 A# l7 g7 U+ Y' `  [
533540" P  }. d4 I+ f$ E  @: \

8 a6 a5 S7 A# H8 L  m! ^
. }/ @4 p; I* T# J+ o: d4 r1 }0 f. l2 \8 Y# ~

0 Z/ B' i9 u& Y& ~% Y533541
2 L1 s8 r) I1 F, p
谢谢版主详细的指点,不像有些人那么不愿意指导新人,够朋友
发表于 2007-8-14 16:43:38 | 显示全部楼层 来自: 中国河北保定
原帖由 Willie007 于 2007-8-14 15:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; A0 F7 F8 f. ]! f5 ?* v回楼上
+ F: X9 c, O0 }9 T: `( _* P多翻看下面类似的地方(红色圈内)你会发现更多 2 e# y% ?2 p# J3 c( j6 Y
6 W; m+ ~/ Q/ a  `% i# U
533540
9 |* x% [' P7 e! t; V- M0 o. C0 w$ O0 H! h. X& @
4 `) m7 e  r* S) q2 s3 l- C% s; p+ H

/ I  m( i- g8 l1 E# F1 w/ T
/ e0 x* H( N" i$ u, X5 g533541

9 k+ j' ~1 n$ z* E8 ?2 M' D我的问题是当我建立一个平面后,加厚按钮跟本就不让用,
发表于 2007-8-14 17:13:42 | 显示全部楼层 来自: 中国北京
你的是什么平面?哈哈
& c# X$ v( s- G; h实体平面还是构造体平面
0 v3 |# d: E, E9 Z不会是参考平面吧 参考平面不行
- Q) X% ~0 r' O# X6 X按钮不能用说明当前条件不能满足该功能的要求+ L4 r3 K$ l' @3 \* {: v$ }, w

9 p9 b9 x& l" D$ z[ 本帖最后由 Willie007 于 2007-8-14 17:15 编辑 ]
发表于 2007-8-14 17:31:28 | 显示全部楼层 来自: 中国河北保定
你能看出2#是什么平面吗?还有我的实体平面中链选择中怎么没有你的边链呀?你的边链是倒角时出现的吧: K) T7 l' l+ j0 A3 J
! m$ A& ?3 U) Q; j2 Z2 Y- ]
[ 本帖最后由 sxbd1974 于 2007-8-14 17:42 编辑 ]
