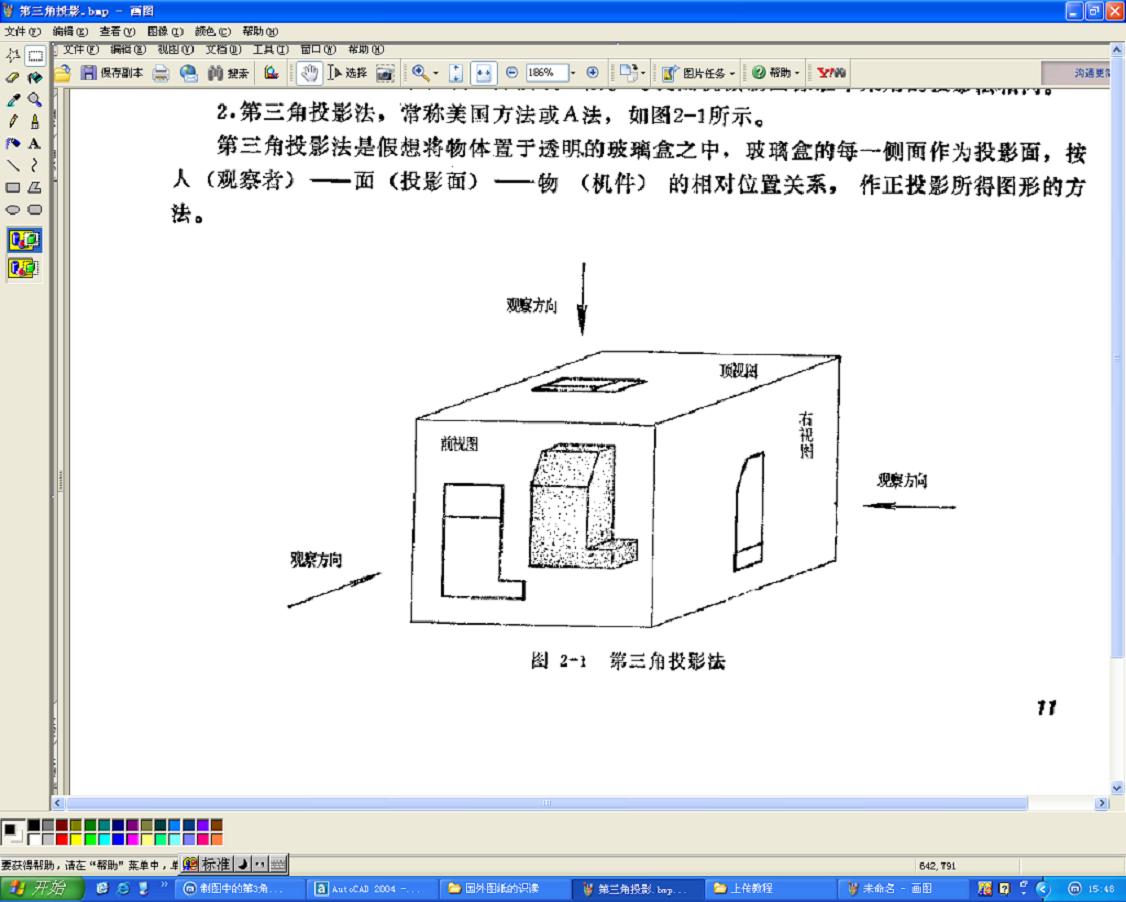

第三角画法:将物体放在第三分角,向各投影面进行正投影的方法,称为第三角投影法或第三角画法.(动画)在第三角画法里人,物体,投影面的关系是:人 面 物 7 i; ?4 |1 h2 A: O1 E' n" c
第三角画法的六个基本视图: D2 h3 i. Y) ]8 |% \
*主,左,右,后视图反映物体的上,下方位.2 K# C; z! J% ^( {0 b" I j' |; c# L
*主,后,俯,仰视图反映物体的左,右方位.但后视图与主视图左,右方位恰恰相反.8 F( A; l# i) \$ Y' J) B/ ], ^% X
*左,右,俯,仰视图中靠近主视图的是物体前面的投影,远离主视图的是物体后面的投影." H: R K3 h$ T" @, t8 P2 n
国家标准《机械制图》图样画法中规定,我国采用第一角投影法,第一角投影法也称第一角画法,第一角投影制或欧式投影制.随着国际间技术交流的日益频繁,常会遇到一些来自美国,日本,英国和港,澳,台地区的,采用第三角投影绘制的图样.第三角投影法也称第三角画法,第三角投影制或美式投影制 |
