特征的修剪功能

冰火海岸 · 发表于 2007-7-31 16:04:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我刚学solidworks不久。不知道solidworks有没有
与UG当中类似的特征的修剪功能？

hahap · 发表于 2007-7-31 16:56:26

与UG类似的?不大明白,SW草图里可以做修剪;实体间可以用"压凹"命令,用一个实体去切另一个实体;曲面,可以用曲面去切实体,曲面间也可做"修剪".

冰火海岸 · 发表于 2007-7-31 21:32:17

原帖由 hahap 于 2007-7-31 16:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 Q, x) ]5 a6 s7 m. s& [/ K0 U* H5 o
与UG类似的?不大明白,SW草图里可以做修剪;实体间可以用"压凹"命令,用一个实体去切另一个实体;曲面,可以用曲面去切实体,曲面间也可做"修剪".

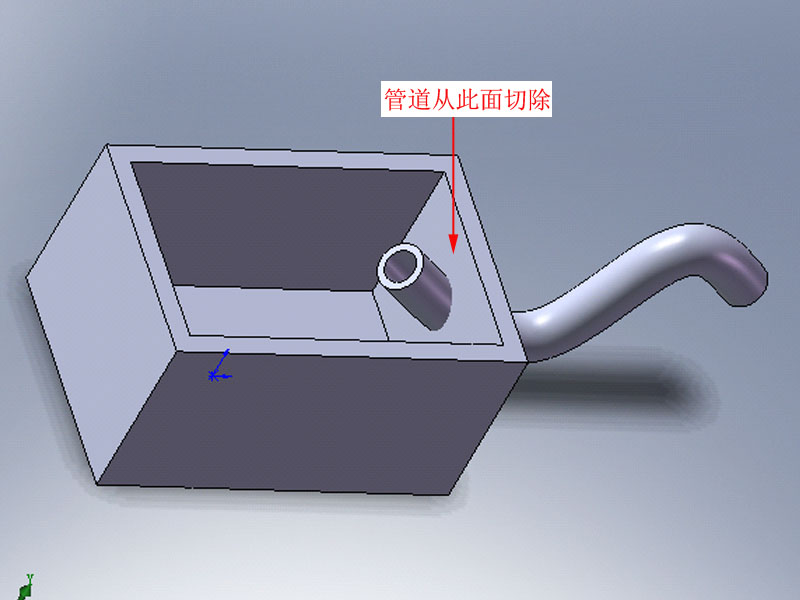

我说的问题如下图：并附零件。请你指导下。

[ 本帖最后由冰火海岸于 2007-7-31 21:33 编辑 ]

xmbbear · 发表于 2007-7-31 21:40:16

画个方形草图把它切了吧，怎么2007版本的文件

asencwx · 发表于 2007-8-1 08:09:06

没有这么直接的，复制曲面，然后用曲面修剪吧

hahap · 发表于 2007-8-1 08:24:42

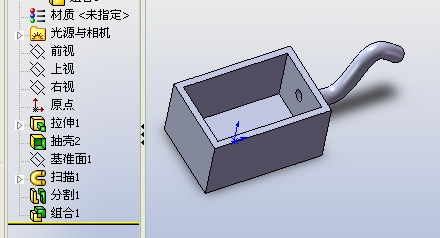

你看下行不,用特征里的"分割"命令后再把两实体"组合"成整体的.

hbycxam · 发表于 2007-8-1 08:55:01

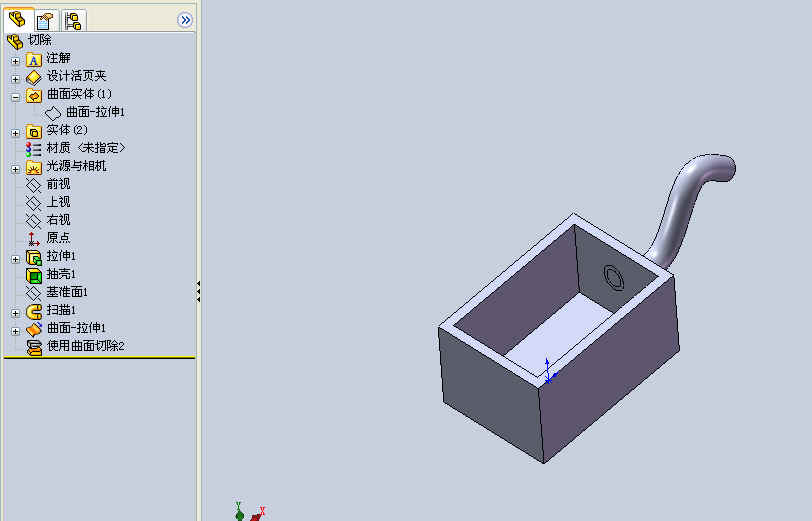

可以用曲面切除,详见附件

hbycxam · 发表于 2007-8-1 08:57:23

你可以用曲面切除特征,达到目的

冰火海岸 · 发表于 2007-8-2 14:13:18

原帖由 hbycxam 于 2007-8-1 08:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 ?9 N, m* i. w+ b. R# \
你可以用曲面切除特征,达到目的

谢谢你！
按照你的方法切除后的管道的内孔不是通的。
请问你的附件怎么也是图片。

[ 本帖最后由冰火海岸于 2007-8-2 16:04 编辑 ]

冰火海岸 · 发表于 2007-8-2 17:01:15

原帖由 hahap 于 2007-8-1 08:24 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 G+ ]7 H- A7 R- y# P
你看下行不,用特征里的"分割"命令后再把两实体"组合"成整体的.

谢谢！
这个方法可行！good
只是solidworks中的“修剪”确实有待改进。
