[讨论] 等轴测投影中的标注

[复制链接]
发表于 2007-7-18 17:32:50 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如何在等轴测图中画出两圆的任意切线,如何快速标注等轴测图?
5 x# Y, t* d0 p6 j) r) R6 q5 s) F5 Y# z8 @
发表于 2007-7-19 08:17:07 | 显示全部楼层 来自: 中国河南安阳
等轴测投影中的标注. o3 z( t7 i( J  \2 D) D. n  Y6 Z
在等轴测投影模式下进行尺寸标注时,同添加文字一样,需要进行角度转换以产生其等轴测投影。下面以左轴测面的标注为例来讲述具体的操作过程。
8 B- w5 ~& j( L3 S' h1)首先定义一个倾斜角为30的字体样式,然后再定义一个标注样式,并设置其标注文字的样式为倾斜角为30的文字样式。将该标注样式设置为当前的标注样式。1 V: W/ a! Q8 O4 q6 j2 `3 p) k
2)在工具条中选择 “对齐标注”按钮,对左侧面的宽与高进行尺寸标注。

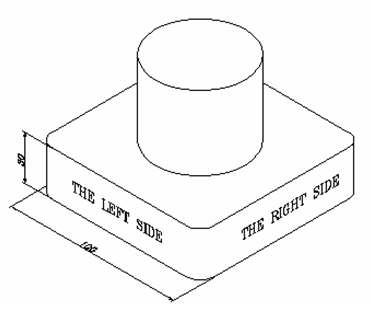

8 ]3 Q) W5 m, @5 d4 \9 w0 }: Y3)在工具条中选择 “编辑标注”按钮,将倾斜选项(Oblique)设为30,然后选择图中的尺寸标注,使修改生效。 11.png : t0 S, l8 f  a8 z
6 N9 G* H% B# t$ Z
[ 本帖最后由 wsj249201 于 2007-7-19 08:24 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
唐昕晨 + 3 应助

查看全部评分

 楼主| 发表于 2007-7-19 09:00:56 | 显示全部楼层 来自: 中国北京
谢谢解答,但是这个太麻烦,有没有小工具之类的东东,直接应用于等轴测图标注?
头像被屏蔽
发表于 2007-7-19 13:57:03 | 显示全部楼层 来自: 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-7-19 20:03:01 | 显示全部楼层 来自: 中国北京
三维图标只要你能完全掌握了UCS,标注起来是非常容易的.
发表于 2007-8-15 09:50:42 | 显示全部楼层 来自: 中国江苏苏州
原帖由 wsj249201 于 2007-7-19 08:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 Q7 H# Y8 ?" q0 {7 h
等轴测投影中的标注* V( U* x* \0 E7 I" y
在等轴测投影模式下进行尺寸标注时,同添加文字一样,需要进行角度转换以产生其等轴测投影。下面以左轴测面的标注为例来讲述具体的操作过程。
6 _2 w* m; [6 z1 N1)首先定义一个倾斜角为30的字体样式,然后再 ...
) [' i8 \) l4 t6 w7 j& a# N* i# c

8 I0 c& Z1 q! M5 e4 o
5 N1 ~! d+ i  |3 U7 V; v3 _5 w5 F" A& j6 T. h( i! U! \* A# ?5 W

$ Q" [, h! V; `' A3)在工具条中选择 “编辑标注”按钮,将倾斜选项(Oblique)设为30,然后选择图中的尺寸修改.: E2 L4 x; I1 z* k

& w9 D0 Q/ s1 u0 X9 l; x# v" W' [' n5 r8 T1 p8 g
为什么我用了没有效果
. T5 ]/ D9 X# i( Y2 P这个命令怎么用啊
发表于 2007-9-12 12:41:23 | 显示全部楼层 来自: 中国湖南长沙
很好,看懂了。我也知道标柱了。谢了。
发表于 2007-9-18 09:55:49 | 显示全部楼层 来自: 中国四川成都
标注只能在XY平面吧
发表于 2009-6-25 18:36:14 | 显示全部楼层 来自: 中国山东济南

不是很透彻

不是很透彻
