[讨论] 哪位大虾给画下这个实体?(二)

[复制链接]
发表于 2007-7-5 19:40:51 | 显示全部楼层 |阅读模式 来自: 中国江西南昌

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

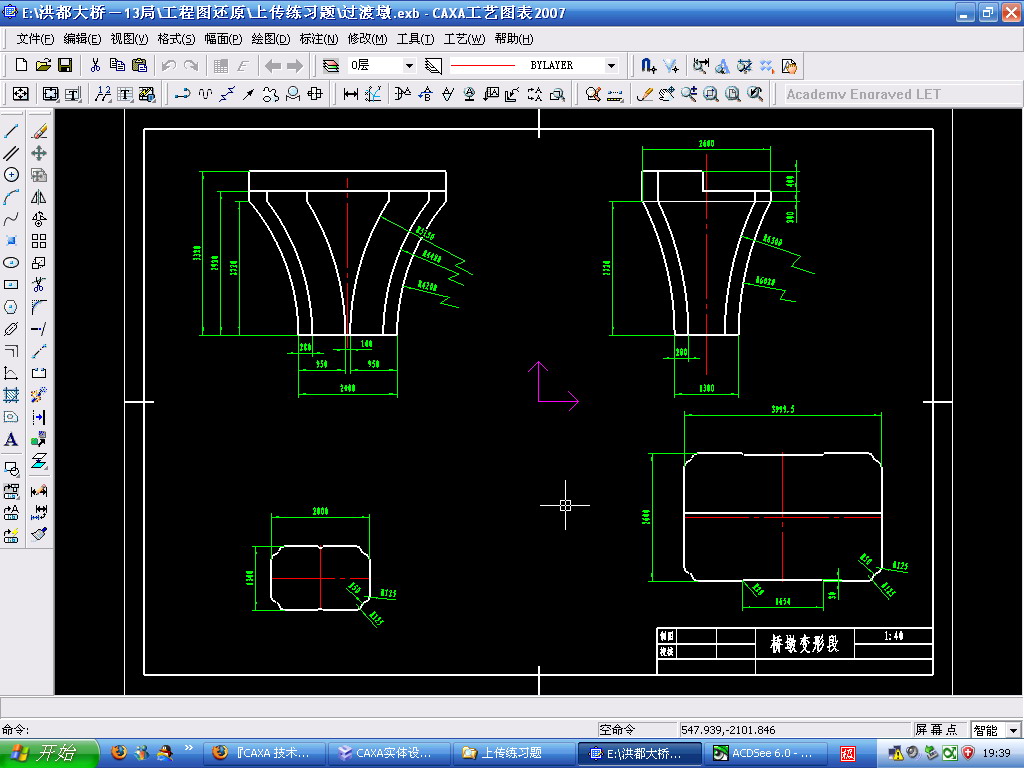

大桥桥墩变形段。与上次的不同的是,这次是四个面均有变形,大家都来画画看,看看大家都分别是采用什么方法做出来的。小生这厢有礼了!

过渡墩.rar

12.03 KB, 下载次数: 24

评分

参与人数 1三维币 +4 收起 理由
zcp68941125 + 4 给点奖励,欢迎出题

查看全部评分

发表于 2007-7-6 00:53:57 | 显示全部楼层 来自: 中国广东佛山

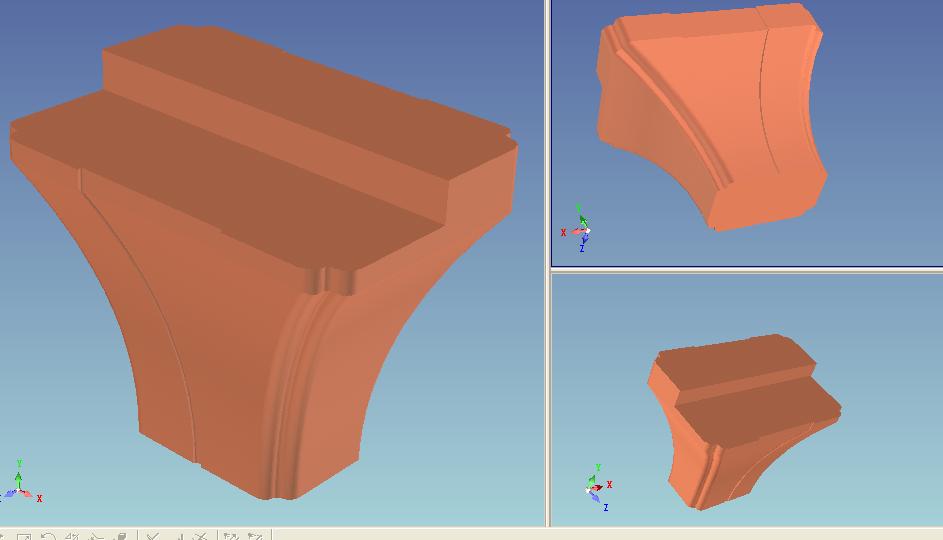

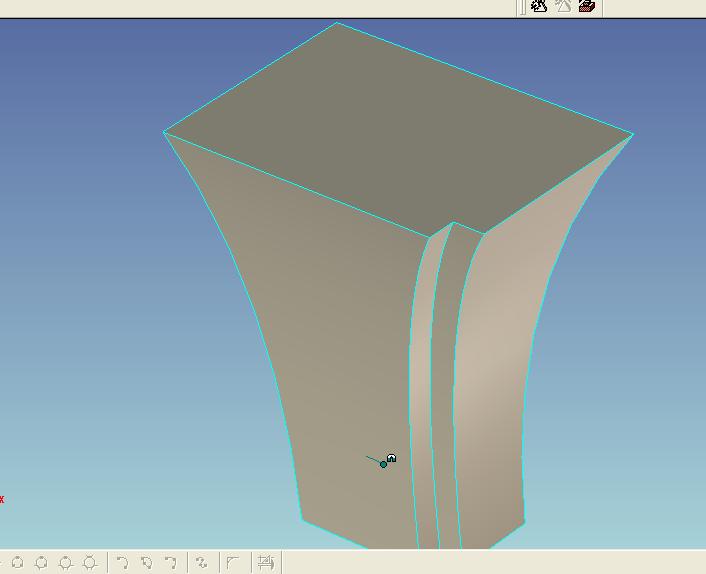

先看看这个,像不?

评分

参与人数 1三维币 +8 收起 理由
zcp68941125 + 8 不错的教程,鼓励一下,欢迎大家积极参与

查看全部评分

发表于 2007-7-6 08:52:24 | 显示全部楼层 来自: 中国山东淄博
楼上的朋友请将做法放上来共大家分享一下吧!
 楼主| 发表于 2007-7-6 11:04:33 | 显示全部楼层 来自: 中国江西南昌
原帖由 小贾师傅CAXA 于 2007-7-6 00:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 N) M/ n, @% j' Q$ R
先看看这个,像不?
# y2 P! @+ b! Q, O% I2 N9 x
- s8 R5 \" d' e# o  q9 E- Y
用什么方法做的?
发表于 2007-7-6 12:33:12 | 显示全部楼层 来自: 中国广东佛山
我这个全部是用实体布尔运算做出来的,可能用曲面做要简单些(我还不大会用: ]# I% S+ w8 w( C! y6 L

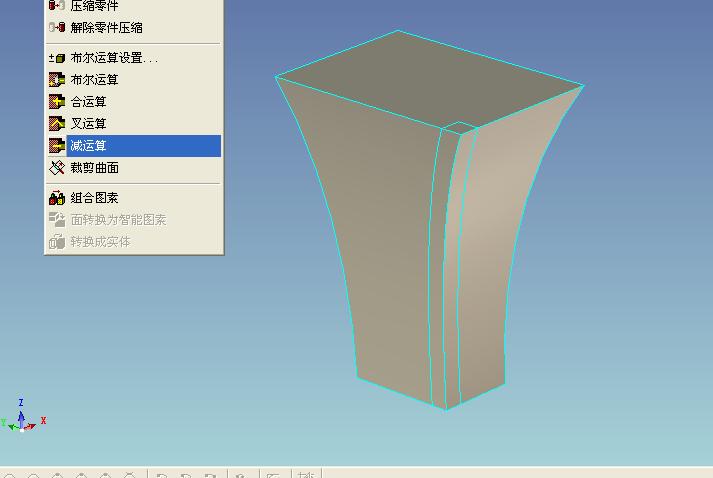

1、先做出一个下部桥墩的1/4外形墩体(未做倒角沟),就是2720以下的部分。(桥墩上面的部分用拉伸就可以了)% Q+ [; [( v. x) O( S4 e7 ]

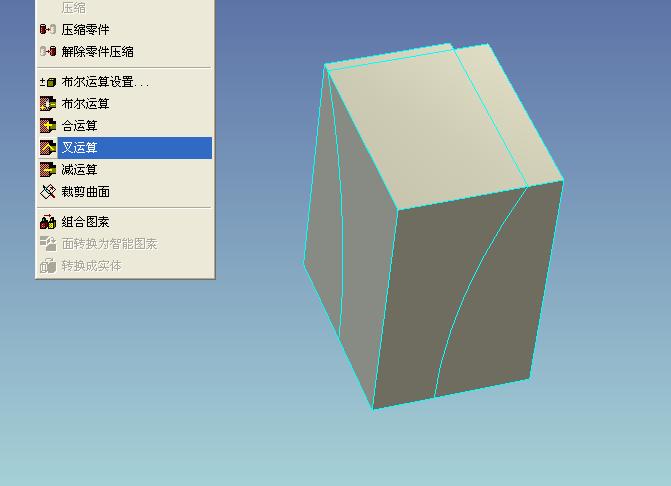

用主视轮廓和左视轮廓分别生成拉伸体,就在一起,布尔运算——叉集。生成零件A.在原位置要拷贝二个,并压缩。% r7 p% l. N9 @' ?
' K% M* s' @$ d4 Y  [
[ 本帖最后由 小贾师傅CAXA 于 2007-7-6 13:32 编辑 ]
发表于 2007-7-6 13:18:43 | 显示全部楼层 来自: 中国广东佛山

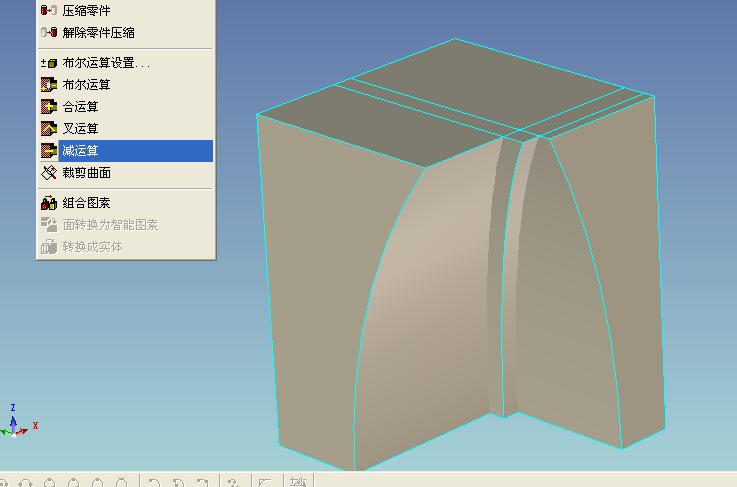

2、在要倒圆角的部分先做出一条槽来再进行倒角。我觉得难点就在这儿(可能是我水平有限,感到不大好做)
/ D( }* c  W8 x7 i也就是先生成一个槽形实体,再从墩体上减去(大家看看我的思路对不对)
% p/ S3 ~& B9 h$ j, b4 Z5 U) p  Ua、编辑主视和左视轮廓来生成拉伸体,注意:主视轮廓上的圆弧半径是4200+156,生成拉伸体B,    左视轮廓上的圆弧半径是6020+156,生成拉伸体C,用上面生成的墩体A来与零件B、C进行减运算,生成槽形实体。
发表于 2007-7-6 13:32:04 | 显示全部楼层 来自: 中国广东佛山
再打开零件A拷贝件,与槽体布尔减运算。的
发表于 2007-7-6 15:22:44 | 显示全部楼层 来自: 中国上海
上上楼的方法也可以做出来,不过,呵呵,比较……,是不是通过草图放样后再导动后生成,但我不知道导动线怎样画才能达到那效果。
发表于 2007-7-6 17:54:37 | 显示全部楼层 来自: 中国广东珠海
原帖由 llm_gs 于 2007-7-6 15:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif* ]" M: `; l3 ?5 J9 {, C! \- ~
上上楼的方法也可以做出来,不过,呵呵,比较……,是不是通过草图放样后再导动后生成,但我不知道导动线怎样画才能达到那效果。
/ N0 Q5 d( `6 t/ C
我自己也感到我这个办法“只一个笨字了得!”,可是目前也不会用别的方法做。/ s5 J- {& ^( f* O$ t) v
这也是我登录论坛的目的所在。就是希望结识更多的高手,和大家一起切磋探讨,共同提高。* Y  V2 A8 n# w& N# d

9 C; A9 y7 x$ e+ ?[ 本帖最后由 小贾师傅CAXA 于 2007-7-6 17:58 编辑 ]
 楼主| 发表于 2007-7-7 20:56:18 | 显示全部楼层 来自: 中国江西南昌

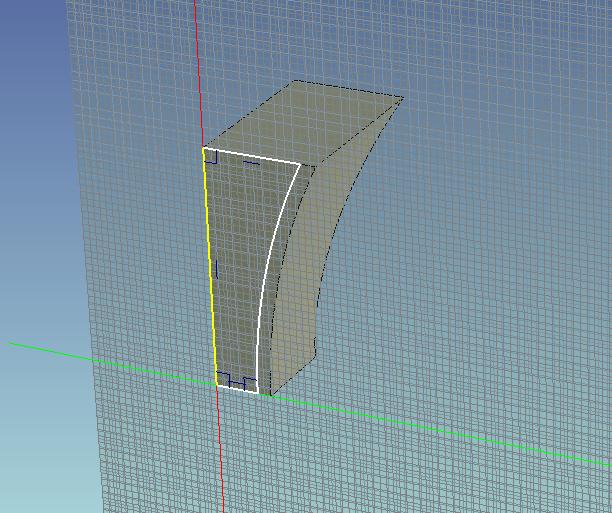

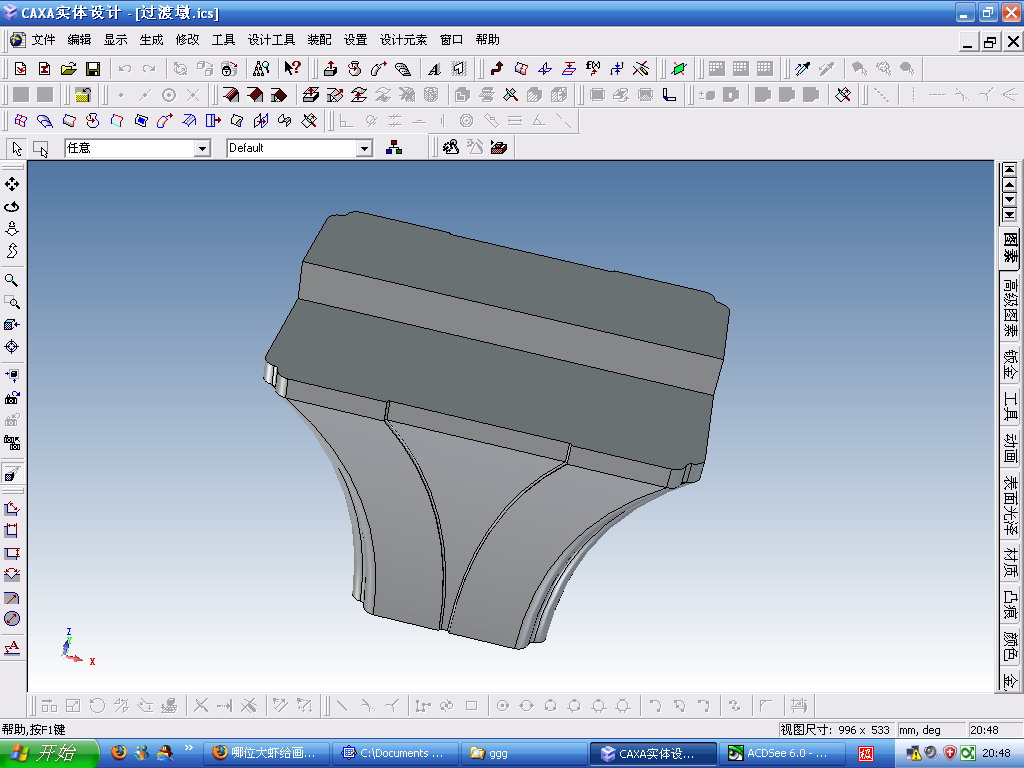

放样特征制作的,共放了三个面,底面、顶面和中间那个面,中间那个面是从主视和侧视图中量的尺寸确定的。
* n3 x7 }( \- ]' z# T不知道这样做法是否有问题?9 Q/ q. d. h- P1 \; d% s( E
有没有可能用曲面导动的办法做出来,我也不熟悉曲面制作方法,哪位大虾给我们这些初学者演示一下!谢谢先。
7 P. W6 j- B6 u7 }! Y/ R& O' W2 V$ E  q/ P3 A* G* t8 a( v' ^
小贾兄的做法虽然表面看有些麻烦,但我觉得还是很有借鉴意义。谢谢啦!
& }( v: |# [& z0 p
) U' s  f) ]. Z: C# |[ 本帖最后由 木秀 于 2007-7-7 21:00 编辑 ]
发表于 2007-7-8 00:47:55 | 显示全部楼层 来自: 中国广东佛山
我也想到用多截面的放样,可是怎样保证放样生成的曲线R符合要求,这才是关键呢。
发表于 2007-7-8 08:00:03 | 显示全部楼层 来自: 中国山东淄博

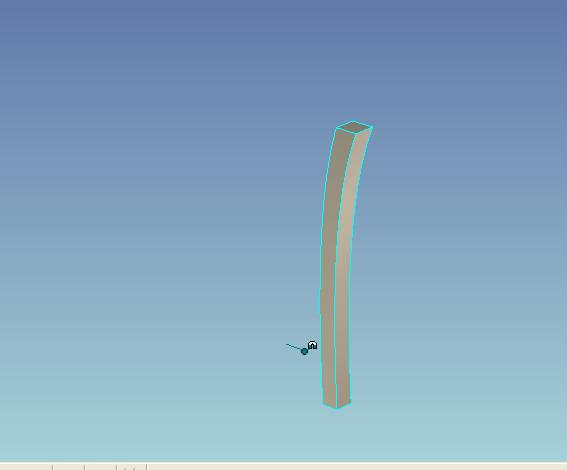

实体设计中形成导动面时有  “平行”和“固接”两种模式。' M2 M: ^# d% {) d
为什么扫描特征扫描时只能按固接扫描,而不能按平行扫描呢?6 y; O! a3 P- X7 `6 _% n

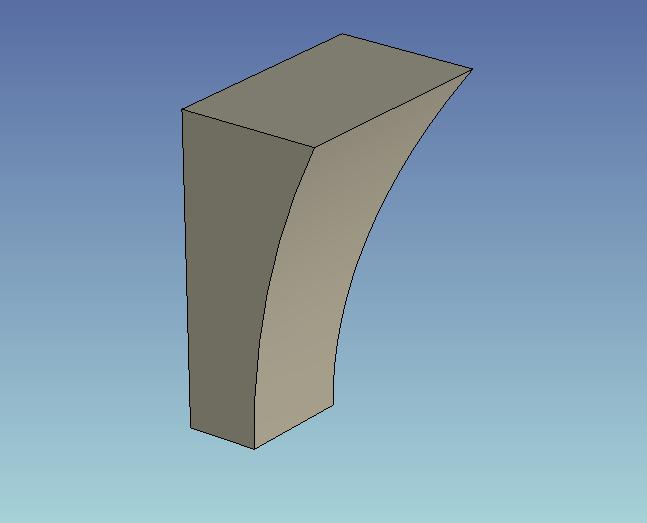

0 G. u$ T3 y9 u* c/ o象如此题下图中的零件能否用扫描做出?7 |4 c7 `' i6 R  `) z
能否用导动面一次将整个截面导动做出?
3 e$ F" C" O  I8 Q+ o# T
& p  T  y) t3 W9 o3 u* [) ^( i[ 本帖最后由 www191710 于 2007-7-9 07:22 编辑 ]
发表于 2007-7-9 12:41:29 | 显示全部楼层 来自: 中国江苏无锡
CAXA的曲面功能确实还不是很成熟,希望下个版本有所改进。选面还不能全选!
发表于 2007-7-10 22:14:41 | 显示全部楼层 来自: 中国广东佛山
楼主,用你的方法做出来的零件与我所示方法做出来的比较过没有,是否有差异?哪个更接近图纸要求?
发表于 2007-7-20 11:31:00 | 显示全部楼层 来自: 中国河南洛阳
做的到位,看来还要好好学。
发表于 2007-7-23 16:46:16 | 显示全部楼层 来自: 中国江苏苏州
好啊,我要努力学习!!我水平还是不行啊
