铁路起重机是在铁路线上运行的专业起重机，只要有铁路线的地方它都能去，所以，100t及以上吨位的铁路起重机主要是用来进行铁路事故救援。

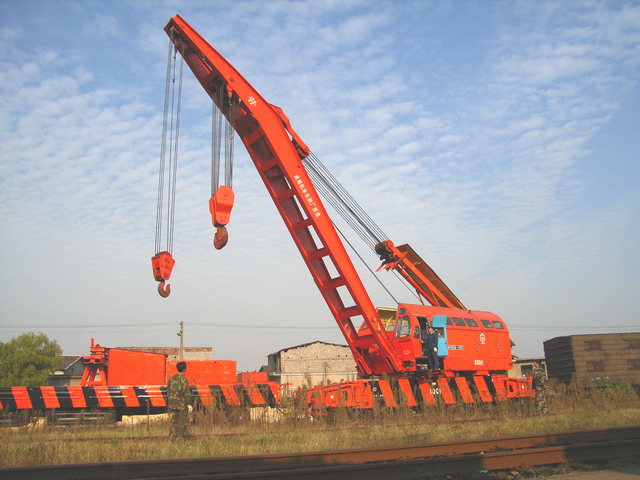

% v3 n! u$ w- I5 c5 N, I! _. R图1为我国的N1002型定长臂铁路起重机。额定起重量为：主钩100t/5.5m，副钩32t/6m，起重力矩为520 t·m，动力为两台6135非增压柴油机，液力变矩器+减速器传动，靠锥形摩擦离合器变换动作方向。因它是定长臂式铁路起重机，故在电化区段的接触网下和隧道中不能顺利进行事故救援作业。

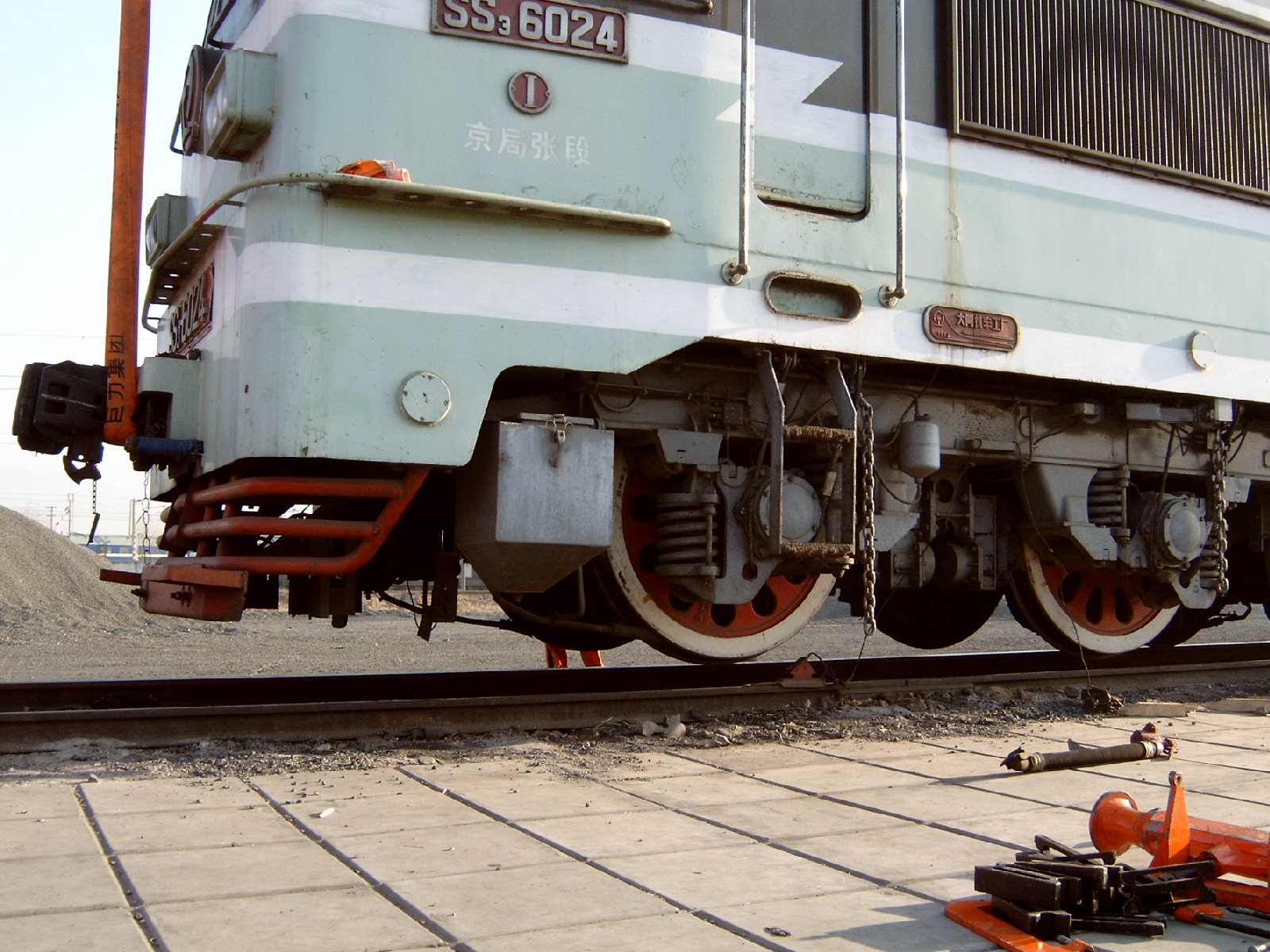

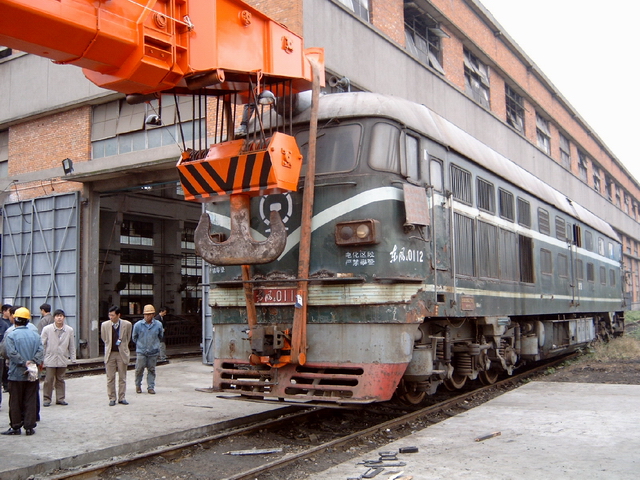

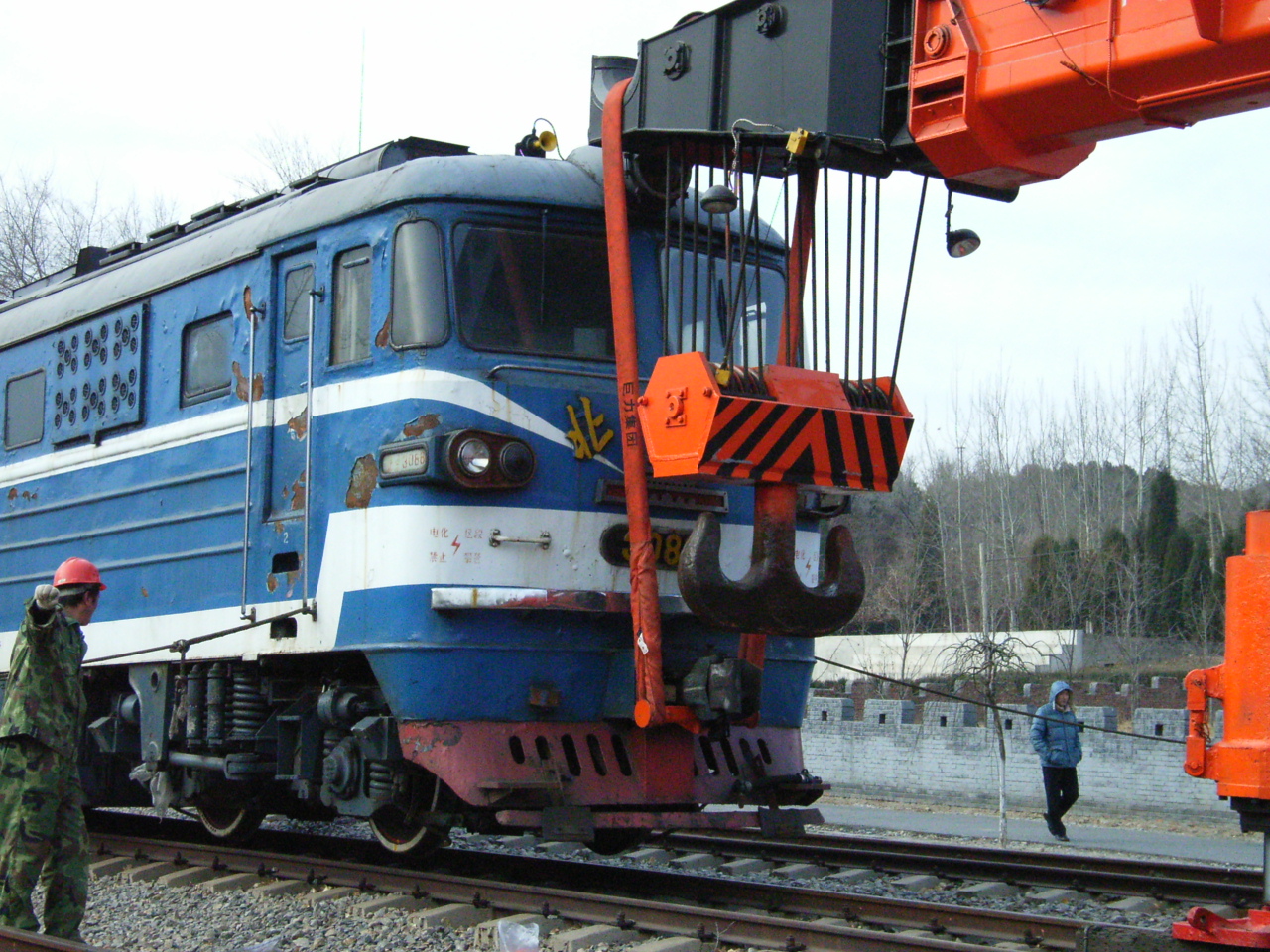

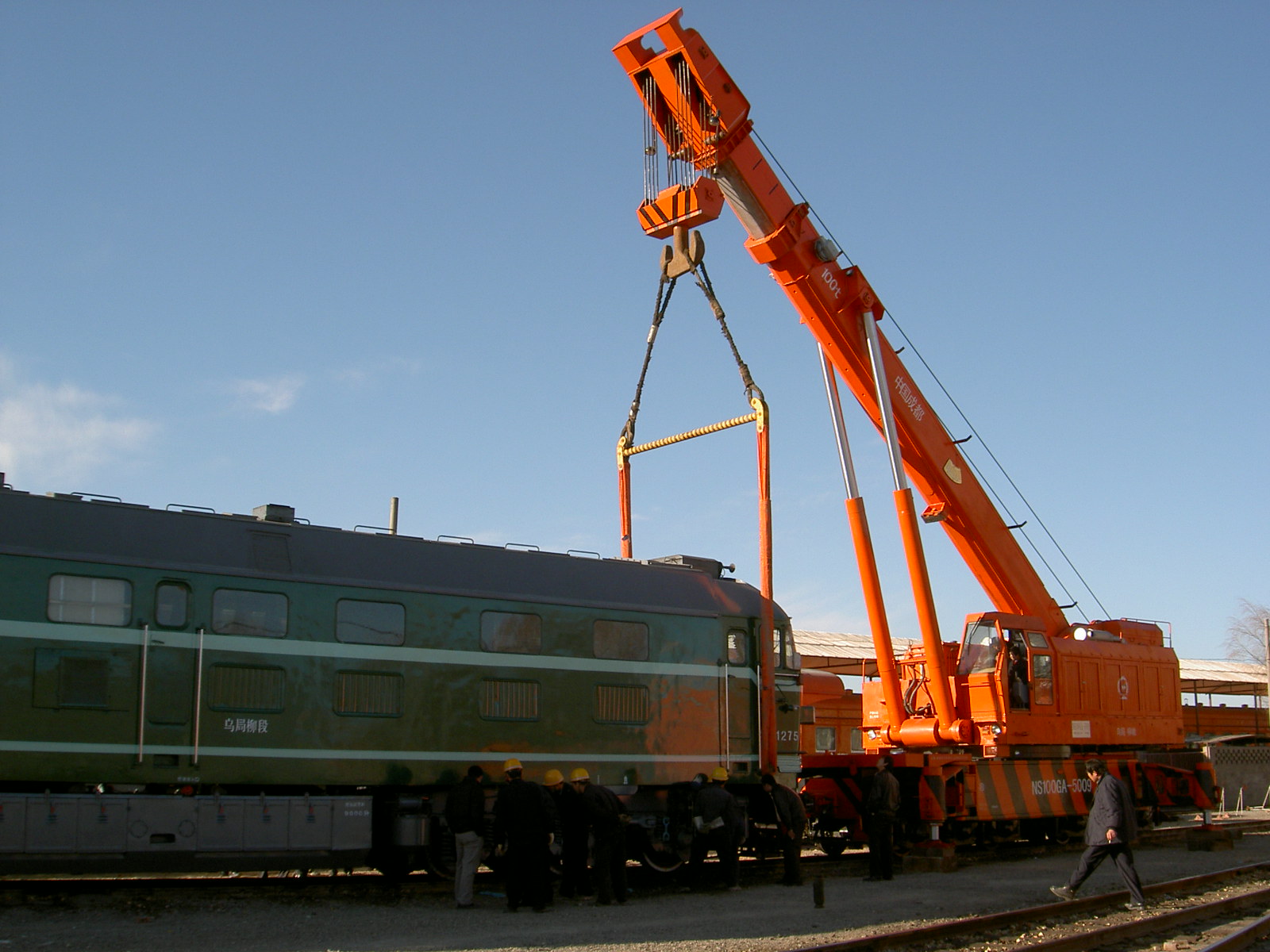

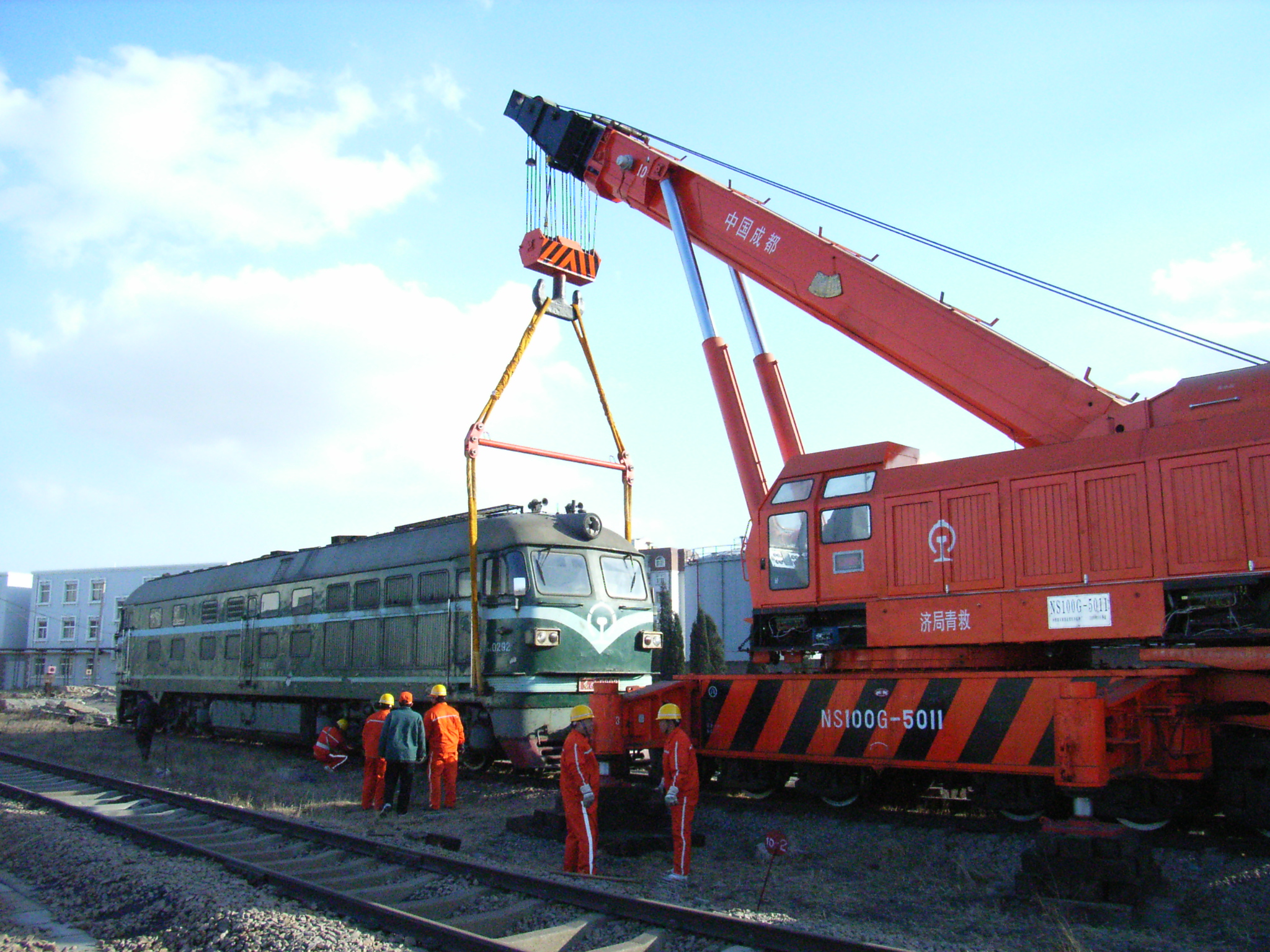

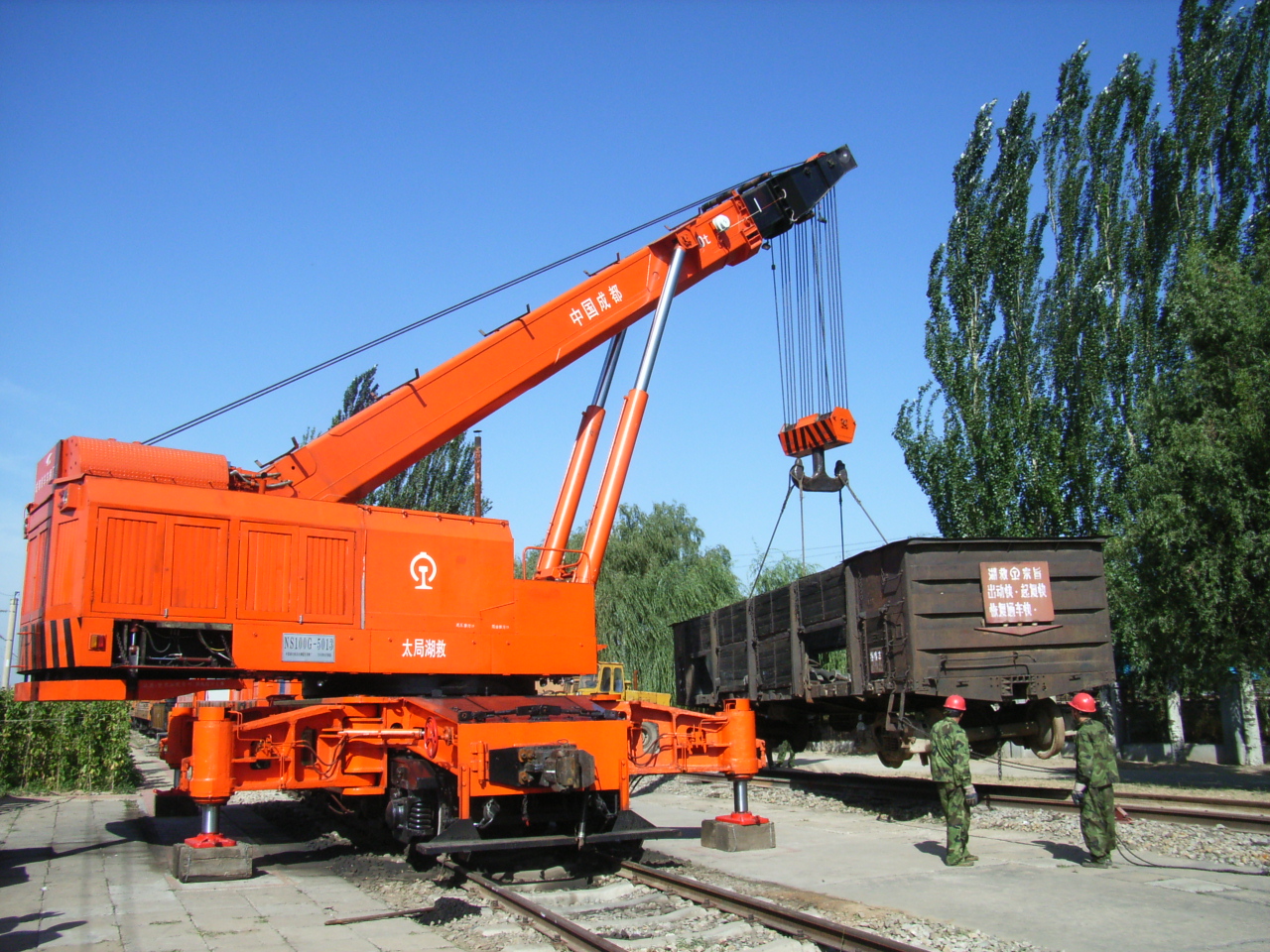

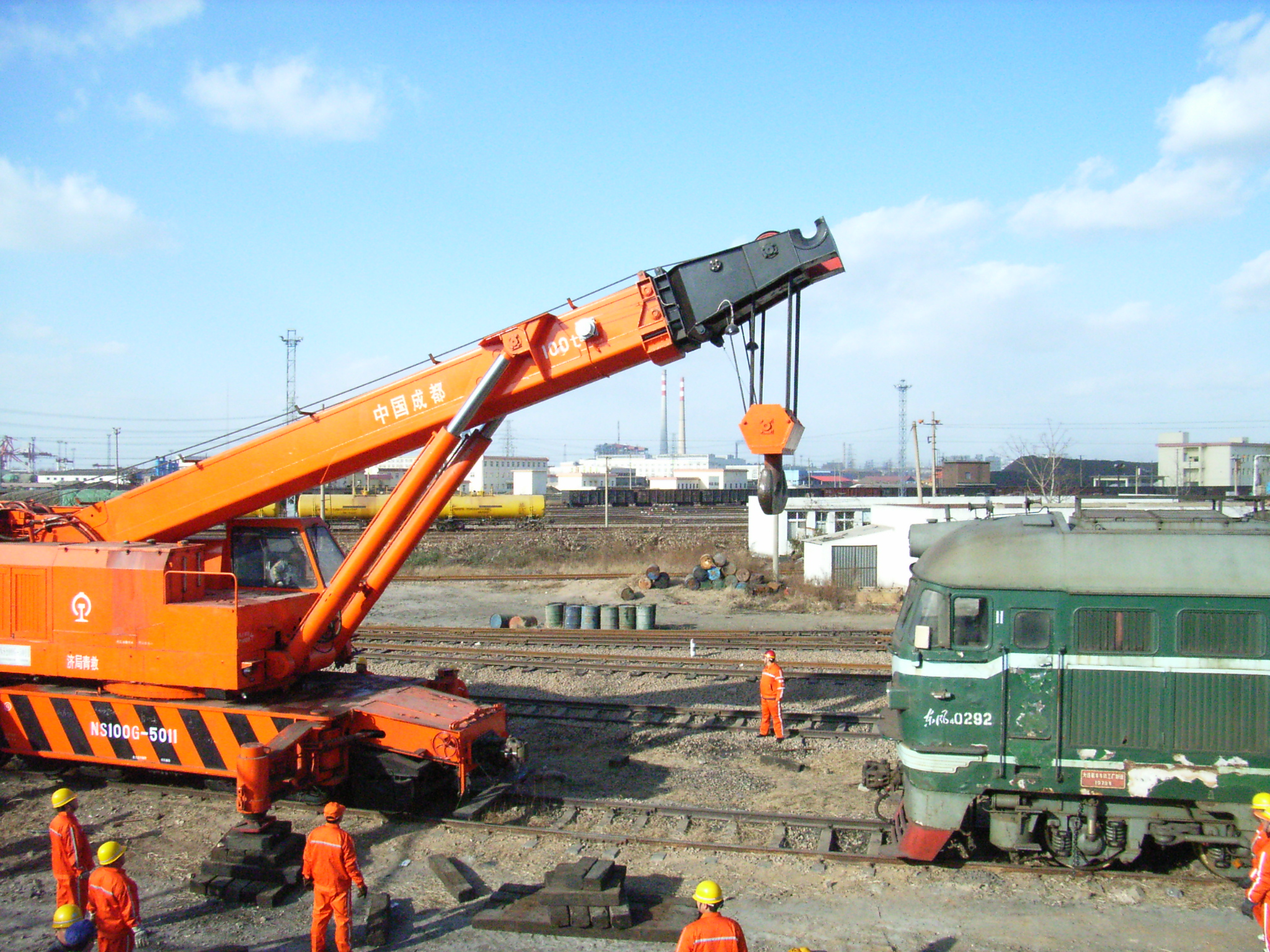

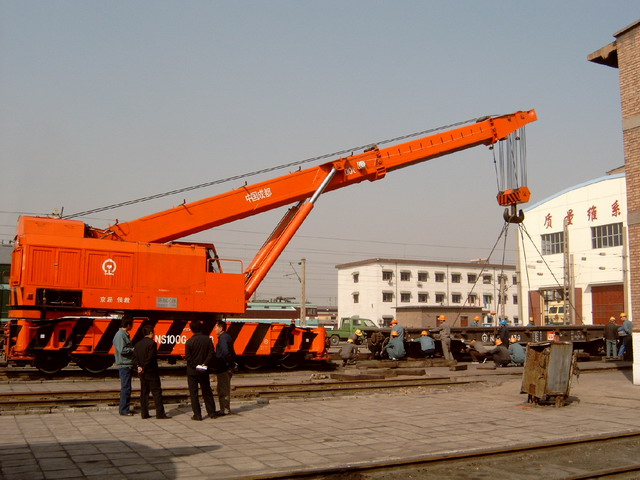

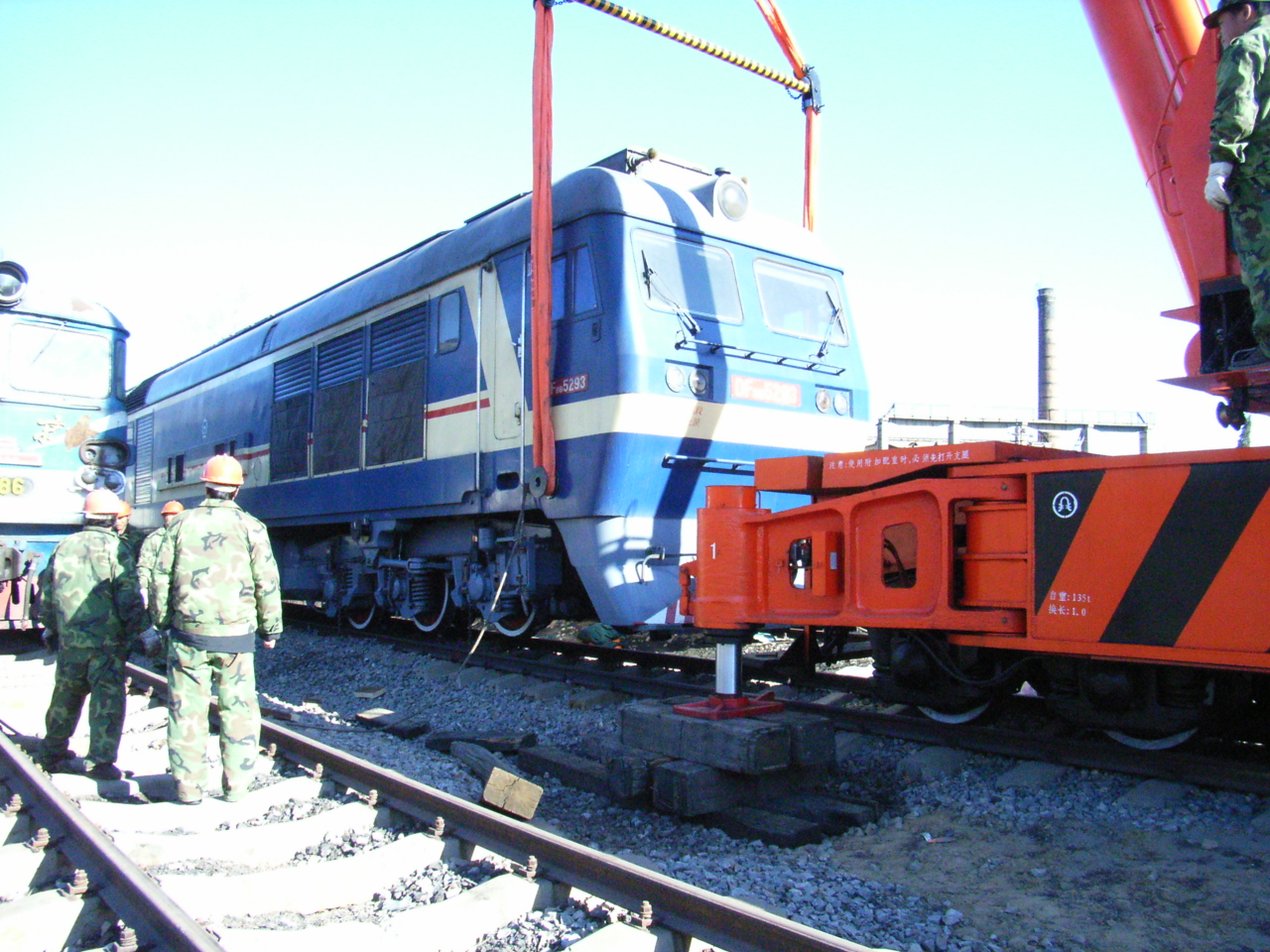

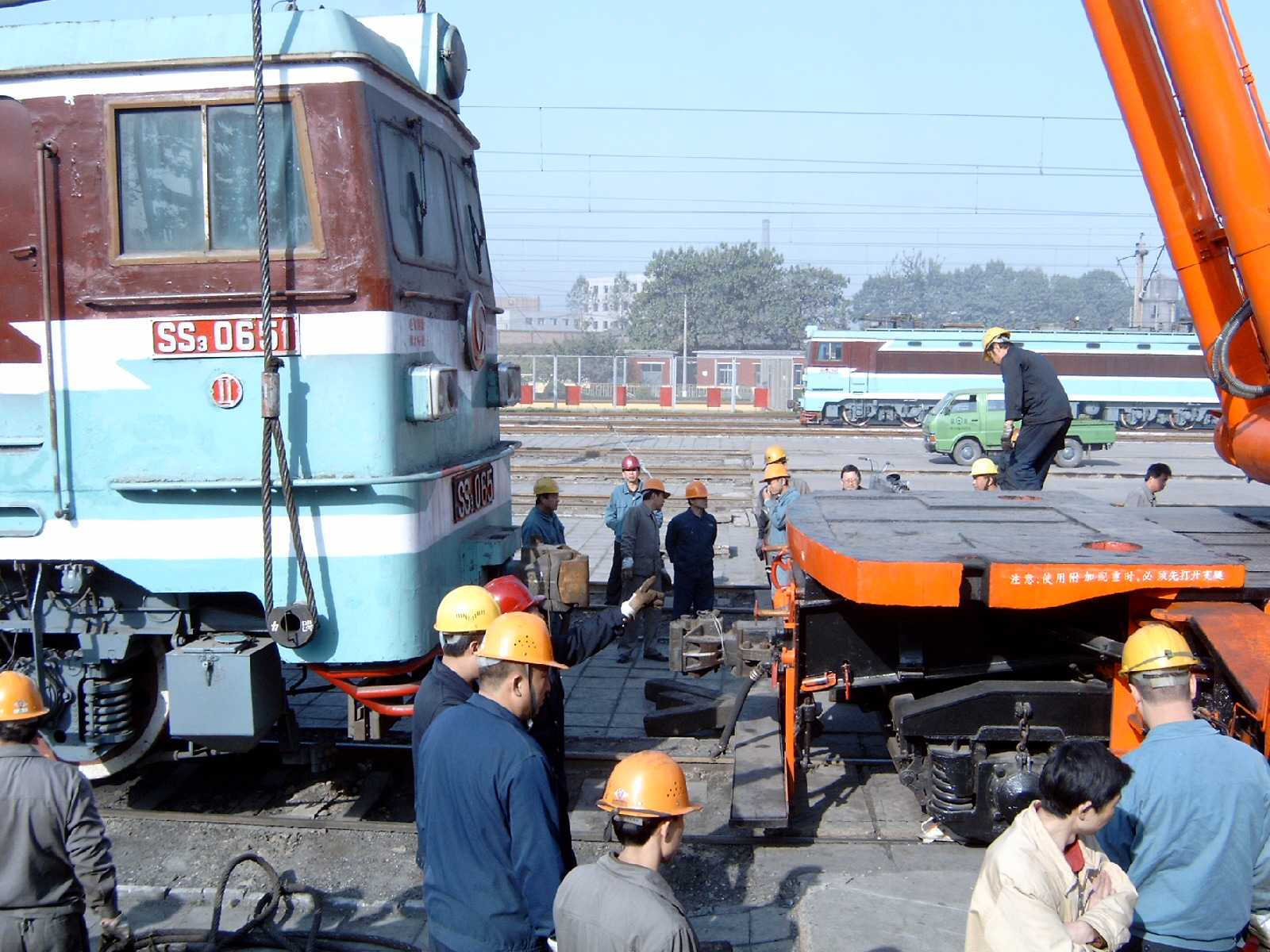

( @" t* @1 o# S2 K- M; [3 n2 E% H5 ?为使铁路救援起重机能适应接触网下、隧道中和桥梁上的救援作业，在N1002型定长臂起重机进厂大修的同时，对其进行全液压伸缩臂改造，对N1002型定长臂起重机的上车部分进行系统的改造，安装新设计的六边型伸缩起重臂和臂端钩(羊角钩)。成为全液压、全回转、伸缩臂式、能自力行走的NS100G型新型铁路起重机。改造后的NS100G型起重机发挥了N1002型构架的潜能。由于将前置式的定长臂改为了高置式伸缩臂，在原动力不增加的情况下，起重力矩达到600t·m，不旦扩大了起重机的作业范围，还使起重机能在接触网下、隧道里不起钩或少起钩就可以顺利进行事故救援和起重作业，使起重机的作业性能大为提高。后面几个图均是由图1中的起重机型改造而成的NS100G型全液压伸缩臂铁路起重机。
8 d6 I* Z9 }2 W! w3 a% o
$ I. c4 H* X; N( S% E/ I r1 uNS100G型起重性能：
2 m p% Y% ?* M' |& v0 y1、作业性能 " y1 R' @$ e! _, C
工 况 起重量/幅度
* [0 l. _( d4 l1 |- D1 Y 支腿跨距6m×6m，挂活配重，360°回转 100t/6m
' I# s. r( W- [# f& D& r/ L P 支腿跨距6m×6m，无活配重，360°回转 86t/6m7 F6 S: }5 |2 B; ?' s5 C9 V" r
支腿跨距4.8m×8.5m，挂活配重，顺轨±30°回转 100t/6m
: q4 Z5 S7 _8 w# @" |& o2 ?* O9 R; x 支腿跨距4.8m×8.5m，无活配重，360°回转 77t/6m2 {$ u } n5 e
无支腿，无活配重，360°回转 15t/6m
9 ~1 B( F3 A+ N) {8 d: z) e( _, H2、网下作业性能: \: R+ v3 l8 u' V5 A( I
支腿跨距6m×6m，挂活配重，360°回转 16.5t/17m 35t/11m
3 _& v& }! t- x# _0 b 支腿跨距4.8m×8.5m，挂活配重，顺轨 70t/10m
* r: ^; p3 w8 |, R6 \ 臂端钩，支腿跨距4.8m×8.5m，挂活配重 ±30° 45.5t/10.4m
1 V1 b- J2 B: ]8 E4 c) k! F9 q 臂端钩，支腿跨距4.8m×8.5m，挂活配重 ±10° 66t/10.4m
! B& t D/ G1 K+ {+ _4 u3、 技术性能" B- ^( Q+ F6 A/ ]0 ]+ G( l, z3 t
吊钩工作幅度范围： 5.9～17.4m
. D! w: I: r- N1 |! r/ b, _$ G3 N 吊钩最大起升高度： 16.5m9 h6 n. q( R! V; @. O; i$ j
吊钩最大起升速度： 9m/ min
) a" p" a( T) J- X 臂端钩工作幅度范围： 6.4m～17.9m4 T! x- k) J3 B) n% M. }; O
基本臂长度： 12.5m
; j# N7 D& v) V# v) a3 c 伸缩臂全伸长度： 20.0m
8 r) S& O* H0 {$ G4 ?% W( V$ C, m' r 吊臂全伸时间： 7.5m/ min
; }( K% ]7 U$ Z, l 吊臂最大仰角： 47°/ D8 G* c0 {; r5 l- ^# Z7 ~
吊臂全变幅时间：最小角度至最大角度 1 min1 F. l, [" z; q% _% R0 k4 a0 I7 L
回转时间： 1r/ min
5 c: k6 i& k7 \5 D 自力走行速度： 9 km/ h
; z2 |+ x% M- D9 s ] 自力走行最大坡度： 12‰+ Q3 S5 m# [7 l& S0 G7 W; H
4、线路数据. u: j7 d y0 u V, M7 m
回送状态尺寸：长×宽×高 11240mm×3270mm×4600mm
* A, z3 `6 t- ] o 回送状态轴重： 23t( \# Y. x3 l3 K+ K+ Q: A
回送速度： ≤80km
, k" Q5 L( x+ C5 D8 f& p2 b 轨 距： 1435mm' O5 b/ d) p# a. v
通过最小曲线半径： 150m- I( B; K; y) V" U& t8 {
两车钩钩舌内侧距离： 11240mm0 J; Y% Z3 t% @% c& W
起重机全长：伸缩臂顶端部至车架尾部钩舌 16400mm- }2 Q! M. U! v$ ?4 V, E
转向架台数×轴数： 2×3轴- _/ k+ R& E. y7 Y
起重机两转向架中心距： 5000mm3 a) N9 A4 v6 ]3 O! u; b4 f( w% U3 K
车钩中心至轨面高度： 880±10mm
- D, h6 S+ K) X% m! ` 支承梁跨距： ① 6m×6m ② 4.8m×8.5m: v6 @1 W9 t/ q% G6 N0 `
回送状态自重： 136t
5 F) q4 y. ?0 Z6 B0 g
