PROE工程图中如何让尺寸线的颜色和尺寸数值不一样

kod.xiao · 发表于 2007-5-19 08:50:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教：PROE工程图中如何让尺寸线的颜色和尺寸数值颜色不一样,

bao_bao · 发表于 2007-5-19 11:55:17

右键- 属性- 文本样式-选择你喜欢的颜色就OK了

kod.xiao · 发表于 2007-5-20 08:56:21

能贴个图吗？我怎么试都不行

34301243 · 发表于 2007-5-20 09:20:15

文本颜色好象和尺寸线的是一致的吧？

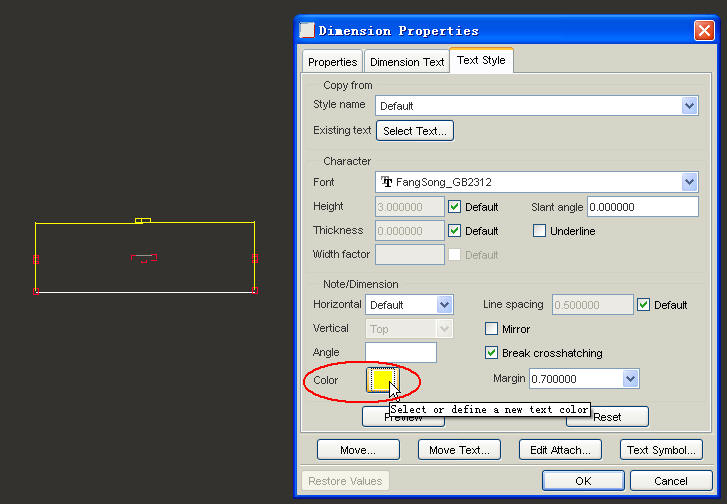

按#2的说法，贴图如下：

kod.xiao · 发表于 2007-5-28 00:50:39

是可以设计成不一致的，我见字是绿色，尺寸线是黄色

chuzhaofeng2005 · 发表于 2007-6-20 11:26:05

把line_style_standard设置成std_iso,看看是不是你想要的效果

wjt276 · 发表于 2007-6-25 18:47:11

原帖由 chuzhaofeng2005 于 2007-6-20 11:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 `" z1 H+ s6 A* X. X* _7 y把line_style_standard设置成std_iso,看看是不是你想要的效果

不错，这种方法是正确的。
line_style_standard
std_ansi, std_iso, std_jis, std_din
控制绘图中文本的颜色。除非设置为“std_ansi”，否则所有绘图文本都以蓝色显示，详图
视图的边界以黄色显示。

ljcad · 发表于 2010-7-21 16:41:47

正在纠结的问题 4# 34301243
