proe中关于草图不封闭的问题

weijian03144 · 发表于 2007-4-20 14:54:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在做实体，例如拉伸、扫描等，画的草图有时候不封闭，系统有提示。但我还找不到哪不封闭。请问如何让草图封闭？谢谢

[ 本帖最后由江边于 2007-4-24 09:49 编辑 ]

dhy4125 · 发表于 2007-4-20 15:01:37

可能是中心线上没有封闭。
草图上要求实线是封闭的。

dongzhiwu · 发表于 2007-4-20 15:01:56

用约束工具～～～～～

alice-1 · 发表于 2007-4-20 15:33:51

在做实体，例如拉伸、扫描等，画的草图有时候不封闭，系统有提示。但我还找不到哪不封闭。请问如何让草图封闭？谢谢

用[裁剪]工具...有時候2條線會相交截...本身看不到..

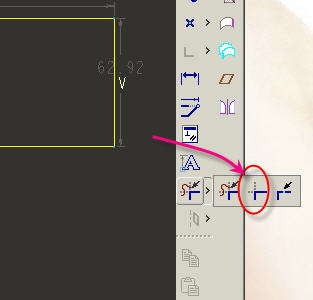

可以用下圖示之工具裁剪..系統自動繪連接2條線..不使之相交..

crada · 发表于 2007-4-20 15:47:39

原帖由 alice-1 于 2007-4-20 15:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 g6 y5 ]5 X5 ?% j, p9 d3 v
在做实体，例如拉伸、扫描等，画的草图有时候不封闭，系统有提示。但我还找不到哪不封闭。请问如何让草图封闭？谢谢; `" F5 n; `3 E3 V4 E1 W' u; O- y& u
7 s  c5 D# [( U3 p$ W0 H/ c
  I# t# f7 i: V0 S1 N4 C% S  ]

9 l! |) t; F4 M4 t* B, [/ R# J" j( a# R( E' X) `+ t
+ c% l% U) g9 C4 V
4 w' {* z/ }2 {* t

0 K0 l1 a6 B; j0 M
0 z+ O! ~# X  F' ~9 s
7 `5 h& A4 v9 d/ M4 Y( D3 r用[裁剪]工具...有時候2條線會相交截...本身看不到.., z1 s" r0 R3 z
( Z2 X3 F7 q6 P% p0 S
可以用下圖示之 ...

？？？你是不是理解错了？

:o

josephy1 · 发表于 2007-4-20 16:08:24

原帖由 crada 于 2007-4-20 15:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 \' K5 y( U2 G8 \
! W; F! f, G. }! N0 \
6 p, w" L# R3 ]0 G. K( h

& j) D( B$ L) I- Q0 A- V% B* j, h？？？你是不是理解错了？ :o

我覺得很合理阿!! 有可能是這個原因阿

myway198 · 发表于 2007-4-20 16:35:25

你说的对,没看到是因为不封闭的地方太小,放大后就看到了,画多了,就知道什么样的操作会不封闭了,

weijian03144 · 发表于 2007-4-20 19:03:29

我是画了一半，用镜像做出另外一半，就提示，“截面不完整” 。我还是没有解决，请各位帮忙

柠檬咖啡 · 发表于 2007-4-20 19:21:29

原帖由 weijian03144 于 2007-4-20 19:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, J1 l/ P- Q1 V) v( K* Q0 ~" H; t我是画了一半，用镜像做出另外一半，就提示，“截面不完整” 。我还是没有解决，请各位帮忙

我时常出现这种问题,无意中发现了一个非常有效的方法!
画完草图后, 若提示:“截面不完整”窗口, 你要立刻注意你的草图,
有错误的地方线的颜色会变浅 !
这时要记住那些线. 改之即可!
但不要让“截面不完整”窗口挡住你的草图!
共勉

qjhejin · 发表于 2007-4-21 08:21:45

常用一招,关掉目的管理器,用草绘一栏的DELETE命令删删看,再UNDELETE复原,相邻用TRIM-CONER指令,一一照做就行了,包你满意.

weijian03144 · 发表于 2007-4-21 13:18:55

谢谢各位，这个问题我已经解决了

zhangwb01 · 发表于 2007-4-27 16:18:25

提示: 作者被禁止或删除内容自动屏蔽

cdsh0107 · 发表于 2007-4-30 14:43:47

可以检查出来的，会有红色小点提示的

huiyihy · 发表于 2007-5-2 02:29:23

alice-1的方法好，可能是有重合的线。

qjian · 发表于 2007-6-12 22:24:00

有时有小红点显示，更多的时候若没有小红点的话，很可能是选用”复制边“工具进行了重复复制造成。虽然没有小红点显示，表面上已全部封闭，实际上多复制的某些边却没有形成封闭曲线，这时proe便报警提示截面没有完全封闭，但是却无法显示出具体原因，造成初学者不得其解。因而在用到”复制边“工具应慎重不要重复复制。

sh_mrhg · 发表于 2007-6-12 22:34:44

可以检查一下标注尺寸，尺寸链是否封闭？是否有弱尺寸存在？如果有多余的尺寸，该尺寸对应的线条就有问题。

找不着北 · 发表于 2009-9-22 17:41:46

点击工具栏上的“加亮重叠几何图元的显示”按钮与“加亮不为多个图元共有的草绘图元的顶点”按钮，会加亮没有封闭的图元顶点，或重叠的几何图元。对了，我用的版本是野火4。0的，别的版本不知道有没有。

lb19841028 · 发表于 2009-9-22 18:42:18

用修剪是可以，但如何形状很复杂，要很长时间剪的，效率不高，用加亮几何重叠按钮，但显示的范围太多了，一条边重叠的话，它把它的周围都加亮显示了
