皮带机模拟

hanhaikuanglan · 发表于 2007-4-10 20:01:17

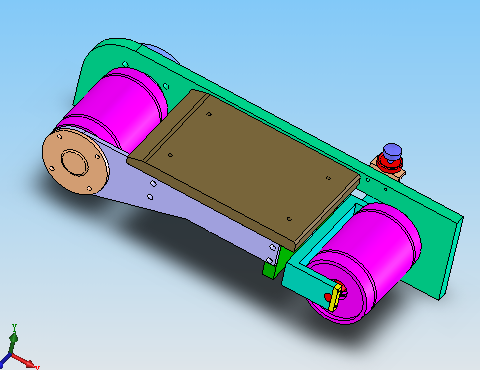

图上是我刚做的一个简易模型，请各位指点一下如何上皮带，并在滚筒转动的时候能够模拟出真实的效果！

在下不明白的地方就是：皮带应采用何种建模方法，才能够使之在模拟过程中不断地变形来配合滚筒的滚动？（个人觉得一般的建模方法得到的是刚体，在模拟过程中不会变形），还有就是皮带与两个滚筒之间应采用何种配合方式来得到最佳效果？

赏金由版主平均分配给答案最佳的两位——每人5个！！

盼望大家帮忙！！谢谢！

hahap · 发表于 2007-4-10 20:01:18

楼主可以去"无维网"这里查看相关的教程啊!http://www.5dcad.cn/html/article/solidworks/2007/134.html

hahap · 发表于 2007-4-10 20:22:58

楼主想要在皮带滚动时哪个地方变形呢?皮带要在装配体里做出来,定好在位配合,用动画的形式可以做到实体变形哦!

wei8088 · 发表于 2007-4-10 21:12:00

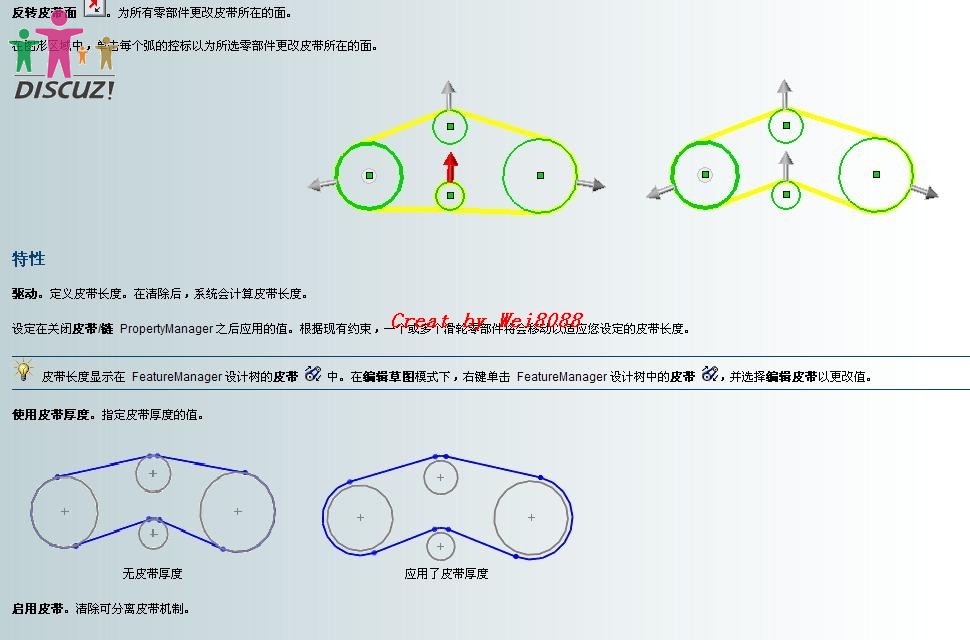

你可以看一下"从上而下的设计方法" 中的"布局草图",也可以参考帮助中的"草图绘制"中的"草图实体"下的"皮带和链",里面有详细的介绍的.尤其是你现在的轮子已经确定好了.

[ 本帖最后由 wei8088 于 2007-4-10 21:36 编辑 ]

fjp010922 · 发表于 2007-4-11 07:33:53

SW能够动吗？好厉害。

qq12345 · 发表于 2007-4-11 07:53:15

如果是为了做个动画哪就转到3DMAX中做，会更生动，功能也更多。如果是工程分析用，那就看设计手册来决定布局结构。把皮带拉伸为刚体和零件一样装配会更稳定，算出皮带周长就行

hanhaikuanglan · 发表于 2007-4-11 09:35:57

原帖由 hahap 于 2007-4-11 07:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 Q, {. I5 G1 r8 }$ l$ j2 U0 n楼主可以去"无维网"这里查看相关的教程啊!http://www.5dcad.cn/html/article/solidworks/2007/134.html

6楼提供的连接真的很好，不过那个教程是07版的，我在06上没有找到这个功能

hahap · 发表于 2007-4-11 13:16:45

回楼主,皮带轮配合是SW2007新增的功能啊,建议你也该升级安装啦!

hanhaikuanglan · 发表于 2007-4-18 18:09:39

悬赏到此结束！！！！！！！！！！！！
赏金由hahap 和wei8088 平分！

hahap · 发表于 2007-4-18 18:21:18

去哪领赏金呢?呵呵
