请教CAD里的三维标注(注意我说的是连箭头都是3D的)期待各位进来多多讨论!

偶就稀饭美金 · 发表于 2007-3-1 19:22:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教CAD里的三维标注(注意我说的是连箭头都是3D的)
想请教高手,这个3D的箭头如何设置.

[ 本帖最后由唐昕晨于 2008-6-8 12:46 编辑 ]

唐昕晨 · 发表于 2007-3-1 19:58:44

目前在CAD里面还没有这个3D标注功能。

偶就稀饭美金 · 发表于 2007-3-2 08:42:23

一定有的,因为这个图是我同事在刚装的AUTO CAD2006里的模板(SAMPLE)文件夹里找到的.
更奇怪的是连文字都拉伸了一点高度.它不是用拉伸\旋转做出来的,因为我试过还可以编辑标注的属性.我在CAD里打了好久,都没有找这个功能

[ 本帖最后由偶就稀饭美金于 2007-3-2 08:45 编辑 ]

majunli · 发表于 2007-3-2 09:30:52

我发现，这是一个尺寸标注外加一个三维实体，
尺寸少了，这样做还可以，尺寸多了就麻烦些。

不过，那个箭头可以用自定义箭头的方式来解决，定义一个圆椎块就行了，尺寸线看来只能再做个三维实体。

偶就稀饭美金 · 发表于 2007-3-2 10:34:00

前面我也说了,标注还可以编辑属性,所以一定不会是用拉伸\旋转来做出来,这是我个人的见解

再看看,连文字都是三维的

[ 本帖最后由偶就稀饭美金于 2007-3-2 10:40 编辑 ]

偶就稀饭美金 · 发表于 2007-3-2 11:09:47

怎么那么多人进来看一下就走了,也不说一下意见呢.
是我提的太容易了吗?
我用CAD这么多年了,还从来没有看见过这种标注,我非常想知道它的用法,以及我想应用到我的工作上.
期待各位进来后多多讨论

moonguy · 发表于 2007-3-2 11:51:09

完全同意4#的看法，是尺寸标注外加一个三维实体。除了箭头可以通过圆锥体定义外，其它的都没有简单办法。至于那个可编辑的三维文字，不是实体，是带厚度的单线体文字，所以有三维效果，又能编辑。
我用2007打开的，虽然是2004自带的文件，到2007为止，我个人还没发现CAD有三维效果自动标注功能。

[ 本帖最后由 moonguy 于 2007-3-2 11:52 编辑 ]

jb740 · 发表于 2007-3-2 13:36:29

用了7、8年的AutoCAD还没发现可以这样标注。不知是真是假？

wypan2004 · 发表于 2008-2-8 14:28:43

用二维太多
三维的功能都被埋没了

maoyangmy · 发表于 2008-6-7 14:55:21

能不能通过尺寸标注定制来实现这种功能？？？

caaazf · 发表于 2008-6-8 11:24:27

原帖由 偶就稀饭美金 于 2007-3-2 11:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; m! l G6 [$ i3 e怎么那么多人进来看一下就走了,也不说一下意见呢.% T+ H5 B2 q( @0 X* c4 w( A/ w, ?
是我提的太容易了吗?
8 S8 j0 r0 S- L5 {1 C1 q# `我用CAD这么多年了,还从来没有看见过这种标注,我非常想知道它的用法,以及我想应用到我的工作上. r# M+ S; [; _$ _8 y- v" A
期待各位进来后多多讨论

其实并不是你提的太容易了，而是太难了，大家都没有办法，也就没有什么可说的。如果随便说几句，那不成了灌水贴啦？反而不好。

xjxm · 发表于 2008-9-9 11:47:08

谁要是能参透这个那真爽了呵呵~~~

csace · 发表于 2008-9-9 12:03:55

一直在寻找这种表达方式,因这种表达方式不光用在标注上,实体建模中也能用到,但还没找到解决方法,如能实现,数字及文字建模将可简化很多步骤,就像前几天我画的个"防水灯头",本来想把文字倒角成半月形的,但因文字拉伸后选择边时成了一个个小线段,操作起来不方便,这一步就没做了

YouguoVictor · 发表于 2009-2-11 11:55:09

真想知道他是如何知道的，楼主发的真是好帖

tonyle · 发表于 2009-2-12 16:05:48

讨论已结束，但我还是发表一下，本人也挺希望CAD有三维的标注出现，期待中。。。。

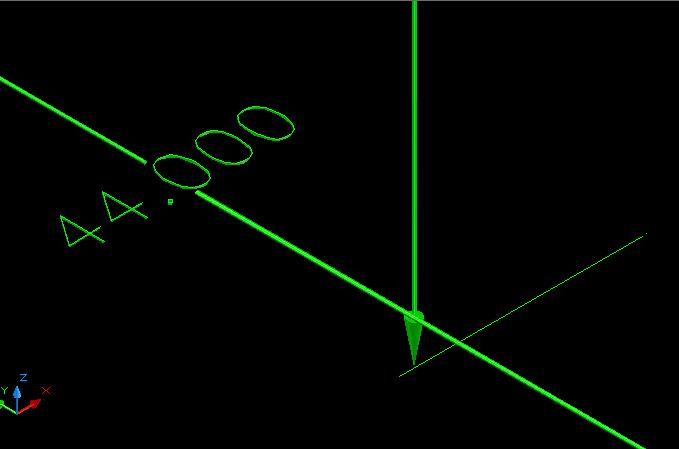

我下载了楼住的图，看了了一下，是由两个合在一起，图一就是原图，图二是我平移的，好明显3D尺寸是人工做出来的。

北极小熊 · 发表于 2009-10-7 14:22:02

搞不懂为何要在三维标注呢？
三维真的适合用来标注吗？
那工程图的作用是.....?????

fgshrl · 发表于 2009-10-16 09:20:16

还有这个功能呀！！！长见识了，谢谢。
