尺寸标注时箭头形状的编辑5 J: y# P6 `1 [1 B
* h! W F* c! @# `
位置狭小时，尺寸就不能按照常规标注。一般来说，最外边的尺寸线两端的箭头形状就不同了，往往外边是箭头，里边是圆点或斜线。中间的尺寸箭头形状两端或用圆点或用斜线。2 a1 Y/ x; q! k: i7 e# H! R. l
) U: {8 ?7 l0 W, \% @. A/ ?
尺寸标注时分3步：, {% f7 F; |# F2 D6 F9 e

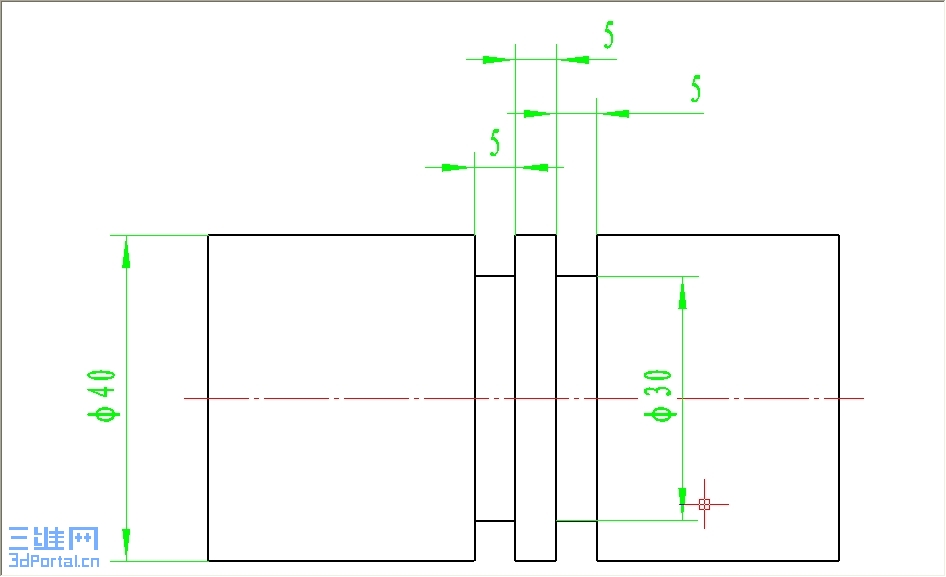

第一步：不考虑箭头形状，先将尺寸标注出来，而且尺寸线不要对齐，以便下一步编辑，如图一。

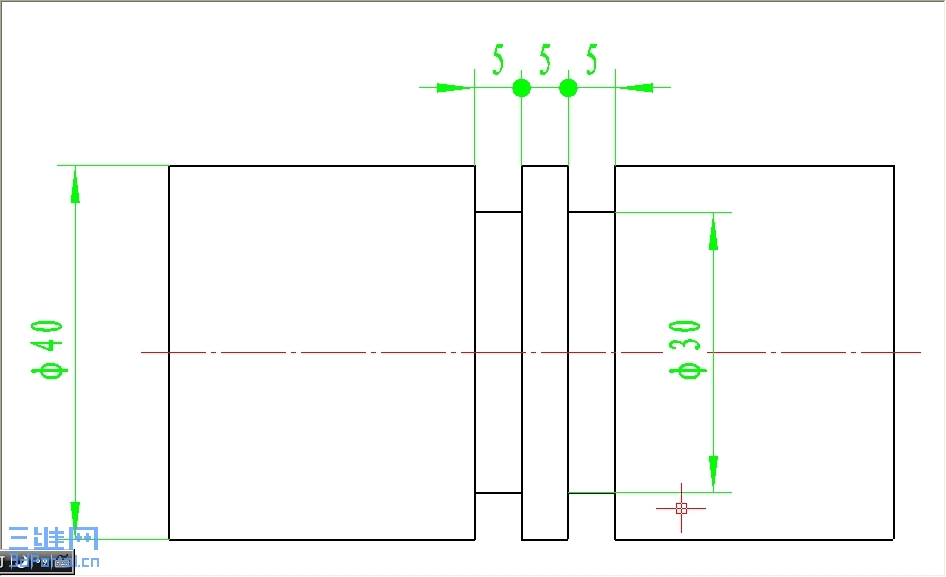

/ w' `3 f b' z# |6 V+ P1 H第二步，根据需要进行箭头形状编辑，如图二。( y) D- }* A0 o( M0 |" y* @

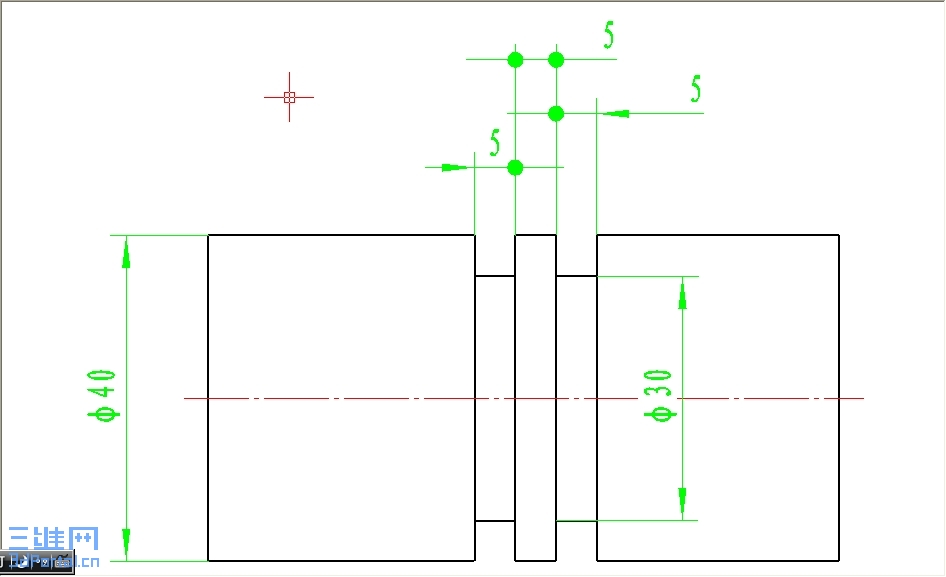

第三步，编辑尺寸，使尺寸先对齐，如图三。
4 z1 m9 l$ y: w3 l3 e4 V* w
+ c8 y7 P3 z/ T当然也可以先设置尺寸标注风格，再标注尺寸，但是步骤较多，麻烦费事效率低。我感觉到上述办法较为便捷。6 q. ^8 P4 \' l- }* [
/ ]; k2 I; T5 B这里要特别指出：箭头形状编辑窗口(图四)中所谓的左右箭头，与箭头在图形中所处的左右位置没有必然的对应关系。只与标注尺寸时鼠标拾取标注的图形元素的次序有关，先拾取的对应左，后拾取的对应右。记住这一点，在编辑箭头时，就可以一次成功。否则就可能反复，使人不胜其烦。
