这个在AutoCAD2007中可以完成..5 z7 b2 ~7 N0 [/ T$ ~4 Z
0 `3 w! Z3 C! B% Y$ E
首先用helix命令画出螺旋线,

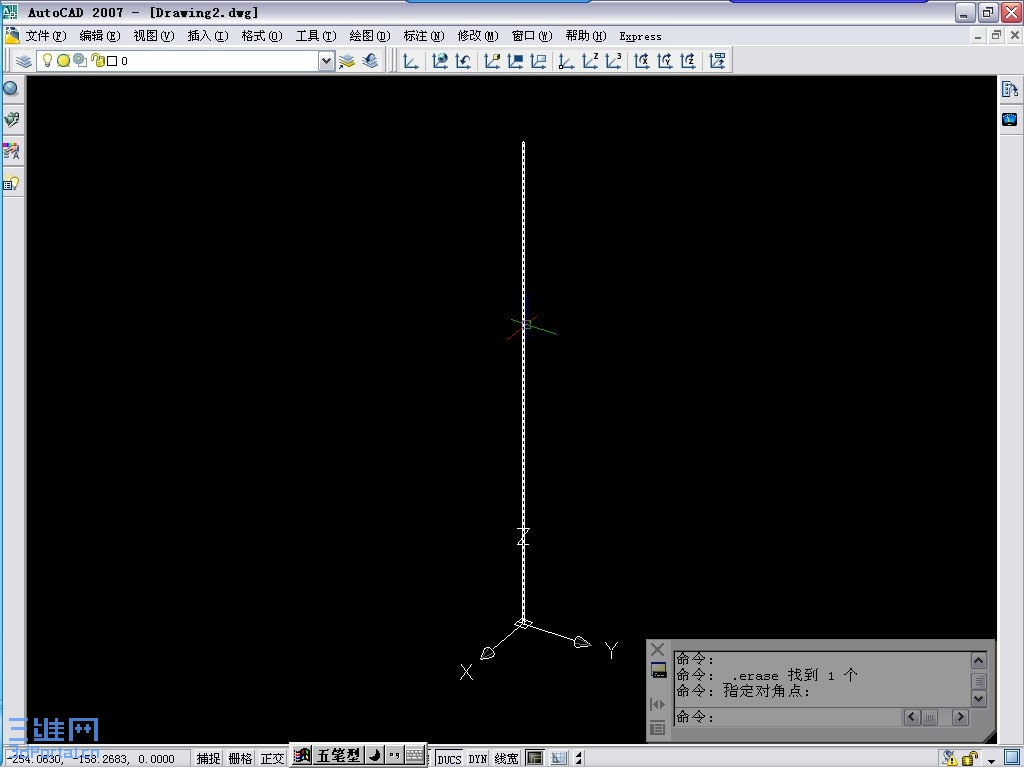

7 u& ]5 l0 b6 y0 v按图(1)看上去像是一条直线,其实它是条螺旋线,
' l; l9 H, @: B+ L1 J) G图中我给定的尺寸是:+ J7 M! s( _; C( _2 ~
命令: HELIX
' t$ Y8 e5 Y, [$ r# ?. b圈数 = 3.0000 扭曲=CCW5 J7 w7 C/ x9 l( ~6 Y& m
指定底面的中心点: 0,0,0
; d- e( ]" i! c* i: i, }8 A4 [' y指定底面半径或 [直径(D)] <0.1000>:+ e: Q; \' G( E' d8 H8 K4 e
指定顶面半径或 [直径(D)] <0.1000>:' c3 F- h, h7 @/ [0 d, Z4 ~; a3 v
指定螺旋高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <300.0000>:, z, h) X @9 \( M
% s1 n2 z$ g4 N3 A' _7 Z- x8 Q- A. z

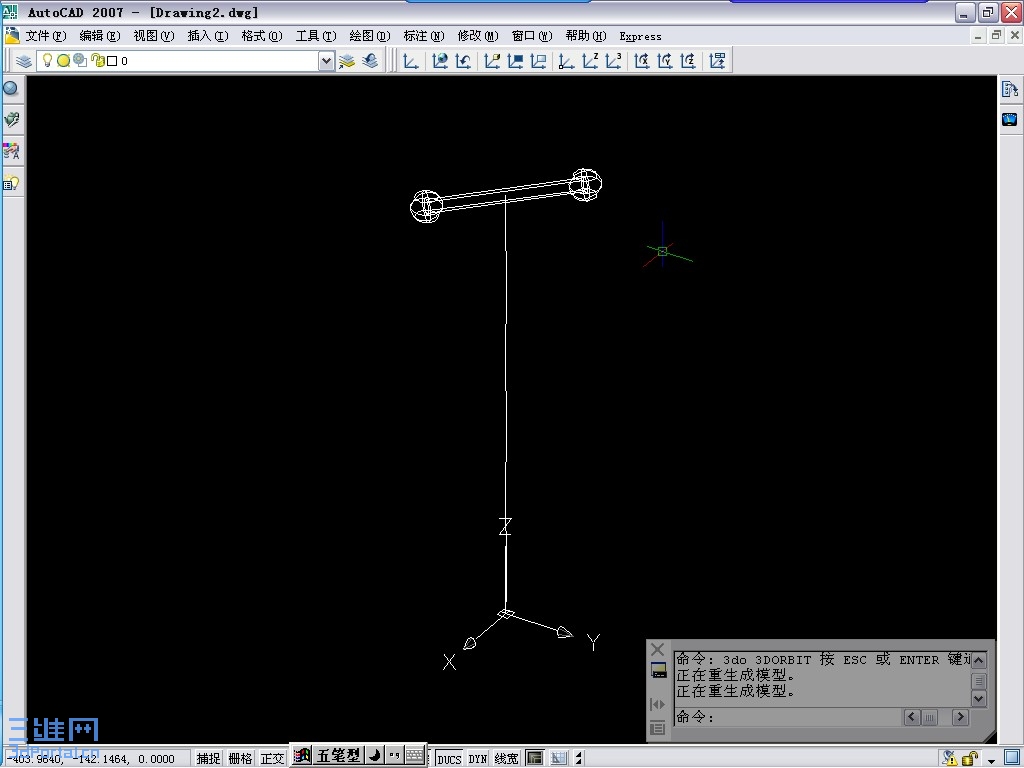

再次画出图(2)中的两个球体和圆柱体:+ p9 ~5 @$ P8 [0 X1 N: Y+ Q0 {
尺寸:球体R10,,圆柱体R5
6 O9 `: ]0 N7 @9 V + n1 K' T* z4 F! t, V
完成图(2)的工作后,把两个球体和圆柱体合成块.
2 \! Y! A: S9 M5 u8 E) G 5 s) Z' L1 F1 T7 i
最后用DIV(等分)命令把中间的那条螺旋线等分成50分,,$ s, B; I. [; ^( R$ N# F- C7 N. R( t
在等分的时候注意看命令行,在等分的过程中插入刚才创建的那个块.0 j" y, |' z% @/ ]( u3 ^
命令: div DIVIDE, Z8 S% e" `' g2 ?$ E5 E
选择要定数等分的对象:
5 l! L% Y1 w9 X( a输入线段数目或 [块(B)]: b; \3 p; a! x& s0 I$ Y) V
输入要插入的块名: 2
$ k0 S( k2 P6 ]- Q6 j% s: Z是否对齐块和对象？[是(Y)/否(N)] <Y>:
) n4 C, Z# e2 w7 C, x; _, R+ x输入线段数目: 50
& J0 `7 Z, r0 ?6 J8 v9 j % w# a5 M) b2 v

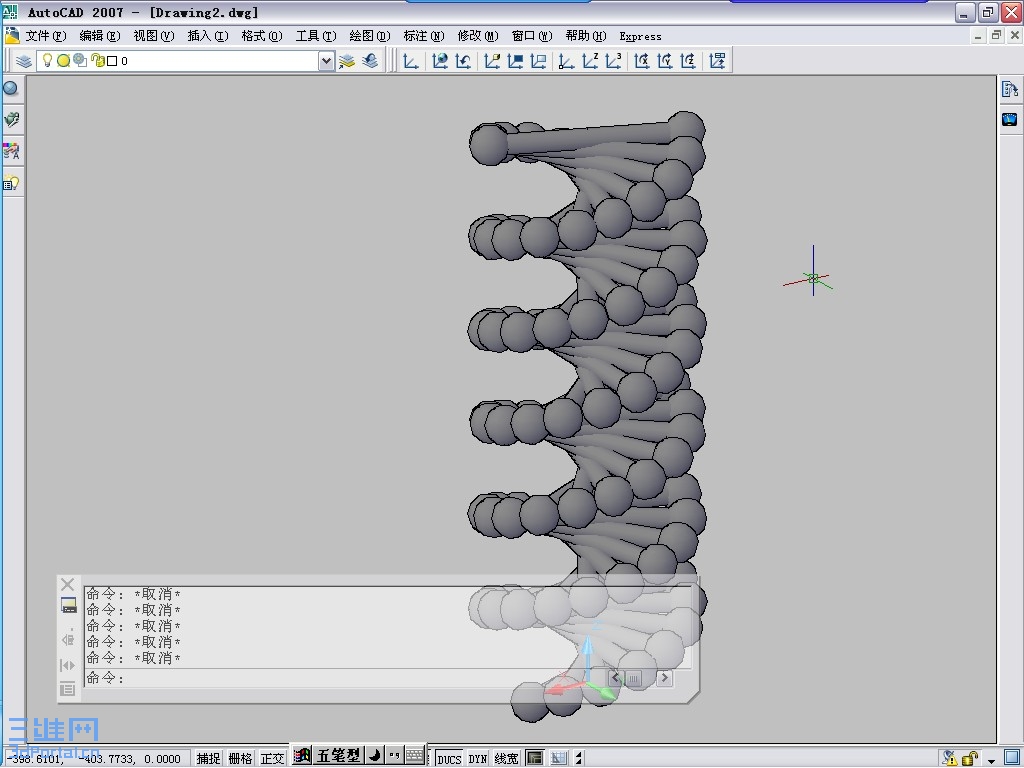

最后效果如图(3) |
|
