[已解决] 求有关光电开关的使用的资料?

 关闭 [复制链接]
发表于 2007-1-30 14:15:08 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
寻求有关光电开关的使用的资料?
/ c2 x0 j3 R6 ^" h& `7 N2 y. B光电开关的外部电路3 U' f6 Z, A3 }. }" Q
请高手不吝赐教,不胜感激!!
发表于 2007-1-30 16:14:00 | 显示全部楼层 来自: 中国浙江嘉兴
你可以去工程网站上找
发表于 2007-1-30 17:34:31 | 显示全部楼层 来自: 中国浙江宁波
7 M9 s+ N3 r! ]5 c
: v5 }, E1 n: L

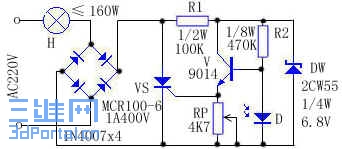

光控电子开关,它的“开”和“关”是靠可控硅的导通和阻断来实现的,而可控硅的导通和阻断又是受自然光的亮度(或人为亮度)的大小所控制的。该装置适合作为街道、宿舍走廊或其它公共场所照明灯,起到日熄夜亮的控制作用,以节约用电。+ x' j' V! C+ j

# `' B& {( _- X  Z5 M( B7 M工作原理:电路如上图所示,220V交流电通过灯泡H及整流全桥后,变成直流脉动电压,作为正向偏压,加在可控硅VS及R支路上。白天,亮度大于一定程度时,光敏二极管D呈现底阻状态≤1KΩ,使三极管V截止,其发射极无电流输出,单向可控硅VS因无触发电流而阻断。此时流过灯泡H的电流≤2.2mA,灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V,对三极管起保护作用。夜晚,亮度小于一定程度时,光敏二极管D呈现高阻状态≥100KΩ,使三极管V正向导通,发射极约有0.8V的电压,使可控硅VS触发导通,灯泡H发光。RP是清晨或傍晚实现开关转换的亮度选择元件。
" Q! K  G9 e- Z/ e2 O* p% v安装与调试:安装时,将装焊好的印制板放入透明塑料盒内并固定好,将它与受控电灯H串联,并让它正对着天幕或房子采光窗前较明亮的空间,避免3米以内夜间灯光的直接照射。调试宜傍晚时进行,调节RP阻值的大小,使受控电灯H在适当的亮度下始点亮。

评分

参与人数 1三维币 +10 收起 理由
yqwfk + 10 应助

查看全部评分

发表于 2007-2-4 15:10:30 | 显示全部楼层 来自: 中国河北沧州
反射式光电开关的工作原理 。 由振荡回路产生的调制脉冲经反射电路后,由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时,被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。
0 T; u! `8 ?5 O/ {6 b+ E& T2 T8 {8 S# q1 I3 K; Y8 G
光电开关一般都具有良好的回差特性,因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态,从而可使其保持在稳定工作区。同时,自诊断系统还可以显示受光状态和稳定工作区,以随时监视光电开关的工作。
9 Z% o% J  I& ?光电开关可分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线(自带继电器),及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。你可以根据你的需要选用开关为常开或常闭触点

评分

参与人数 1三维币 +5 收起 理由
bdblbyq + 5 鼓励参与技术应助!

查看全部评分

发表于 2007-2-9 23:09:06 | 显示全部楼层 来自: 中国北京
光电开关介绍
& T- x! F0 Y/ ^! M- j 1、工作原理  # r' W5 ^- @8 v5 o- W* @+ ?
  光电开关(光电传感器)是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路选通电路,从而检测物体有无的。物体不限于金属,所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。工作原理如图1所示。多数光电开关选用的是波长接近可见光的红外线光波型。图2是德国SICK公司的部分光电开关外型图。  1 Z* [/ G, {3 |) |+ s* F% ?
  2、光电开关的分类及术语解释  0 O3 x! t8 o4 P3 j
  (1)、分类  * v# k# A" F9 q- B, |
  ①漫反射式光电开关:它是一种集发射器和接收器于一体的传感器,当有被检测物体经过时,物体将光电开关发射器发射的足够量的光线反射到接收器,于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时,漫反射式的光电开关是首选的检测模式。 * s  H# v* M; q7 i2 N! X; e' W
  ②镜反射式光电开关:它亦集发射器与接收器于一体,光电开关发射器发出的光线经过反射镜反射回接收器,当被检测物体经过且完全阻断光线时,光电开关就产生了检测开关信号。
4 K4 d! \! Z0 }3 P' \  ③对射式光电开关:它包含了在结构上相互分离且光轴相对放置的发射器和接收器,发射器发出的光线直接进入接收器,当被检测物体经过发射器和接收器之间且阻断光线时,光电开关就产生了开关信号。当检测物体为不透明时,对射式光电开关是最可*的检测装置。  ; A! \  K1 r; I6 w* P
 ④槽式光电开关:它通常采用标准的U字型结构,其发射器和接收器分别位于U型槽的两边,并形成一光轴,当被检测物体经过U型槽且阻断光轴时,光电开关就产生了开关量信号。槽式光电开关比较适合检测高速运动的物体,并且它能分辨透明与半透明物体,使用安全可*。  . Z' R' V5 j/ ~" E+ E
 ⑤光纤式光电开关:它采用塑料或玻璃光纤传感器来引导光线,可以对距离远的被检测物体进行检测。通常光纤传感器分为对射式和漫反射式。  9 g" _: k2 T* o' q4 Y% z, r2 W; P
(2)术语解释  . S, Q1 O4 X) c( r& E
 常见的术语示意图如图4所示。
" B2 X0 x) ?0 R4 f ①检测距离:是指检测体按一定方式移动,当开关动作时测得的基准位置(光电开关的感应表面)到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。
* U3 ^! R" _2 Q4 d/ A- w; N  ②回差距离:动作距离与复位距离之间的绝对值。
1 b5 `1 Z  `+ w$ g. t  ③响应频率:在规定的1s的时间间隔内,允许光电开关动作循环的次数。
9 n+ u- p' S2 N# O( j  ④输出状态:分常开和常闭。当无检测物体时,常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作。  0 `  {1 d8 O" K/ t! X" ^: T5 _) O
  ⑤检测方式:根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同,可分为漫反射式、镜反射式、对射式等。  2 C( A4 T1 Z3 v/ ^8 I
  ⑥输出形式:分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线(自带继电器),及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。
- K% E9 a! n- N; ^, P: K  ⑦指向角:见光电开关的指向角示意图,即如图4的下部三个小图所示。
+ z8 l. l3 u; a/ ^5 H, v  ⑧表面反射率:漫反射式光电开关发出的光线需要经检测物表面才能反射回漫反射开关的接受器,所以检测距离和被检测物体的表面反射率将决定接受器接收到光线的强度。粗糙的表面反射回的光线强度必将小于光滑表面反射回的强度,而且,被检测物体的表面必须垂直于光电开关的发射光线。常用材料的反射率如表1所示。  5 ^0 J5 q" F, @/ Y6 @

) ]# q5 K3 T, e1 V, Z( @" C7 h常用材料的反射率 如下 " j# k" s$ @- y- O8 m7 S  ~. `! I( b+ {
材料 反射率 材料 反射率  4 _: ?3 {: c7 ?7 I, ]+ F  Z
白画纸 90% 不透明黑色塑料 14%  ) ~, ]* t; ~0 Z( P3 O
报纸 55% 黑色橡胶 4%
; {8 b) W: t" o$ h$ _餐巾纸 47% 黑色布料 3%
4 z+ \6 S& _. |+ E+ T' `包装箱硬纸板 68% 未抛光白色金属表面 130%  3 v& N" Z7 f8 E1 F, W% v+ f
洁净松木 70% 光泽浅色金属表面 150%
6 x$ t  ?8 S# x: |2 |& I# h! w干净粗木板 20% 不锈钢 200%
9 f, O  j! q( N6 J3 \+ c* E% R透明塑料杯 40% 木塞 35%  # z5 a# d; S8 M& \7 w1 O
半透明塑料瓶 62% 啤酒泡沫 70%  ' N4 c+ N: X3 _& }. [5 m9 r0 Q
不透明白色塑料 87% 人的手掌心 75%
7 f9 [; z* {; y* l5 @  O3 Q5 S0 C, a/ D, @1 W( B1 p/ K$ h0 L  }+ r6 L
; T: t) ~) ]% P. ^  w. m& z
  ⑨环境特性:光电开关应用的环境亦会影响其长期工作可*性。当光电开关工作于最大检测距离状态时,由于光学透镜会被环境中的污物粘住,甚至会被一些强酸性物质腐蚀,以至其使用参数和可*性降低。较简便的解决方法就是根据光电开关的最大检测距离(Sn)降额使用来确定最佳工作距离。  0 c8 r' n9 Q9 `9 H( }9 B/ h, ~
  (3)使用注意事项
0 N' e2 j1 E2 ~1 W# q; _3 z  ①红外线传感器属漫反射型的产品,所采用的标准检测体为平面的白色画纸。  - x/ K  R' Y/ R4 e
  ②红外线光电开关在环境照度高的情况下都能稳定工作,但原则上应回避将传感器光轴正对太阳光等强光源。
8 G, @  M7 M# X$ ?: t( n  ③对射式光电开关最小可检测宽度为该种光电开关透镜宽度的80%。  4 y6 W% z4 ]& H+ p
  ④当使用感性负载(如灯、电动机等)时,其瞬态冲击电流较大,可能劣化或损坏交流二线的光电开关,在这种情况下,请将负载经过交流继电器来转换使用。  ( P" i6 [* r3 Y- W  s/ J; C" w
  ⑤红外线光电开关的透镜可用擦镜纸擦拭,禁用稀释溶剂等化学品,以免永久损坏塑料镜。  ( v7 m0 |0 E  `( T* Y
  ⑥针对用户的现场实际要求,在一些较为恶劣的条件下,如灰尘较多的场合,所生产的光电开关在灵敏度的选择上增加了50%,以适应在长期使用中延长光电开关维护周期的要求。
4 n8 d- R* Z9 {  ⑦产品均为SMD工艺生产制造,并经严格的测试合格后才出厂,在一般情况下使用均不会出现损坏。为了避免意外性发生,请用户在接通电源前检查接线是否正确,核定电压是否为额定值。
. O6 l$ j+ D$ K4 ~5 G- e* G! ~三、结束语
  I( Q7 t  c/ c2 ?除了以上介绍的例子外,光电开关还在许多方面得到了应用,例如在行程控制、直径限制、转速检测、气流量控制等方面。我们相信光电开关会做得越来越先进,它的应用也会越来越广泛。
发表于 2007-2-20 23:09:11 | 显示全部楼层 来自: 中国广东东莞
光电开关可分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线,电源一般为DC24和12C
发表于 2007-4-8 17:51:42 | 显示全部楼层 来自: 日本
谢谢。。。。。。。。。。
发表于 2007-4-8 19:57:47 | 显示全部楼层 来自: 中国山东临沂
论坛可参考资料规范:
& T5 J' n3 d. G; \  U% f/ j光电开关原理及应用
* m7 v. @$ U) y" y+ Y6 Uhttp://www.3dportal.cn/discuz/viewthread.php?tid=244387&fromuid=2188285 X$ S+ u8 O: T; I
JB/T 6475-1992 光电开关" q3 i0 O5 z. Y/ J( C' r1 V
http://www.3dportal.cn/discuz/viewthread.php?tid=126444&fromuid=218828
/ {6 }& h  @, Q- m4 e! l5 X0 g也谈谈光电开关的问题
+ D) z9 N' O- b6 N/ u2 ohttp://www.3dportal.cn/discuz/viewthread.php?tid=218579&fromuid=218828
