[已解决] O型圈的选用设计

[复制链接]
lichao321123126
发表于 2007-1-11 16:26:53 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
请大家给予帮助：选用O型圈内孔径是18，截面直径是1.8，放在沟槽的密封套内，套在轴上。达到的效果是轴在旋转时，粉末的原料不会从密封套的这端跑到另一端。那么沟槽应设计多深？轴的外径应是多少？- l! m9 v9 j# u9 P

1 t5 q6 m9 Z) S) k8 P2 x! t# N[ 本帖最后由 userkypdy 于 2007-4-1 12:38 编辑 ]

评分

参与人数 1三维币 +2 收起 理由
userkypdy + 2 题目不错！

查看全部评分

回复

举报

shewei1979
发表于 2007-1-11 17:32:22 | 显示全部楼层 来自： 中国天津

回复 #1 lichao321123126 的帖子

对于O型圈的槽，这在国标上是有规定的，至于GB多少我忘了，以前我们设计密封的时候就用过。
* q2 Z+ J0 [1 T% Z9 O4 @楼主有机会找找国标里的规定就可以了。
回复 支持 反对

举报

1111118
头像被屏蔽
发表于 2007-1-11 21:21:26 | 显示全部楼层 来自： 中国陕西宝鸡
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

asdolmlm
发表于 2007-1-11 21:46:09 | 显示全部楼层 来自： 中国江西九江
请楼主看看
- S9 Z( I9 Y* N8 i- C& I& cO型圈沟槽设计软件下载0 s0 U# ~( b" j& z, `
http://www.3dportal.cn/discuz/thread-148875-1-6.html
$ N/ E7 I/ D) v+ d+ i) D$ q: ^5 O1 e6 Y
一般采用使密封圈涨开0.2-0.3就可以了。外径为18.3±0.05，槽深1.7

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

songwei
发表于 2007-1-12 06:01:06 | 显示全部楼层 来自： 中国河北沧州
楼主可以从以下几方面考虑:* m& }9 K# F' o9 D( g  m1 \
1如果转速大于5mm/s,楼主可以考虑使用氟橡胶或硅橡胶的密封圈;6 M2 c! _: W. ?# i+ L9 Y* O
2由于用于旋转密封容易发生密封圈在轴上抱死现象,可以有5-10%的压缩量.

评分

参与人数 1三维币 +5 收起 理由
userkypdy + 5 应助

查看全部评分

回复 支持 反对

举报

zjhk
发表于 2007-1-12 08:18:20 | 显示全部楼层 来自： 中国浙江台州

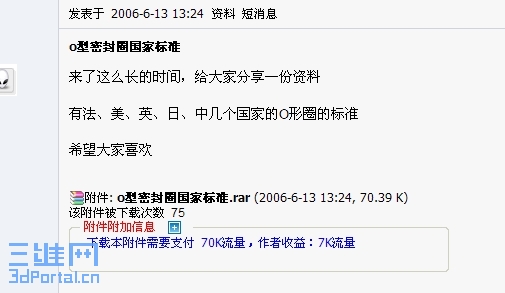

看看此帖，因该能帮你

看看此帖，因该能帮你( ~+ ~- K8 v" r# q5 H
8 N, N- h3 y% Y4 Z- y& f2 ?* S; _
( @0 {+ o2 I/ Y- f' E9 {2 g
http://www.3dportal.cn/discuz/viewthread.php?tid=116463&highlight=o%D0%CD%C3%DC%B7%E2%C8%A6%B9%FA%BC%D2%B1%EA%D7%BC

http://www.3dportal.cn/discuz/viewthread.php?tid=116463&highlight=o%D0%CD%C3%DC%B7%E2%C8%A6 ...

http://www.3dportal.cn/discuz/viewthread.php?tid=116463&highlight=o%D0%CD%C3%DC%B7%E2%C8%A6 ...

评分

参与人数 1三维币 +5 收起 理由
userkypdy + 5 应助

查看全部评分

回复 支持 反对

举报

yu2006628
发表于 2007-1-12 16:40:47 | 显示全部楼层 来自： 中国河北廊坊
按手册一般来说旋转速度高于3mm/s不推荐直接用O型圈密封，可采用别的密封形式或密封材料，对于你说的这种可否采用外径18，上偏-0.01，下偏-0.05，槽深1.42，请楼主看看是否有用，还可参看一下O型圈设计标准。

评分

参与人数 1三维币 +4 收起 理由
userkypdy + 4 应助

查看全部评分

回复 支持 反对

举报

563695121
发表于 2007-1-12 17:18:36 | 显示全部楼层 来自： 中国河南郑州
可以参照相关的国家标准，转速高的情况下，不推荐使用O型圈。特别是润滑不好的情况下，更不行。

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

1111118
头像被屏蔽
发表于 2007-1-12 20:17:19 | 显示全部楼层 来自： 中国陕西宝鸡
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

celeb
发表于 2007-1-16 13:58:55 | 显示全部楼层 来自： 中国广西桂林
温度变化的影响不知道大不大？
回复 支持 反对

举报

阿jie
发表于 2007-1-16 15:39:51 | 显示全部楼层 来自： 中国湖北武汉
高速转的情况下，的确不适合用密封圈。
& j+ P6 L, d, a+ G- E* o
5 U* c6 _' Y# L  C9 R7 D1 f在静止情况下使用密封圈来密闭比较好。

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

zz435
发表于 2007-1-16 20:34:24 | 显示全部楼层 来自： 中国陕西宝鸡
同意9#的,O型圈最好用在静密封处.5 E5 ~$ C* r' s! s. Q+ u% E
不过,也见过这么用的,但那是因为条件限制.  R# |2 a* E% k5 L: N* J
如果条件允许,尽量还是不要这么用.

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

882
发表于 2007-2-15 02:04:36 | 显示全部楼层 来自： 中国广东江门
O圈适用于静密封,动密封最好还是用其它密封.

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

lhf999
发表于 2007-2-15 08:11:38 | 显示全部楼层 来自： 中国上海
O形密封圈的系列国标：% i( F' l) Z+ _3 c# d5 G2 }
) t# z/ f4 ~% I6 u9 X  G' B
GB/T 3452.1-2005 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差! J0 w. c, A, F8 v

8 |( D7 K4 P3 L+ A* R, v$ c! qhttp://www.3dportal.cn/discuz/vi ... &highlight=34520 {6 t& ?! I' ]2 c/ F+ d
3 ]1 o6 m* w+ z3 c  }
GBT 3452.2-1987 O 形橡胶密封圈外观质量检验标准5 @9 E8 |7 d; L  y. C
) C( J* _' E% }) L
http://www.3dportal.cn/discuz/vi ... &highlight=34520 Z' W/ S/ v% L; I% T
- M: m5 ^7 Y2 v) `! }1 }  K
GB/T 3452.3-2005 液压气动用O形橡胶密封圈 沟槽尺寸
+ y+ U- a1 Y2 f6 k& }( d/ Q2 K% ^" w" Q2 m. z  i/ J- \% s* G" E) z
http://www.3dportal.cn/discuz/vi ... &highlight=3452
! L# e+ W+ S/ F/ X! [
' n* F( m, L% V9 E# D( \[ 本帖最后由 lhf999 于 2007-2-15 08:12 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
userkypdy + 5 应助

查看全部评分

回复 支持 反对

举报

magic_gouo
发表于 2007-2-15 10:45:34 | 显示全部楼层 来自： 中国辽宁大连
楼主的意思是轴,O型圈,轴套同时转动么?
  R% U: p+ Q9 j1 F# I要是同时转动的话,O型圈就是相对静止的密封了!如果是转动的话,应才用其他形式,转化成O圈为静密封!* Z6 C! c( f' P6 `" w5 M: C% j
O圈在非工作状态时,推荐压缩量为8%~13%,根据O圈的丝径及内径进行计算!
# }! |4 O2 x0 J$ Y2 b如果压力过高,需加挡环,防止O圈挤压从套与轴缝隙中挤出!

评分

参与人数 1三维币 +7 收起 理由
userkypdy + 7 应助!

查看全部评分

回复 支持 反对

举报

lichao321123126
 楼主| 发表于 2007-2-15 14:18:46 | 显示全部楼层 来自： 中国上海
轴是转动的大约100转/分钟。

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报

qinyz_2006
发表于 2007-2-15 17:57:32 | 显示全部楼层 来自： 中国四川内江
我建议采用防尘密封，沟槽的尺寸在机械设计手册可查到

评分

参与人数 1三维币 +6 收起 理由
userkypdy + 6 应助

查看全部评分

回复 支持 反对

举报

sunjianliubin
发表于 2007-2-15 18:44:36 | 显示全部楼层 来自： 中国辽宁铁岭
同意18#的建议,最好采用无骨架的防尘密封,效果会更好,用胶圈不耐磨,要经常更换

评分

参与人数 1三维币 +3 收起 理由
userkypdy + 3 应助

查看全部评分

回复 支持 反对

举报
